超高层悬挑安全硬防护棚专项施工方案VIP免费

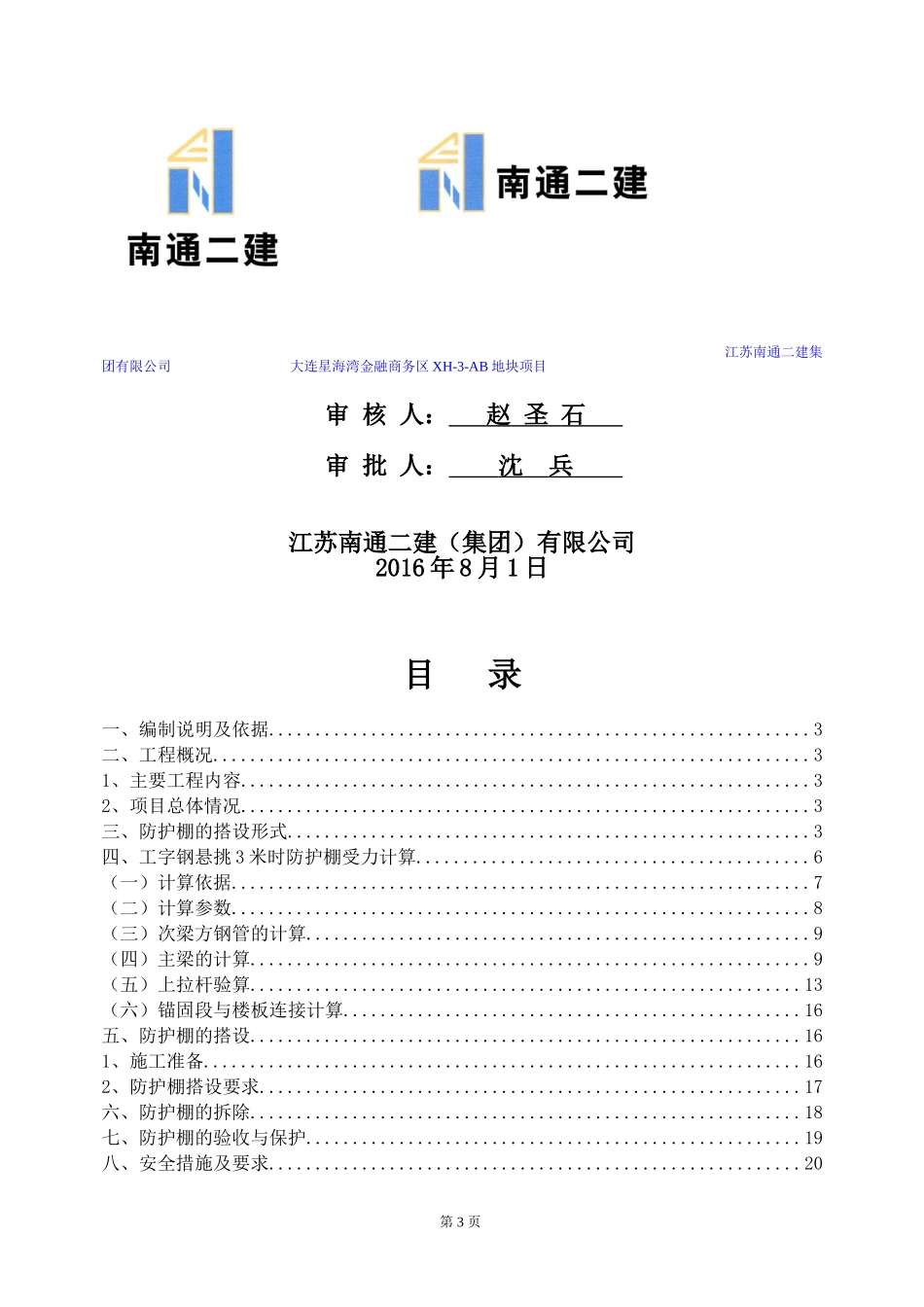

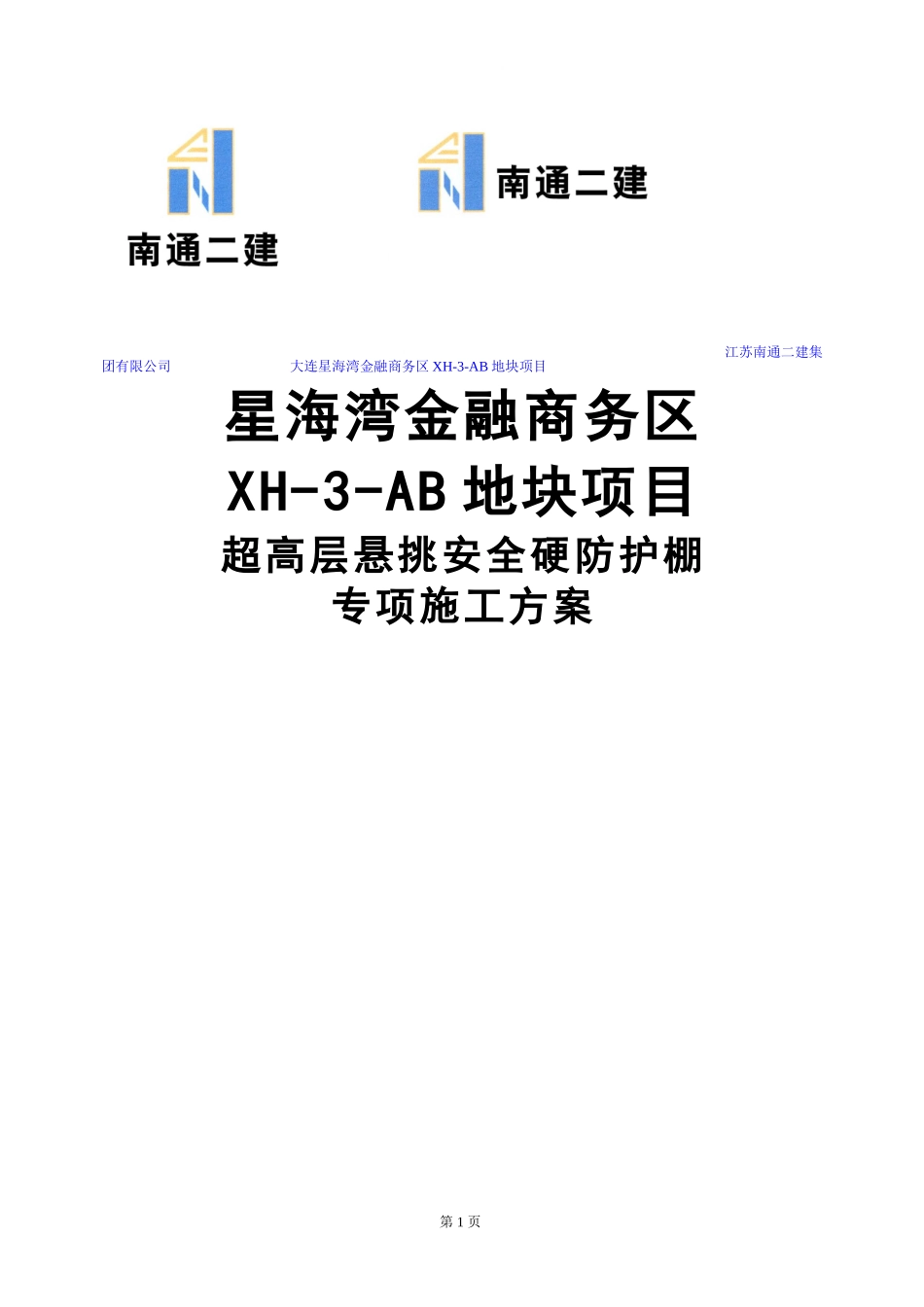

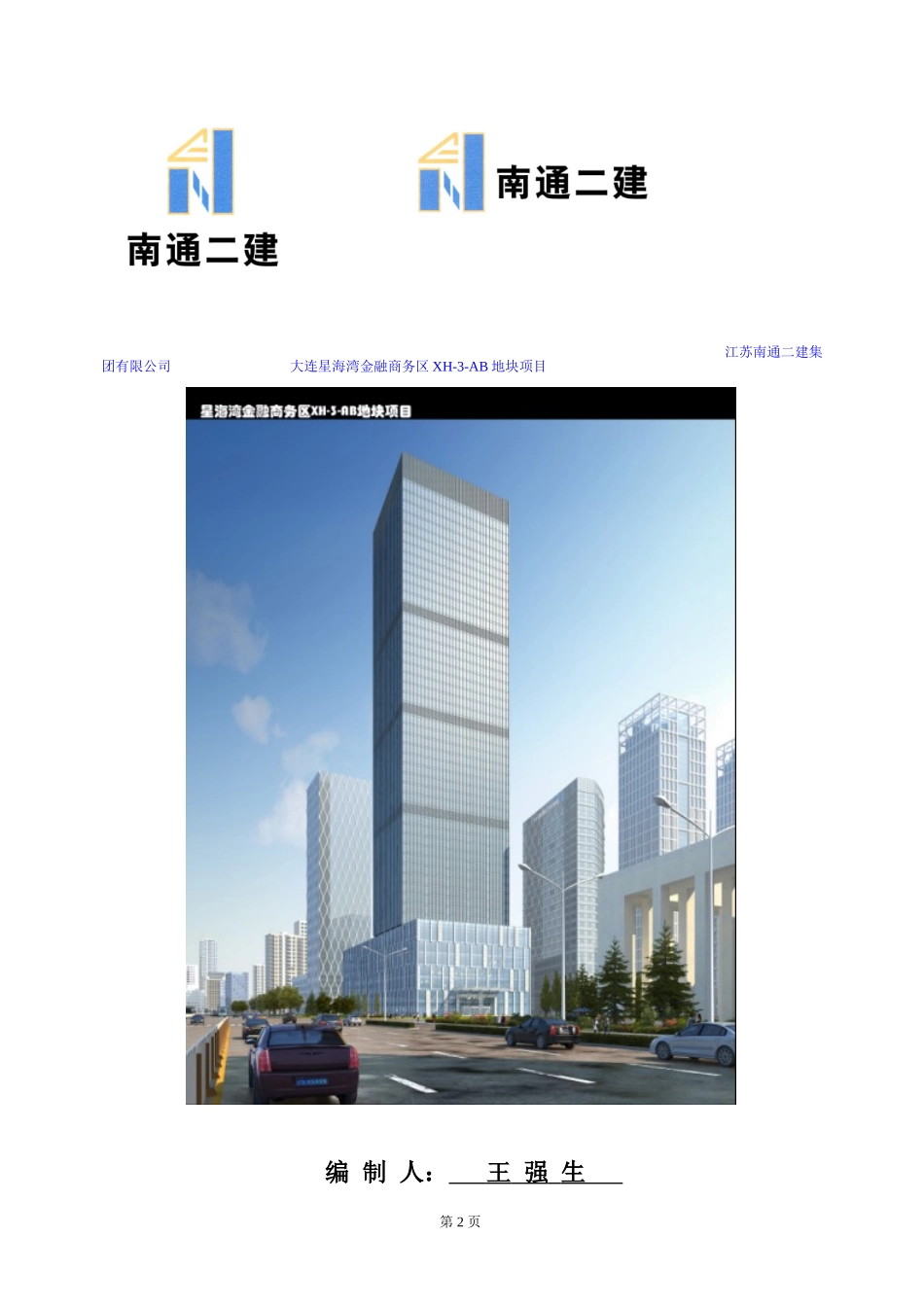

第1页江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目星海湾金融商务区XH-3-AB地块项目超高层悬挑安全硬防护棚专项施工方案第2页江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目编制人：王强生第3页江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目审核人：赵圣石审批人：沈兵江苏南通二建（集团）有限公司2016年8月1日目录一、编制说明及依据..........................................................3二、工程概况................................................................31、主要工程内容.............................................................32、项目总体情况.............................................................3三、防护棚的搭设形式........................................................3四、工字钢悬挑3米时防护棚受力计算..........................................6（一）计算依据..............................................................7（二）计算参数..............................................................8（三）次梁方钢管的计算......................................................9（四）主梁的计算............................................................9（五）上拉杆验算...........................................................13（六）锚固段与楼板连接计算.................................................16五、防护棚的搭设...........................................................161、施工准备................................................................162、防护棚搭设要求..........................................................17六、防护棚的拆除...........................................................18七、防护棚的验收与保护.....................................................19八、安全措施及要求.........................................................20第4页江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目一、编制说明及依据1、《建筑施工扣件式钢管脚手架安全技术规范》2、《建筑施工高处作业安全技术规范》3、《建筑施工安全检查标准》4、《钢结构设计规范》5、施工图纸、本工程施工组织设计6、《建筑施工脚手架实用手册》7、《建筑施工手册》8、《混凝土结构设计规范》9、《钢结构设计规范》10、《建筑结构荷载规范》二、工程概况1、主要工程内容本工程框架-核心筒结构，抗震设防烈度为7度，设计使用年限为50年，建设地址位于辽宁省大连市沙河口区星海湾会展路与中山路交接处东北侧。工程总建筑面积146270㎡；地下2层，地下建筑面积20310㎡，地上51层，地上建筑面积125960㎡，建筑高度约231.5m。2、项目总体情况工程名称星海湾金融商务区XH-3-AB地块项目工程地址大连沙河口区会展路与中山路交接处建设单位大连海通房地产开发有限公司建筑面积146270平方米质量监督部门大连市质监站设计单位大连建筑设计研究院有限公司监理单位大连建实建设监理有限公司总包单位江苏南通二建集团有限公司第5页江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目承包范围基础、主体、初装修、安装工程等主要功能与用途商务写字楼三、防护棚的搭设形式根据本工程的外架施工方案可知8层以下外部脚手架采用型钢外悬挑式脚手架，每4层一次悬挑，塔楼8层以上采用集成式外架施工，下部主体施工完成的脚手架随主体施工进度进行拆除。为防止上部施工过程中的坠物危害，本工程拟在塔楼第16层、28层、40层设置悬挑式防护棚。1、本工程防护大棚主梁拟采用16号工字钢用于悬挑外架的主梁，为有效提高工字钢的周转使用率，此处采用16号工字钢）,拟设置工字钢长5m，其悬挑3米，伸入楼层内2米。工字钢主梁间距≤3m。工字钢主梁布置图见附件。2、在第16层、28层、40层结构处预埋“倒U”型埋件，在工字钢伸入预埋环后的根部设置两个、结构边处设置一个，防止悬挑工字钢倾覆。3、外侧安...
