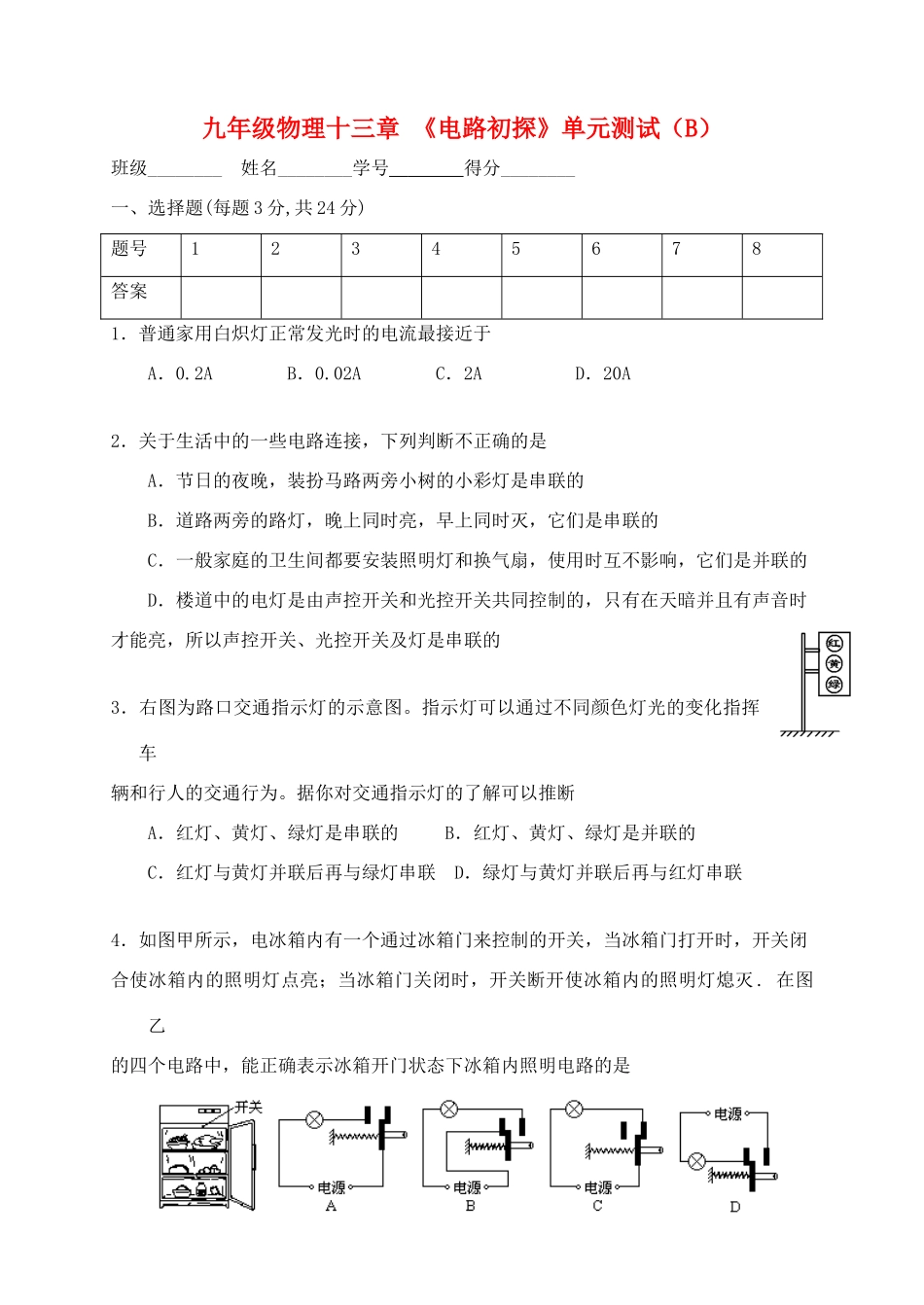

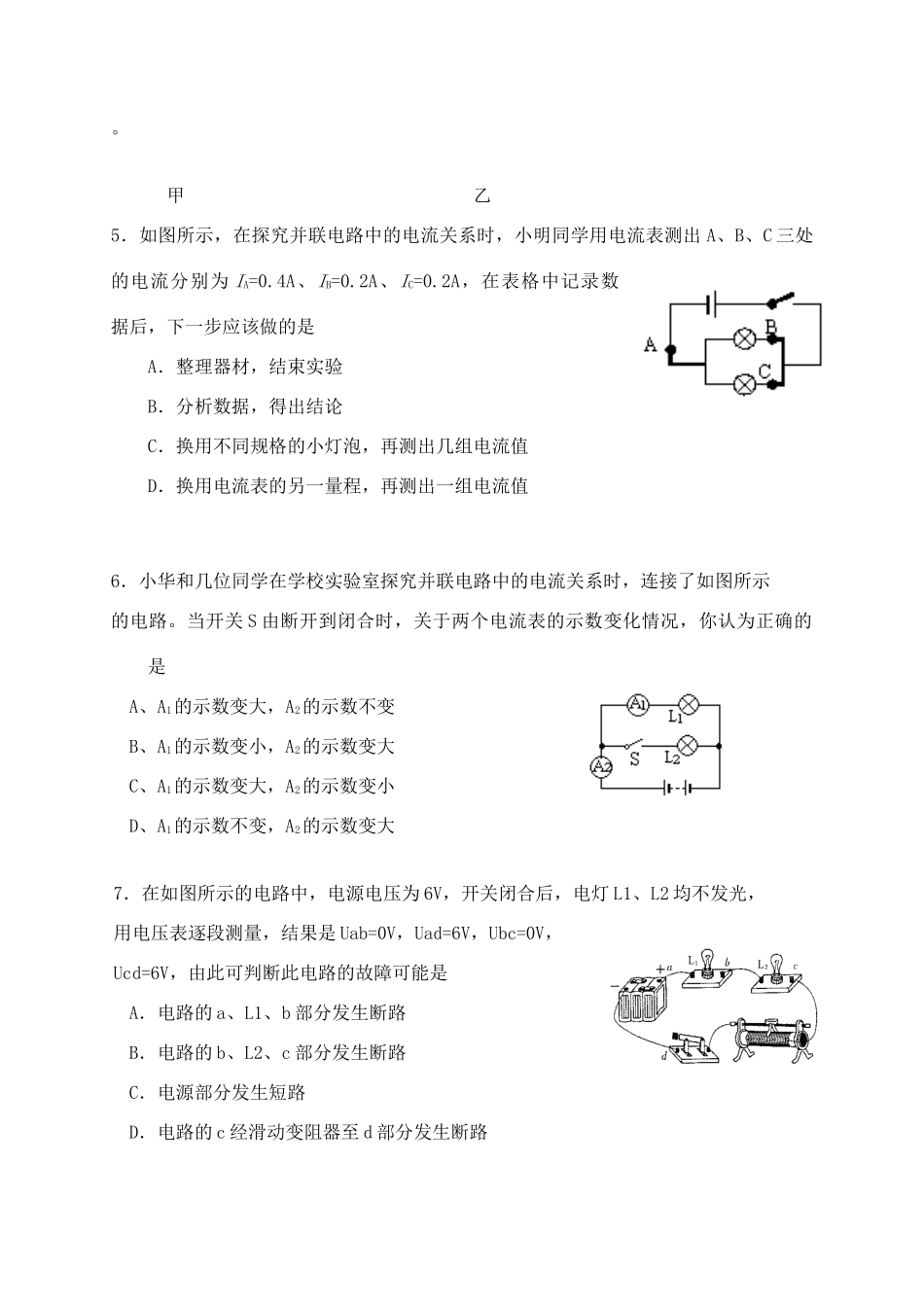

九年级物理十三章《电路初探》单元测试（B）班级________姓名________学号得分________一、选择题(每题3分,共24分)题号12345678答案1．普通家用白炽灯正常发光时的电流最接近于A．0.2AB．0.02AC．2AD．20A2．关于生活中的一些电路连接，下列判断不正确的是A．节日的夜晚，装扮马路两旁小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的3．右图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联4．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是。甲乙5．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值6．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大7．在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是A．电路的a、L1、b部分发生断路B．电路的b、L2、c部分发生断路C．电源部分发生短路D．电路的c经滑动变阻器至d部分发生断路8．如图所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让王丽判断通过两灯的连接方式，以下方案中最简单可行的是A．拐下一个灯泡，观察另一灯是否发光B．用导线将一灯短路C．用电压表测得AB和CD接线柱间的电压关系D．闭合开关，观察两灯亮度二、填空题和作图题：(填空题每空1分，作图题8分，共32分)9．一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器______联．还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是_______联的．电动机转动时，_____能转化为__________能和__________能。10.如图所示的电路中，要使电阻R1和R2组成串联电路，则应将开关________闭合。要使电阻R1和R2组成并联电路，则应将开关________闭合。11．如图所示，V1表测量两端的电压；V2表测量两端的电压；V3表测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．12．在下左图所示电路中，两盏灯的连接方式是_____联。若两盏灯完全相同。电源电压为9V，闭合开关后，电压表的示数为3V，则L2两端的电压为____________V。13.、如下右图所示，当开关S1闭合，S2断开时，电压表示数为2.5V；当开关S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为V，灯L2两端的电压为V，电源电压为V。14、如下左图中所示电路，当S闭合时，电压表示数为7.5V，电压表的示数为9V，若电源电压为12V，则L1、L2、L3两端电压分别为________V,______V，V。15、如下右图所示，当S闭合时，电流表的示数为6A，A1的示数为2.5A，A2的示数5A，则L1、L2、L3中的电流分别是________A,__________A,__________A.15．如下图是某同学实验时的实物电路。已知图中甲、乙、丙是三个电表，且连接无误。当他接通开关...
