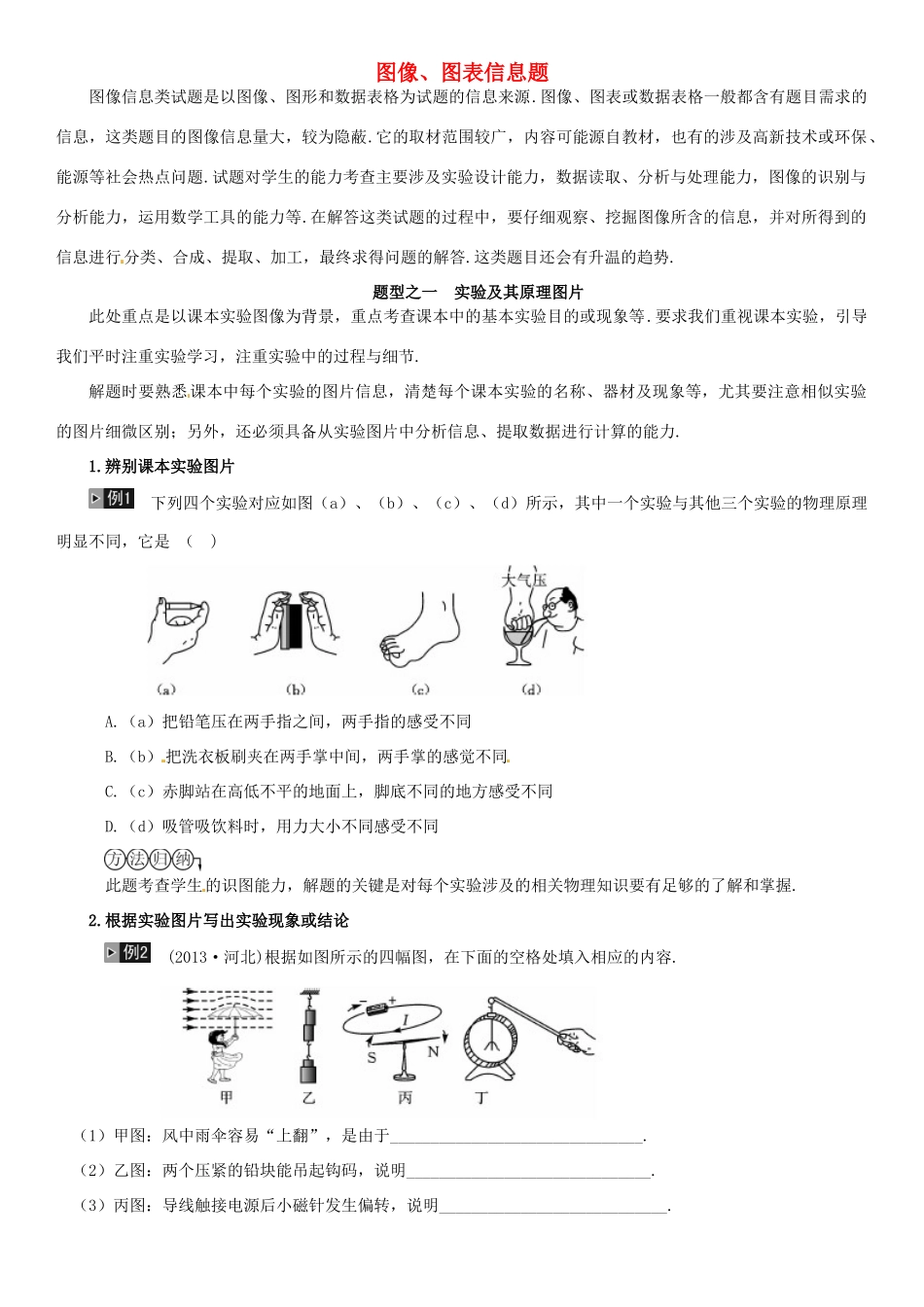

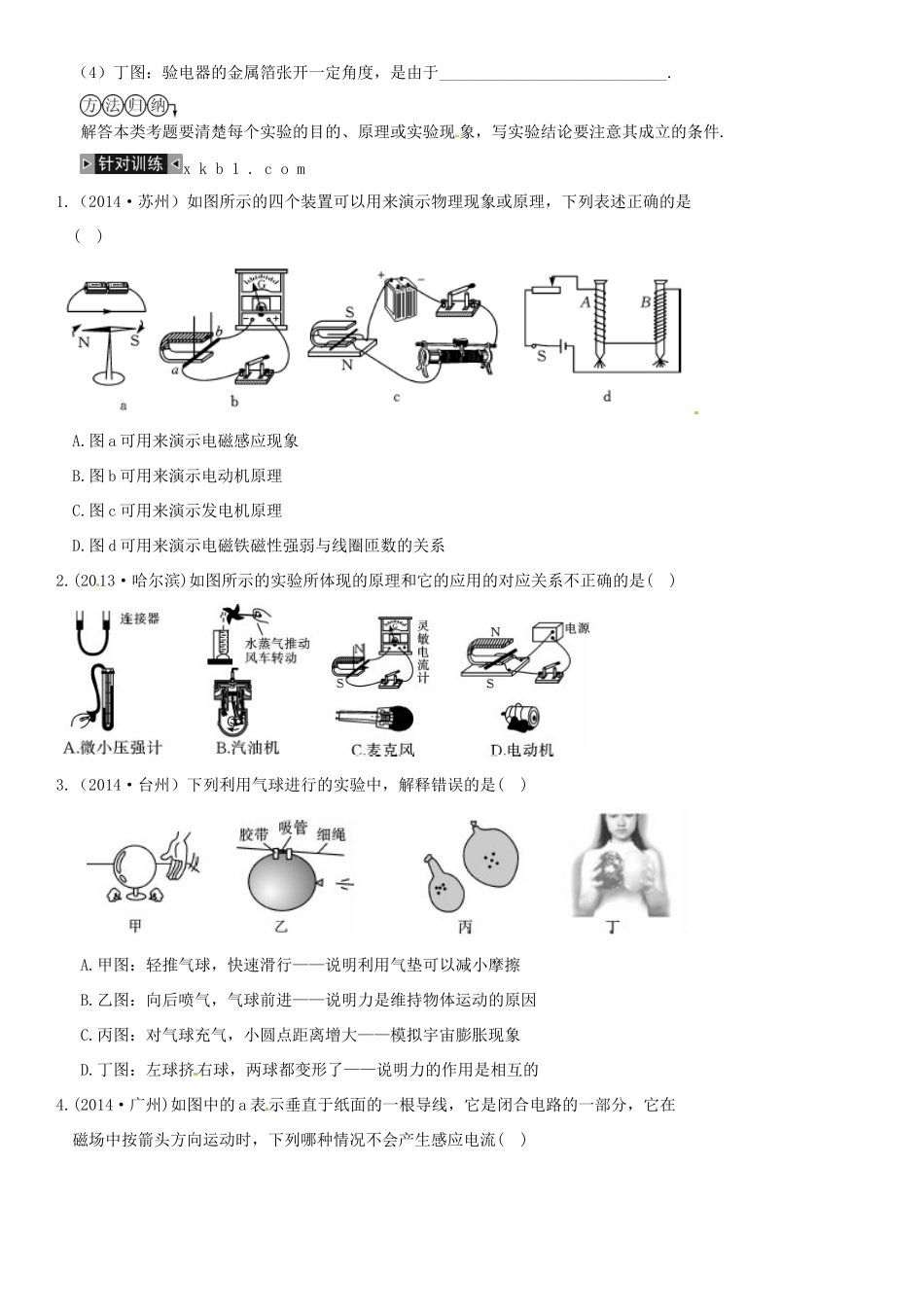

图像、图表信息题图像信息类试题是以图像、图形和数据表格为试题的信息来源.图像、图表或数据表格一般都含有题目需求的信息，这类题目的图像信息量大，较为隐蔽.它的取材范围较广，内容可能源自教材，也有的涉及高新技术或环保、能源等社会热点问题.试题对学生的能力考查主要涉及实验设计能力，数据读取、分析与处理能力，图像的识别与分析能力，运用数学工具的能力等.在解答这类试题的过程中，要仔细观察、挖掘图像所含的信息，并对所得到的信息进行分类、合成、提取、加工，最终求得问题的解答.这类题目还会有升温的趋势.题型之一实验及其原理图片此处重点是以课本实验图像为背景，重点考查课本中的基本实验目的或现象等.要求我们重视课本实验，引导我们平时注重实验学习，注重实验中的过程与细节.解题时要熟悉课本中每个实验的图片信息，清楚每个课本实验的名称、器材及现象等，尤其要注意相似实验的图片细微区别；另外，还必须具备从实验图片中分析信息、提取数据进行计算的能力.1.辨别课本实验图片下列四个实验对应如图（a）、（b）、（c）、（d）所示，其中一个实验与其他三个实验的物理原理明显不同，它是（)A.（a）把铅笔压在两手指之间，两手指的感受不同B.（b）把洗衣板刷夹在两手掌中间，两手掌的感觉不同C.（c）赤脚站在高低不平的地面上，脚底不同的地方感受不同D.（d）吸管吸饮料时，用力大小不同感受不同此题考查学生的识图能力，解题的关键是对每个实验涉及的相关物理知识要有足够的了解和掌握.2.根据实验图片写出实验现象或结论(2013·河北)根据如图所示的四幅图，在下面的空格处填入相应的内容.（1）甲图：风中雨伞容易“上翻”，是由于_______________________________.（2）乙图：两个压紧的铅块能吊起钩码，说明______________________________.（3）丙图：导线触接电源后小磁针发生偏转，说明____________________________.（4）丁图：验电器的金属箔张开一定角度，是由于____________________________.解答本类考题要清楚每个实验的目的、原理或实验现象，写实验结论要注意其成立的条件.xkb1.com1.（2014·苏州）如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是()A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系2.(2013·哈尔滨)如图所示的实验所体现的原理和它的应用的对应关系不正确的是()3.（2014·台州）下列利用气球进行的实验中，解释错误的是()A.甲图：轻推气球，快速滑行——说明利用气垫可以减小摩擦B.乙图：向后喷气，气球前进——说明力是维持物体运动的原因C.丙图：对气球充气，小圆点距离增大——模拟宇宙膨胀现象D.丁图：左球挤右球，两球都变形了——说明力的作用是相互的4.(2014·广州)如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流()5.（2014·德州）如图为2014年中国海军赴地中海为运输叙利亚化学武器船只护航的情景.舰艇护航编队在距离较近时一般采用“前后”形式护航，而不采用“并排”形式.图中与之原理相同的是()6.（2014·烟台）大家熟知的“曹冲称象”故事里（如图所示）蕴含的主要物理思想方法是______________________.7.（2014·烟台）如图甲所示的实验现象说明_______________________________.如图乙所示的实验现象说明____________________________.如图丙所示的实验现象说明____________________________.题型之一实验及其原理图片例1D例2(1)气体流速越大的位置压强越小(2)分子间存在引力(3)通电导线周围存在磁场(4)同种电荷相互排斥针对训练1.D2.A3.B4.D5.A6.等效替代法7.分子在不停地做无规则运动分子间有引力温度越高，分子运动越剧烈题型之二图像分析与计算所谓图像信息题，就是根据实际问题所表现出来的图像，要求考生依据所给的信息，运用所学的知识对其进行整理、分析、加工和处理.“巧用图像”解题，常常可达到化难为易、化繁为简，使有些看似复杂的问题迎刃而解.综观近几年全国中考物理试题，物理图像信息题也成为中考命题的热点之一.（2...
