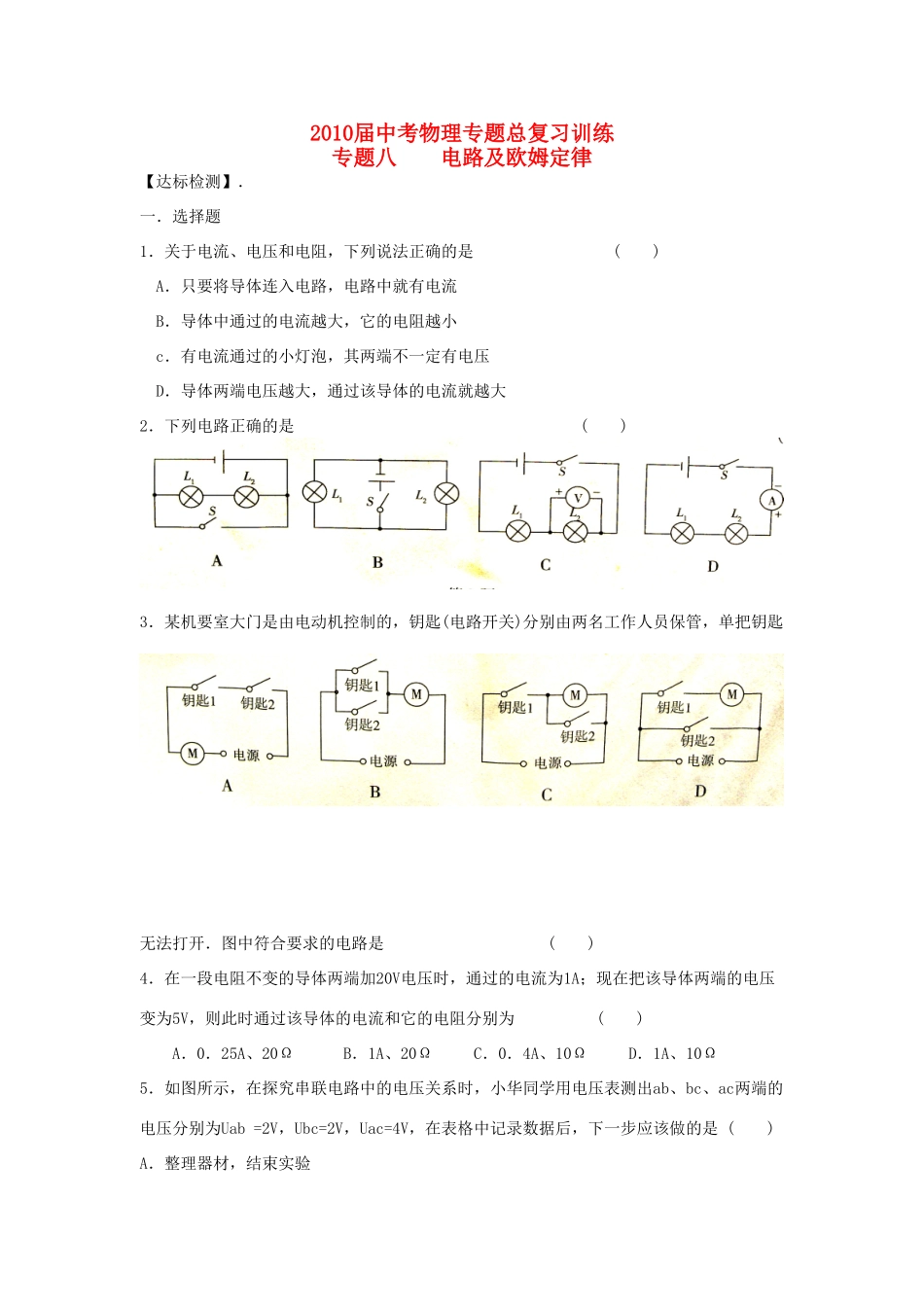

2010届中考物理专题总复习训练专题八电路及欧姆定律【达标检测】．一．选择题1．关于电流、电压和电阻，下列说法正确的是()A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小c．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大2．下列电路正确的是()3．某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．图中符合要求的电路是()4．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为()A．0．25A、20ΩB．1A、20ΩC．0．4A、10ΩD．1A、10Ω5．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是()A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值6．如图所示，电源电压保持不变，开关S闭合后．当滑动变阻器R2的滑片P向右移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小c.电流表的示数变大，电压表的示数变D.电流表的示数变大，电压表的示数变小第5题图第6题图第7题图7．如图是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()A．灯泡断路B．滑动变阻器短路C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大二.填空题8．将一根镍铬合金丝均匀拉长接入电路，其电阻将_________；若将这根镍铬合金丝对折后接入电路，其电阻将______________．(填“增大”、“减小”或“不变”)9.如图所示是学生实验中常用的滑动变阻器．要改变其接人电路中的电阻大小，若一根导线接在c接线柱时，另一根导线应接在_________接线柱上，按你的接法，实验前滑片P应移__________端(均用图中的字母表示)．10.小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压,测量通过铅笔芯的电流是150mA，则该铅笔芯电阻为___________Ω；若加在这支铅笔芯两端的电压增加到6V时,通过它的电流又是____________mA．11．如图电路中，当开关S闭合时电流表A1的读数为0.3A，电流表A的读数为0.5A．则通过电阻R2的电流大小为__________A．12．如图所示是某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图像，则A的电阻为__________Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为_____________A．三、作图与实验13．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图20中的器材连接成实验电路。(2)请把第二次测量时，图21所示的电压表和电流表示数填入表2中相应的空格。表2次数123电压／V1.12.3电流／A0.220.46（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为＿＿Ω。14．小明和他的同学在探究电流与电阻的关系时，用到如下器材：图20图21图21电源1个，电流表、电压表各1只，定值电阻若干个，滑动变阻器1只，开关1个，导线若干．设计的电路如图所示．(1)闭合开关前滑动变阻器的滑片应移到_____________端．实验过程中应通过调整滑动变阻器，使__________________保持不变.(2)下面是他们获取的部分实验数据，请根据数据在坐标系上描点并连成光滑的曲线.电阻R1／Ω510152025电流I／A1.000.500.350.250.20(3)如果实验过程电压表示数突然变为0，而电流表示数不变，则发生断路的是_______；如果电流表示数变为O，而电压表示数突然增大，则发生断路的是__________.(4)若粗心的小明少领了一只电压表，多领了一只电流表，请设计一个电路图，使这个实验仍然可以进行．四、计算题15．如图所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变．当滑片在a端时，电流表示数为0.6A．滑片在b端时电压表示数为2V．求：(1)电源电压；(2)滑动变阻器R2的最大阻值．巩固练习一.选择题1．（09四川自贡）....
