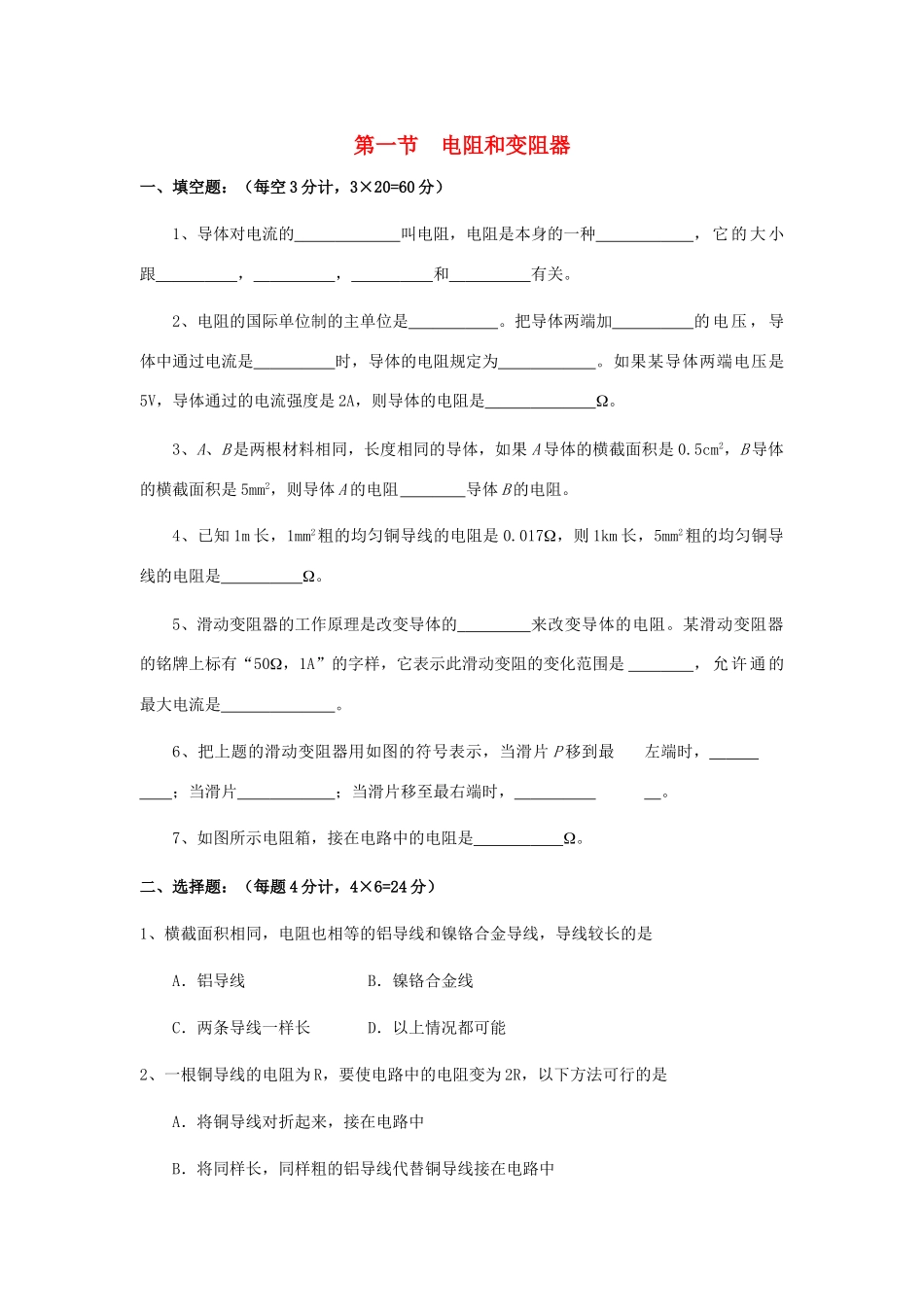

第一节电阻和变阻器一、填空题：（每空3分计，3×20=60分）1、导体对电流的叫电阻，电阻是本身的一种，它的大小跟，，和有关。2、电阻的国际单位制的主单位是。把导体两端加的电压，导体中通过电流是时，导体的电阻规定为。如果某导体两端电压是5V，导体通过的电流强度是2A，则导体的电阻是。3、A、B是两根材料相同，长度相同的导体，如果A导体的横截面积是0.5cm2，B导体的横截面积是5mm2，则导体A的电阻导体B的电阻。4、已知1m长，1mm2粗的均匀铜导线的电阻是0.017，则1km长，5mm2粗的均匀铜导线的电阻是。5、滑动变阻器的工作原理是改变导体的来改变导体的电阻。某滑动变阻器的铭牌上标有“50，1A”的字样，它表示此滑动变阻的变化范围是，允许通的最大电流是。6、把上题的滑动变阻器用如图的符号表示，当滑片P移到最左端时，；当滑片；当滑片移至最右端时，。7、如图所示电阻箱，接在电路中的电阻是。二、选择题：（每题4分计，4×6=24分）1、横截面积相同，电阻也相等的铝导线和镍铬合金导线，导线较长的是A．铝导线B．镍铬合金线C．两条导线一样长D．以上情况都可能2、一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是A．将铜导线对折起来，接在电路中B．将同样长，同样粗的铝导线代替铜导线接在电路中C．将铜导线用拉丝机拉长至原来2倍D．将铜导线用拉丝机拉长至原来倍3、下列说法正确的是A．铁导线的电阻一定比铜导线的电阻大B．两根长度相同的镍铬合金导线，横截面积较小的电阻一定大C．长度相同的两根导线，细的导线电阻一定大D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大4、将如图所示滑动变阻器串联在电路中，当滑片P向A端移动时，电路中电阻变大，则应连接的接线柱应是A．A和BB．A和CC．B和CD．B和A5、如图所示，将两个滑动变阻器串联起来，连接在电路中，连接时使用了MN接线柱，若要使两只变阻器的总电阻最大，则滑片应放在A．都放在最右端；B．都放在最左端；C．放在最右端；D．放在最左端。6、如下图所示滑动变阻器的四种连法中，使滑动变阻器滑片P向左滑动，电阻变大的是A．AB．BC．CD．D三、实验及画图题：（1题4分，2题6分）1、请把下图的实物图连接后，滑片P向左滑动，灯泡变暗。2、请把下列电器元件连接成电路，要求：（1）电流表测灯泡中电流，电压表测灯泡两端电压；（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端。（3）电流的量程使用0—0.6A，电压表的量程使用0—15V。（4）根据实物图，再画出电路图。元件在电路图中的顺序与实物图的顺序完全一致。[答案]：一、填空题（每空3分计，3×20=60分）1、阻碍作用；性质；导体的长度；横截面积；导体的材料和温度。2、欧姆；1V；1A；1；2.5。3、小于。4、3.4。5、长度；0~50；1A。6、0；25；50。7、3108。二、选择题：（每题4分计，4×6=24分）1、A2、D3、B4、C5、C6、A、D三、实验和画图题（1题4分，2题6分）1、将E接B接线柱2、略。滑动变阻器应使用c、a或d、a接线柱。
