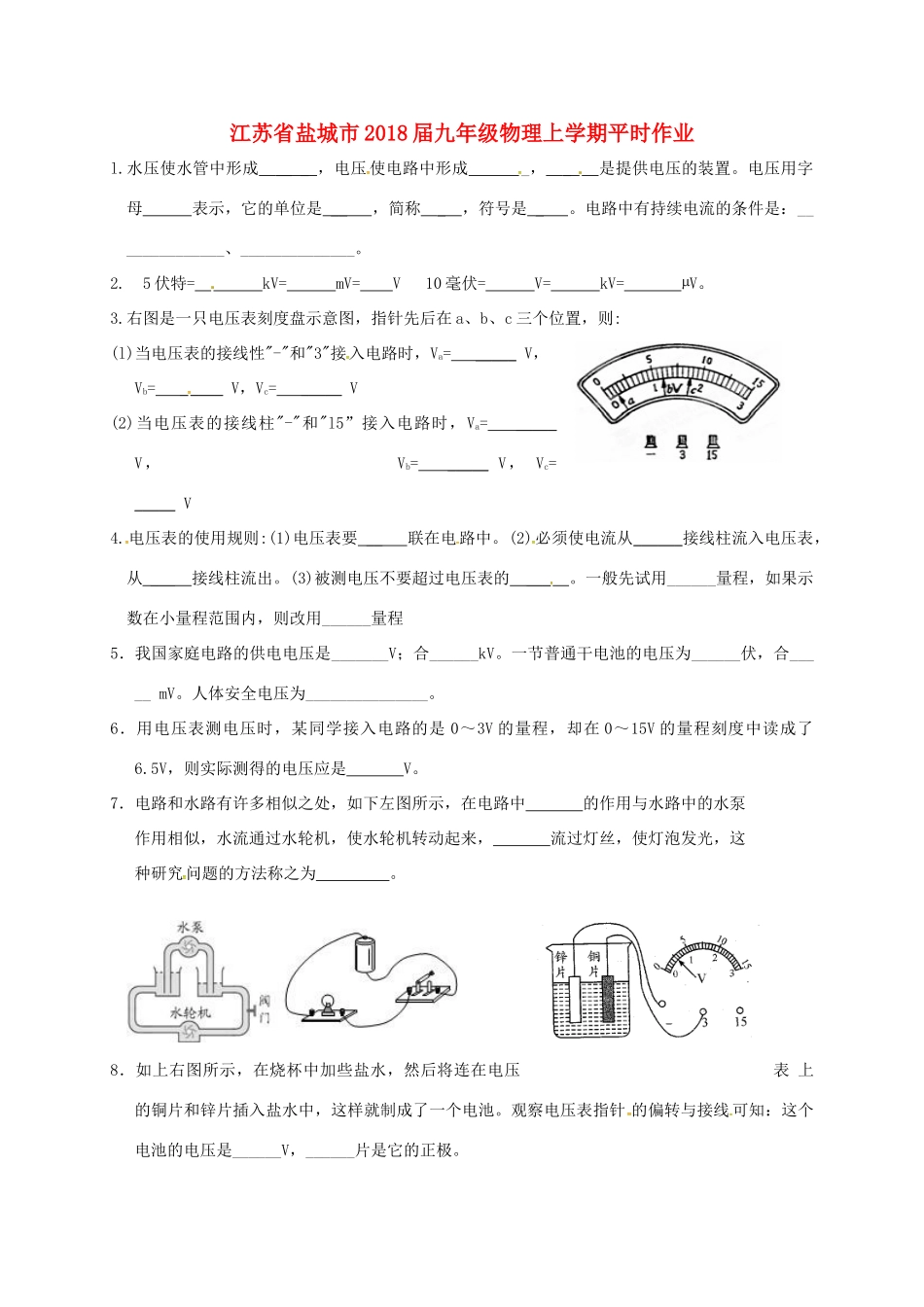

江苏省盐城市2018届九年级物理上学期平时作业l.水压使水管中形成___，电压使电路中形成_，_是提供电压的装置。电压用字母表示，它的单位是__，简称_，符号是_。电路中有持续电流的条件是：______________、______________。2.5伏特=kV=mV=V10毫伏=V=kV=µV。3.右图是一只电压表刻度盘示意图，指针先后在a、b、c三个位置，则:(l)当电压表的接线性"-"和"3"接入电路时，Va=_____V，Vb=_____V，Vc=_____V(2)当电压表的接线柱"-"和"l5”接入电路时，Va=_____V，Vb=_____V，Vc=_____V4.电压表的使用规则:(1)电压表要__联在电路中。(2)必须使电流从______接线柱流入电压表，从___接线柱流出。(3)被测电压不要超过电压表的___。一般先试用______量程，如果示数在小量程范围内，则改用______量程5．我国家庭电路的供电电压是_______V；合______kV。一节普通干电池的电压为______伏，合_____mV。人体安全电压为_______________。6．用电压表测电压时，某同学接入电路的是0～3V的量程，却在0～15V的量程刻度中读成了6.5V，则实际测得的电压应是V。7．电路和水路有许多相似之处，如下左图所示，在电路中的作用与水路中的水泵作用相似，水流通过水轮机，使水轮机转动起来，流过灯丝，使灯泡发光，这种研究问题的方法称之为。8．如上右图所示，在烧杯中加些盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是______V，______片是它的正极。9.下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．电压表能与电源直接连接,测量电压10．下列说法中正确的是（）A．通过导体的电压是形成电流的原因B．电路中只要有电压，就会有电流C．电压是产生电流的必要条件D．只要将导体接入电路，就会有电流11．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出12．如下左图所示，电压表测L2两端的电压，哪一个是正确的？（）13．在如图所示的四个电路中，电流表和电压表都正确连入电路的是（）14．小红在做电学实验时，不慎将电压表和电流表位置接反了（如图所示），闭合开关后，其后果是（）A．电压表和电流表都可能烧坏B．电压表不烧坏，电流表可能烧坏ABCDC．两表都不烧坏D．电流表不烧坏，电压表烧坏15．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表16．在如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L2两端电压的电路图是（）A．（a）图和（b）图B．（c）图和（d）图C．（b）图和（c）图D．（a）图和（c）图17．如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）A．导线1B．导线2C．导线3D．导线418．在如图所示的“○”内填上电流表或电压表的符号，并标明电表的正、负接线柱．19．如上右图是一个不完整电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路．20.如上左中图的器材，要求电压表测灯L2两端的电压。请先画出电路图，然后在图中连接实物电路图。21．请将上右图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．22.如下右图的器材，要求灯L1和L2组成并联电路，电压表测灯L2两端的电压。请先画出电路图，然后在图中连接实物电路图。
