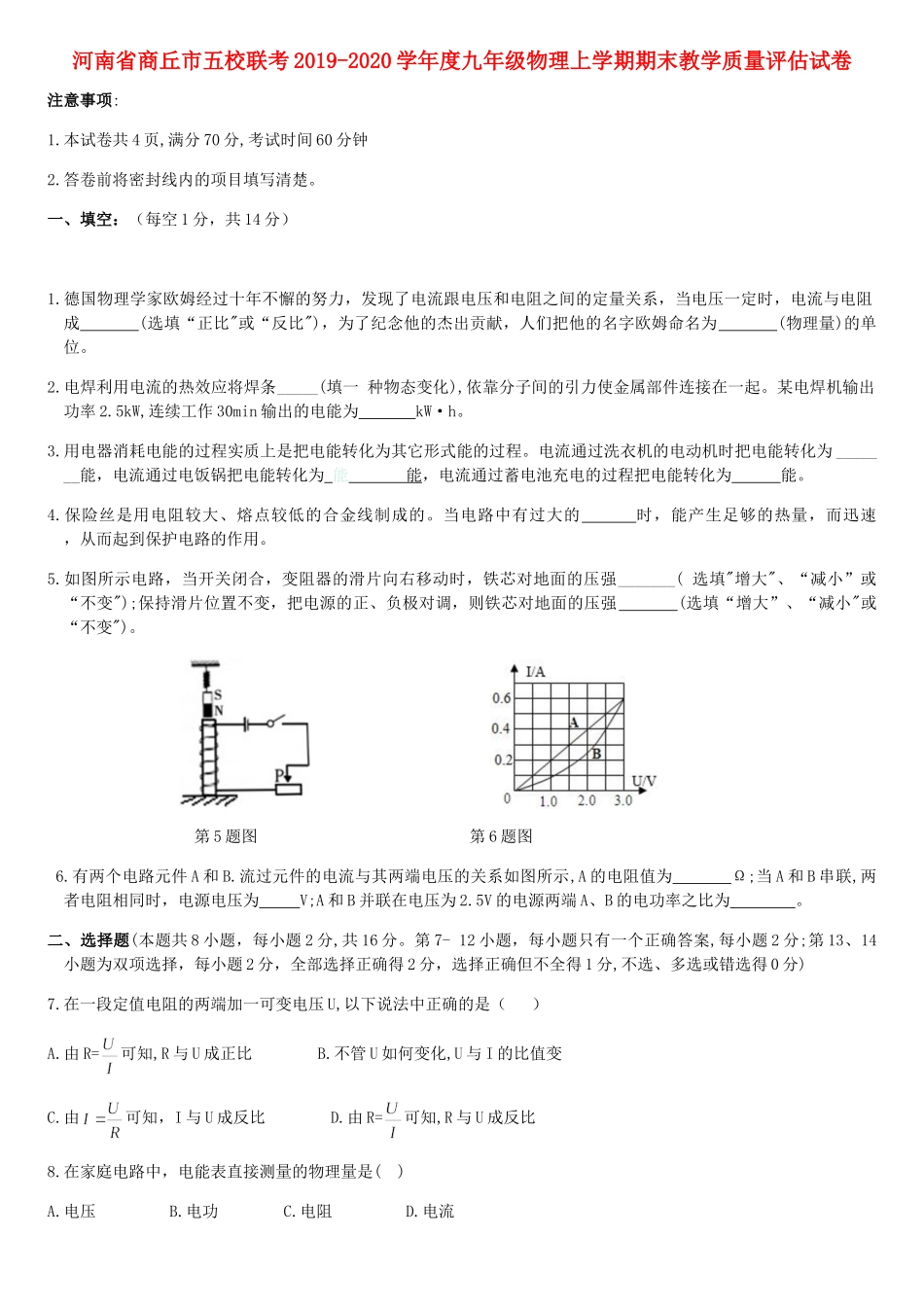

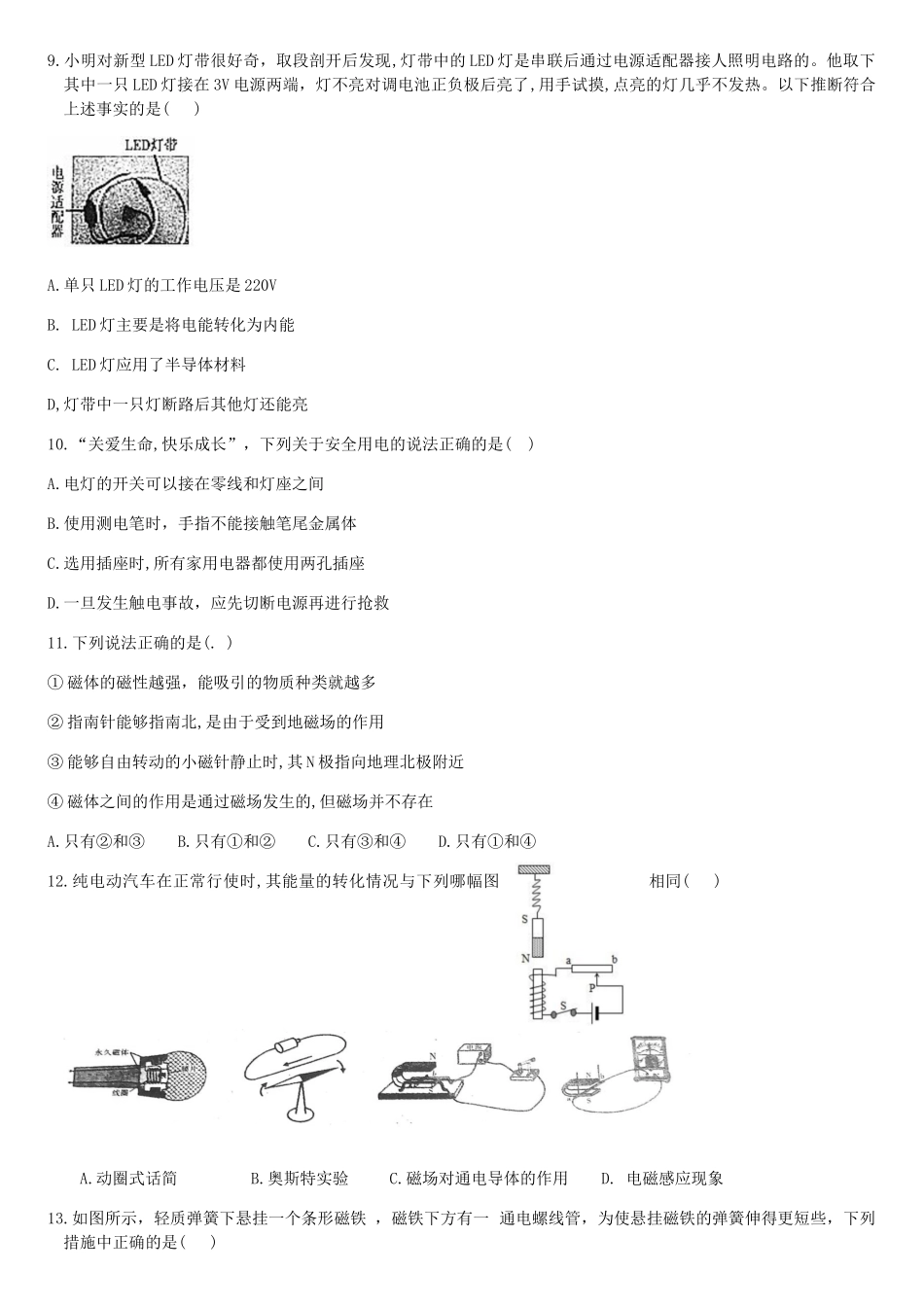

河南省商丘市五校联考2019-2020学年度九年级物理上学期期末教学质量评估试卷注意事项:1.本试卷共4页,满分70分,考试时间60分钟2.答卷前将密封线内的项目填写清楚。一、填空：（每空1分，共14分）1.德国物理学家欧姆经过十年不懈的努力，发现了电流跟电压和电阻之间的定量关系，当电压一定时，电流与电阻成(选填“正比"或“反比")，为了纪念他的杰出贡献，人们把他的名字欧姆命名为(物理量)的单位。2.电焊利用电流的热效应将焊条_____(填一种物态变化),依靠分子间的引力使金属部件连接在一起。某电焊机输出功率2.5kW,连续工作30min输出的电能为kW·h。3.用电器消耗电能的过程实质上是把电能转化为其它形式能的过程。电流通过洗衣机的电动机时把电能转化为_______能，电流通过电饭锅把电能转化为能能，电流通过蓄电池充电的过程把电能转化为能。4.保险丝是用电阻较大、熔点较低的合金线制成的。当电路中有过大的时，能产生足够的热量，而迅速，从而起到保护电路的作用。5.如图所示电路，当开关闭合，变阻器的滑片向右移动时，铁芯对地面的压强_______(选填"增大"、“减小”或“不变");保持滑片位置不变，把电源的正、负极对调，则铁芯对地面的压强(选填“增大”、“减小"或“不变")。第5题图第6题图6.有两个电路元件A和B.流过元件的电流与其两端电压的关系如图所示,A的电阻值为Ω;当A和B串联,两者电阻相同时，电源电压为V;A和B并联在电压为2.5V的电源两端A、B的电功率之比为。二、选择题(本题共8小题，每小题2分,共16分。第7-12小题，每小题只有一个正确答案,每小题2分;第13、14小题为双项选择，每小题2分，全部选择正确得2分，选择正确但不全得1分,不选、多选或错选得0分)7.在一段定值电阻的两端加一可变电压U,以下说法中正确的是（）A.由R=可知,R与U成正比B.不管U如何变化,U与I的比值变C.由可知，I与U成反比D.由R=可知,R与U成反比8.在家庭电路中，电能表直接测量的物理量是()A.电压B.电功C.电阻D.电流9.小明对新型LED灯带很好奇，取段剖开后发现,灯带中的LED灯是串联后通过电源适配器接人照明电路的。他取下其中一只LED灯接在3V电源两端，灯不亮对调电池正负极后亮了,用手试摸,点亮的灯几乎不发热。以下推断符合上述事实的是()A.单只LED灯的工作电压是220VB.LED灯主要是将电能转化为内能C.LED灯应用了半导体材料D,灯带中一只灯断路后其他灯还能亮10.“关爱生命,快乐成长”，下列关于安全用电的说法正确的是()A.电灯的开关可以接在零线和灯座之间B.使用测电笔时，手指不能接触笔尾金属体C.选用插座时,所有家用电器都使用两孔插座D.一旦发生触电事故，应先切断电源再进行抢救11.下列说法正确的是(.)①磁体的磁性越强，能吸引的物质种类就越多②指南针能够指南北,是由于受到地磁场的作用③能够自由转动的小磁针静止时,其N极指向地理北极附近④磁体之间的作用是通过磁场发生的,但磁场并不存在A.只有②和③B.只有①和②C.只有③和④D.只有①和④12.纯电动汽车在正常行使时,其能量的转化情况与下列哪幅图相同()A.动圈式话简B.奥斯特实验C.磁场对通电导体的作用D.电磁感应现象13.如图所示，轻质弹簧下悬挂一个条形磁铁，磁铁下方有一通电螺线管，为使悬挂磁铁的弹簧伸得更短些，下列措施中正确的是()A.滑片P向b端滑动B.滑片P向a端滑动NC.螺线管内插入铁芯D.把电源两极对调14.如图甲所示,小灯泡L与滑动变阻器R串联在电压为4.5V的电路中,闭合开关S移动滑片P,得到小灯泡的I-U图象如图乙所示。当小灯泡的功率为0.75W时，下列说法正确的是()A.电流表的示数为0.2AB.滑动变阻器接人电路的电阻为15ΩC.电路消耗的总功率是1.35WD.10s内电流对滑动变阻器做功是6J三、作图题(每题2分,共4分)15.如图所示，请用笔画线代替导线，将图中元件接人家庭电路中,使灯泡正常工作。16.如图所示，闭合开关，条形磁铁静止.滑动变阻器滑片P从左往右滑动的过程中,弹赞将伸长，请在图中画出电磁铁的线圈。第15题图第16题图四、实验与探究(17题4分,18题6分,19题8分,共18分)17.小明同学对串联电路电压规律进行了探究。(1)闭合开关,发现L1不发光,L2比较亮，电压表示数为零，则小灯泡L1的故障是(2)排除故障后，小明正确测出...
