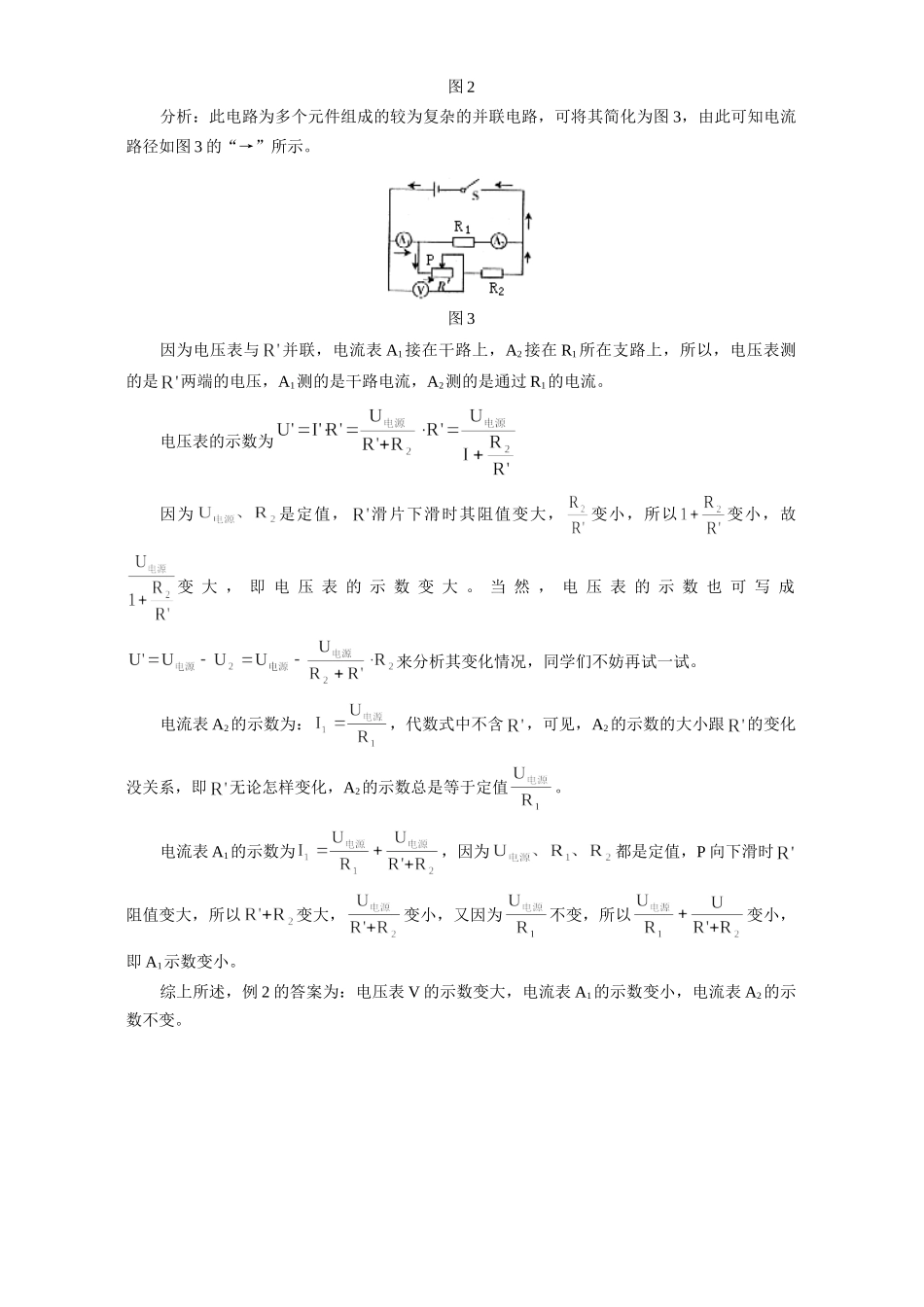

初三物理滑片的移动与电表示数的变化田印民在电路里，人们为了随时改变某段的电流或电压，有时会有意识地在电路里连接滑动变阻器。的确，变阻器滑片一动，电路上某些电表的示数也就随着变化。那么怎样判断滑片的移动与电表示数变化的关系呢？例1.在图1所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是：（）图1A.电压表、电流表示数均变大；B.电压表、电流表示数均变小；C.电压表示数变大，电流表示数变小；D.电压表示数变小，电流表示数变大。分析：该电路为一般性串联电路，其电流路径如图1中“→”所示；因为电压表跟R2并联，电流表跟R1、R2串联，所以电压表测的是滑动变阻器R2所在路段的电压，即滑动变阻器R2两端的电压，电流表测的是通过R1、R2的电流。电压表的示数因为都是定值，R2的滑片P向右移动，R2的有效阻值变大，所以变大，变小，故变大，即电压表的示数U2最终变大。电流表的示数代数式为：，因为都是定值，所以R2变大，变大，变小，即电流表示数变小。可见此题答案为C。例2.如图2所示的电路中，闭合开关S，当滑片P向下滑动时，图中电压表V的示数_____________，电流表A1的示数_____________，电流表A2的示数_____________。图2分析：此电路为多个元件组成的较为复杂的并联电路，可将其简化为图3，由此可知电流路径如图3的“→”所示。图3因为电压表与并联，电流表A1接在干路上，A2接在R1所在支路上，所以，电压表测的是两端的电压，A1测的是干路电流，A2测的是通过R1的电流。电压表的示数为因为是定值，滑片下滑时其阻值变大，变小，所以变小，故变大，即电压表的示数变大。当然，电压表的示数也可写成来分析其变化情况，同学们不妨再试一试。电流表A2的示数为：，代数式中不含，可见，A2的示数的大小跟的变化没关系，即无论怎样变化，A2的示数总是等于定值。电流表A1的示数为，因为都是定值，P向下滑时阻值变大，所以变大，变小，又因为不变，所以变小，即A1示数变小。综上所述，例2的答案为：电压表V的示数变大，电流表A1的示数变小，电流表A2的示数不变。
