中考物理专题复习 专题十 串联电路中电流、电压、电阻的关系试卷VIP免费

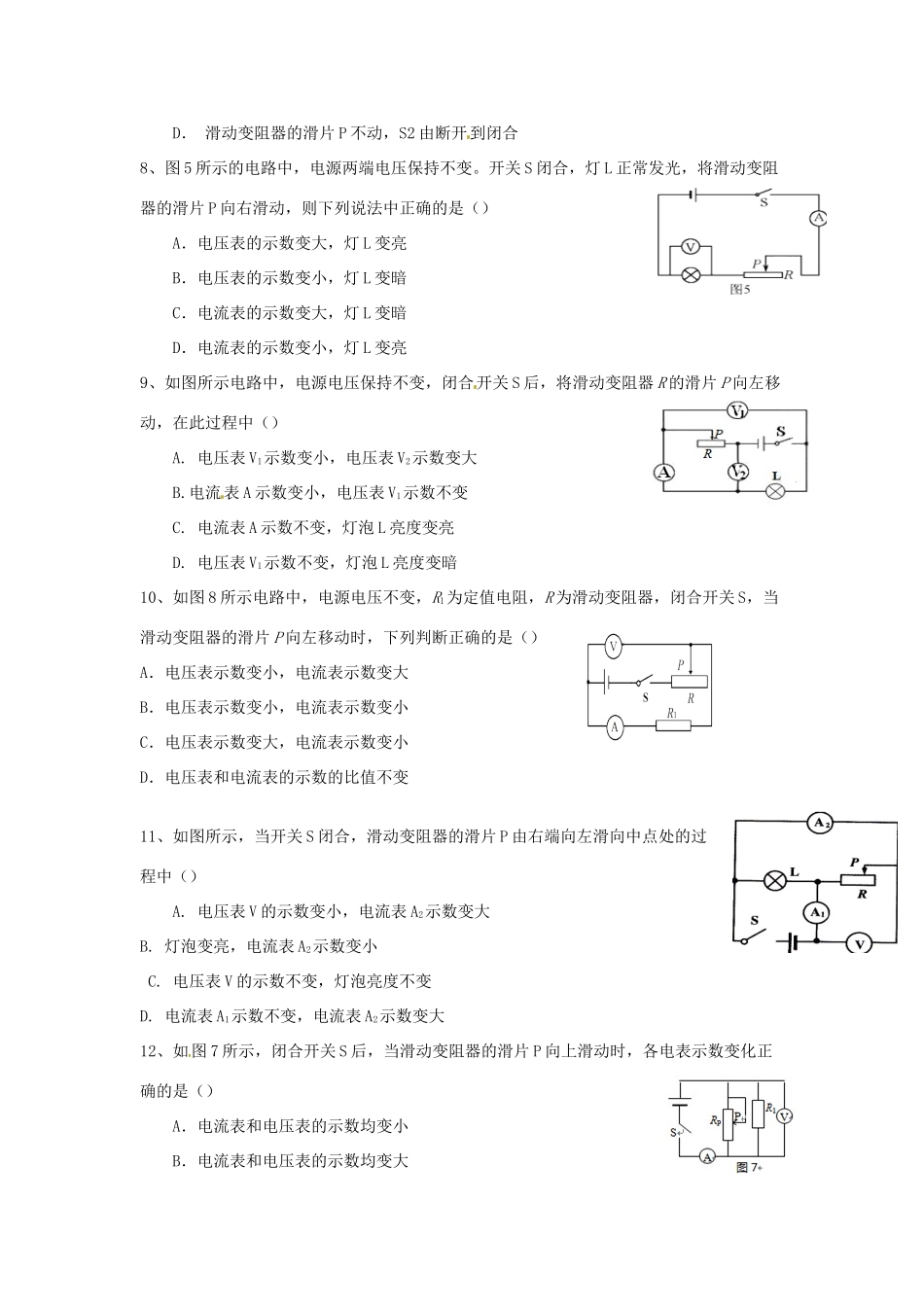

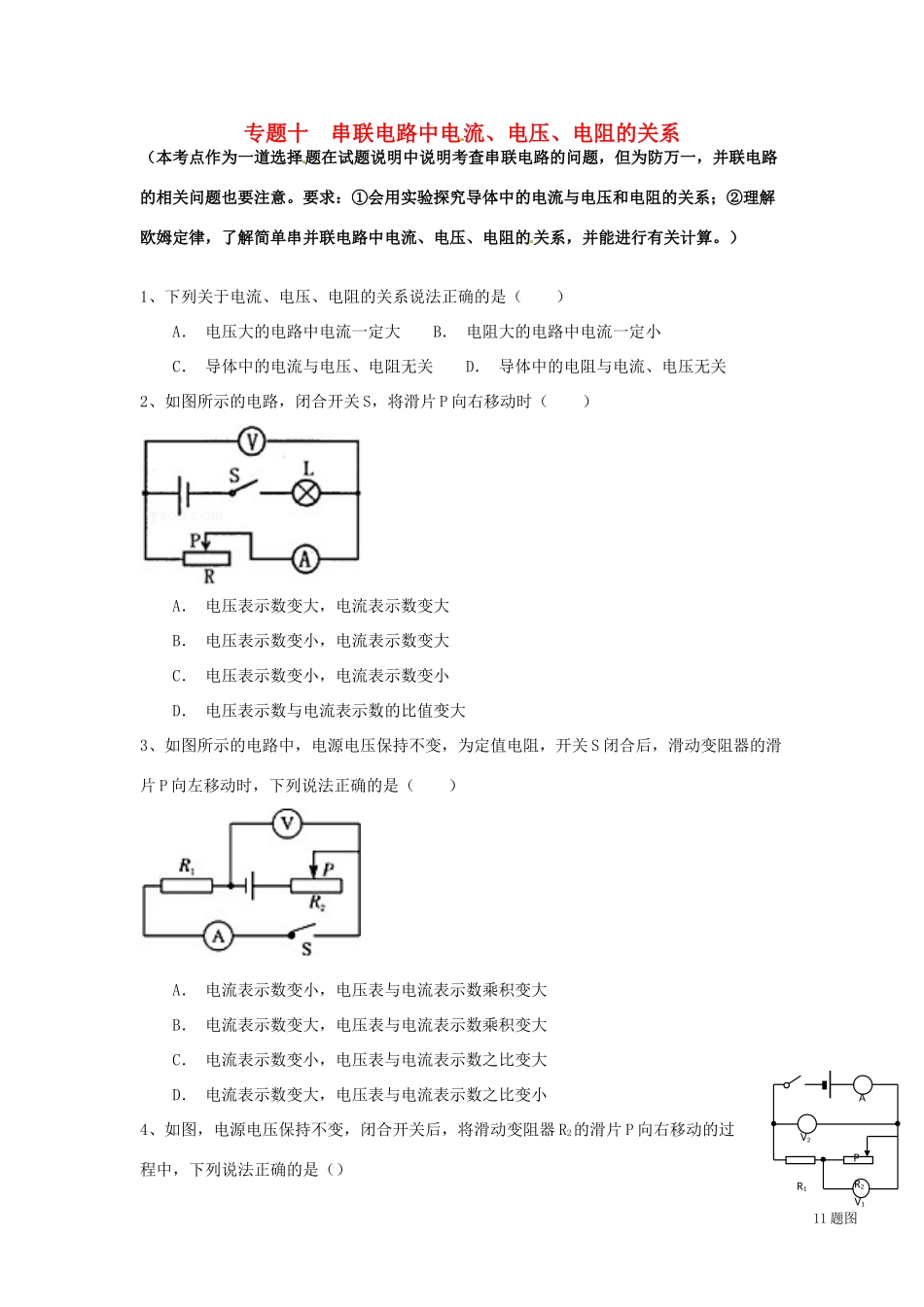

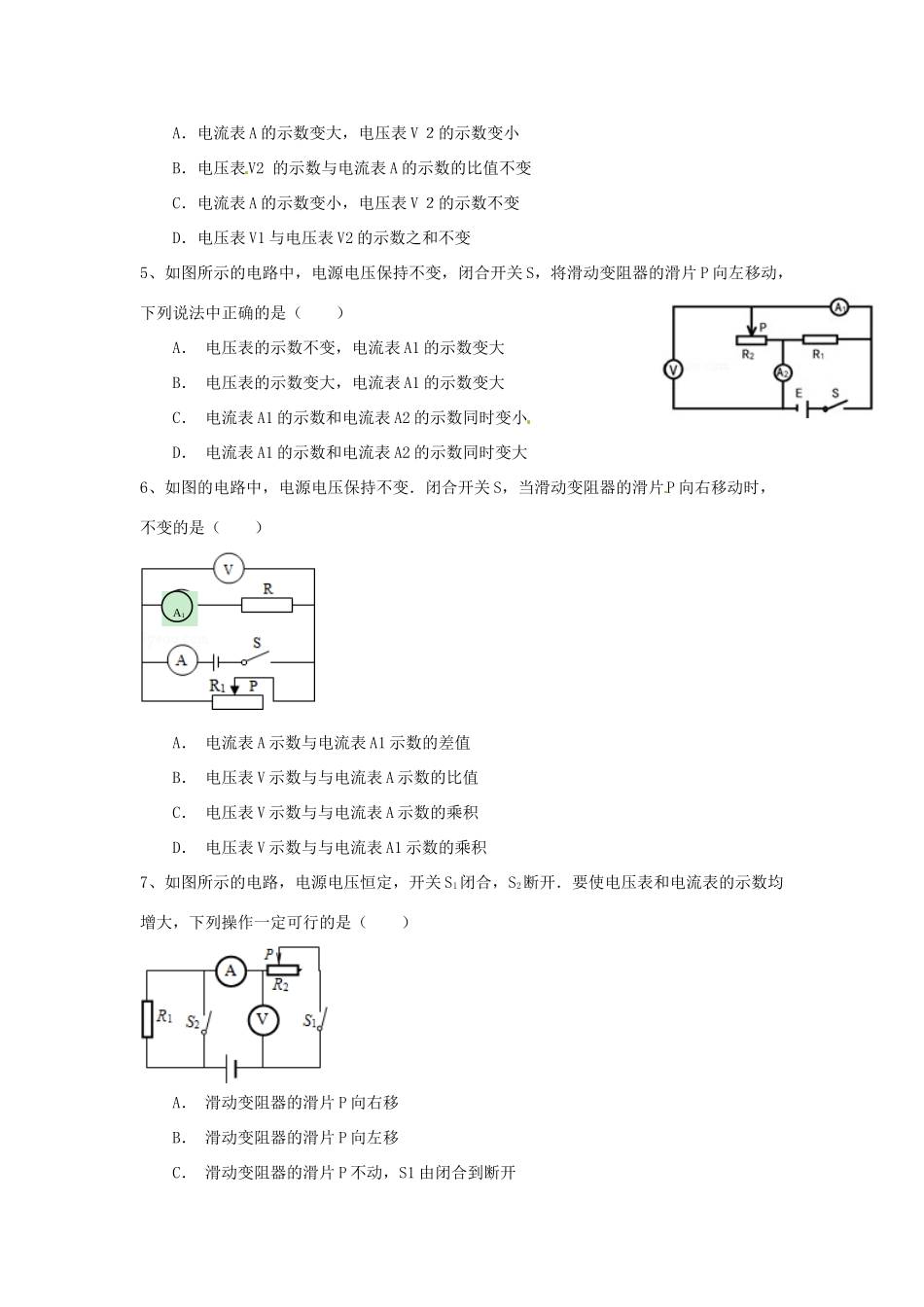

11题图V2V1AR1R2P专题十串联电路中电流、电压、电阻的关系（本考点作为一道选择题在试题说明中说明考查串联电路的问题，但为防万一，并联电路的相关问题也要注意。要求：①会用实验探究导体中的电流与电压和电阻的关系；②理解欧姆定律，了解简单串并联电路中电流、电压、电阻的关系，并能进行有关计算。）1、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2、如图所示的电路，闭合开关S，将滑片P向右移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数与电流表示数的比值变大3、如图所示的电路中，电源电压保持不变，为定值电阻，开关S闭合后，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电流表示数变小，电压表与电流表示数乘积变大B．电流表示数变大，电压表与电流表示数乘积变大C．电流表示数变小，电压表与电流表示数之比变大D．电流表示数变大，电压表与电流表示数之比变小4、如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，电压表V２的示数变小B．电压表V2的示数与电流表A的示数的比值不变C．电流表A的示数变小，电压表V２的示数不变D．电压表V1与电压表V2的示数之和不变5、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电压表的示数不变，电流表A1的示数变大B．电压表的示数变大，电流表A1的示数变大C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大6、如图的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与与电流表A示数的比值C．电压表V示数与与电流表A示数的乘积D．电压表V示数与与电流表A1示数的乘积7、如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开A1D．滑动变阻器的滑片P不动，S2由断开到闭合8、图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮9、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A.电压表V1示数变小，电压表V2示数变大B.电流表A示数变小，电压表V1示数不变C.电流表A示数不变，灯泡L亮度变亮D.电压表V1示数不变，灯泡L亮度变暗10、如图8所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变11、如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A.电压表V的示数变小，电流表A2示数变大B.灯泡变亮，电流表A2示数变小C.电压表V的示数不变，灯泡亮度不变D.电流表A1示数不变，电流表A2示数变大12、如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变13、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时()A.电流表示数变大，电压表与电流表示数之比变大B.电流表示数变小，电压表与电流表示数之比不变C.电流表示数变大，电压表与电流表示数之比不变D.电压表示数变大，电压表与电流表示数之比变大14、如图所示的电...
