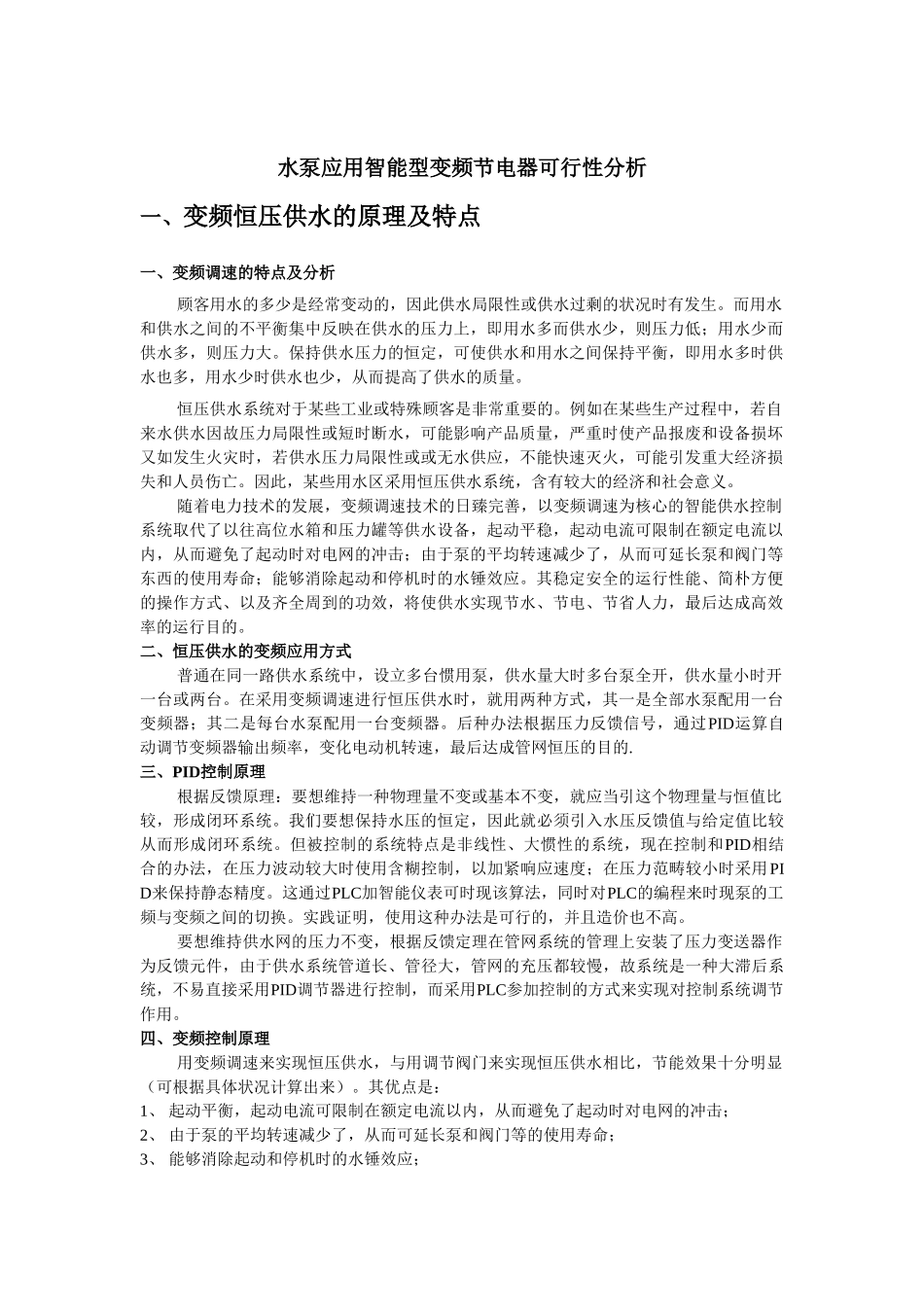

水泵应用智能型变频节电器可行性分析一、变频恒压供水的原理及特点一、变频调速的特点及分析顾客用水的多少是经常变动的，因此供水局限性或供水过剩的状况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。恒压供水系统对于某些工业或特殊顾客是非常重要的。例如在某些生产过程中，若自来水供水因故压力局限性或短时断水，可能影响产品质量，严重时使产品报废和设备损坏又如发生火灾时，若供水压力局限性或或无水供应，不能快速灭火，可能引发重大经济损失和人员伤亡。因此，某些用水区采用恒压供水系统，含有较大的经济和社会意义。随着电力技术的发展，变频调速技术的日臻完善，以变频调速为核心的智能供水控制系统取代了以往高位水箱和压力罐等供水设备，起动平稳，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；由于泵的平均转速减少了，从而可延长泵和阀门等东西的使用寿命；能够消除起动和停机时的水锤效应。其稳定安全的运行性能、简朴方便的操作方式、以及齐全周到的功效，将使供水实现节水、节电、节省人力，最后达成高效率的运行目的。二、恒压供水的变频应用方式普通在同一路供水系统中，设立多台惯用泵，供水量大时多台泵全开，供水量小时开一台或两台。在采用变频调速进行恒压供水时，就用两种方式，其一是全部水泵配用一台变频器；其二是每台水泵配用一台变频器。后种办法根据压力反馈信号，通过PID运算自动调节变频器输出频率，变化电动机转速，最后达成管网恒压的目的.三、PID控制原理根据反馈原理：要想维持一种物理量不变或基本不变，就应当引这个物理量与恒值比较，形成闭环系统。我们要想保持水压的恒定，因此就必须引入水压反馈值与给定值比较从而形成闭环系统。但被控制的系统特点是非线性、大惯性的系统，现在控制和PID相结合的办法，在压力波动较大时使用含糊控制，以加紧响应速度；在压力范畴较小时采用PID来保持静态精度。这通过PLC加智能仪表可时现该算法，同时对PLC的编程来时现泵的工频与变频之间的切换。实践证明，使用这种办法是可行的，并且造价也不高。要想维持供水网的压力不变，根据反馈定理在管网系统的管理上安装了压力变送器作为反馈元件，由于供水系统管道长、管径大，管网的充压都较慢，故系统是一种大滞后系统，不易直接采用PID调节器进行控制，而采用PLC参加控制的方式来实现对控制系统调节作用。四、变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分明显（可根据具体状况计算出来）。其优点是：1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；2、由于泵的平均转速减少了，从而可延长泵和阀门等的使用寿命；3、能够消除起动和停机时的水锤效应；普通地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差诸多时，可考虑适宜减小变频器的容量，但应注意留有足够的容量。即使水泵在低速运行时，电动机的工作电流较小。但是，当顾客的用水量变化频繁时，电动机将处在频繁的升、降速状态，而升、降速的电流可略超出电动机的额定电流，造成电动机过热。因此，电动机的热保护是必需的。对于这种由于频繁地升、降速而积累起来的温升，变频器内的电子热保护功效是难以起到保护作用的，因此应采用热继电器来进行电动机的热保护。在重要功效预置方面，最高频率应以电动机的额定频率为变频器的最高工作频率。升、降速时间在采用PID调节器的状况下，升、降速时间应尽量设定得短某些，以免影响由PID调节器决定的动态响应过程。如变频器本身含有PID调节功效时，只要在预置时设定PID功效有效，则所设定的升速和降速时间将自动失效。五、恒压供水系统特点1、节电：优化的节能控制软件，使...
