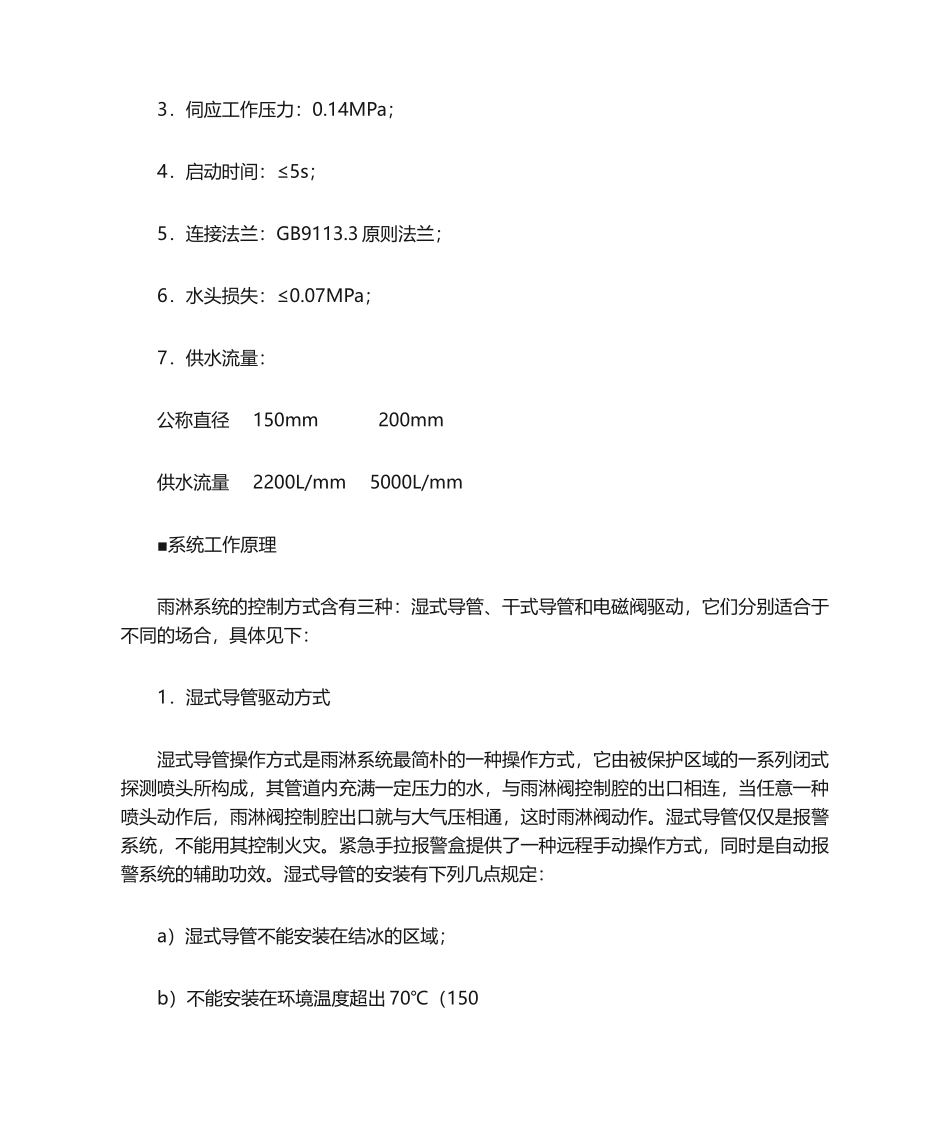

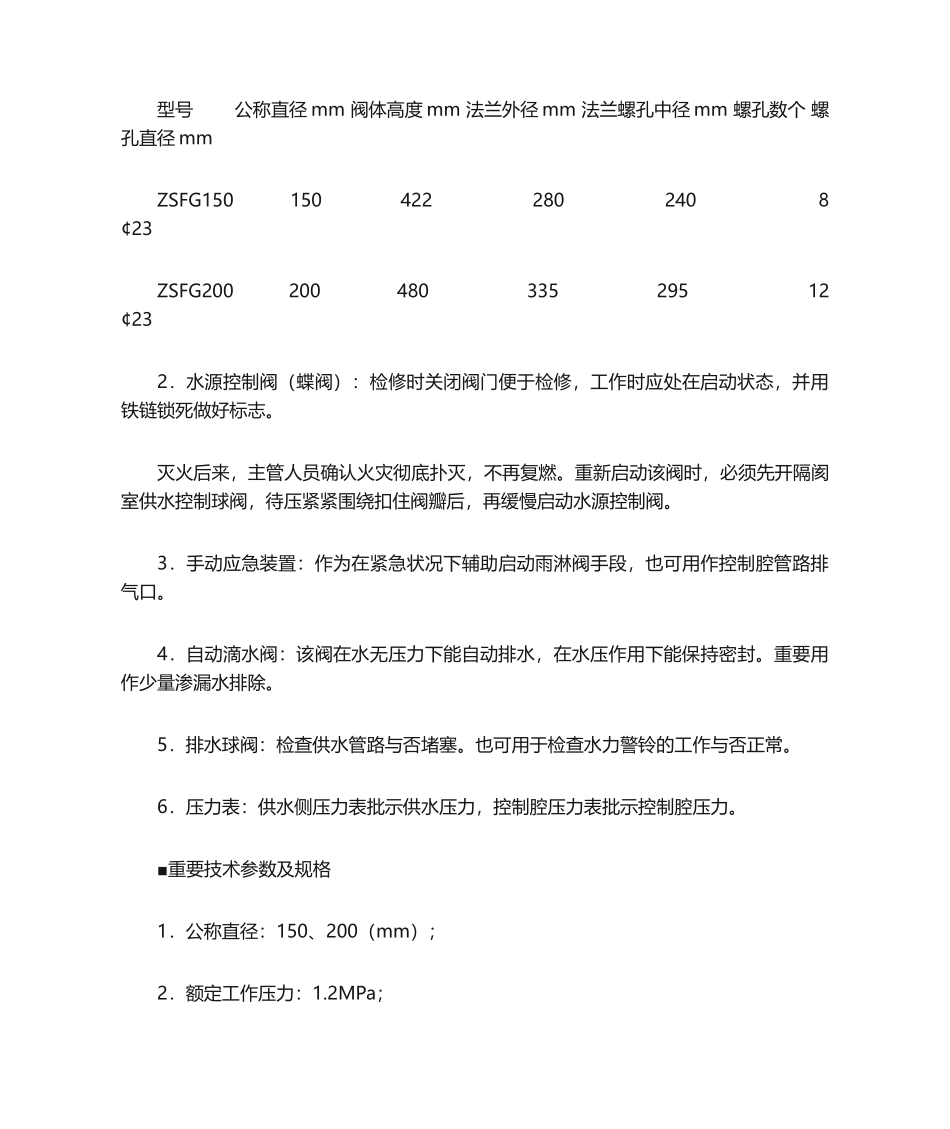

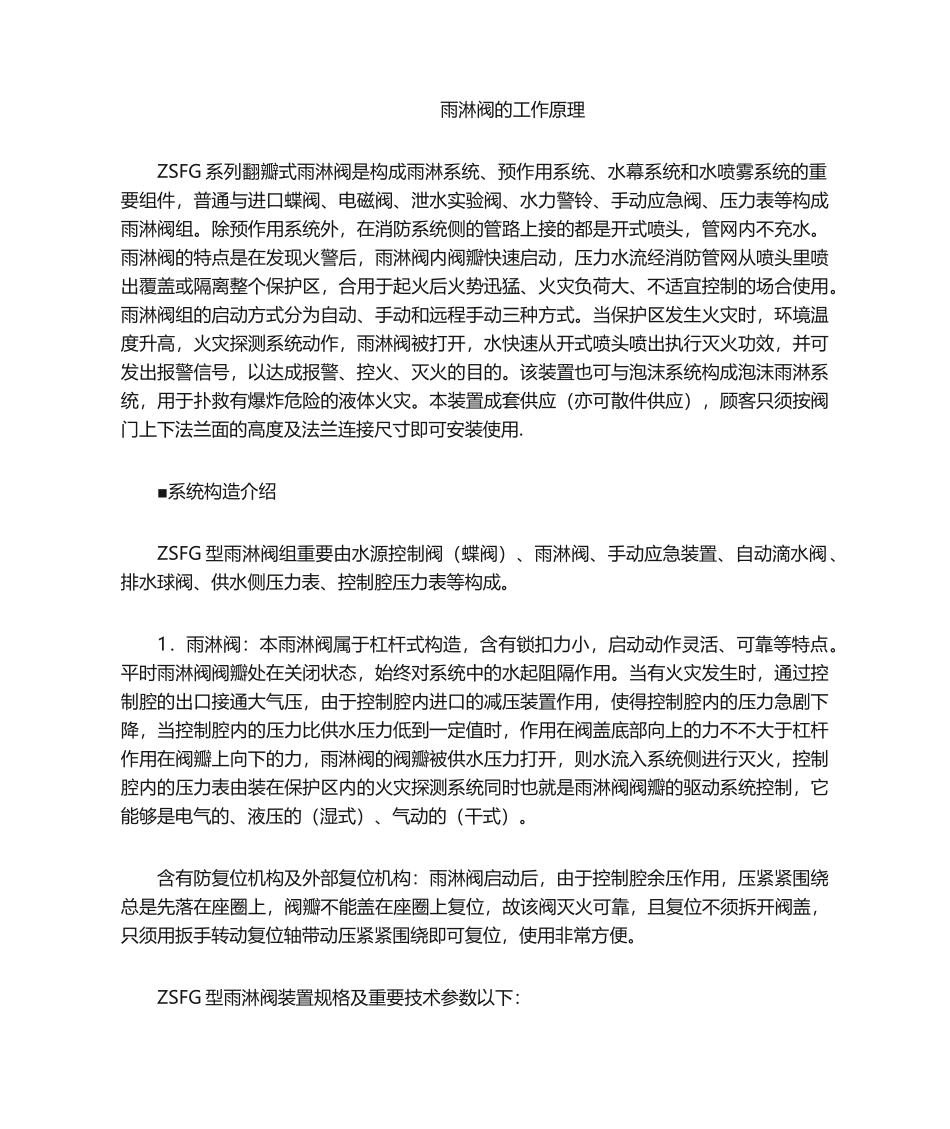

雨淋阀的工作原理ZSFG系列翻瓣式雨淋阀是构成雨淋系统、预作用系统、水幕系统和水喷雾系统的重要组件,普通与进口蝶阀、电磁阀、泄水实验阀、水力警铃、手动应急阀、压力表等构成雨淋阀组。除预作用系统外,在消防系统侧的管路上接的都是开式喷头,管网内不充水。雨淋阀的特点是在发现火警后,雨淋阀内阀瓣快速启动,压力水流经消防管网从喷头里喷出覆盖或隔离整个保护区,合用于起火后火势迅猛、火灾负荷大、不适宜控制的场合使用。雨淋阀组的启动方式分为自动、手动和远程手动三种方式。当保护区发生火灾时,环境温度升高,火灾探测系统动作,雨淋阀被打开,水快速从开式喷头喷出执行灭火功效,并可发出报警信号,以达成报警、控火、灭火的目的。该装置也可与泡沫系统构成泡沫雨淋系统,用于扑救有爆炸危险的液体火灾。本装置成套供应(亦可散件供应),顾客只须按阀门上下法兰面的高度及法兰连接尺寸即可安装使用.■系统构造介绍ZSFG型雨淋阀组重要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等构成。1.雨淋阀:本雨淋阀属于杠杆式构造,含有锁扣力小,启动动作灵活、可靠等特点。平时雨淋阀阀瓣处在关闭状态,始终对系统中的水起阻隔作用。当有火灾发生时,通过控制腔的出口接通大气压,由于控制腔内进口的减压装置作用,使得控制腔内的压力急剧下降,当控制腔内的压力比供水压力低到一定值时,作用在阀盖底部向上的力不不大于杠杆作用在阀瓣上向下的力,雨淋阀的阀瓣被供水压力打开,则水流入系统侧进行灭火,控制腔内的压力表由装在保护区内的火灾探测系统同时也就是雨淋阀阀瓣的驱动系统控制,它能够是电气的、液压的(湿式)、气动的(干式)。含有防复位机构及外部复位机构:雨淋阀启动后,由于控制腔余压作用,压紧紧围绕总是先落在座圈上,阀瓣不能盖在座圈上复位,故该阀灭火可靠,且复位不须拆开阀盖,只须用扳手转动复位轴带动压紧紧围绕即可复位,使用非常方便。ZSFG型雨淋阀装置规格及重要技术参数以下:型号公称直径mm阀体高度mm法兰外径mm法兰螺孔中径mm螺孔数个螺孔直径mmZSFG1501504222802408¢23ZSFG20020048033529512¢232.水源控制阀(蝶阀):检修时关闭阀门便于检修,工作时应处在启动状态,并用铁链锁死做好标志。灭火后来,主管人员确认火灾彻底扑灭,不再复燃。重新启动该阀时,必须先开隔阂室供水控制球阀,待压紧紧围绕扣住阀瓣后,再缓慢启动水源控制阀。3.手动应急装置:作为在紧急状况下辅助启动雨淋阀手段,也可用作控制腔管路排气口。4.自动滴水阀:该阀在水无压力下能自动排水,在水压作用下能保持密封。重要用作少量渗漏水排除。5.排水球阀:检查供水管路与否堵塞。也可用于检查水力警铃的工作与否正常。6.压力表:供水侧压力表批示供水压力,控制腔压力表批示控制腔压力。■重要技术参数及规格1.公称直径:150、200(mm);2.额定工作压力:1.2MPa;3.伺应工作压力:0.14MPa;4.启动时间:≤5s;5.连接法兰:GB9113.3原则法兰;6.水头损失:≤0.07MPa;7.供水流量:公称直径150mm200mm供水流量2200L/mm5000L/mm■系统工作原理雨淋系统的控制方式含有三种:湿式导管、干式导管和电磁阀驱动,它们分别适合于不同的场合,具体见下:1.湿式导管驱动方式湿式导管操作方式是雨淋系统最简朴的一种操作方式,它由被保护区域的一系列闭式探测喷头所构成,其管道内充满一定压力的水,与雨淋阀控制腔的出口相连,当任意一种喷头动作后,雨淋阀控制腔出口就与大气压相通,这时雨淋阀动作。湿式导管仅仅是报警系统,不能用其控制火灾。紧急手拉报警盒提供了一种远程手动操作方式,同时是自动报警系统的辅助功效。湿式导管的安装有下列几点规定:a)湿式导管不能安装在结冰的区域;b)不能安装在环境温度超出70℃(150
