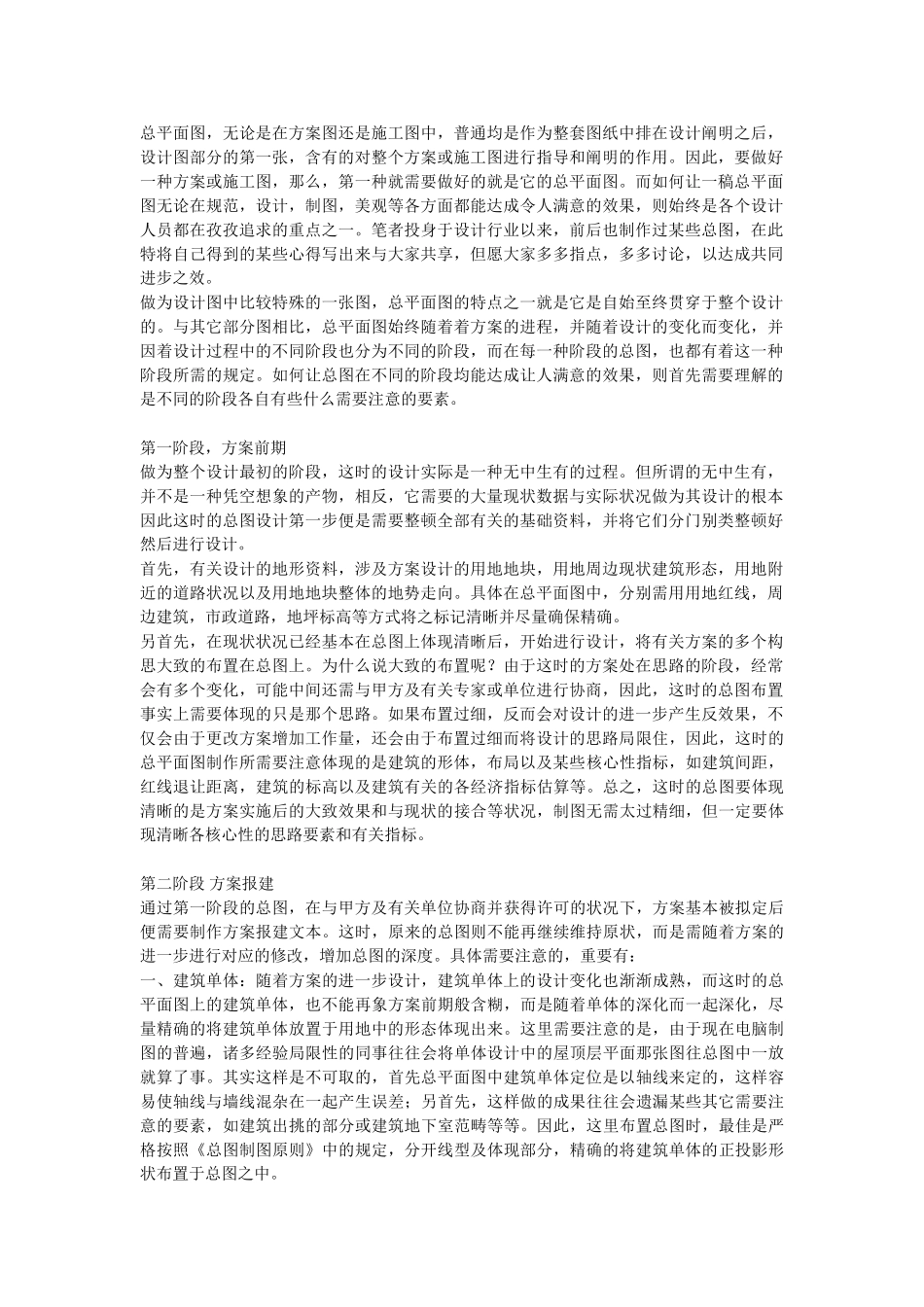

总平面图，无论是在方案图还是施工图中，普通均是作为整套图纸中排在设计阐明之后，设计图部分的第一张，含有的对整个方案或施工图进行指导和阐明的作用。因此，要做好一种方案或施工图，那么，第一种就需要做好的就是它的总平面图。而如何让一稿总平面图无论在规范，设计，制图，美观等各方面都能达成令人满意的效果，则始终是各个设计人员都在孜孜追求的重点之一。笔者投身于设计行业以来，前后也制作过某些总图，在此特将自己得到的某些心得写出来与大家共享，但愿大家多多指点，多多讨论，以达成共同进步之效。做为设计图中比较特殊的一张图，总平面图的特点之一就是它是自始至终贯穿于整个设计的。与其它部分图相比，总平面图始终随着着方案的进程，并随着设计的变化而变化，并因着设计过程中的不同阶段也分为不同的阶段，而在每一种阶段的总图，也都有着这一种阶段所需的规定。如何让总图在不同的阶段均能达成让人满意的效果，则首先需要理解的是不同的阶段各自有些什么需要注意的要素。第一阶段，方案前期做为整个设计最初的阶段，这时的设计实际是一种无中生有的过程。但所谓的无中生有，并不是一种凭空想象的产物，相反，它需要的大量现状数据与实际状况做为其设计的根本因此这时的总图设计第一步便是需要整顿全部有关的基础资料，并将它们分门别类整顿好然后进行设计。首先，有关设计的地形资料，涉及方案设计的用地地块，用地周边现状建筑形态，用地附近的道路状况以及用地地块整体的地势走向。具体在总平面图中，分别需用用地红线，周边建筑，市政道路，地坪标高等方式将之标记清晰并尽量确保精确。另首先，在现状状况已经基本在总图上体现清晰后，开始进行设计，将有关方案的多个构思大致的布置在总图上。为什么说大致的布置呢？由于这时的方案处在思路的阶段，经常会有多个变化，可能中间还需与甲方及有关专家或单位进行协商，因此，这时的总图布置事实上需要体现的只是那个思路。如果布置过细，反而会对设计的进一步产生反效果，不仅会由于更改方案增加工作量，还会由于布置过细而将设计的思路局限住，因此，这时的总平面图制作所需要注意体现的是建筑的形体，布局以及某些核心性指标，如建筑间距，红线退让距离，建筑的标高以及建筑有关的各经济指标估算等。总之，这时的总图要体现清晰的是方案实施后的大致效果和与现状的接合等状况，制图无需太过精细，但一定要体现清晰各核心性的思路要素和有关指标。第二阶段方案报建通过第一阶段的总图，在与甲方及有关单位协商并获得许可的状况下，方案基本被拟定后便需要制作方案报建文本。这时，原来的总图则不能再继续维持原状，而是需随着方案的进一步进行对应的修改，增加总图的深度。具体需要注意的，重要有：一、建筑单体：随着方案的进一步设计，建筑单体上的设计变化也渐渐成熟，而这时的总平面图上的建筑单体，也不能再象方案前期般含糊，而是随着单体的深化而一起深化，尽量精确的将建筑单体放置于用地中的形态体现出来。这里需要注意的是，由于现在电脑制图的普遍，诸多经验局限性的同事往往会将单体设计中的屋顶层平面那张图往总图中一放就算了事。其实这样是不可取的，首先总平面图中建筑单体定位是以轴线来定的，这样容易使轴线与墙线混杂在一起产生误差；另首先，这样做的成果往往会遗漏某些其它需要注意的要素，如建筑出挑的部分或建筑地下室范畴等等。因此，这里布置总图时，最佳是严格按照《总图制图原则》中的规定，分开线型及体现部分，精确的将建筑单体的正投影形状布置于总图之中。二、建筑环境：在报建的总平面图方案中，为了更加好的体现出建筑单体的设计风格和品质，并且有时也是为了甲方特别提出有关的规定，我们需要对用地内的建筑环境进行一定程度的设计。由于是环境设计，普通并没有太多的局限和规定，也没有对应的数据支持。因此诸多以电脑制作总图的人便会在这里用图库和填充图案洋洋洒洒的充满整张总图，使得总平面图整体看来满满登登的都是环境。然而，事实上的总图环境设计绝不能这样马虎了事，环境设计，重在设计二字。可能不需要画得那么密麻，但重要的是在于一种设计的思路，讲究因地...
