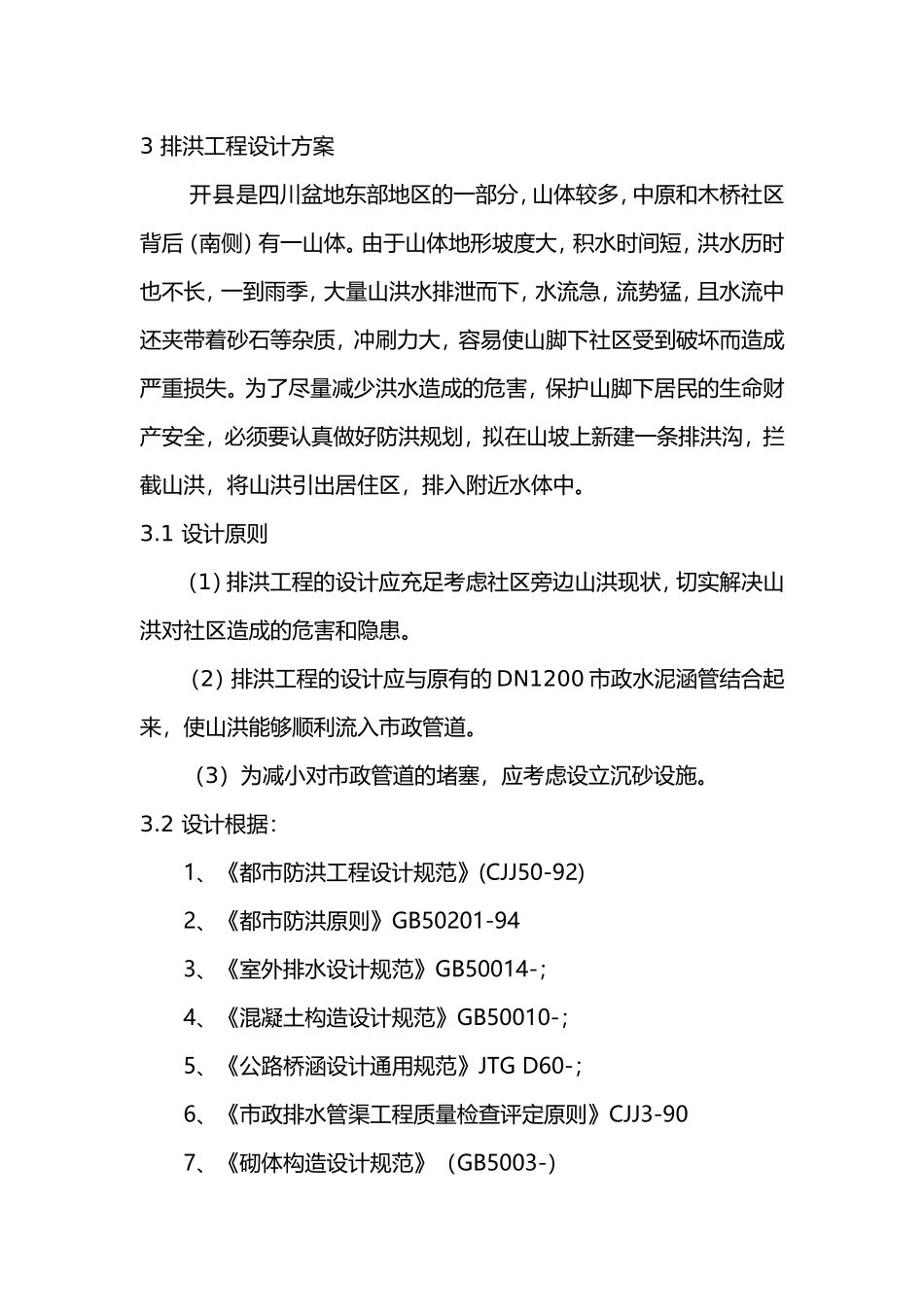

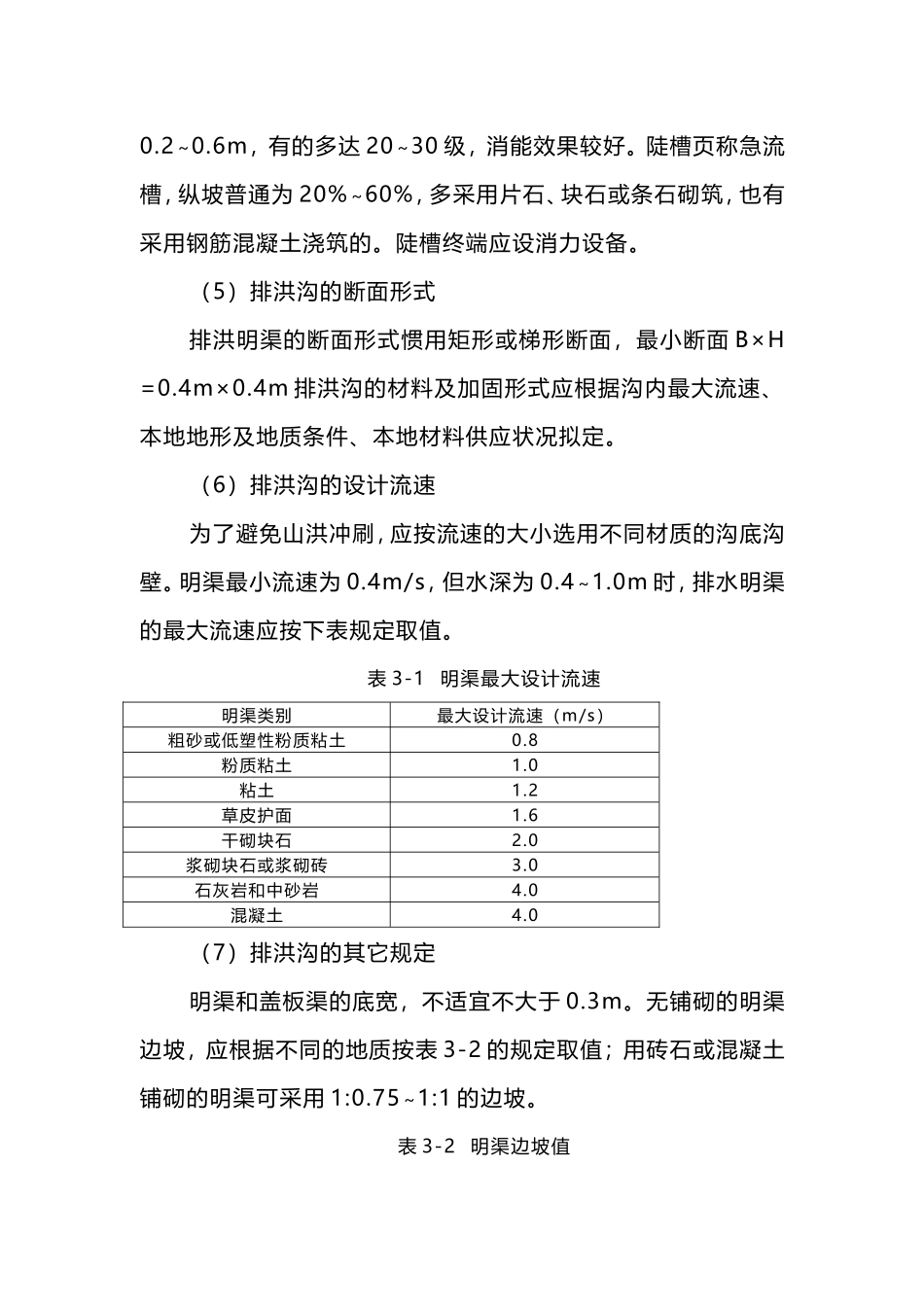

3排洪工程设计方案开县是四川盆地东部地区的一部分,山体较多,中原和木桥社区背后(南侧)有一山体。由于山体地形坡度大,积水时间短,洪水历时也不长,一到雨季,大量山洪水排泄而下,水流急,流势猛,且水流中还夹带着砂石等杂质,冲刷力大,容易使山脚下社区受到破坏而造成严重损失。为了尽量减少洪水造成的危害,保护山脚下居民的生命财产安全,必须要认真做好防洪规划,拟在山坡上新建一条排洪沟,拦截山洪,将山洪引出居住区,排入附近水体中。3.1设计原则(1)排洪工程的设计应充足考虑社区旁边山洪现状,切实解决山洪对社区造成的危害和隐患。(2)排洪工程的设计应与原有的DN1200市政水泥涵管结合起来,使山洪能够顺利流入市政管道。(3)为减小对市政管道的堵塞,应考虑设立沉砂设施。3.2设计根据:1、《都市防洪工程设计规范》(CJJ50-92)2、《都市防洪原则》GB50201-943、《室外排水设计规范》GB50014-;4、《混凝土构造设计规范》GB50010-;5、《公路桥涵设计通用规范》JTGD60-;6、《市政排水管渠工程质量检查评定原则》CJJ3-907、《砌体构造设计规范》(GB5003-)8、《砼构造设计规范》(GB50010-)9、实测地形图。3.3排洪沟设计要点(1)排洪沟应尽量运用原有山洪沟,必要时可作适宜整修原有山洪沟是山洪若干年来冲刷形成的,其形状、底板都比较稳定,因此应尽量运用原有的天然沟道作排洪沟。当运用原有沟不能满足设计规定而必须加以整修时,应注意不适宜大改大动,尽量不要变化原有沟道的水力条件,而要因势利导,畅通下泄。(2)排洪沟应尽量运用自然地形坡度排洪沟的走向,应沿大部分地面水流的垂直方向,因此应充足运用地形坡度,使截流的山洪水能以最短距离重力流入受纳水体。(3)排洪沟采用明渠或暗渠应视具体条件拟定普通排洪沟最佳次用明渠,但当排洪沟通过市区或厂区时,由于建筑密度较高、交通量大,应采用暗渠。(4)排洪沟纵坡的拟定排洪沟的纵坡应根据地形、地质、护砌、原有排洪沟坡度以及冲淤状况等条件拟定,普通不不大于1%,设计纵坡时,要使沟内水流速度均匀增加,以避免沟内产生淤积。当纵坡很大时,应考虑设立跌水或陡槽,但不得设在转弯处。一次跌水高度普通为0.2~0.6m,有的多达20~30级,消能效果较好。陡槽页称急流槽,纵坡普通为20%~60%,多采用片石、块石或条石砌筑,也有采用钢筋混凝土浇筑的。陡槽终端应设消力设备。(5)排洪沟的断面形式排洪明渠的断面形式惯用矩形或梯形断面,最小断面B×H=0.4m×0.4m排洪沟的材料及加固形式应根据沟内最大流速、本地地形及地质条件、本地材料供应状况拟定。(6)排洪沟的设计流速为了避免山洪冲刷,应按流速的大小选用不同材质的沟底沟壁。明渠最小流速为0.4m/s,但水深为0.4~1.0m时,排水明渠的最大流速应按下表规定取值。表3-1明渠最大设计流速明渠类别最大设计流速(m/s)粗砂或低塑性粉质粘土0.8粉质粘土1.0粘土1.2草皮护面1.6干砌块石2.0浆砌块石或浆砌砖3.0石灰岩和中砂岩4.0混凝土4.0(7)排洪沟的其它规定明渠和盖板渠的底宽,不适宜不大于0.3m。无铺砌的明渠边坡,应根据不同的地质按表3-2的规定取值;用砖石或混凝土铺砌的明渠可采用1:0.75~1:1的边坡。表3-2明渠边坡值地质边坡粉砂1:3~1:3.5松散的细砂、中砂和粗砂1:2~1:2.5密实的细砂、中砂、粗砂或粘质粉土1:1.5~1:2粉质粘土或粘土砾石或卵石1:1.25~1:1.5半岩性土1:0.5~1:1风化岩石1:0.25~1:0.5岩石1:0.1~1:0.253.4排洪沟设计计算3.4.1设计防洪原则在进行防洪工程设计时,首先要拟定洪峰设计流量,然后根据该流量拟定工程规模。为了精确、合理地拟定某项工程规模,需要根据该工程的性质、范畴以及重要性等因素,选定某一频率作为计算洪峰流量的原则,称为防洪设计原则。实际工作中普通惯用重现期衡量设计原则的高低,即重现期越大,则设计原则越高,工程规模也就越大;反之,设计原则低,工程规模小。根据我国现有山洪防治原则及工程运行状况,山洪防治原则见表3-3。表3-3山洪防治原则工程等别防护对象防洪原则频率(%)重现期(a)二大型工业公司、重要中型公司2~150~100三中小型工业公司5~220~50四工业公司生活区...
