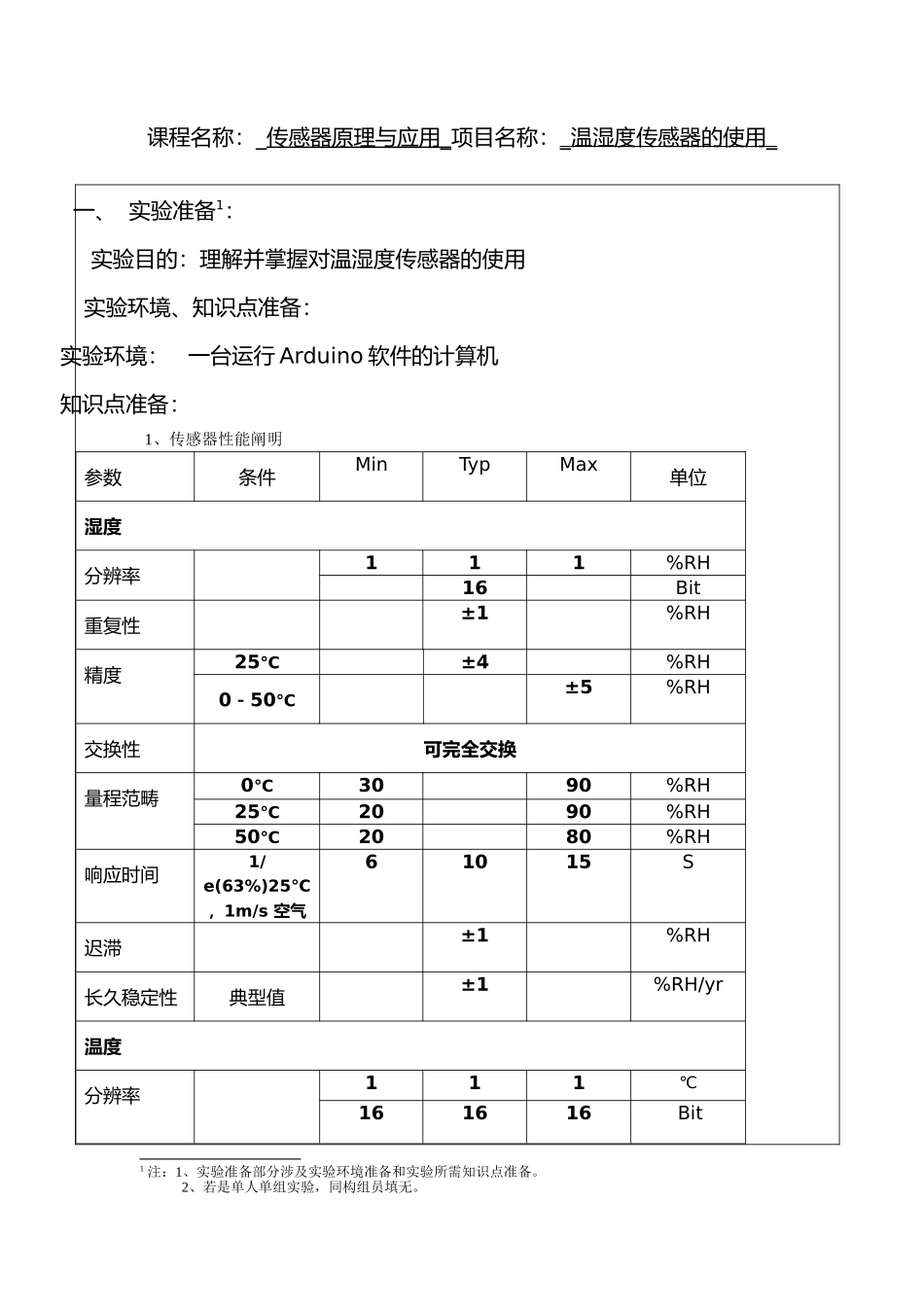

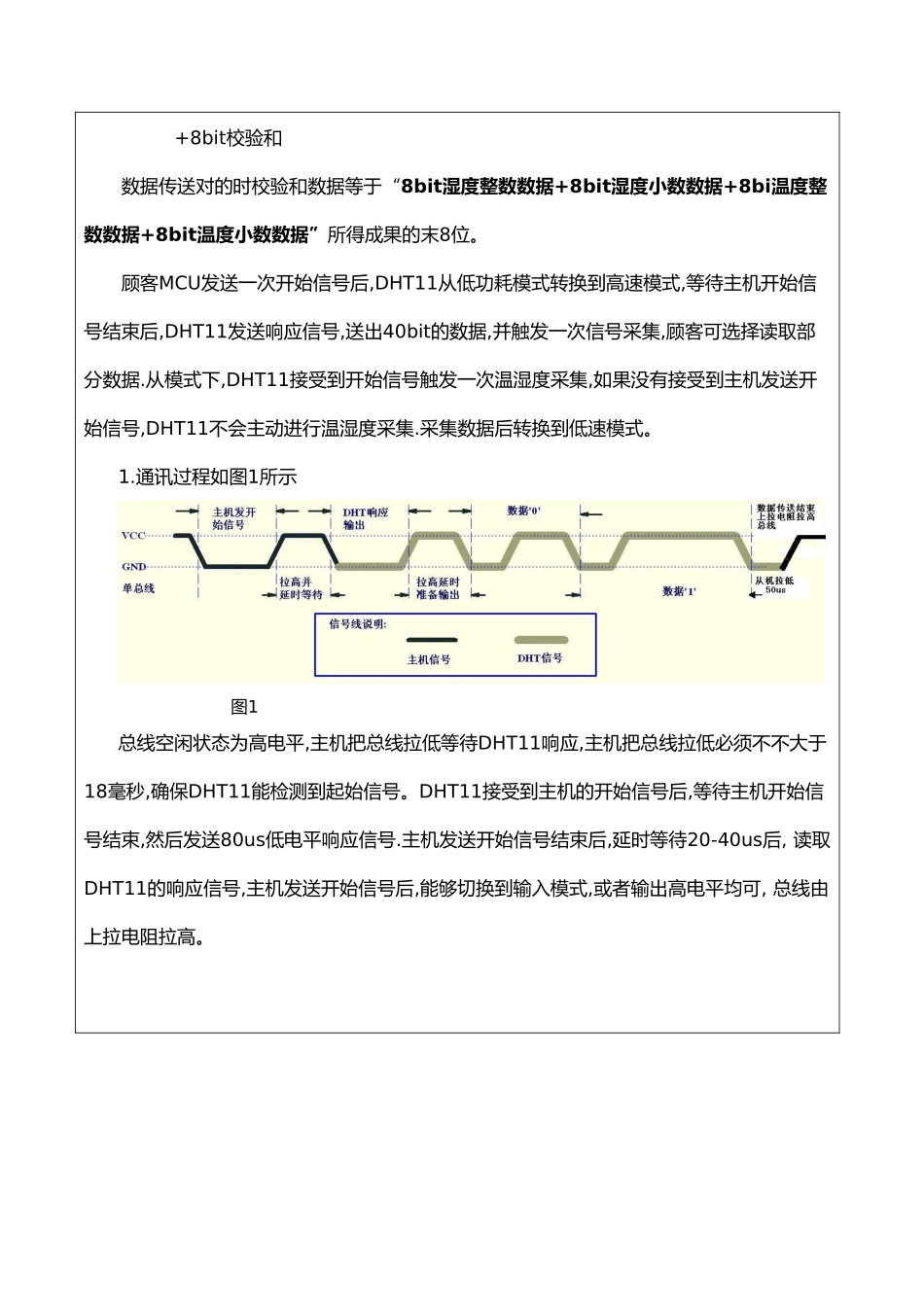

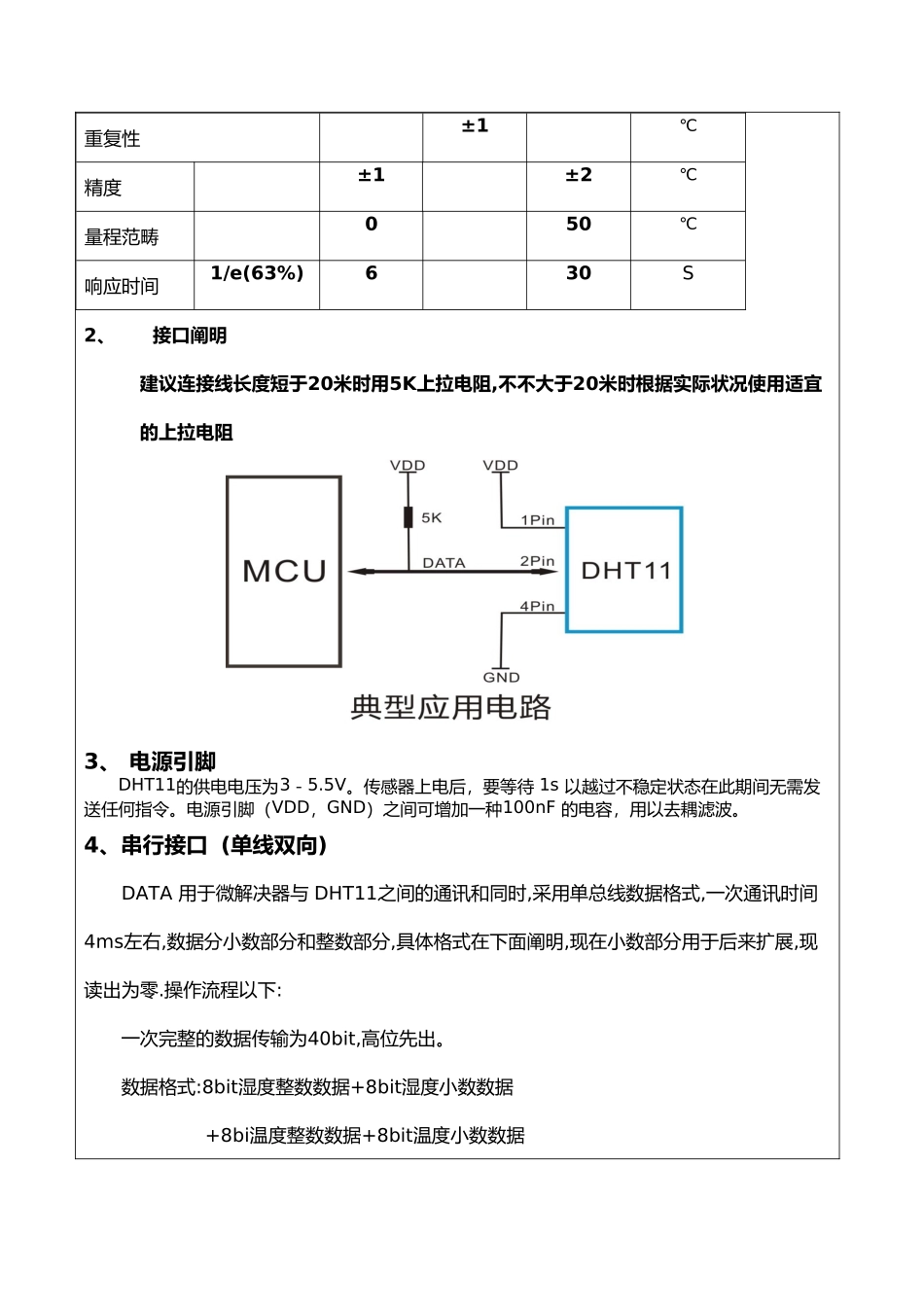

课程名称：_传感器原理与应用_项目名称：_温湿度传感器的使用_一、实验准备1：实验目的：理解并掌握对温湿度传感器的使用实验环境、知识点准备：实验环境：一台运行Arduino软件的计算机知识点准备：1、传感器性能阐明参数条件MinTypMax单位湿度分辨率111%RH16Bit重复性±1%RH精度25℃±4%RH0－50℃±5%RH交换性可完全交换量程范畴0℃3090%RH25℃2090%RH50℃2080%RH响应时间1/e(63%)25℃，1m/s空气61015S迟滞±1%RH长久稳定性典型值±1%RH/yr温度分辨率111℃161616Bit1注：1、实验准备部分涉及实验环境准备和实验所需知识点准备。2、若是单人单组实验，同构组员填无。重复性±1℃精度±1±2℃量程范畴050℃响应时间1/e(63%)630S2、接口阐明建议连接线长度短于20米时用5K上拉电阻,不不大于20米时根据实际状况使用适宜的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。传感器上电后，要等待1s以越过不稳定状态在此期间无需发送任何指令。电源引脚（VDD，GND）之间可增加一种100nF的电容，用以去耦滤波。4、串行接口(单线双向)DATA用于微解决器与DHT11之间的通讯和同时,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面阐明,现在小数部分用于后来扩展,现读出为零.操作流程以下:一次完整的数据传输为40bit,高位先出。数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和数据传送对的时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得成果的末8位。顾客MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,顾客可选择读取部分数据.从模式下,DHT11接受到开始信号触发一次温湿度采集,如果没有接受到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。1.通讯过程如图1所示图1总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须不不大于18毫秒,确保DHT11能检测到起始信号。DHT11接受到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后,读取DHT11的响应信号,主机发送开始信号后,能够切换到输入模式,或者输出高电平均可,总线由上拉电阻拉高。图2总线为低电平,阐明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路与否连接正常.当最后一bit数据传送完毕后，DHT11拉低总线50us,随即总线由上拉电阻拉高进入空闲状态。数字0信号表达办法如图4所示图4数字1信号表达办法.如图5所示图55、测量分辨率测量分辨率分别为8bit（温度）、8bit（湿度）。6、电气特性VDD=5V，T=25℃，除非特殊标注参数条件mintypmax单位供电DC355.5V供电电流测量0.52.5mA平均0.21mA待机100150uA采样周期秒1次注:采样周期间隔不得低于1秒钟。7、应用信息7.1工作与贮存条件超出建议的工作范畴可能造成高达3%RH的临时性漂移信号。返回正常工作条后，传感器会缓慢地向校准状态恢复。要加速恢复进程/可参阅7.3小节的“恢复解决”。在非正常工作条件下长时间使用会加速产品的老化过程。7.2暴露在化学物质中电阻式湿度传感器的感应层会受到化学蒸汽的干扰，化学物质在感应层中的扩散可能造成测量值漂移和敏捷度下降。在一种纯净的环境中，污染物质会缓慢地释放出去。下文所述的恢复解决将加速实现这一过程。高浓度的化学污染会造成传感器感应层的彻底损坏。7.3恢复解决置于极限工作条件下或化学蒸汽中的传感器，通过以下解决程序，可使其恢复到校准时的状态。在50-60℃和<10%RH的湿度条件下保持2小时（烘干）；随即在20-30℃和>70%RH的湿度条件下保持5小时以上。7.4温度影响气体的相对湿度，在很大程度上依赖于温度。因此在测量湿度时，应尽量确保湿度传感器在同一温度下工作。如果与释放热量的电子元件共用一种印刷线路板，在安装时应尽量将DHT11远离电子...
