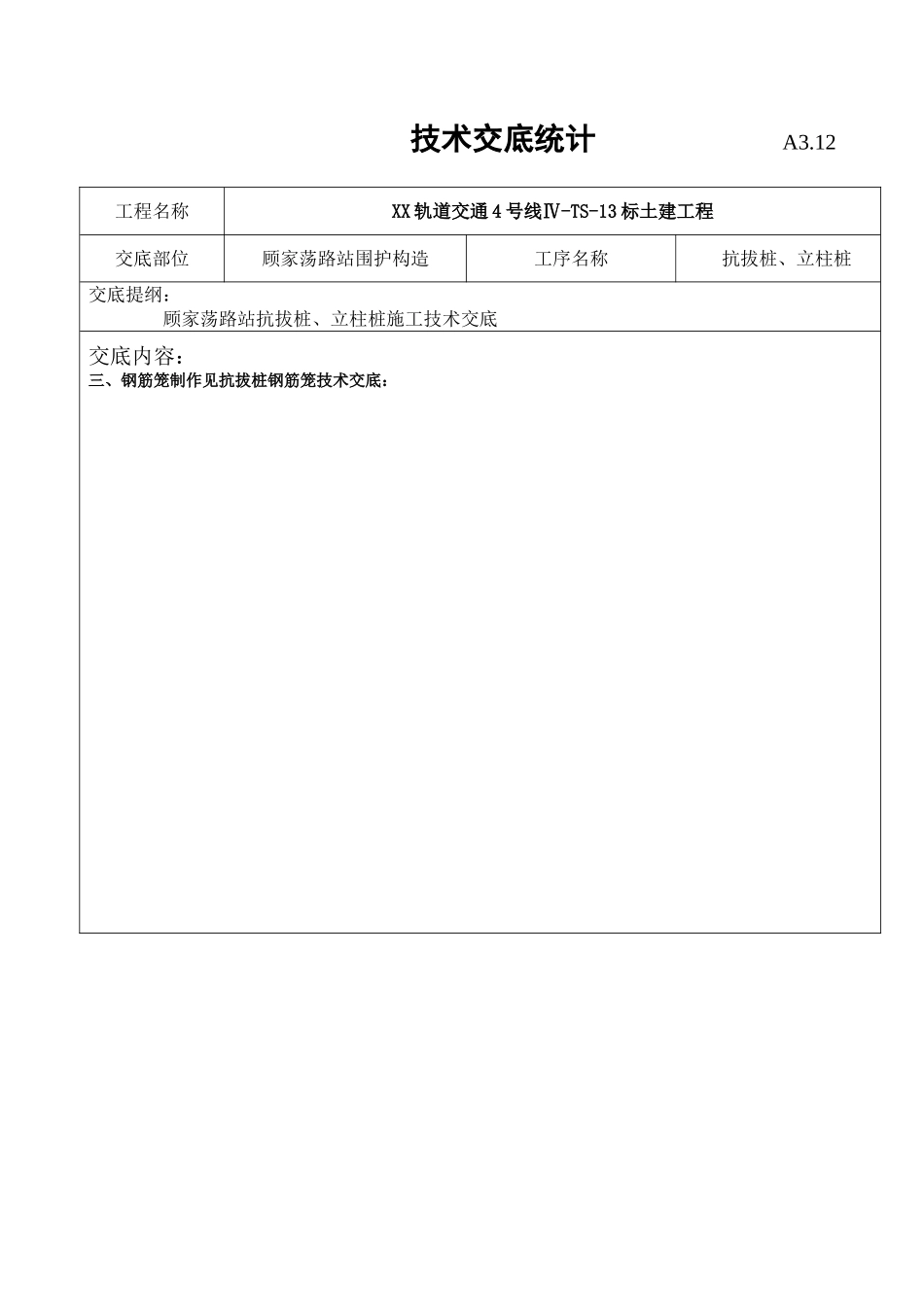

2025年抗拔桩立柱桩技术交底_第1页
1/9

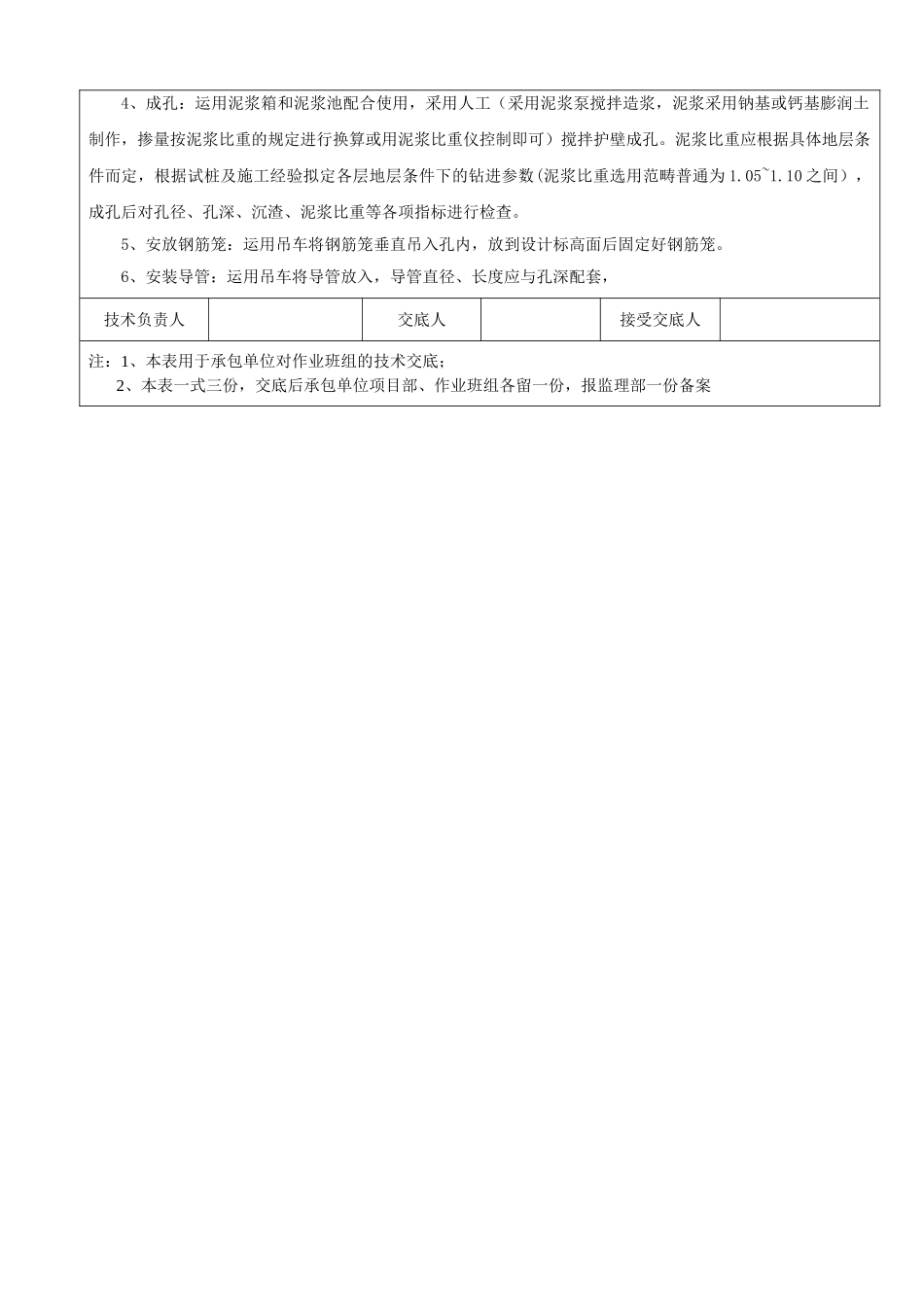

2025年抗拔桩立柱桩技术交底_第2页
2/9

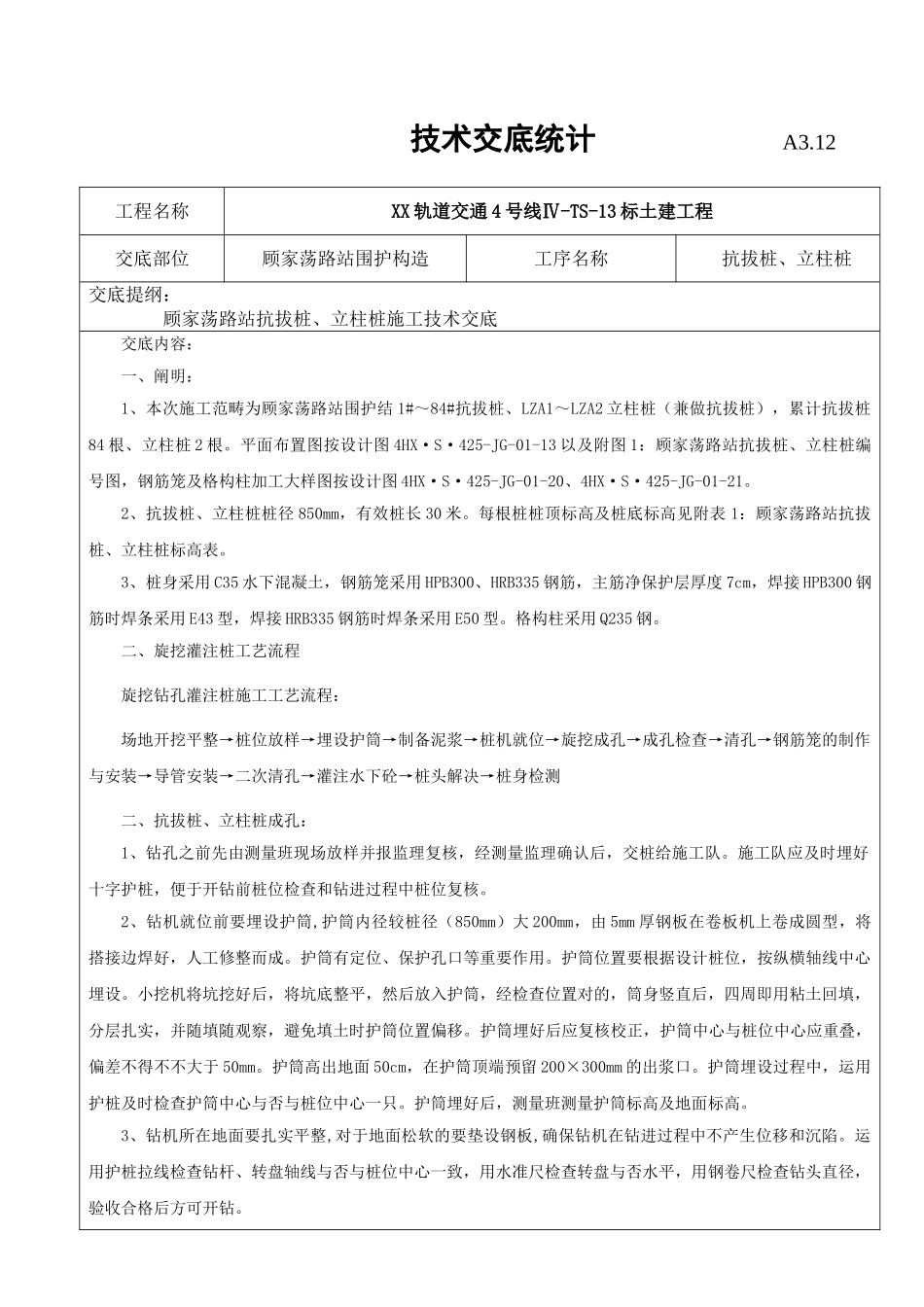

2025年抗拔桩立柱桩技术交底_第3页
3/9
技术交底统计A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护构造工序名称抗拔桩、立柱桩交底提纲:顾家荡路站抗拔桩、立柱桩施工技术交底交底内容:一、阐明:1、本次施工范畴为顾家荡路站围护结1#~84#抗拔桩、LZA1~LZA2立柱桩(兼做抗拔桩),累计抗拔桩84根、立柱桩2根。平面布置图按设计图4HX·S·425-JG-01-13以及附图1:顾家荡路站抗拔桩、立柱桩编号图,钢筋笼及格构柱加工大样图按设计图4HX·S·425-JG-01-20、4HX·S·425-JG-01-21。2、抗拔桩、立柱桩桩径850mm,有效桩长30米。每根桩桩顶标高及桩底标高见附表1:顾家荡路站抗拔桩、立柱桩标高表。3、桩身采用C35水下混凝土,钢筋笼采用HPB300、HRB335钢筋,主筋净保护层厚度7cm,焊接HPB300钢筋时焊条采用E43型,焊接HRB335钢筋时焊条采用E50型。格构柱采用Q235钢。二、旋挖灌注桩工艺流程旋挖钻孔灌注桩施工工艺流程:场地开挖平整→桩位放样→埋设护筒→制备泥浆→桩机就位→旋挖成孔→成孔检查→清孔→钢筋笼的制作与安装→导管安装→二次清孔→灌注水下砼→桩头解决→桩身检测二、抗拔桩、立柱桩成孔:1、钻孔之前先由测量班现场放样并报监理复核,经测量监理确认后,交桩给施工队。施工队应及时埋好十字护桩,便于开钻前桩位检查和钻进过程中桩位复核。2、钻机就位前要埋设护筒,护筒内径较桩径(850mm)大200mm,由5mm厚钢板在卷板机上卷成圆型,将搭接边焊好,人工修整而成。护筒有定位、保护孔口等重要作用。护筒位置要根据设计桩位,按纵横轴线中心埋设。小挖机将坑挖好后,将坑底整平,然后放入护筒,经检查位置对的,筒身竖直后,四周即用粘土回填,分层扎实,并随填随观察,避免填土时护筒位置偏移。护筒埋好后应复核校正,护筒中心与桩位中心应重叠,偏差不得不不大于50mm。护筒高出地面50cm,在护筒顶端预留200×300mm的出浆口。护筒埋设过程中,运用护桩及时检查护筒中心与否与桩位中心一只。护筒埋好后,测量班测量护筒标高及地面标高。3、钻机所在地面要扎实平整,对于地面松软的要垫设钢板,确保钻机在钻进过程中不产生位移和沉陷。运用护桩拉线检查钻杆、转盘轴线与否与桩位中心一致,用水准尺检查转盘与否水平,用钢卷尺检查钻头直径,验收合格后方可开钻。4、成孔:运用泥浆箱和泥浆池配合使用,采用人工(采用泥浆泵搅拌造浆,泥浆采用钠基或钙基膨润土制作,掺量按泥浆比重的规定进行换算或用泥浆比重仪控制即可)搅拌护壁成孔。泥浆比重应根据具体地层条件而定,根据试桩及施工经验拟定各层地层条件下的钻进参数(泥浆比重选用范畴普通为1.05~1.10之间),成孔后对孔径、孔深、沉渣、泥浆比重等各项指标进行检查。5、安放钢筋笼:运用吊车将钢筋笼垂直吊入孔内,放到设计标高面后固定好钢筋笼。6、安装导管:运用吊车将导管放入,导管直径、长度应与孔深配套,技术负责人交底人接受交底人注:1、本表用于承包单位对作业班组的技术交底;2、本表一式三份,交底后承包单位项目部、作业班组各留一份,报监理部一份备案技术交底统计A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护构造工序名称抗拔桩、立柱桩交底提纲:顾家荡路站抗拔桩、立柱桩施工技术交底交底内容:三、钢筋笼制作见抗拔桩钢筋笼技术交底:技术交底统计A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护构造工序名称抗拔桩、立柱桩交底提纲:顾家荡路站抗拔桩、立柱桩施工技术交底交底内容:四、格构柱安装:格构柱为Q235钢,焊条采用E43型。LZA格构柱主材料为四根∠140×16角钢,角钢之间使用缀板连接,格构柱外尺寸为450×450mm,基底以上布置缀板1(300×380×12mm)按间距800mm设立,每断面4块;基底下列钢筋笼内的缀板2(150×380×10mm)按间距500mm设立,每断面4块。格构柱插入钢筋笼深度为2.5m,四边采用带弯钩Ф14螺纹钢与格构柱四边贴焊,然后焊接到钢筋笼的主筋上。Ф14贴焊钢筋间距300mm。安装完格构柱后与钢筋笼整体吊放入孔。五、混凝土灌注:1、混凝土灌注之前应进行二次清孔,来减少泥浆含砂率及泥浆比重达成灌注混凝土规定。二次清孔后的泥...
