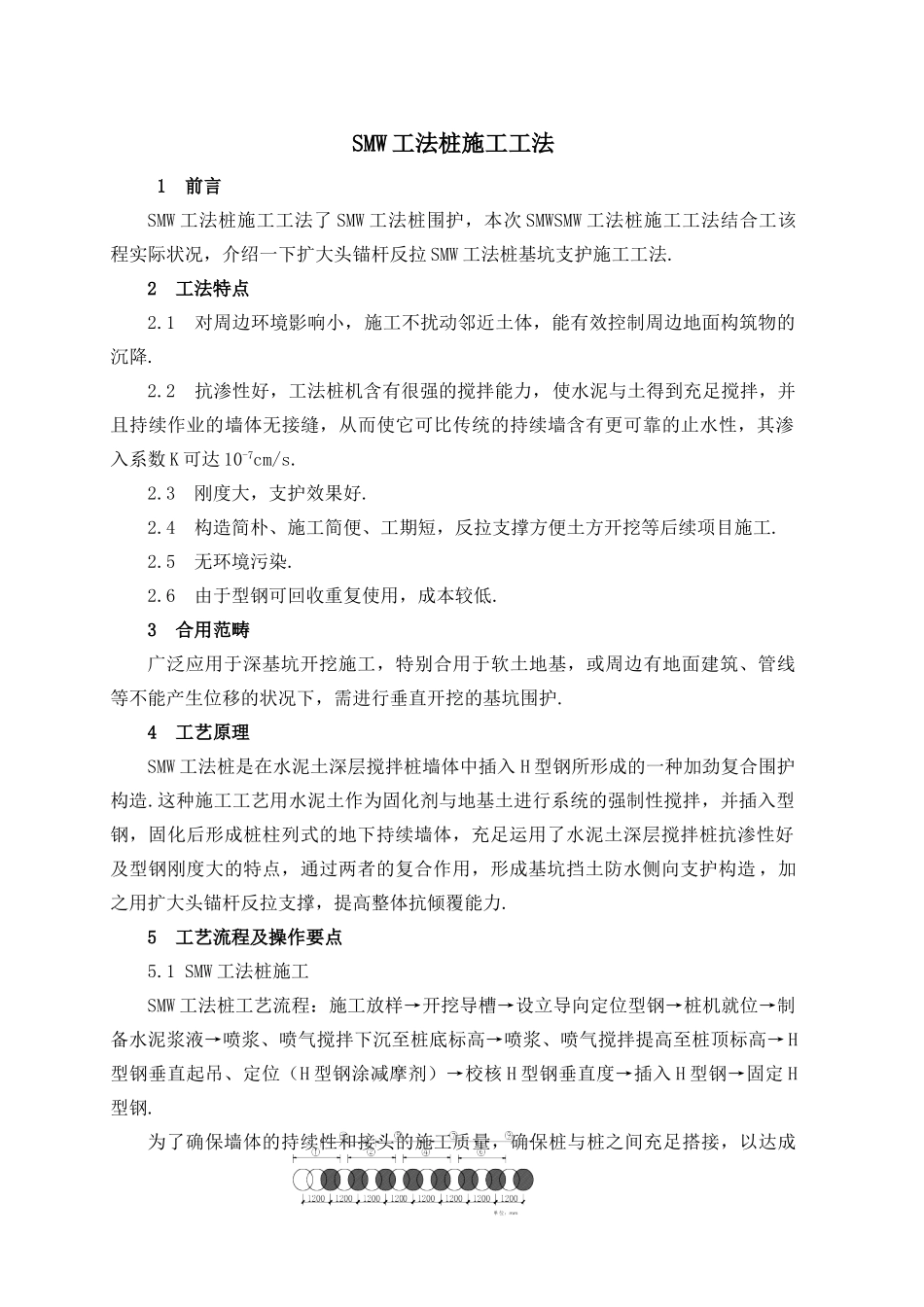

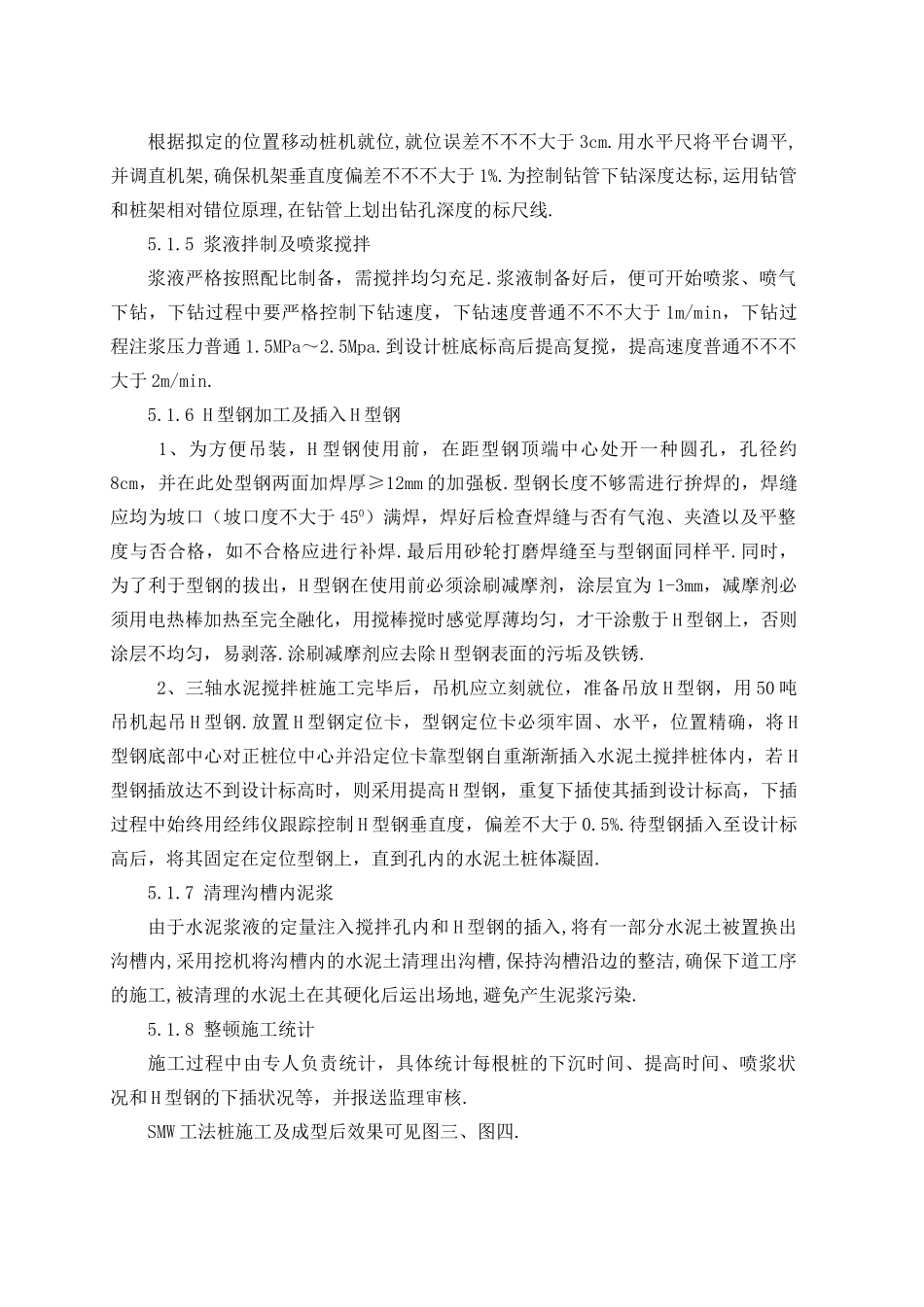

SMW工法桩施工工法1前言SMW工法桩施工工法了SMW工法桩围护，本次SMWSMW工法桩施工工法结合工该程实际状况，介绍一下扩大头锚杆反拉SMW工法桩基坑支护施工工法.2工法特点2.1对周边环境影响小，施工不扰动邻近土体，能有效控制周边地面构筑物的沉降.2.2抗渗性好，工法桩机含有很强的搅拌能力，使水泥与土得到充足搅拌，并且持续作业的墙体无接缝，从而使它可比传统的持续墙含有更可靠的止水性，其渗入系数K可达10-7cm/s.2.3刚度大，支护效果好.2.4构造简朴、施工简便、工期短，反拉支撑方便土方开挖等后续项目施工.2.5无环境污染.2.6由于型钢可回收重复使用，成本较低.3合用范畴广泛应用于深基坑开挖施工，特别合用于软土地基，或周边有地面建筑、管线等不能产生位移的状况下，需进行垂直开挖的基坑围护.4工艺原理SMW工法桩是在水泥土深层搅拌桩墙体中插入H型钢所形成的一种加劲复合围护构造.这种施工工艺用水泥土作为固化剂与地基土进行系统的强制性搅拌，并插入型钢，固化后形成桩柱列式的地下持续墙体，充足运用了水泥土深层搅拌桩抗渗性好及型钢刚度大的特点，通过两者的复合作用，形成基坑挡土防水侧向支护构造，加之用扩大头锚杆反拉支撑，提高整体抗倾覆能力.5工艺流程及操作要点5.1SMW工法桩施工SMW工法桩工艺流程：施工放样→开挖导槽→设立导向定位型钢→桩机就位→制备水泥浆液→喷浆、喷气搅拌下沉至桩底标高→喷浆、喷气搅拌提高至桩顶标高→H型钢垂直起吊、定位（H型钢涂减摩剂）→校核H型钢垂直度→插入H型钢→固定H型钢.为了确保墙体的持续性和接头的施工质量，确保桩与桩之间充足搭接，以达成止水作用，SMW工法施工采用跳槽式双孔全套复搅式连接型式，施工次序如（图一）所示（图中阴影部分为重复套钻部分）：5.1.1测量放线根据提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久及临时标志.确认无误后进行搅拌施工放样定位后做好测量技术复核单，提请监理进行复核验收.5.1.2开挖导槽沟槽开挖很重要，既起到初步导向作用，又是存储拱浆的需要.根据放样出的围护中心线开挖工作沟槽,沟槽宽度根据围护构造厚度拟定,深度为1米.遇有地下障碍时,运用空压机将地下障碍破除干净,如破除后产生过大的空洞,则需回填压实,重新开挖导槽,确保SMW施工顺利进行.5.1.3定位在开挖的工作沟槽两侧铺设导向定位型钢,按设计规定在导向定位型钢上做出钻孔位置和H型钢的插入位置.定位型钢必须放置固定好，必要时用点焊进行互相连接固定.（图二）5.1.4桩机就位图一：SMW工法桩施工次序图二：定位型钢示意图根据拟定的位置移动桩机就位,就位误差不不不大于3cm.用水平尺将平台调平,并调直机架,确保机架垂直度偏差不不不大于1%.为控制钻管下钻深度达标,运用钻管和桩架相对错位原理,在钻管上划出钻孔深度的标尺线.5.1.5浆液拌制及喷浆搅拌浆液严格按照配比制备，需搅拌均匀充足.浆液制备好后，便可开始喷浆、喷气下钻，下钻过程中要严格控制下钻速度，下钻速度普通不不不大于1m/min，下钻过程注浆压力普通1.5MPa～2.5Mpa.到设计桩底标高后提高复搅，提高速度普通不不不大于2m/min.5.1.6H型钢加工及插入H型钢1、为方便吊装，H型钢使用前，在距型钢顶端中心处开一种圆孔，孔径约8cm，并在此处型钢两面加焊厚≥12mm的加强板.型钢长度不够需进行拚焊的，焊缝应均为坡口（坡口度不大于450）满焊，焊好后检查焊缝与否有气泡、夹渣以及平整度与否合格，如不合格应进行补焊.最后用砂轮打磨焊缝至与型钢面同样平.同时，为了利于型钢的拔出，H型钢在使用前必须涂刷减摩剂，涂层宜为1-3mm，减摩剂必须用电热棒加热至完全融化，用搅棒搅时感觉厚薄均匀，才干涂敷于H型钢上，否则涂层不均匀，易剥落.涂刷减摩剂应去除H型钢表面的污垢及铁锈.2、三轴水泥搅拌桩施工完毕后，吊机应立刻就位，准备吊放H型钢，用50吨吊机起吊H型钢.放置H型钢定位卡，型钢定位卡必须牢固、水平，位置精确，将H型钢底部中心对正桩位中心并沿定位卡靠型钢自重渐渐插入水泥土搅拌桩体内，若H型钢插放达不到设计标高时，则采用提高H型钢，重复下插使其插到设计标高，下插过程中始终用经纬仪跟踪控制H型钢垂直度，偏差...
