2025年外墙淋水试验专项现场施工方法VIP免费

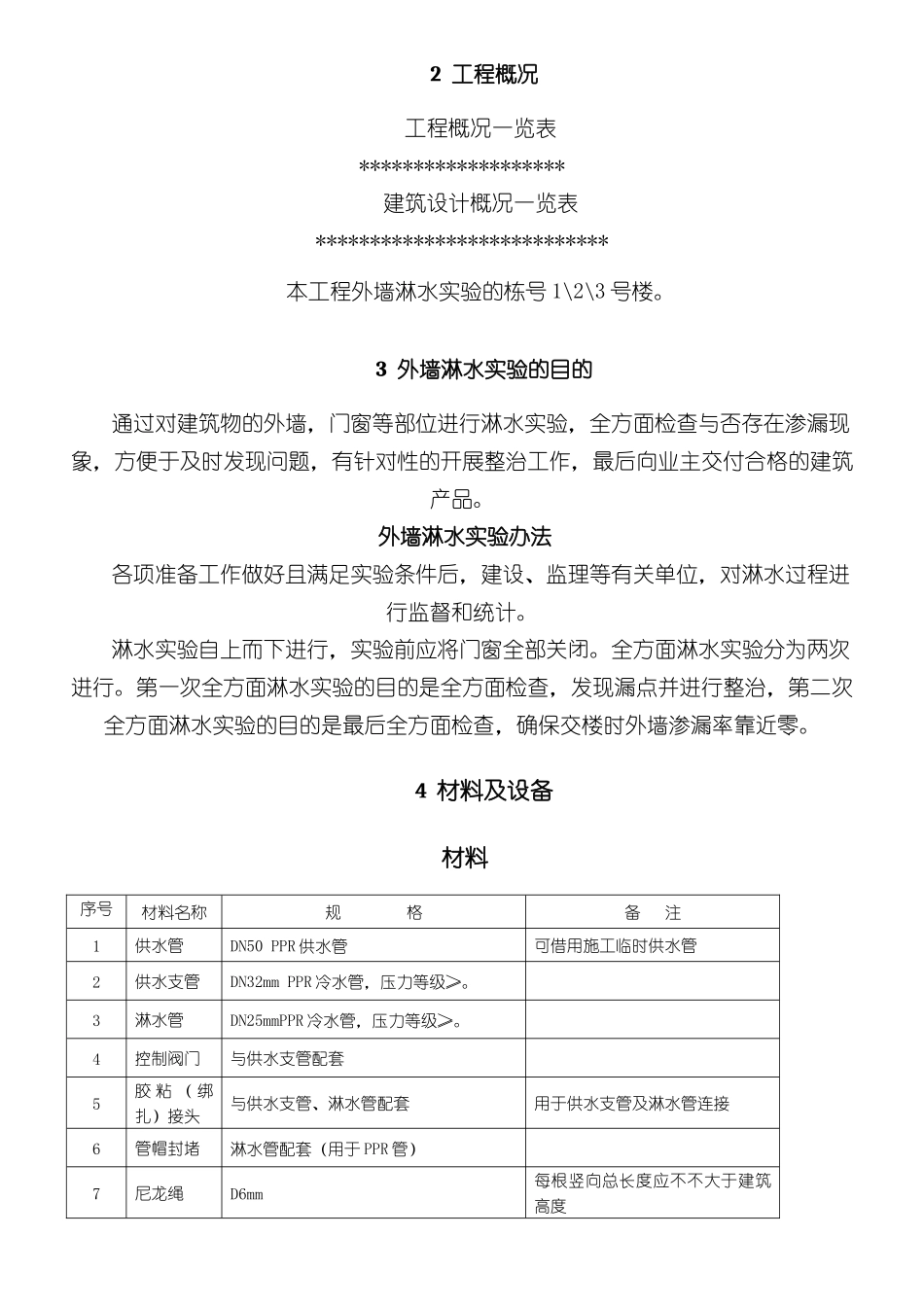

目录1编制根据编制根据（1)重庆市及永川区质量验收规定及文献；（2)总承包合同及金科实测实量规定；（3)本工程施工图纸及施工组织设计；（4)重庆住宅工程分户质量验收管理方法2工程概况工程概况一览表*******************建筑设计概况一览表***************************本工程外墙淋水实验的栋号1\2\3号楼。3外墙淋水实验的目的通过对建筑物的外墙，门窗等部位进行淋水实验，全方面检查与否存在渗漏现象，方便于及时发现问题，有针对性的开展整治工作，最后向业主交付合格的建筑产品。外墙淋水实验办法各项准备工作做好且满足实验条件后，建设、监理等有关单位，对淋水过程进行监督和统计。淋水实验自上而下进行，实验前应将门窗全部关闭。全方面淋水实验分为两次进行。第一次全方面淋水实验的目的是全方面检查，发现漏点并进行整治，第二次全方面淋水实验的目的是最后全方面检查，确保交楼时外墙渗漏率靠近零。4材料及设备材料序号材料名称规格备注1供水管DN50PPR供水管可借用施工临时供水管2供水支管DN32mmPPR冷水管，压力等级≥。3淋水管DN25mmPPR冷水管，压力等级≥。4控制阀门与供水支管配套5胶粘（绑扎）接头与供水支管、淋水管配套用于供水支管及淋水管连接6管帽封堵淋水管配套（用于PPR管）7尼龙绳D6mm每根竖向总长度应不不大于建筑高度设备序号材料名称规格数量备注1加压泵功率为11KW、扬程100米（扬程要不不大于建筑物总高度）3台可借用施工临时供水管，首层安装加压泵。2压力表量程—1MPa之间3块检测最不利点淋水管的水压。水源根据现场实际状况，现场施工用水源为市政管网。现场在29#楼负一层位置安装了2台功率为11KW、扬程100米的加压泵，顶层压力满足规定。5布管和淋水孔的布置供水支管及淋水管布管1.供水支管自顶层开始每隔3层（9m左右）设一道，一端接于施工临时供水管上，一端相连淋水管。各供水支管均配备一种水量水压调节控制阀门，以控制淋水管的水量及水压；当淋水管较长时应沿外墙均匀设立多个供水支管与淋水管连接，以确保最远端淋水点水压力。2.供水支管尽量布置在阳台附近，绑缚在栏杆等位置上。3.淋水管采用DN25PPR管，沿建筑外墙（阳台边、飘窗边）环四周设立。4.淋水管离墙面约100mm，离墙距离可通过尼龙绳水平固定。竖向用尼龙绳悬挂于顶层墙面顶部（尼龙绳上端固定于女儿墙顶），尼龙绳长度应不不大于建筑高度，固定点间距宜沿淋水管每2米左右一种。淋水管在楼层间升降通过尼龙绳上端与女儿墙顶固定点的收放来调节，也能够每隔3层固定布置，使其停置在所需的楼层。特殊淋不到的部位，能够采用人工淋水的方法解决。5.淋水管根据淋水实验的区段计划自顶层开始每隔3层（9m左右）逐步与淋水管的供水支管相连。6.淋水管安装应将“喷嘴”孔口对着墙体或窗体，以确保淋水在被检墙面形成持续水幕。若用胶管时，应随时注意调节“喷嘴”孔口的方向对着墙体或窗体，以确保淋水效果。7.淋水管的最不利淋水点管处应安装压力表，以检测最不利点淋水管的水压，确保淋水点的淋水效果。淋水孔的布置挂墙淋水管上每隔80mm钻孔“喷嘴”一种，钻孔直径为左右，应直线钻孔。“喷嘴”应对着墙体或窗体安装；阳台及露台处的淋水管上无需钻孔。供水支管及淋水管布管平面图（平面布置图见附图）6淋水实验检查人员构成和职责人员构成和职责根据本工程实际状况，本项目实验配备人员的构成和职责以下：序号工种姓名工作任务1项目负责人负责全方面统筹工作2工长***负责组织****楼的淋水实验有关工作***负责组织****楼的淋水实验有关工作***负责组织****楼的淋水实验有关工作**负责全方面过程质量监督3水电工**负责淋水管道布置安装，设备安装维护，加压等工作。4外门窗班组***负责外窗渗漏水的解决。5外墙班组***负责外墙饰面砖的渗水解决。6补墙班组***负责开裂灌浆的修复等工作。淋水实验期间，以上各人员必须到喷淋现场，各负其责，全程跟踪。淋水实验前，应提前24小时告知监理单位和建设单位，邀请其安排工作人员对淋水实验过程进行监督和统计。监理工程师必须对淋水实验的全过程进行旁站监理。现场检查人员要认真检查，对发现的渗漏点共同分析因素，并进行妥善解决。7淋水实...
