2025年篮球馆建声设计文件VIP免费

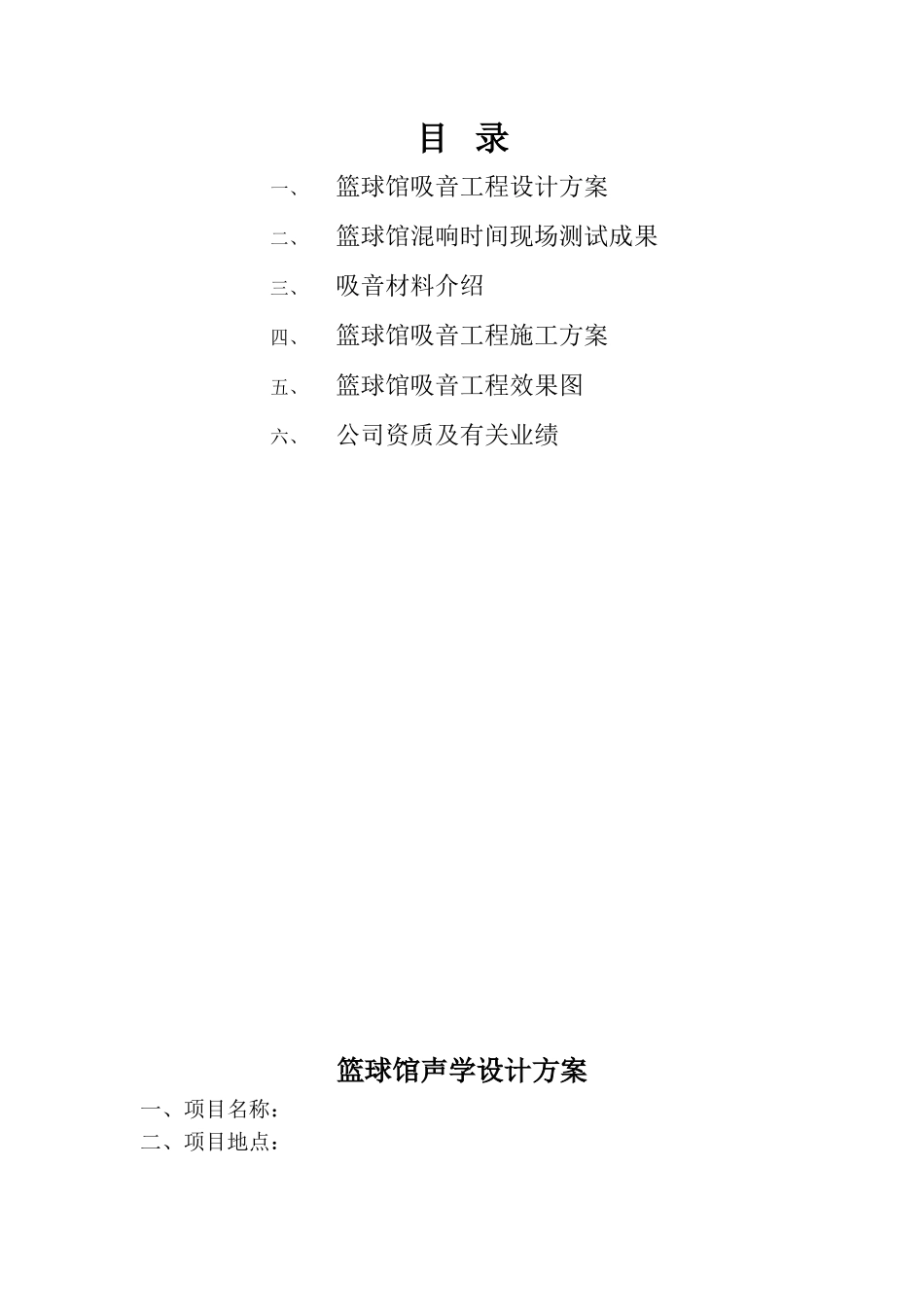

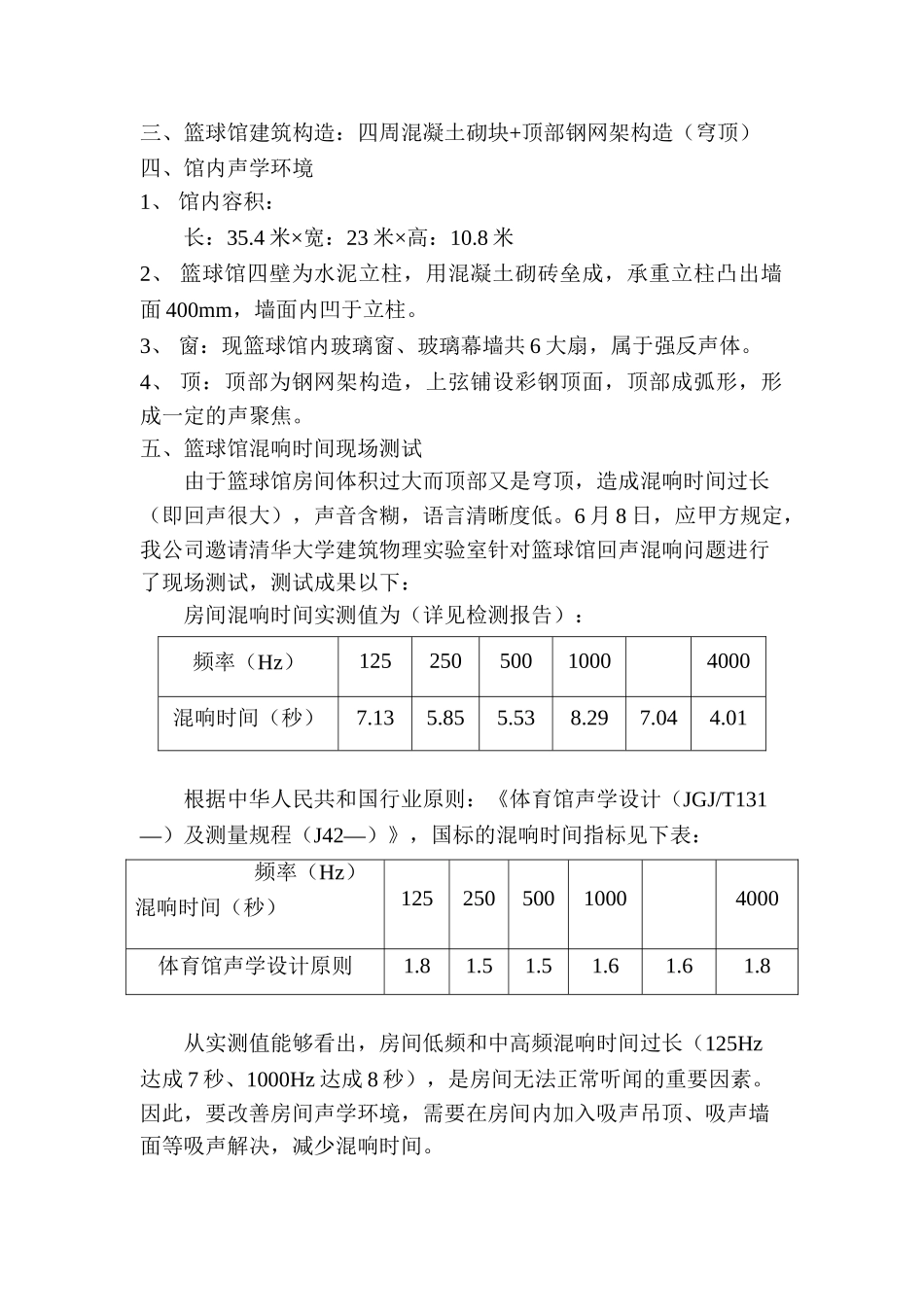

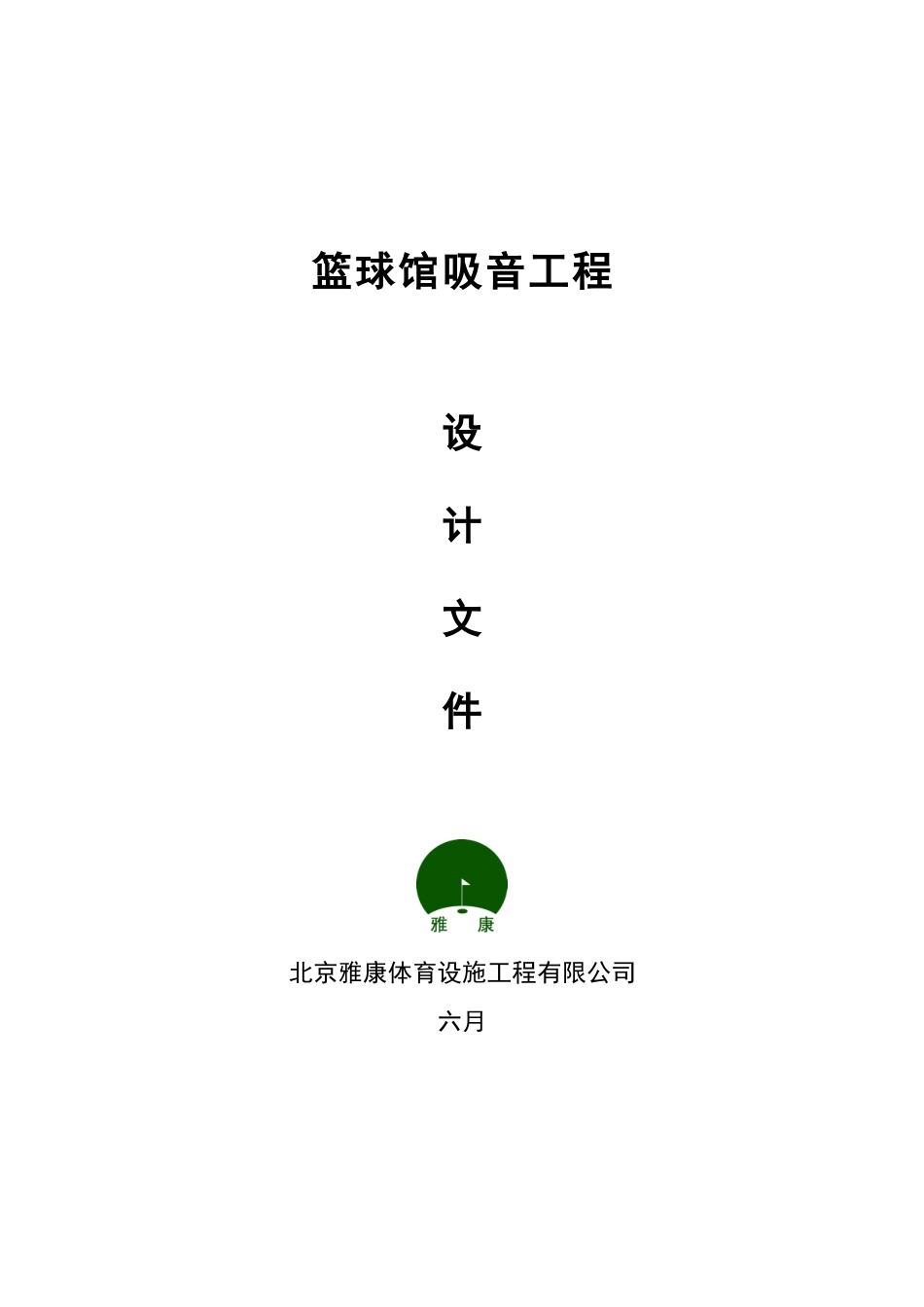

篮球馆吸音工程设计文件北京雅康体育设施工程有限公司六月目录一、篮球馆吸音工程设计方案二、篮球馆混响时间现场测试成果三、吸音材料介绍四、篮球馆吸音工程施工方案五、篮球馆吸音工程效果图六、公司资质及有关业绩篮球馆声学设计方案一、项目名称：二、项目地点：三、篮球馆建筑构造：四周混凝土砌块+顶部钢网架构造（穹顶）四、馆内声学环境1、馆内容积：长：35.4米×宽：23米×高：10.8米2、篮球馆四壁为水泥立柱，用混凝土砌砖垒成，承重立柱凸出墙面400mm，墙面内凹于立柱。3、窗：现篮球馆内玻璃窗、玻璃幕墙共6大扇，属于强反声体。4、顶：顶部为钢网架构造，上弦铺设彩钢顶面，顶部成弧形，形成一定的声聚焦。五、篮球馆混响时间现场测试由于篮球馆房间体积过大而顶部又是穹顶，造成混响时间过长（即回声很大），声音含糊，语言清晰度低。6月8日，应甲方规定，我公司邀请清华大学建筑物理实验室针对篮球馆回声混响问题进行了现场测试，测试成果以下：房间混响时间实测值为（详见检测报告）：频率（Hz）12525050010004000混响时间（秒）7.135.855.538.297.044.01根据中华人民共和国行业原则：《体育馆声学设计（JGJ/T131—）及测量规程（J42—）》，国标的混响时间指标见下表：频率（Hz）混响时间（秒）12525050010004000体育馆声学设计原则1.81.51.51.61.61.8从实测值能够看出，房间低频和中高频混响时间过长（125Hz达成7秒、1000Hz达成8秒），是房间无法正常听闻的重要因素。因此，要改善房间声学环境，需要在房间内加入吸声吊顶、吸声墙面等吸声解决，减少混响时间。六、声学设计方案根据篮球馆的实际状况和建筑材料的声学特性、建筑施工、美观度、费用等实际状况，我公司特制订以下声学解决方案：墙面：墙面安装穿孔铝塑吸音板，吸音板高4100mm，最低处距地面3000mm，最高处与篮球馆窗户下沿齐。吸音板后留有50mm空腔，空腔内填充调节吸音棉，能够有效地控制中低频噪音和混响时间过长的声学缺点，在施工过程中，应通过实时监测混响时间曲线，合理的调配吸音棉的位置和厚度。设计阐明：穿孔板预留后空填充吸音棉，是典型的霍姆亥兹共振器，能够较好地控制混响时间，同时铝塑穿孔吸音板在环保方面，无甲醛和有机挥发物释放，防火等级A级。综合考虑吸音效果、环保、防火等级和装饰效果四个方面因素，铝塑板是墙面吸音最佳选择。顶部：本场馆顶部为穹顶，采用钢网架构造，上部铺设彩钢板，因此顶部采用软包吸音体吊顶方式。为了不影响顶部采光，结合场馆的装饰效果，吸音体应在下玄穿插在采光带中间吊挂。设计阐明：本场馆顶部为穹顶，会在场馆内部形成声聚焦和颤动回声这两个声学缺点，使篮球馆声场成为非均匀声场。软包吸音体属于强吸音材质，吸音系数在0.95以上（95%的回声会被吸取）。均匀吊挂于篮球馆顶部的软包吸音体能够有效地解决声聚焦、非均匀声场这两种声学缺点，同时软包吸音体采用高温固化吸音棉的做法，确保了自重很轻、不易变形、吸音效果好的特点，非常合用于顶部吸音。使用材料平米数吸音系数美观等级(墙面)穿孔铝塑吸音板380m20.75最佳(顶部)软包吸音体400m20.95较好根据建筑声学计算，本方案能够达成的预期声学效果以下：频率（Hz）混响时间（秒）12525050010004000平均值现状7.135.855.538.297.044.016.3本方案2.92.32.21.81.92.52.2原则1.81.51.51.61.61.81.6故本方案能够达成比较满意的声学效果。吸音材料介绍我公司推荐专业吸声、隔声材料用于基地健身中心的篮球馆吸音工程。该产品生产设备先进，产品品质优良，通过了有关部门的各项检测，产品投放市场获得了良好的出名度和美誉度，得到了客户的一致好评。阻燃吸声环保装饰板是经数年研制成功的当今国际上最先进的建筑声学装饰材料，含有阻燃、轻体、耐擦洗、无毒、防尘透气、吸声、装饰性强、易于安装等多项优越性能。经清华大学建筑物理环境检测中心检测，阻燃吸声环保装饰板平均吸声系数和NRC降噪系数能够达成0.95以上，能够有效的控制室内混响时间，改善室内音质，减少噪声，性能卓越。阻燃吸声材料性能介绍防火性：经国家制订部门实验检测，阻燃吸声环保装饰防火等级为B1级。吸声性：阻燃吸...
