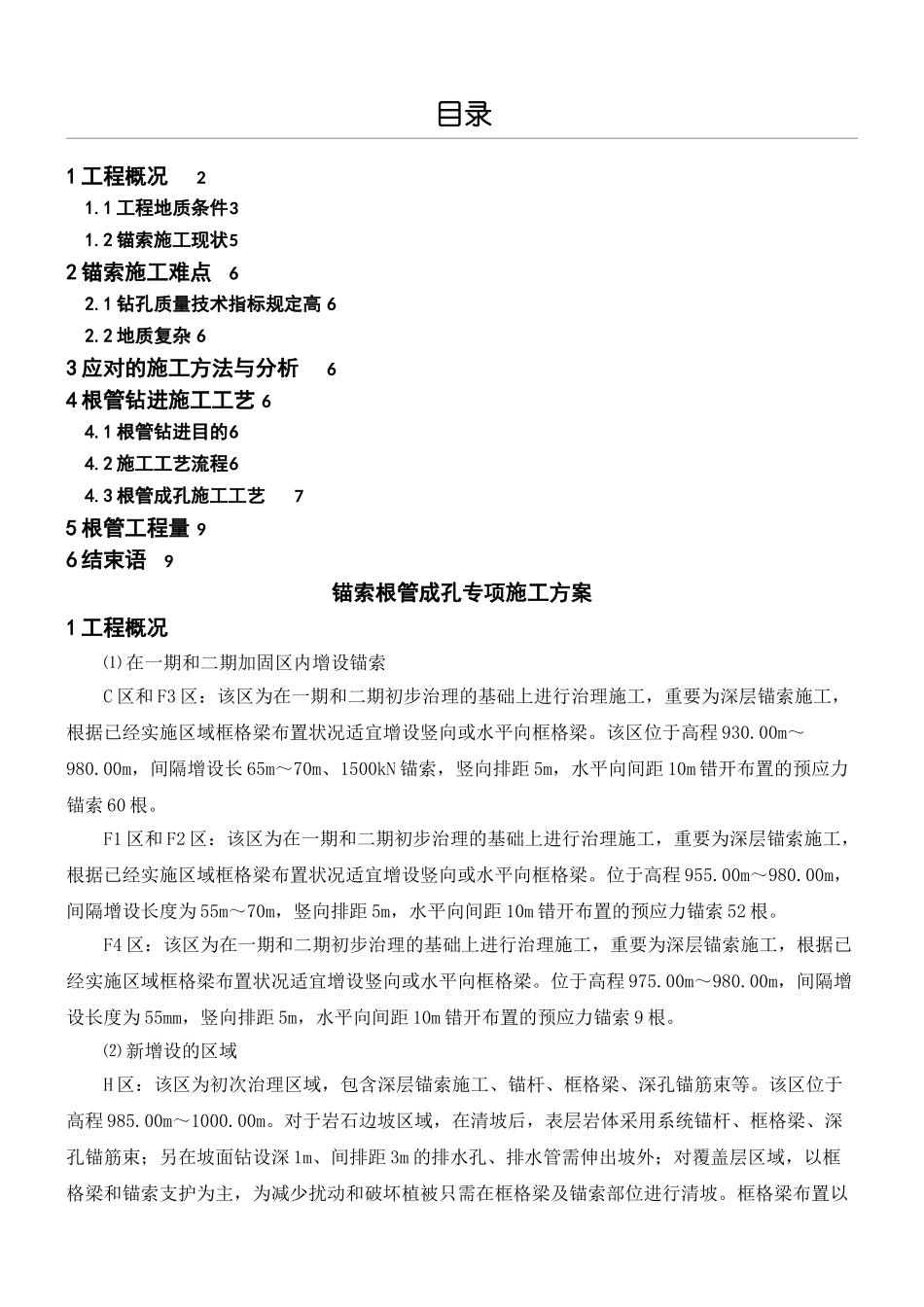

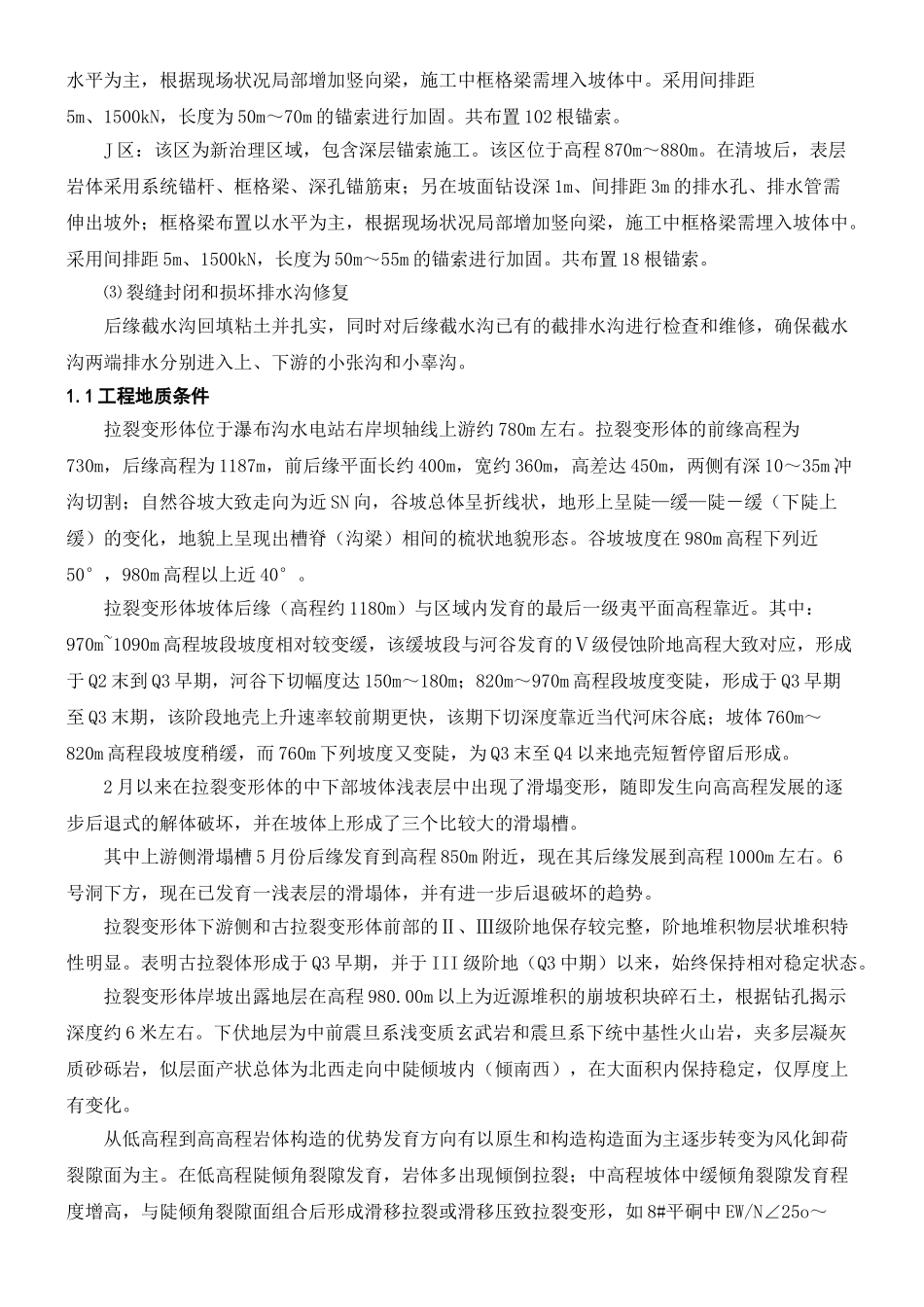

目录1工程概况21.1工程地质条件31.2锚索施工现状52锚索施工难点62.1钻孔质量技术指标规定高62.2地质复杂63应对的施工方法与分析64根管钻进施工工艺64.1根管钻进目的64.2施工工艺流程64.3根管成孔施工工艺75根管工程量96结束语9锚索根管成孔专项施工方案1工程概况⑴在一期和二期加固区内增设锚索C区和F3区:该区为在一期和二期初步治理的基础上进行治理施工,重要为深层锚索施工,根据已经实施区域框格梁布置状况适宜增设竖向或水平向框格梁。该区位于高程930.00m~980.00m,间隔增设长65m~70m、1500kN锚索,竖向排距5m,水平向间距10m错开布置的预应力锚索60根。F1区和F2区:该区为在一期和二期初步治理的基础上进行治理施工,重要为深层锚索施工,根据已经实施区域框格梁布置状况适宜增设竖向或水平向框格梁。位于高程955.00m~980.00m,间隔增设长度为55m~70m,竖向排距5m,水平向间距10m错开布置的预应力锚索52根。F4区:该区为在一期和二期初步治理的基础上进行治理施工,重要为深层锚索施工,根据已经实施区域框格梁布置状况适宜增设竖向或水平向框格梁。位于高程975.00m~980.00m,间隔增设长度为55mm,竖向排距5m,水平向间距10m错开布置的预应力锚索9根。⑵新增设的区域H区:该区为初次治理区域,包含深层锚索施工、锚杆、框格梁、深孔锚筋束等。该区位于高程985.00m~1000.00m。对于岩石边坡区域,在清坡后,表层岩体采用系统锚杆、框格梁、深孔锚筋束;另在坡面钻设深1m、间排距3m的排水孔、排水管需伸出坡外;对覆盖层区域,以框格梁和锚索支护为主,为减少扰动和破坏植被只需在框格梁及锚索部位进行清坡。框格梁布置以水平为主,根据现场状况局部增加竖向梁,施工中框格梁需埋入坡体中。采用间排距5m、1500kN,长度为50m~70m的锚索进行加固。共布置102根锚索。J区:该区为新治理区域,包含深层锚索施工。该区位于高程870m~880m。在清坡后,表层岩体采用系统锚杆、框格梁、深孔锚筋束;另在坡面钻设深1m、间排距3m的排水孔、排水管需伸出坡外;框格梁布置以水平为主,根据现场状况局部增加竖向梁,施工中框格梁需埋入坡体中。采用间排距5m、1500kN,长度为50m~55m的锚索进行加固。共布置18根锚索。⑶裂缝封闭和损坏排水沟修复后缘截水沟回填粘土并扎实,同时对后缘截水沟已有的截排水沟进行检查和维修,确保截水沟两端排水分别进入上、下游的小张沟和小辜沟。1.1工程地质条件拉裂变形体位于瀑布沟水电站右岸坝轴线上游约780m左右。拉裂变形体的前缘高程为730m,后缘高程为1187m,前后缘平面长约400m,宽约360m,高差达450m,两侧有深10~35m冲沟切割;自然谷坡大致走向为近SN向,谷坡总体呈折线状,地形上呈陡—缓—陡-缓(下陡上缓)的变化,地貌上呈现出槽脊(沟梁)相间的梳状地貌形态。谷坡坡度在980m高程下列近50°,980m高程以上近40°。拉裂变形体坡体后缘(高程约1180m)与区域内发育的最后一级夷平面高程靠近。其中:970m~1090m高程坡段坡度相对较变缓,该缓坡段与河谷发育的Ⅴ级侵蚀阶地高程大致对应,形成于Q2末到Q3早期,河谷下切幅度达150m~180m;820m~970m高程段坡度变陡,形成于Q3早期至Q3末期,该阶段地壳上升速率较前期更快,该期下切深度靠近当代河床谷底;坡体760m~820m高程段坡度稍缓,而760m下列坡度又变陡,为Q3末至Q4以来地壳短暂停留后形成。2月以来在拉裂变形体的中下部坡体浅表层中出现了滑塌变形,随即发生向高高程发展的逐步后退式的解体破坏,并在坡体上形成了三个比较大的滑塌槽。其中上游侧滑塌槽5月份后缘发育到高程850m附近,现在其后缘发展到高程1000m左右。6号洞下方,现在已发育一浅表层的滑塌体,并有进一步后退破坏的趋势。拉裂变形体下游侧和古拉裂变形体前部的Ⅱ、Ⅲ级阶地保存较完整,阶地堆积物层状堆积特性明显。表明古拉裂体形成于Q3早期,并于III级阶地(Q3中期)以来,始终保持相对稳定状态。拉裂变形体岸坡出露地层在高程980.00m以上为近源堆积的崩坡积块碎石土,根据钻孔揭示深度约6米左右。下伏地层为中前震旦系浅变质玄武岩和震旦系下统中基性火山岩,夹多层凝灰质砂砾岩,似层面产状总体为北西走向中陡倾...
