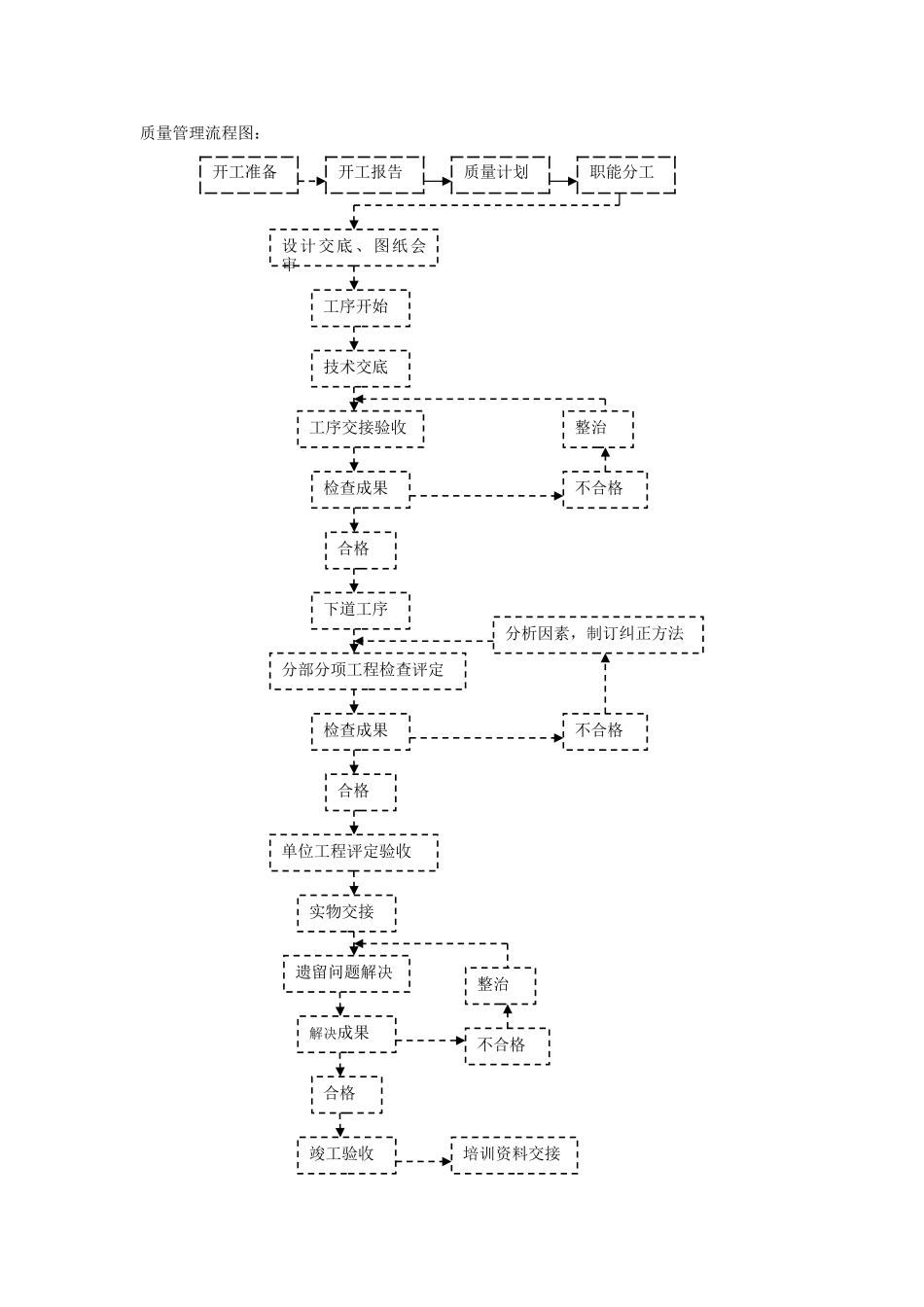

质量管理流程图：开工准备开工报告质量计划职能分工合格竣工验收解决成果单位工程评定验收实物交接遗留问题解决不合格整治培训资料交接设计交底、图纸会审工序开始技术交底下道工序工序交接验收检查成果合格分部分项工程检查评定检查成果不合格不合格分析因素，制订纠正方法整治合格质量控制工艺流程1．专项技术及质量控制确保方法1

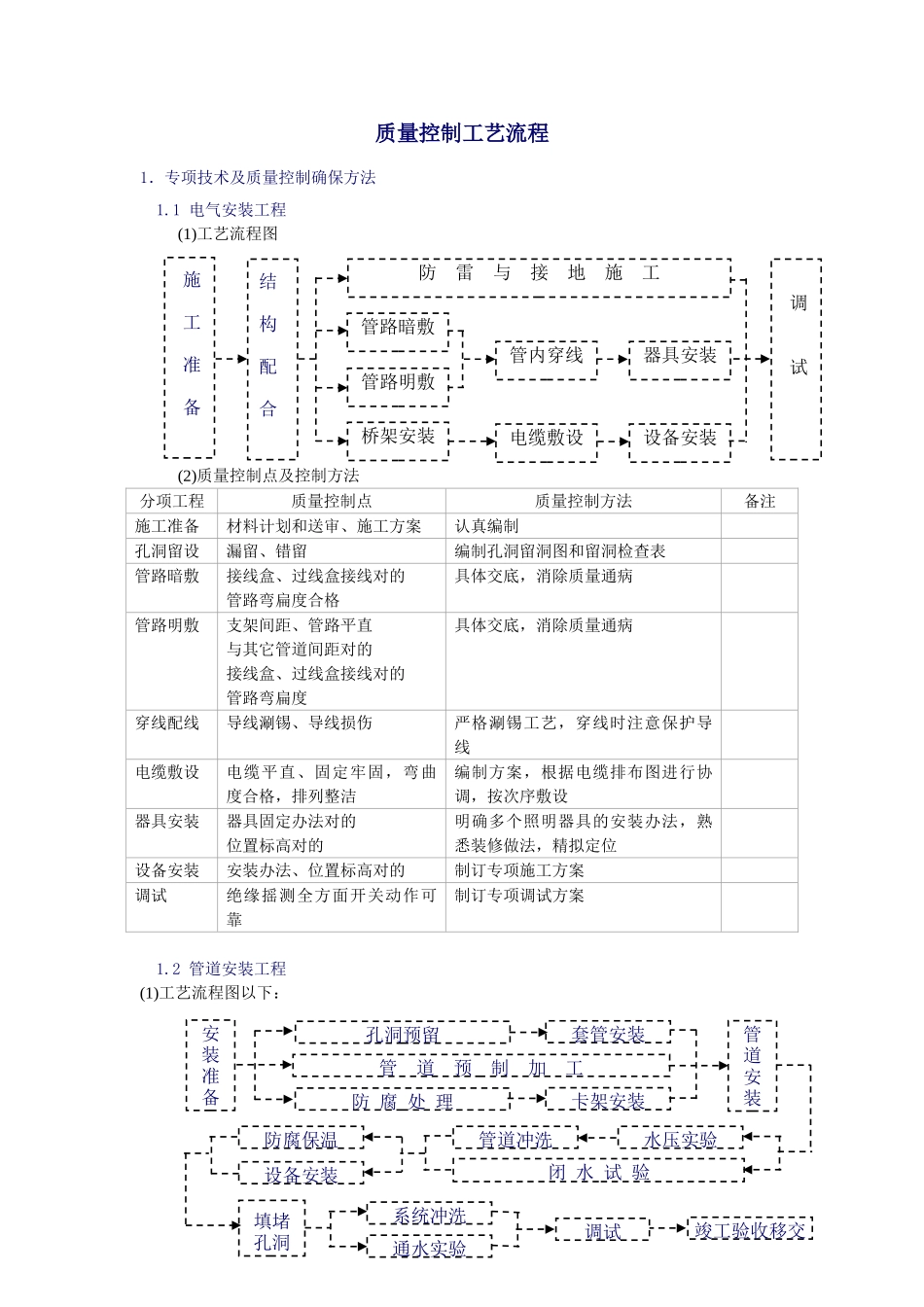

1电气安装工程(1)工艺流程图(2)质量控制点及控制方法分项工程质量控制点质量控制方法备注施工准备材料计划和送审、施工方案认真编制孔洞留设漏留、错留编制孔洞留洞图和留洞检查表管路暗敷接线盒、过线盒接线对的管路弯扁度合格具体交底，消除质量通病管路明敷支架间距、管路平直与其它管道间距对的接线盒、过线盒接线对的管路弯扁度具体交底，消除质量通病穿线配线导线涮锡、导线损伤严格涮锡工艺，穿线时注意保护导线电缆敷设电缆平直、固定牢固，弯曲度合格，排列整洁编制方案，根据电缆排布图进行协调，按次序敷设器具安装器具固定办法对的位置标高对的明确多个照明器具的安装办法，熟悉装修做法，精拟定位设备安装安装办法、位置标高对的制订专项施工方案调试绝缘摇测全方面开关动作可靠制订专项调试方案1

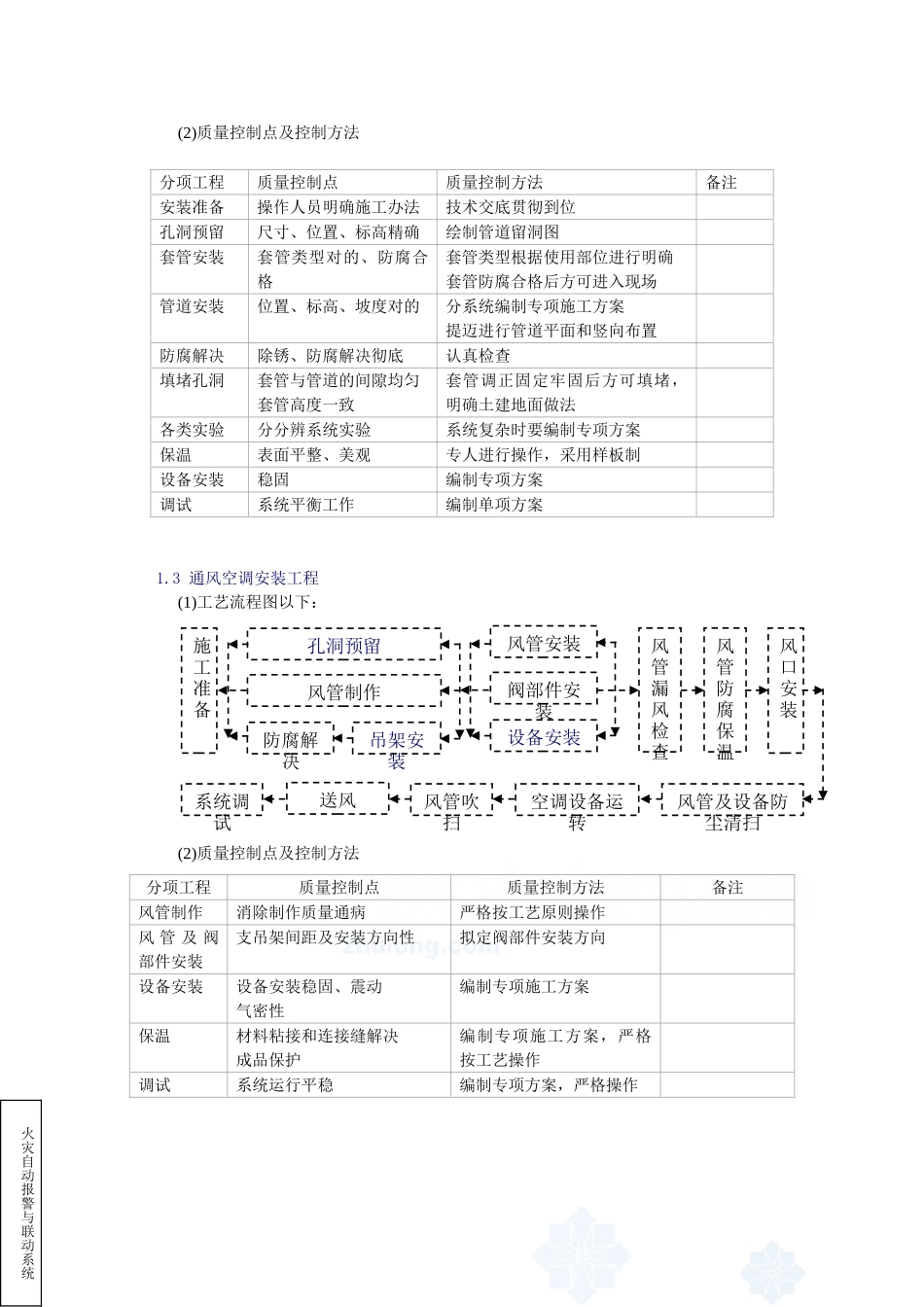

2管道安装工程(1)工艺流程图以下：施工准备管路明敷管路暗敷管内穿线器具安装电缆敷设设备安装桥架安装防雷与接地施工结构配合调试孔洞预留管道预制加工防腐处理卡架安装套管安装安装准备设备安装水压实验闭水试验防腐保温管道冲洗填堵孔洞系统冲洗通水实验调试竣工验收移交管道安装(2)质量控制点及控制方法分项工程质量控制点质量控制方法备注安装准备操作人员明确施工办法技术交底贯彻到位孔洞预留尺寸、位置、标高精确绘制管道留洞图套管安装套管类型对的、防腐合格套管类型根据使用部位进行明确套管防腐合格后方可进入现场管道安装位置、标高、坡度对的分系统编制专项施工方案提迈进行管道平面和竖向布置防腐解决除锈、防腐解决彻底认真检查填堵孔洞套管
