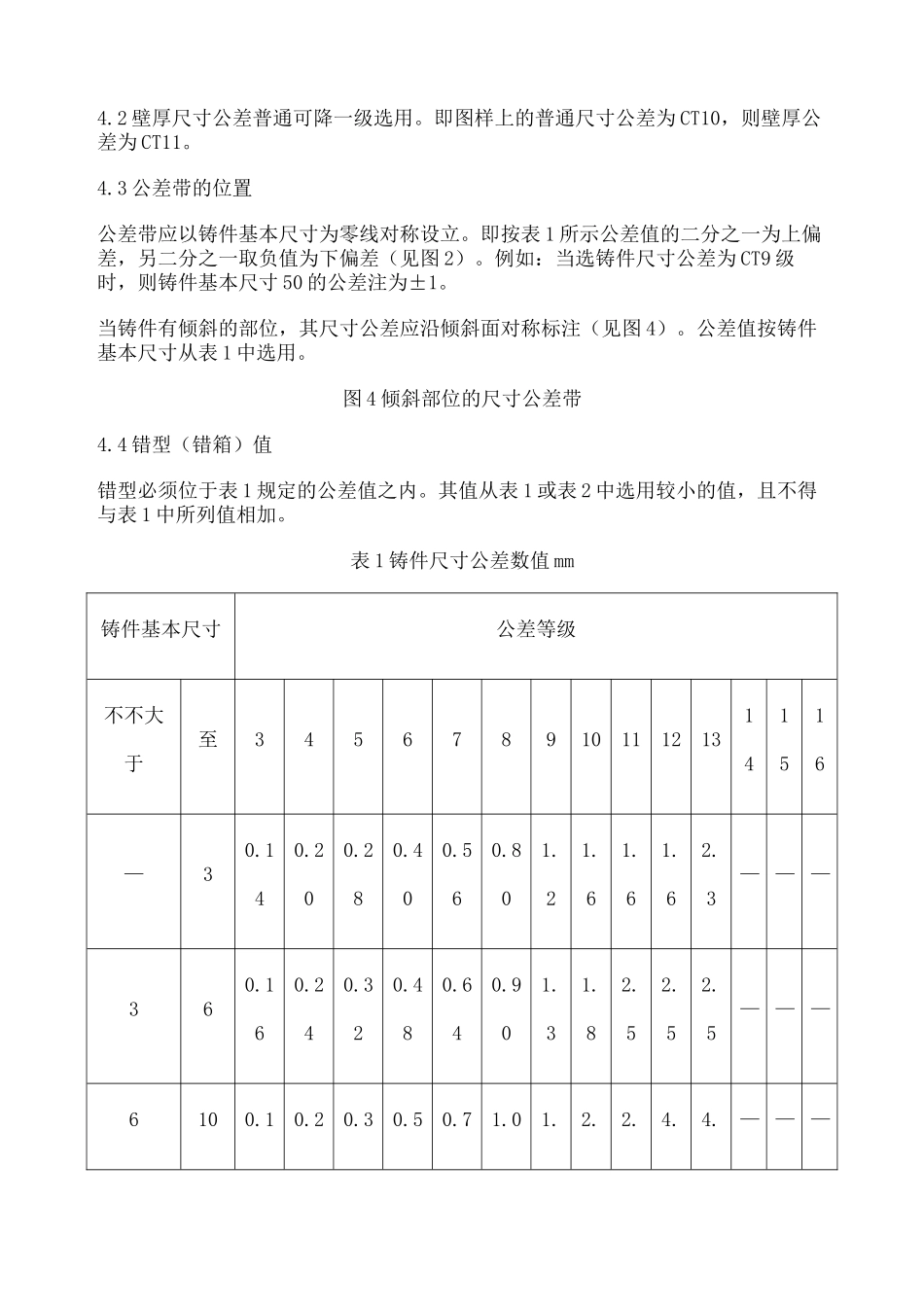

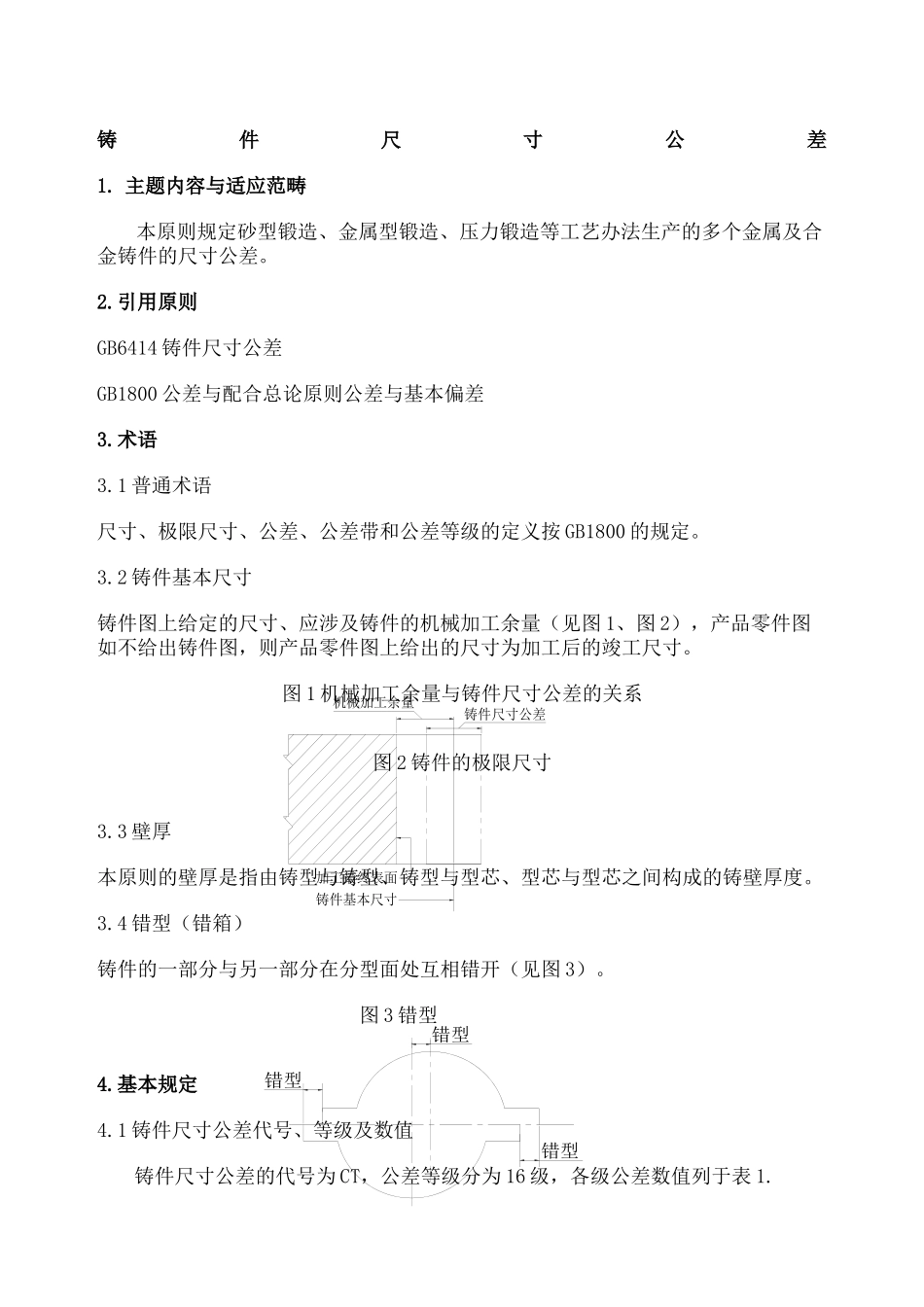

铸件尺寸公差TPMKstandardizationoffice【TPMK5AB-TPMK08-TPMK2C-TPMK18】加工最终表面机械加工余量铸件尺寸公差铸件基本尺寸错型错型错型铸件尺寸公差1.主题内容与适应范畴本原则规定砂型锻造、金属型锻造、压力锻造等工艺办法生产的多个金属及合金铸件的尺寸公差。2.引用原则GB6414铸件尺寸公差GB1800公差与配合总论原则公差与基本偏差3.术语3.1普通术语尺寸、极限尺寸、公差、公差带和公差等级的定义按GB1800的规定。3.2铸件基本尺寸铸件图上给定的尺寸、应涉及铸件的机械加工余量(见图1、图2),产品零件图如不给出铸件图,则产品零件图上给出的尺寸为加工后的竣工尺寸。图1机械加工余量与铸件尺寸公差的关系图2铸件的极限尺寸3.3壁厚本原则的壁厚是指由铸型与铸型、铸型与型芯、型芯与型芯之间构成的铸壁厚度。3.4错型(错箱)铸件的一部分与另一部分在分型面处互相错开(见图3)。图3错型4.基本规定4.1铸件尺寸公差代号、等级及数值铸件尺寸公差的代号为CT,公差等级分为16级,各级公差数值列于表1.4.2壁厚尺寸公差普通可降一级选用。即图样上的普通尺寸公差为CT10,则壁厚公差为CT11。4.3公差带的位置公差带应以铸件基本尺寸为零线对称设立。即按表1所示公差值的二分之一为上偏差,另二分之一取负值为下偏差(见图2)。例如:当选铸件尺寸公差为CT9级时,则铸件基本尺寸50的公差注为±1。当铸件有倾斜的部位,其尺寸公差应沿倾斜面对称标注(见图4)。公差值按铸件基本尺寸从表1中选用。图4倾斜部位的尺寸公差带4.4错型(错箱)值错型必须位于表1规定的公差值之内。其值从表1或表2中选用较小的值,且不得与表1中所列值相加。表1铸件尺寸公差数值mm铸件基本尺寸公差等级不不大于至345678910111213141516—30.140.200.280.400.560.801.21.61.61.62.3———360.160.240.320.480.640.901.31.82.52.52.5———6100.10.20.30.50.71.01.2.2.4.4.———866245082210160.200.280.380.540.781.11.62.23.04.45.0———16250.220.300.420.580.821.21.72.43.24.66.08101225400.240.320.460.640.901.31.82.63.65.07.09111440630.260.360.500.701.01.42.02.84.05.68.0101216631000.280.400.560.781.11.62.23.24.46.09.01114181001600.300.440.620.881.21.82.53.65.07.0101216201602500.340.500.701.01.42.02.84.05.68.0111418222504000.40.50.71.11.62.23.4.6.9.121220682420605400630—0.640.901.21.82.63.65.07.010141822286301000——1.01.42.02.84.06.08.0111620253210001600———1.62.23.24.67.09.0131823293716002500————2.63.85.48.010152126334225004000—————4.46.29.0121724303849注:①本表给定的公差值已涉及了分型面,铸型与型芯装配的影响而引发的公差增量,但不涉及由于拔模斜度引发的公差增量。②CT13至CT16不大于或等于16mm的铸件基本尺寸,其公差值需单独标注,可提高2~3级。表2错型值公差等级CT错型值mm3~4在表1的公差以内50.360.57~80.79~101.011~131.514~162.5注:错型值必要时可由供需双方商定。5.铸件公差的选用5.1铸件尺寸公差按表3规定的等级范畴从表1中选用。普通不应超出表3的规定。表3铸件尺寸公差等级制造工艺办法公差等级CT铸钢灰铁球铁可锻铜合金锌合金轻合金砂型手工造型11~1310~1311~1311~1310~129~11砂型机器造型及壳型8~108~108~108~108~107~9金属型7~97~97~97~97~96~8低压锻造7~97~97~97~97~96~8续表3铸件尺寸公差等级制造工艺办法公差等级CT铸钢灰铁球铁可锻铜合金锌合金轻合金压力锻造6~84~85~7熔模锻造5~75~75~74~64~6注:表3的公差等级合用于不不大于25mm的基本尺寸,对不大于或等于25mm的铸件基本尺寸,普通采用下述较精的公差等级:①铸件基本尺寸不大于或等于10mm时,其公差等级提高3级。②铸件基本尺寸不不大于10mm至等于15mm时,其公差等级提高2级。③铸件基本尺寸不不大于16至等于25mm时,其公差等级提高1级。5.2公差等级的选用5.2.1灰铸铁铸件砂型手工造型机座、端盖、轴承内外盖的配合面按CT10级选用,其它部位及其它零件尺寸公差等级按CT11级选用,工具件按CT12级选用。5.2.1.2砂型机器...
