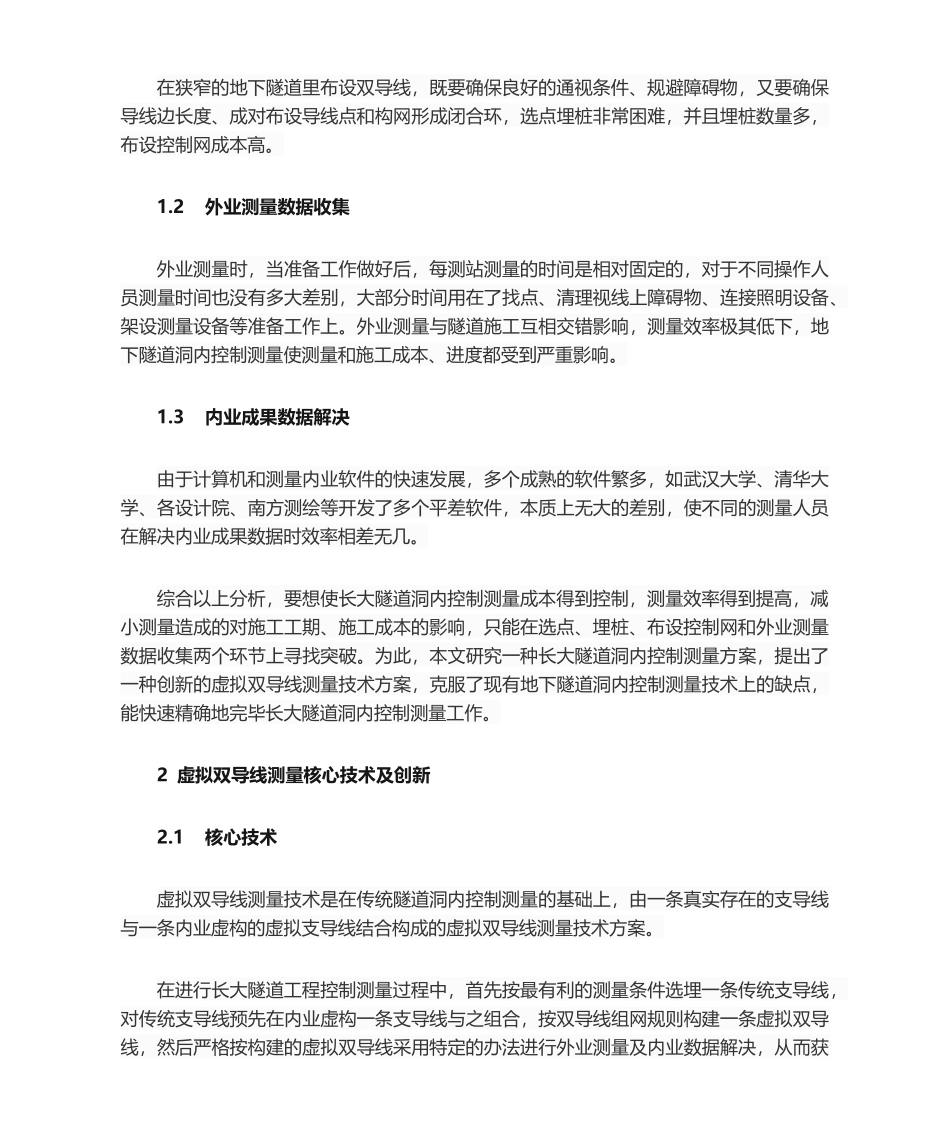

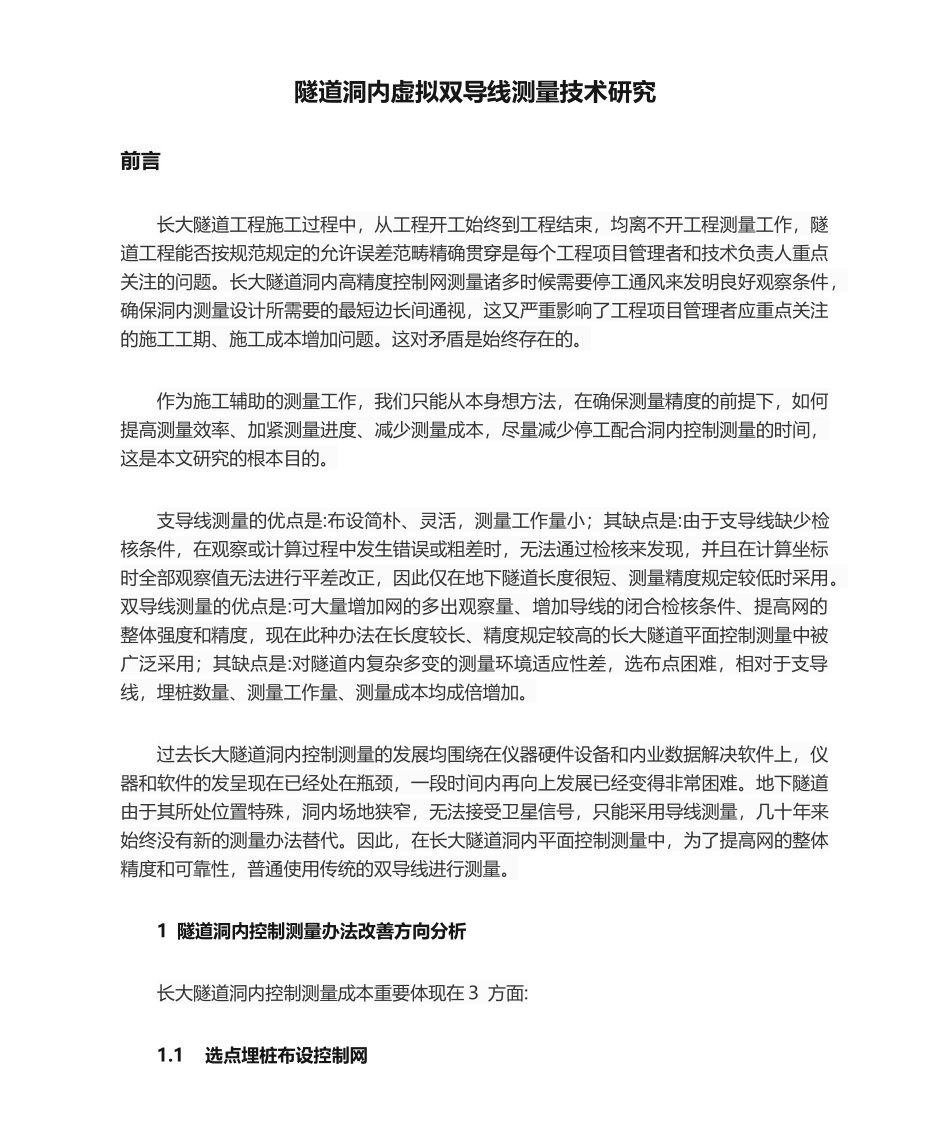

隧道洞内虚拟双导线测量技术研究前言长大隧道工程施工过程中，从工程开工始终到工程结束，均离不开工程测量工作，隧道工程能否按规范规定的允许误差范畴精确贯穿是每个工程项目管理者和技术负责人重点关注的问题。长大隧道洞内高精度控制网测量诸多时候需要停工通风来发明良好观察条件，确保洞内测量设计所需要的最短边长间通视，这又严重影响了工程项目管理者应重点关注的施工工期、施工成本增加问题。这对矛盾是始终存在的。作为施工辅助的测量工作，我们只能从本身想方法，在确保测量精度的前提下，如何提高测量效率、加紧测量进度、减少测量成本，尽量减少停工配合洞内控制测量的时间，这是本文研究的根本目的。支导线测量的优点是:布设简朴、灵活，测量工作量小；其缺点是:由于支导线缺少检核条件，在观察或计算过程中发生错误或粗差时，无法通过检核来发现，并且在计算坐标时全部观察值无法进行平差改正，因此仅在地下隧道长度很短、测量精度规定较低时采用。双导线测量的优点是:可大量增加网的多出观察量、增加导线的闭合检核条件、提高网的整体强度和精度，现在此种办法在长度较长、精度规定较高的长大隧道平面控制测量中被广泛采用；其缺点是:对隧道内复杂多变的测量环境适应性差，选布点困难，相对于支导线，埋桩数量、测量工作量、测量成本均成倍增加。过去长大隧道洞内控制测量的发展均围绕在仪器硬件设备和内业数据解决软件上，仪器和软件的发呈现在已经处在瓶颈，一段时间内再向上发展已经变得非常困难。地下隧道由于其所处位置特殊，洞内场地狭窄，无法接受卫星信号，只能采用导线测量，几十年来始终没有新的测量办法替代。因此，在长大隧道洞内平面控制测量中，为了提高网的整体精度和可靠性，普通使用传统的双导线进行测量。1隧道洞内控制测量办法改善方向分析长大隧道洞内控制测量成本重要体现在３方面:1.1选点埋桩布设控制网在狭窄的地下隧道里布设双导线，既要确保良好的通视条件、规避障碍物，又要确保导线边长度、成对布设导线点和构网形成闭合环，选点埋桩非常困难，并且埋桩数量多，布设控制网成本高。1.2外业测量数据收集外业测量时，当准备工作做好后，每测站测量的时间是相对固定的，对于不同操作人员测量时间也没有多大差别，大部分时间用在了找点、清理视线上障碍物、连接照明设备、架设测量设备等准备工作上。外业测量与隧道施工互相交错影响，测量效率极其低下，地下隧道洞内控制测量使测量和施工成本、进度都受到严重影响。1.3内业成果数据解决由于计算机和测量内业软件的快速发展，多个成熟的软件繁多，如武汉大学、清华大学、各设计院、南方测绘等开发了多个平差软件，本质上无大的差别，使不同的测量人员在解决内业成果数据时效率相差无几。综合以上分析，要想使长大隧道洞内控制测量成本得到控制，测量效率得到提高，减小测量造成的对施工工期、施工成本的影响，只能在选点、埋桩、布设控制网和外业测量数据收集两个环节上寻找突破。为此，本文研究一种长大隧道洞内控制测量方案，提出了一种创新的虚拟双导线测量技术方案，克服了现有地下隧道洞内控制测量技术上的缺点，能快速精确地完毕长大隧道洞内控制测量工作。2虚拟双导线测量核心技术及创新2.1核心技术虚拟双导线测量技术是在传统隧道洞内控制测量的基础上，由一条真实存在的支导线与一条内业虚构的虚拟支导线结合构成的虚拟双导线测量技术方案。在进行长大隧道工程控制测量过程中，首先按最有利的测量条件选埋一条传统支导线，对传统支导线预先在内业虚构一条支导线与之组合，按双导线组网规则构建一条虚拟双导线，然后严格按构建的虚拟双导线采用特定的办法进行外业测量及内业数据解决，从而获得等同甚至超越传统双导线精度的控制点成果，使长大隧道导线控制测量同时兼具传统支导线布设灵活简便、测量快捷与双导线精度高、可靠性高的特点，有效解决地下隧道导线控制测量点位布设、测量效率、测量成本、隧道施工工期、施工成本间互相矛盾的问题，可用于多个工程控制测量，特别是在地下隧道越长、测量环境越困难的控制测量中更具明显优势。2.2技术创新(１)将支导线和双导线优点有机结合...
