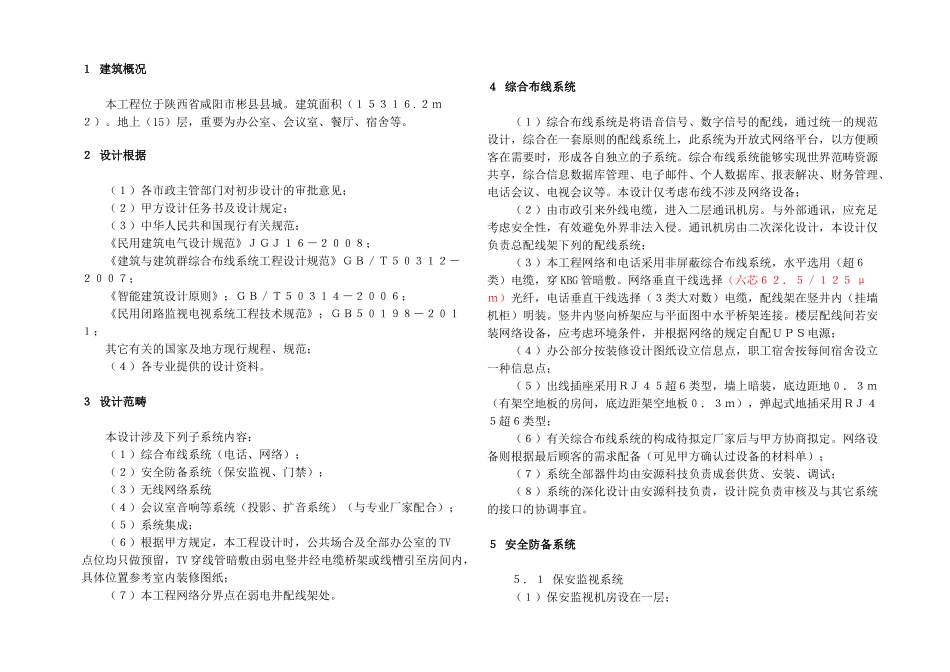

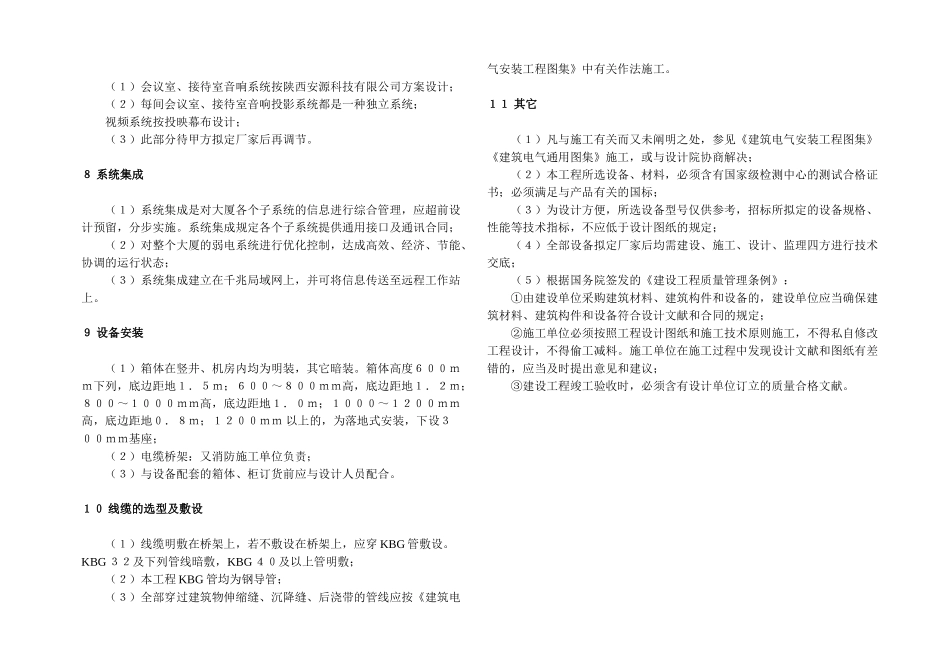

１建筑概况本工程位于陕西省咸阳市彬县县城。建筑面积（１５３１６.２ｍ２）。地上（15）层，重要为办公室、会议室、餐厅、宿舍等。２设计根据（１）各市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计规定；（３）中华人民共和国现行有关规范：《民用建筑电气设计规范》ＪＧＪ１６－２００８；《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１２－２００７；《智能建筑设计原则》；ＧＢ／Ｔ５０３１４－２００６；《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－２０１１；其它有关的国家及地方现行规程、规范；（４）各专业提供的设计资料。３设计范畴本设计涉及下列子系统内容：（１）综合布线系统（电话、网络）；（２）安全防备系统（保安监视、门禁）；（３）无线网络系统（４）会议室音响等系统（投影、扩音系统）（与专业厂家配合）；（５）系统集成；（６）根据甲方规定，本工程设计时，公共场合及全部办公室的TV点位均只做预留，TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内，具体位置参考室内装修图纸；（７）本工程网络分界点在弱电井配线架处。４综合布线系统（１）综合布线系统是将语音信号、数字信号的配线，通过统一的规范设计，综合在一套原则的配线系统上，此系统为开放式网络平台，以方便顾客在需要时，形成各自独立的子系统。综合布线系统能够实现世界范畴资源共享，综合信息数据库管理、电子邮件、个人数据库、报表解决、财务管理、电话会议、电视会议等。本设计仅考虑布线不涉及网络设备；（２）由市政引来外线电缆，进入二层通讯机房。与外部通讯，应充足考虑安全性，有效避免外界非法入侵。通讯机房由二次深化设计，本设计仅负责总配线架下列的配线系统；（３）本工程网络和电话采用非屏蔽综合布线系统，水平选用（超６类）电缆，穿KBG管暗敷。网络垂直干线选择（六芯６２．５／１２５μｍ）光纤，电话垂直干线选择（３类大对数）电缆，配线架在竖井内（挂墙机柜）明装。竖井内竖向桥架应与平面图中水平桥架连接。楼层配线间若安装网络设备，应考虑环境条件，并根据网络的规定自配ＵＰＳ电源；（４）办公部分按装修设计图纸设立信息点，职工宿舍按每间宿舍设立一种信息点；（５）出线插座采用ＲＪ４５超６类型，墙上暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ），弹起式地插采用ＲＪ４５超６类型；（６）有关综合布线系统的构成待拟定厂家后与甲方协商拟定。网络设备则根据最后顾客的需求配备（可见甲方确认过设备的材料单）；（７）系统全部器件均由安源科技负责成套供货、安装、调试；（８）系统的深化设计由安源科技负责，设计院负责审核及与其它系统的接口的协调事宜。５安全防备系统５．１保安监视系统（１）保安监视机房设在一层；（２）在本工程各出入口，电梯轿箱内及（一）层以上各层走道内设保安监视摄像机；（３）全部摄像机的电源，由主机供应。主机自带ＵＰＳ电源，工作时间≥（２０分钟）；（４）系统控制方式为编码控制；（５）摄像机采用红外半球摄像机，带自动增益控制、逆光赔偿、电子高亮度控制等，根据安装地点监视规定，配备对应的摄像机（过道半球式、电梯飞碟式）；（６）中心主机系统采用全矩阵系统，全部视频信号可手动及自动切换；（７）全部摄像点应同时录像，录像选用（）台数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一种月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。图像分辨率不低于（６４０×４８０）像素；（８）按系统图所示做时序切换。切换时间为１～３０秒可调，同时可手动选择某一摄像机进行跟踪、录像。系统配备５２寸无缝拼接屏；（９）拼接屏的图像质量按五级损伤制评定，图像质量不应低于４分；（１０）监视器图像水平清晰度：黑白监视器不应低于（６００、５００、４００）线，彩色监视器不应低于（４００、２７０）线；（１１）监视器图像画面的灰度不应低于８级；（１２）系统各路视频信号，在监视器输入端的电平值应为１Ｖｐ－ｐ±３ｄＢＶＢＳ；（１３）系统各部分信噪比指标分派应符合：摄...
