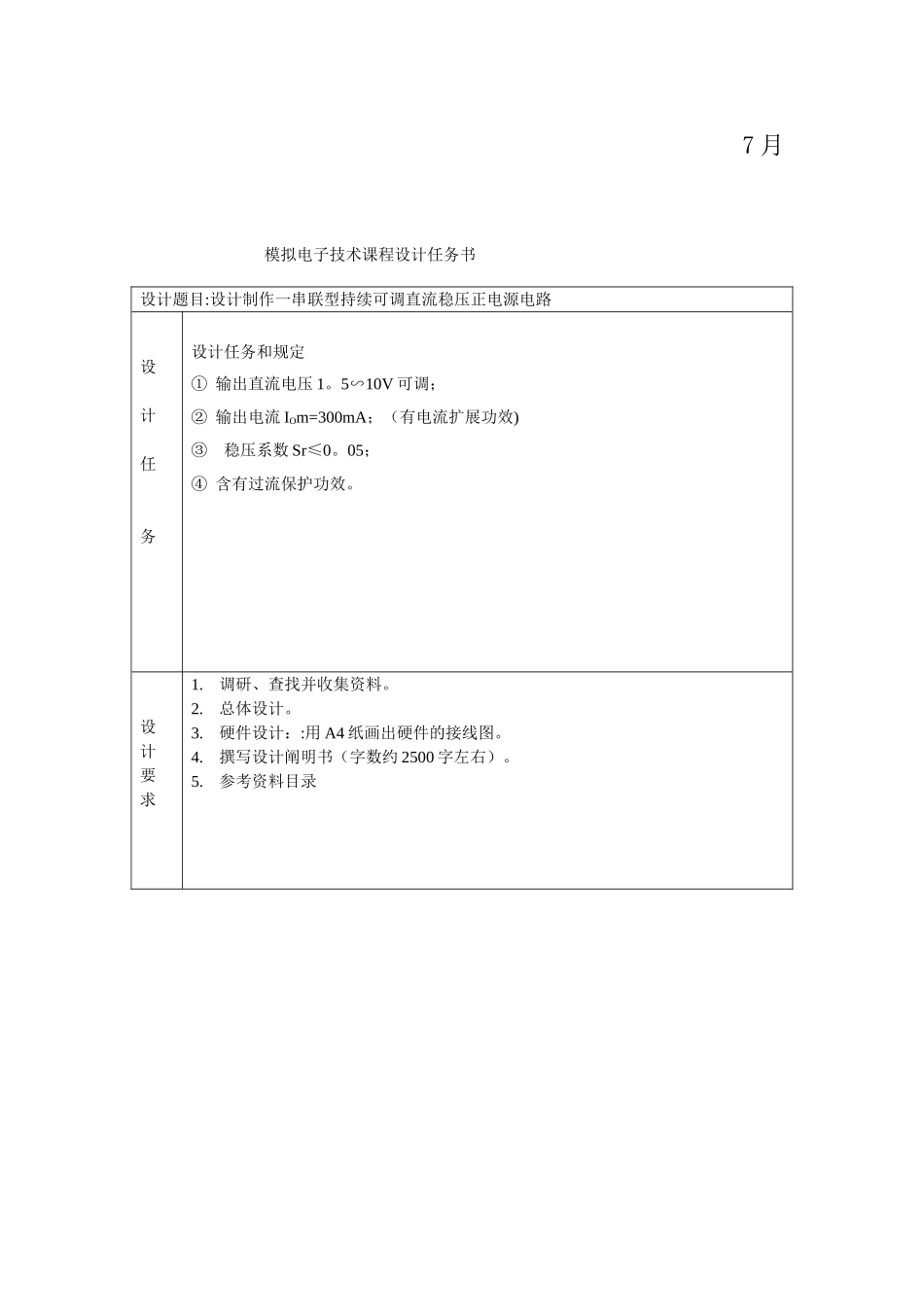

钦州学院数字电子技术课程设计报告课题名称:设计制作一串联型持续可调直流稳压正电源电路院系物理与电子科学学院专业电子信息工程学生班级电信本121姓名梁*指导教师姓名梁韶华、梁维源、朱剑锋7月模拟电子技术课程设计任务书设计题目:设计制作一串联型持续可调直流稳压正电源电路设计任务设计任务和规定①输出直流电压1。5∽10V可调；②输出电流IOm=300mA；（有电流扩展功效)③稳压系数Sr≤0。05；④含有过流保护功效。设计要求1.调研、查找并收集资料。2.总体设计。3.硬件设计：:用A4纸画出硬件的接线图。4.撰写设计阐明书（字数约2500字左右）。5.参考资料目录目录摘要前言第一章设计任务与方案第二章设计电路图第三章原件及其介绍第四章设计原理及参数计算第五章实验仿真成果第六章实验成果及其分析第七章实验结论及其体会附表元件清单摘要随着生活的各式各样，我们生活所需要的产品的品种也越来越多，其中绝大多数产品为电子产品，不同的产品工作时所需要的电源电压也不同,因而对电源的性能和参数规定也不同.现在，多个直流电源产品充满着市场，电源技术已经比较成熟。然而，基于成本的考虑,对于电源性能规定不是很高的场合，可采用带有过流保护的集成稳压电路，同样能满足产品的规定。本次设计的题目为设计一串联型可调直流稳压正电源:先是通过家用交流电源流过变压器得到一种大概十五伏的电压U1，然后U1通过一种桥堆进行整流在桥堆的输出端加两个电容C1、C2进行滤波,滤波后再通过LM317（具体参数参考手册）输出300mA的电流。在LM317的输出端加一种电阻R2,调节端加一种电位器RP1，这样输出的电压就能够在1。5~10V范畴内可调。通过自己对实验原理的全方面贯彻，以及有关技术的掌握，和重复的调试，通过自己的不停的努力，老师的耐心的指导，终于把这个串联型两路输出直流稳压输出正电源电路。核心词:两路固定可调直流稳压电源前言随着社会的发展，科学技术的不停进步，对电子产品的性能规定也更高。我们做为21世纪的一名学电子的大学生，不仅要将理论知识学会，更应当将其应用与我们的日常生活中去,使理论与实践较好的结合起来。电子课程设计是电子技术学习中的一种非常重要的实践环节，能够真正体现我们与否完全吸取了所学的知识。在电子市场,多个各样的串联稳压电源琳琅满目，但大多数成本都不低,基于成本考虑，我们能够应用所学的知识自己设计一种简朴的电路.大部分电压都是正电源，而人们的需求也日益丰富，因此直流稳压负电源也越来越多。特别是在学校，我们所用的许多电源都是自己学校设计的，电压大概在1～20之间可调。即使现在的电源很普遍,技术也很成熟,但其中的电路设计分析的思路仍值得我们去学习和研究。又由于其简朴、易做、易设计。对材料无特别规定的特点。使得直流稳压电源的设计能广泛应用与课程设计中.第一章设计任务与设计方案设计制作一串联型可调两路输出直流稳压正电源电路一、设计任务与规定（1）输出直流电压1。5∽10V可调；(2）输出电流IOm=300mA;（3)稳压系数Sr≤0。05；（4）含有过流保护功效二、方案设计与论证直流稳压电源是电子设备能量的提供者，对直流电源规定是：输出电压的幅值稳定、平滑、变换频率高、负载能力强、温度稳定性好。（1）整流电路：交流电压转变成单向脉动直流电a、半波整流:其原理是运用半导体的导通性构成的多个整流电路。U0===U2=0.45U2b、桥式整流:然而单相桥式整流电路与半波整流电路相比，在相似的变压器副边电压下,对二极管的参数规定式同样的，并且还含有输出电压高、变压器运用率高、脉动小、见笑了输出电压的脉动等优点，因此在次设计中我选用单相桥式整流电路。（2)滤波电路:经整流后的电压仍含有较大的交流分量,不能直接输出变为直流电源,必须通过滤波电路将交流分量滤掉。尽量保存其输出中的直流分量，才干获得比较平滑的直流分量，使之波形变得平滑,靠近抱负的的直流电源。因此能够运用电容两端电压不能突变或流经电感的电流不能突变的特点，将电容与负载并联，或将电感与负载串联就能起来滤波作用。(3）稳压电路：由于滤波后的直流电压Ui受电网电压的波动和负载电流变化的影响(T的影响）很难确保输出电流电压...
