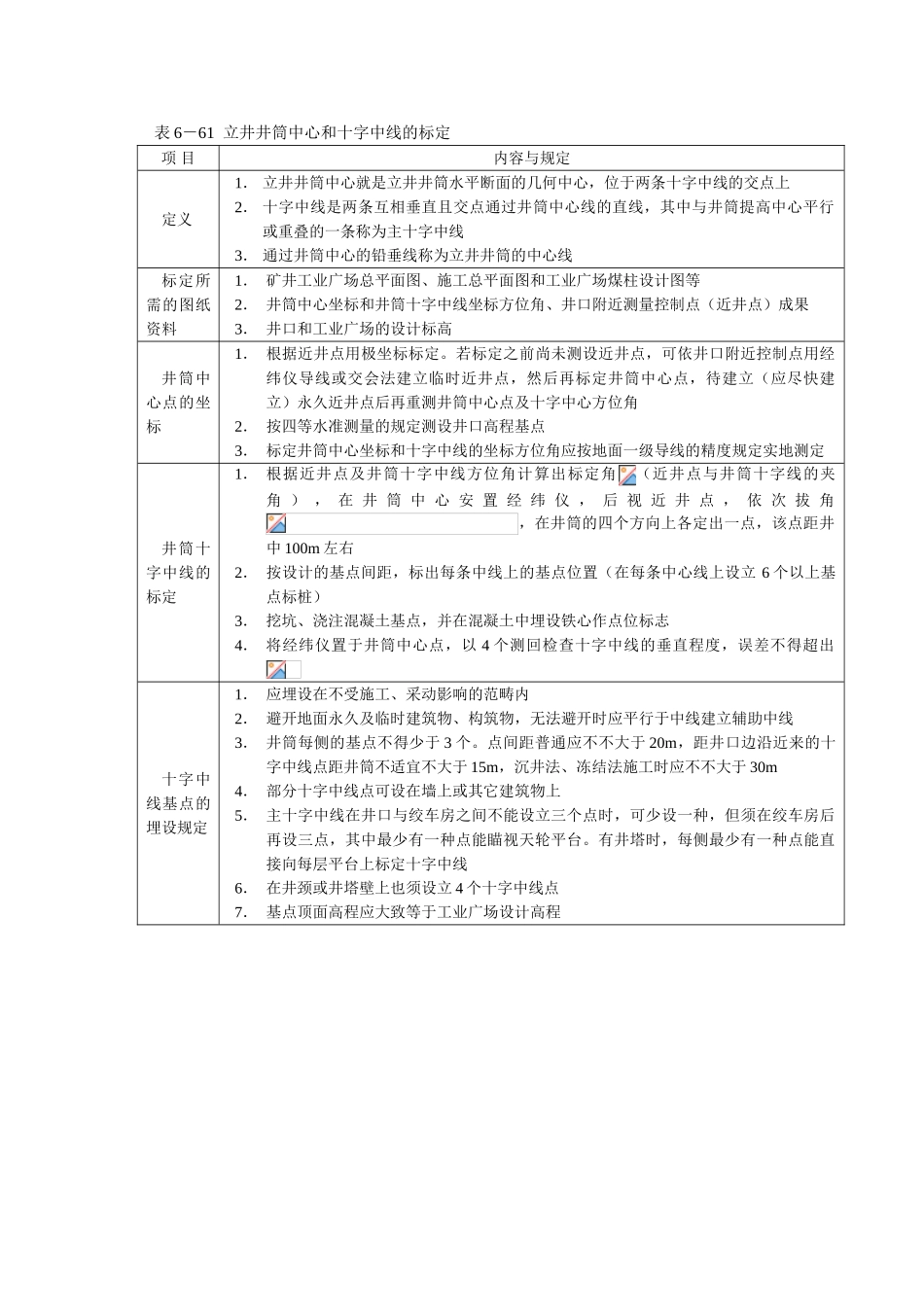

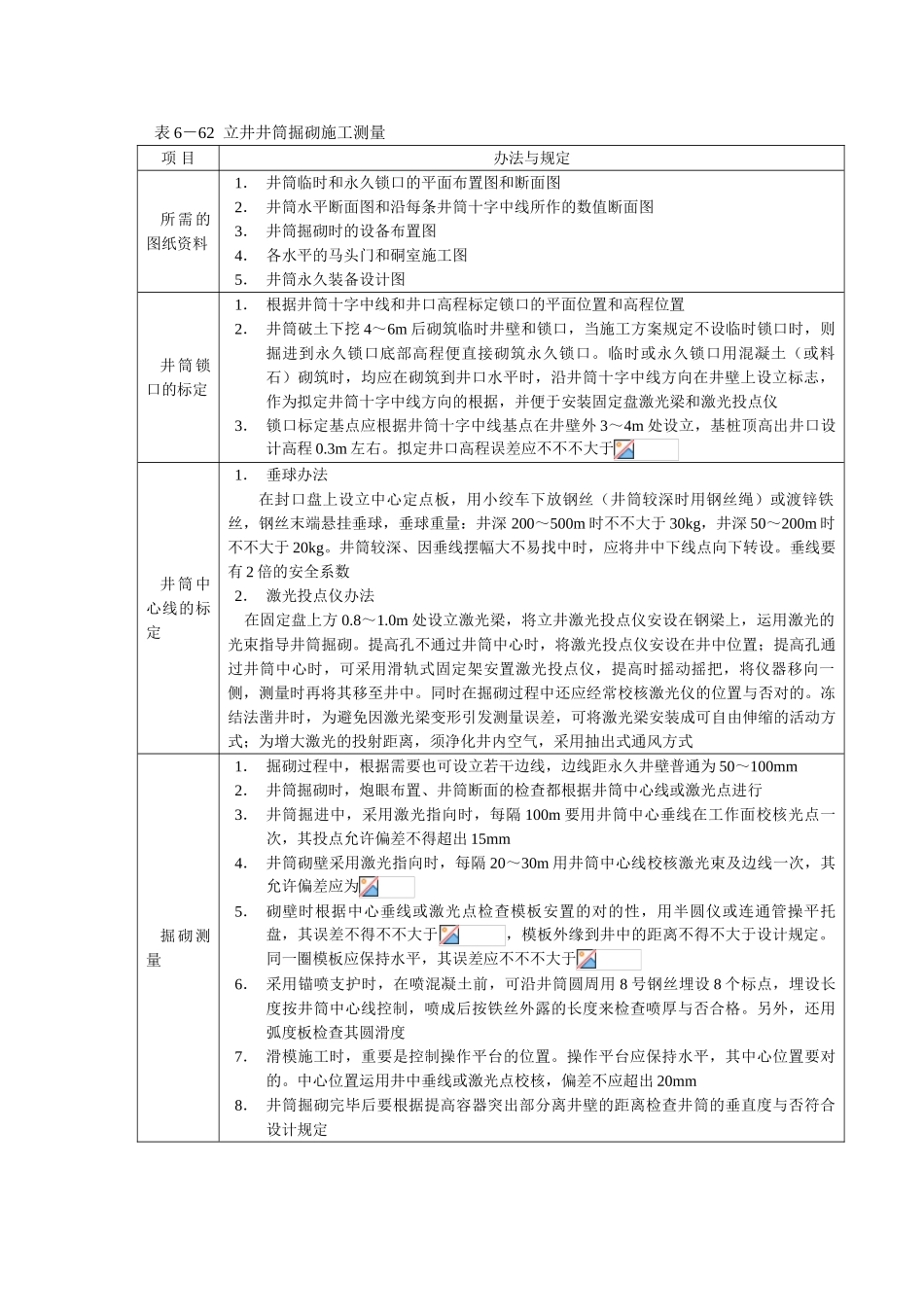

表6－61立井井筒中心和十字中线的标定项目内容与规定定义1．立井井筒中心就是立井井筒水平断面的几何中心，位于两条十字中线的交点上2．十字中线是两条互相垂直且交点通过井筒中心线的直线，其中与井筒提高中心平行或重叠的一条称为主十字中线3．通过井筒中心的铅垂线称为立井井筒的中心线标定所需的图纸资料1．矿井工业广场总平面图、施工总平面图和工业广场煤柱设计图等2．井筒中心坐标和井筒十字中线坐标方位角、井口附近测量控制点（近井点）成果3．井口和工业广场的设计标高井筒中心点的坐标1．根据近井点用极坐标标定。若标定之前尚未测设近井点，可依井口附近控制点用经纬仪导线或交会法建立临时近井点，然后再标定井筒中心点，待建立（应尽快建立）永久近井点后再重测井筒中心点及十字中心方位角2．按四等水准测量的规定测设井口高程基点3．标定井筒中心坐标和十字中线的坐标方位角应按地面一级导线的精度规定实地测定井筒十字中线的标定1．根据近井点及井筒十字中线方位角计算出标定角（近井点与井筒十字线的夹角），在井筒中心安置经纬仪，后视近井点，依次拔角，在井筒的四个方向上各定出一点，该点距井中100m左右2．按设计的基点间距，标出每条中线上的基点位置（在每条中心线上设立6个以上基点标桩）3．挖坑、浇注混凝土基点，并在混凝土中埋设铁心作点位标志4．将经纬仪置于井筒中心点，以4个测回检查十字中线的垂直程度，误差不得超出十字中线基点的埋设规定1．应埋设在不受施工、采动影响的范畴内2．避开地面永久及临时建筑物、构筑物，无法避开时应平行于中线建立辅助中线3．井筒每侧的基点不得少于3个。点间距普通应不不大于20m，距井口边沿近来的十字中线点距井筒不适宜不大于15m，沉井法、冻结法施工时应不不大于30m4．部分十字中线点可设在墙上或其它建筑物上5．主十字中线在井口与绞车房之间不能设立三个点时，可少设一种，但须在绞车房后再设三点，其中最少有一种点能瞄视天轮平台。有井塔时，每侧最少有一种点能直接向每层平台上标定十字中线6．在井颈或井塔壁上也须设立4个十字中线点7．基点顶面高程应大致等于工业广场设计高程表6－62立井井筒掘砌施工测量项目办法与规定所需的图纸资料1．井筒临时和永久锁口的平面布置图和断面图2．井筒水平断面图和沿每条井筒十字中线所作的数值断面图3．井筒掘砌时的设备布置图4．各水平的马头门和硐室施工图5．井筒永久装备设计图井筒锁口的标定1．根据井筒十字中线和井口高程标定锁口的平面位置和高程位置2．井筒破土下挖4～6m后砌筑临时井壁和锁口，当施工方案规定不设临时锁口时，则掘进到永久锁口底部高程便直接砌筑永久锁口。临时或永久锁口用混凝土（或料石）砌筑时，均应在砌筑到井口水平时，沿井筒十字中线方向在井壁上设立标志，作为拟定井筒十字中线方向的根据，并便于安装固定盘激光梁和激光投点仪3．锁口标定基点应根据井筒十字中线基点在井壁外3～4m处设立，基桩顶高出井口设计高程0.3m左右。拟定井口高程误差应不不不大于井筒中心线的标定1．垂球办法在封口盘上设立中心定点板，用小绞车下放钢丝（井筒较深时用钢丝绳）或渡锌铁丝，钢丝末端悬挂垂球，垂球重量：井深200～500m时不不大于30kg，井深50～200m时不不大于20kg。井筒较深、因垂线摆幅大不易找中时，应将井中下线点向下转设。垂线要有2倍的安全系数2．激光投点仪办法在固定盘上方0.8～1.0m处设立激光梁，将立井激光投点仪安设在钢梁上，运用激光的光束指导井筒掘砌。提高孔不通过井筒中心时，将激光投点仪安设在井中位置；提高孔通过井筒中心时，可采用滑轨式固定架安置激光投点仪，提高时摇动摇把，将仪器移向一侧，测量时再将其移至井中。同时在掘砌过程中还应经常校核激光仪的位置与否对的。冻结法凿井时，为避免因激光梁变形引发测量误差，可将激光梁安装成可自由伸缩的活动方式；为增大激光的投射距离，须净化井内空气，采用抽出式通风方式掘砌测量1．掘砌过程中，根据需要也可设立若干边线，边线距永久井壁普通为50～100mm2．井筒掘砌时，炮眼布置、井筒断面的检查都根据井筒中心线或激光点进行3．井筒掘进中，采用激光指向时，每隔10...
