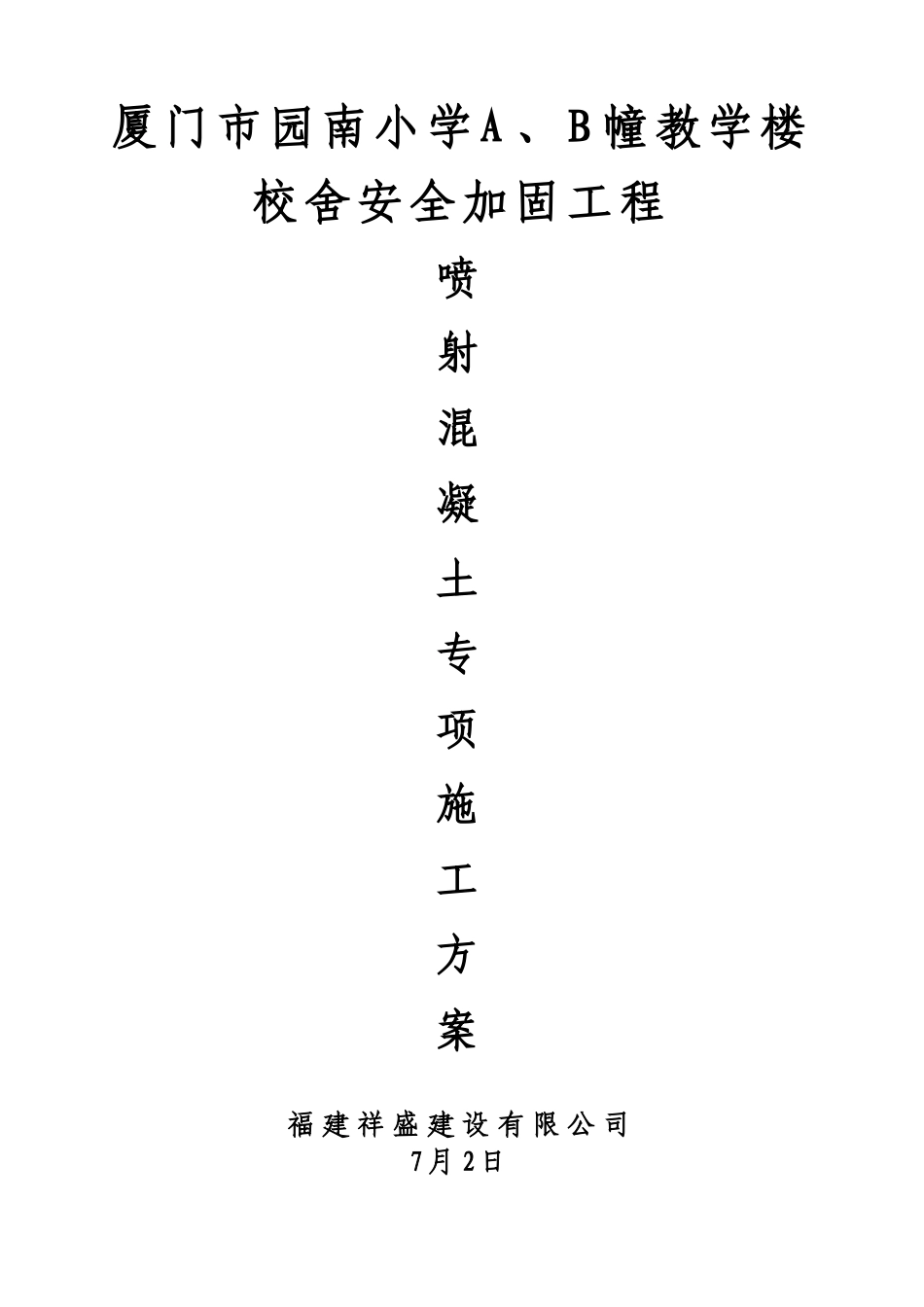

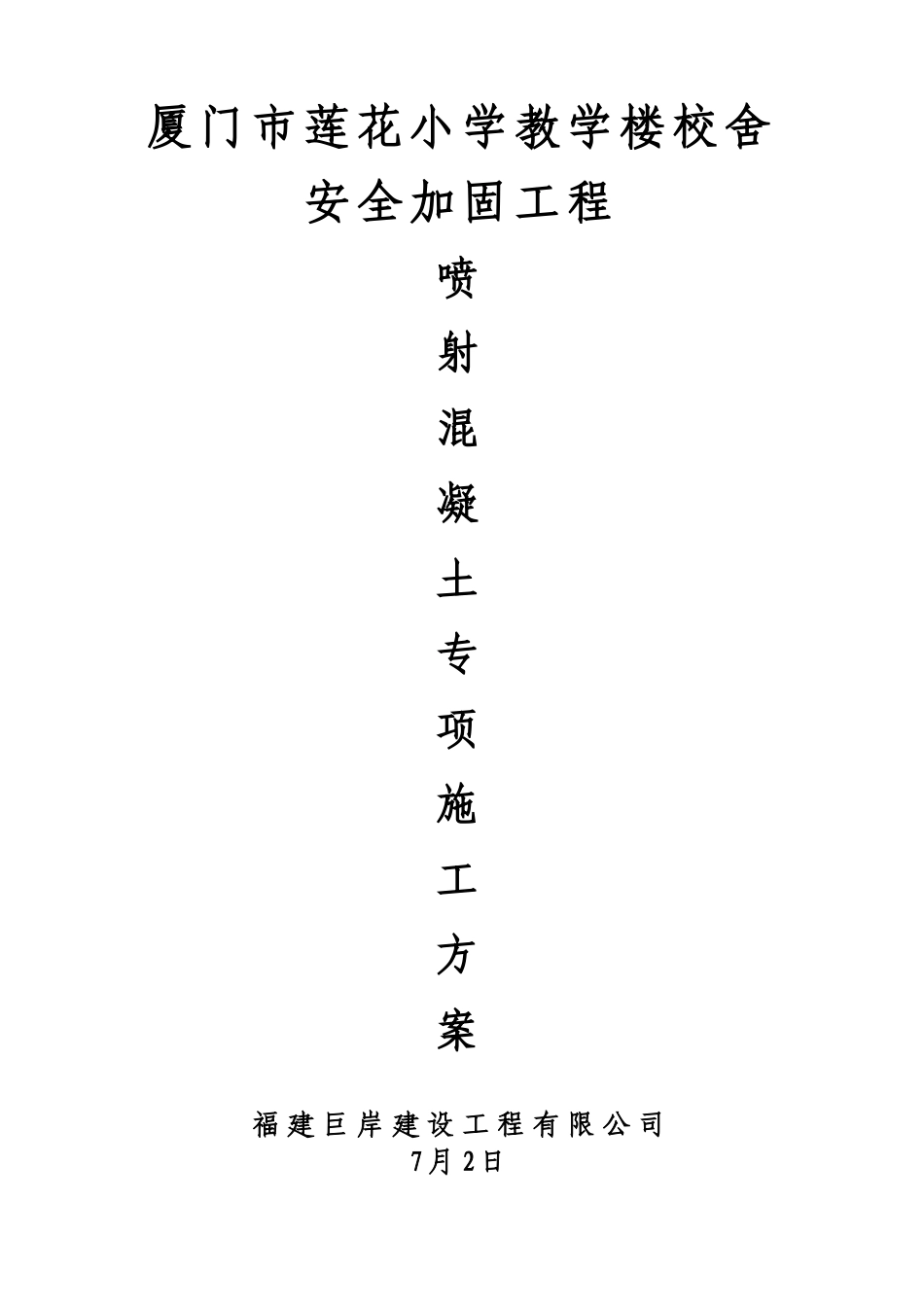

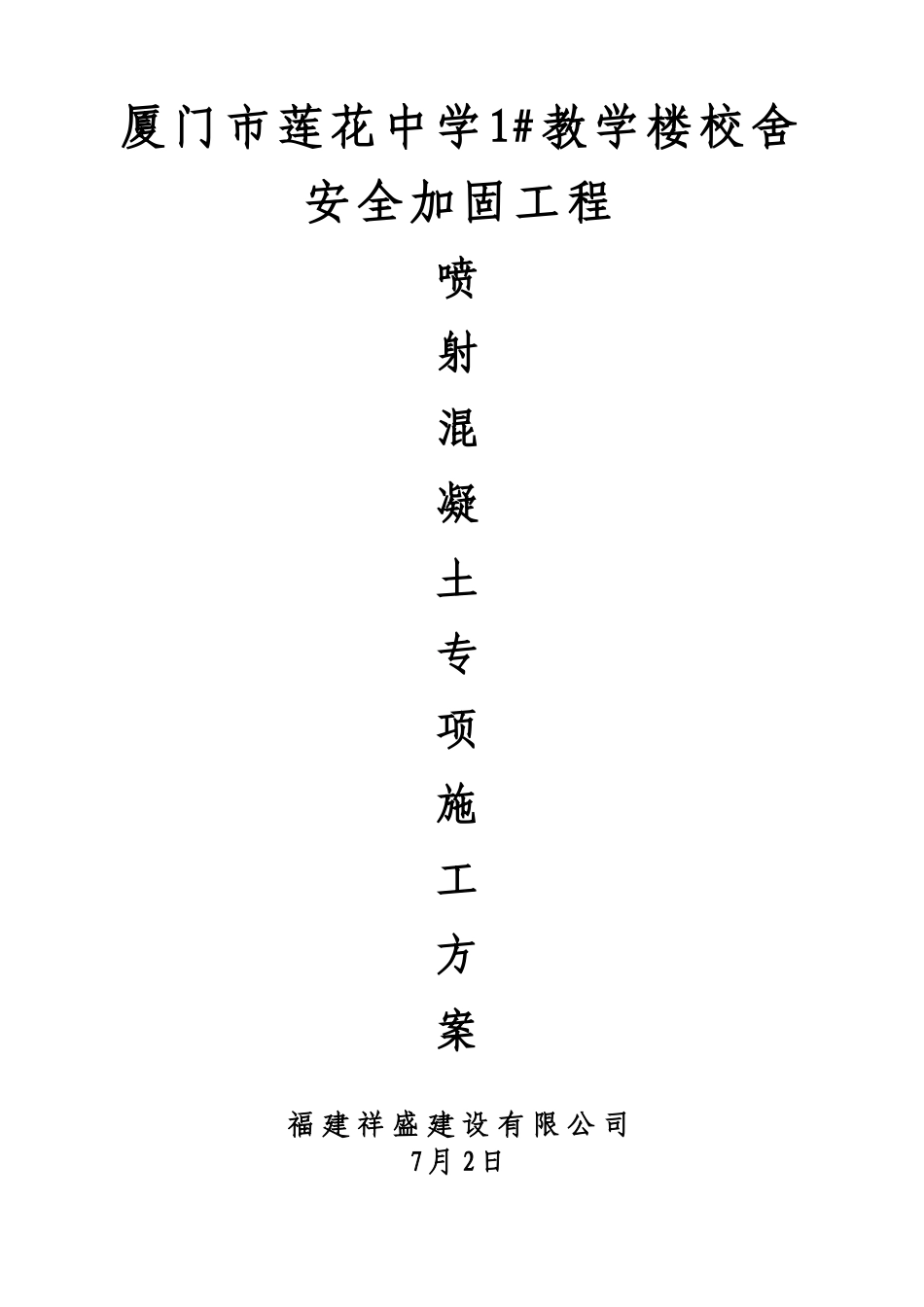

厦门市莲花小学教学楼校舍安全加固工程喷射混凝土专项施工方案福建巨岸建设工程有限公司7月2日厦门市莲花中学1#教学楼校舍安全加固工程喷射混凝土专项施工方案福建祥盛建设有限公司7月2日厦门市园南小学A、B幢教学楼校舍安全加固工程喷射混凝土专项施工方案福建祥盛建设有限公司7月2日一、工程概况本工程为校舍安全加固工程,需对部分板墙进行喷射砼加固。二、编制根据《混凝土构造设计规范》(GB50010-)《混凝土构造加固设计规范》(GB50367-)《建筑抗震设计规范》(GB50011-)《砌体构造设计规范》(GB50003-)本工程施工图设计文献三、技术规定(一)喷射混凝土设计1、新旧混凝土构件解决(1)对需拆除混凝土构件的楼层应进行卸荷或采用稳定、牢固支撑方法;(2)对拆除部位原混凝土构件,保存主筋、剥去粉刷层并清理至密实部位,将表面凿毛,被毛的混凝土菱角应打掉,同时除去浮渣、尘土;(3)需焊接的箍筋和主筋部位应凿除混凝土保护层;(4)对保存的混凝土构件和楼板上的裂缝应进行灌缝修补解决;(5)浇筑混凝土前,原有混凝土表面冲洗干净,钢筋应清洗并保持湿润,原混凝土表面以新鲜水泥浆进行解决;(6)混凝土浇筑后,应对新浇筑混凝土加强保护。2、对需加固的柱及梁粉刷层,应铲除后洗刷干净,在浇捣混凝土前洒水湿润。3、新柱遇楼板处,钢筋穿入楼板,遇梁处,钢筋植入梁内10d。4、在加固及拆除施工过程中,应作好有关构件的支撑和保护,同时应急爱墙对构件和构件的变形和损坏观察,如有异常状况,及时告知有关部门。5、为确保新浇筑混凝土与原构造梁、柱的可靠粘结,新浇筑混凝土采用微膨胀混凝土浇筑。6、对需植筋的混凝土构件,植筋应除锈,毛孔应采用钻孔形成,不得采用人工凿,孔内应采用压缩空气吹净后用说冲洗,浆液应饱满并使锚筋固定牢固。四、工艺流程喷射混凝土前,宜先喷一层水泥砂浆,待终凝后再喷射混凝土。喷射混凝土施工工艺框图检查开挖断面尺寸,去除浮渣,清理受喷面喷射混凝土配合比选定施工机具就位加入合成纤维或钢纤维喷射混合料拌合喷射和料运输初喷混凝土4cm施作锚杆、钢架、挂钢筋网去除初喷面粉尘复喷至设计厚度清理施工机具加入速凝剂五、喷射作业规定1、喷射操作程序应为:打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗家混凝土。2、喷射混凝土作业应采用分段、分片、分层依次进行,喷射次序应自下而上,分段长度不适宜不不大于6m。喷射时先将低洼处大致喷平,再自下而上次序分层、往复喷射。(1)喷射混凝土分段施工时,上次喷混凝土上应预留斜面,斜面宽度为200~300mm,斜面上需用压力水冲洗润湿后再行喷射混凝土。(2)分片喷射要自下而上进行并先喷钢架与壁面间混凝土,再喷梁钢架之间混凝土。边墙喷混凝土应从墙脚开始向上喷射,使回弹不致裹入最后喷层。(3)分层喷射式,后一层喷射应在前一层混凝土终凝后进行,若终凝1h后再进行喷射时,应先用风水清洗喷层表面。一次喷混凝土的厚度应以喷混凝土不滑移、坠落为度,既不能因厚度太大而影响喷射混凝土的粘结力和凝聚力也不能太薄而增加回弹量。边墙一次喷射混凝土厚度控制在7cm~10cm,拱部控制在5~6cm,并保持喷层厚度均匀。顶部喷射混凝土时,为避免产生坠落现象,两次间隔时间宜为2~4h。(3)喷射速度要适宜,以利于混凝土的压实。风压过大,喷射速度增大,回弹量增加;风压过小,喷射速度小,压实力小,影响喷射混凝土强度。因此在开机后应注意观察风压,起始风压达成0.5MPa后,才干开始操作,并据喷嘴出料状况调节风压。普通工作风压:边墙0.3~0.5MPa,拱部0.3~0.5MPa。黄土隧道喷射混凝土时喷射机的压力普通不适宜不不大于0.2MPa。(4)喷射时使喷嘴与受喷面间保持适宜距离,喷射角度应尽量靠近90o,以使获得最大压实和最小回弹。喷嘴与受喷面间距宜为1.5~2.0m;喷嘴应持续、缓慢做横向环形移动,一圈压半圈,喷射手所画的环形圈,横向40~60cm,高15~20cm;若受喷面被钢架、钢网覆盖时,可将喷嘴稍加偏斜,但不适宜不大于70o。如果喷嘴与受喷面的角度太小,会形成混凝土物料在受喷面上的滚动,产生出凹凸不平的波形喷面,增加回...
