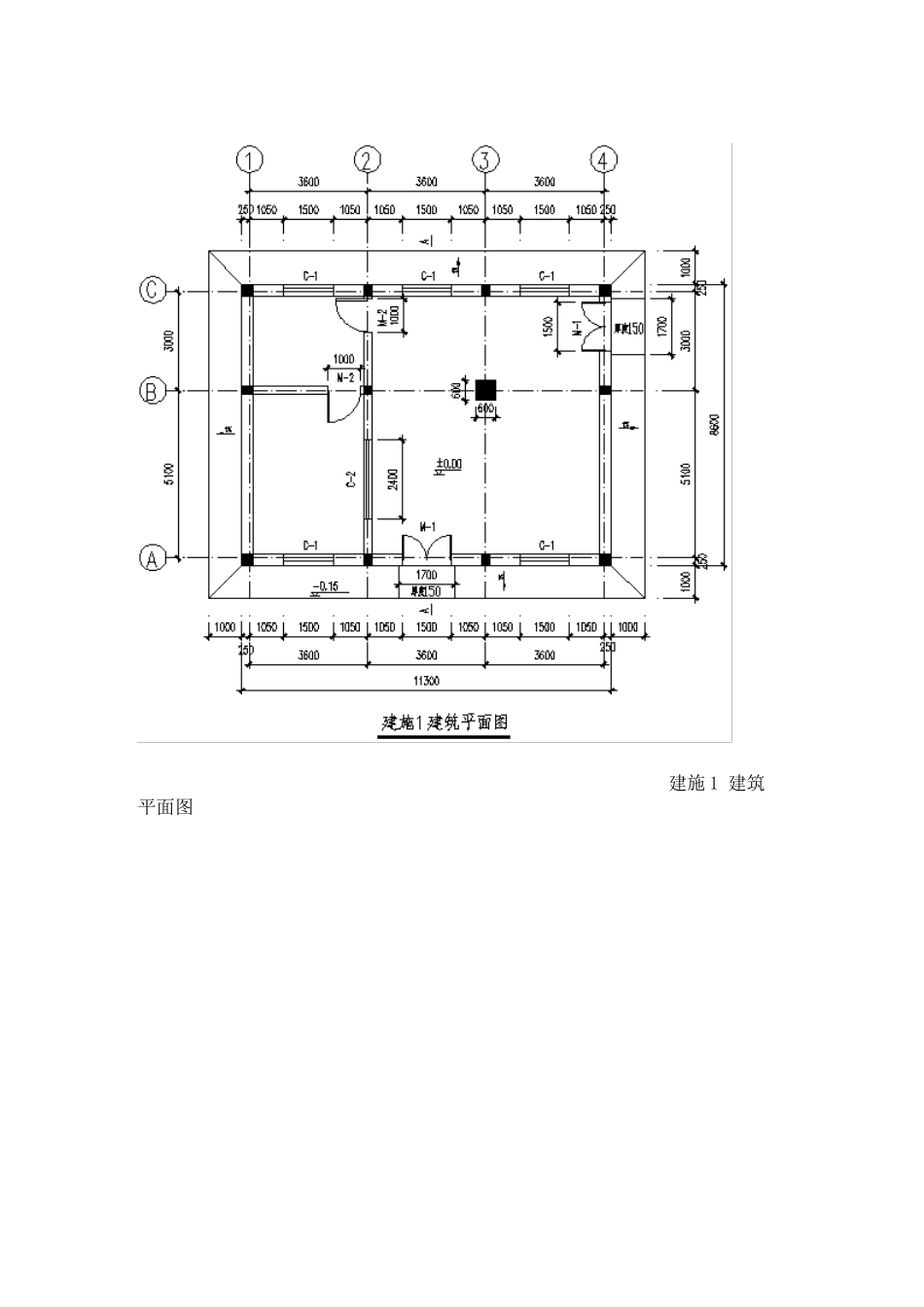

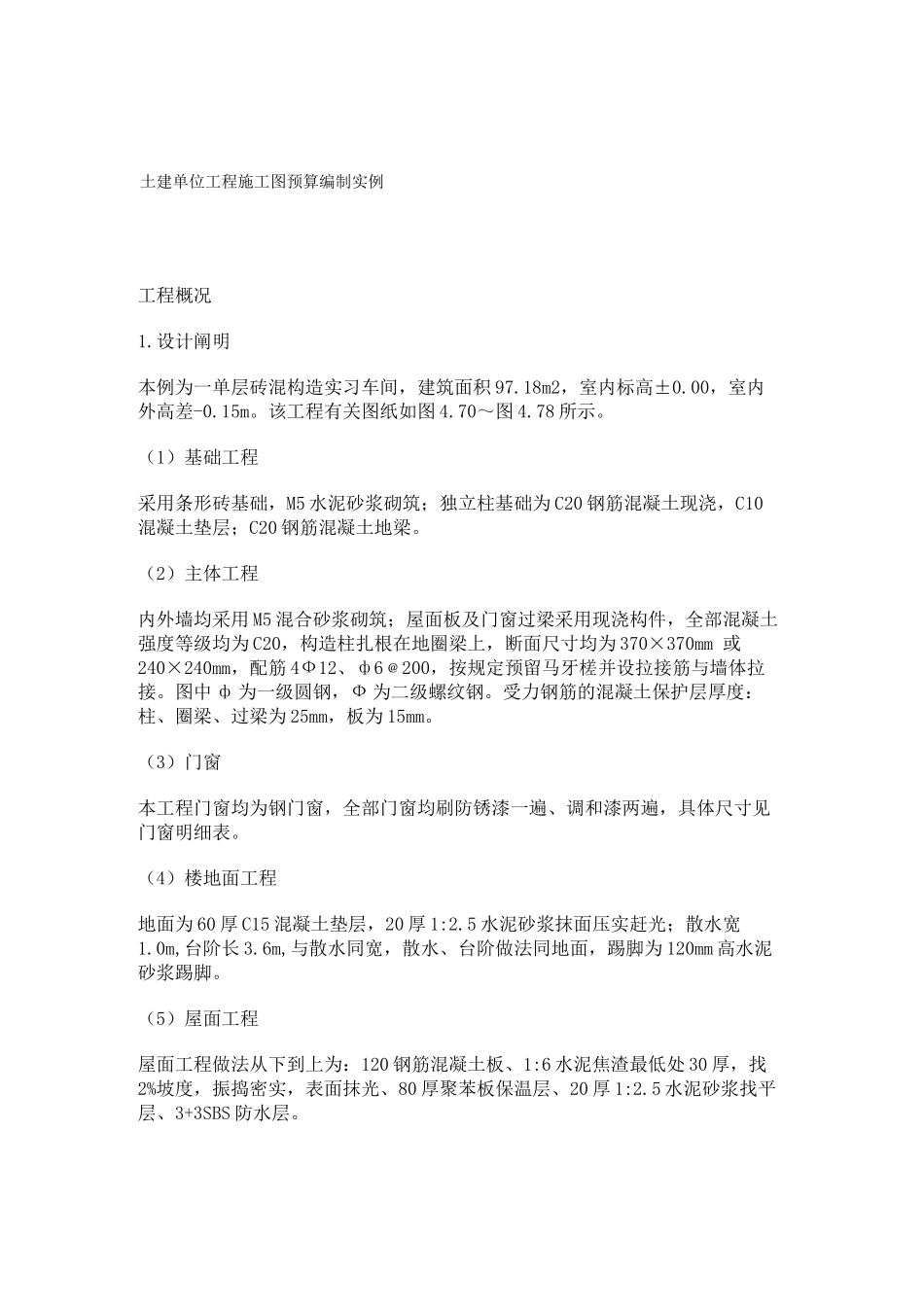

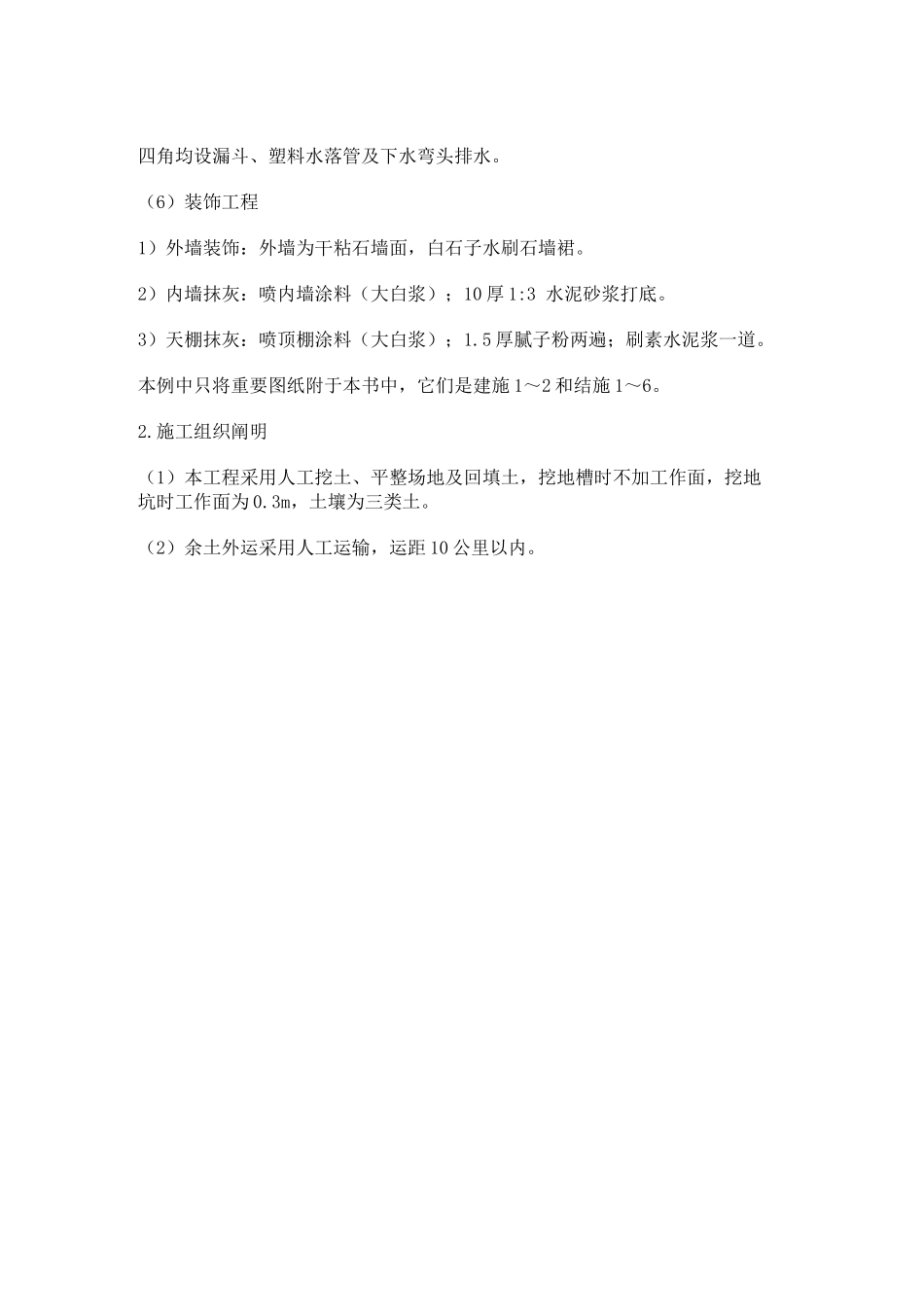

土建单位工程施工图预算编制实例工程概况1.设计阐明本例为一单层砖混构造实习车间，建筑面积97.18m2，室内标高±0.00，室内外高差-0.15m。该工程有关图纸如图4.70～图4.78所示。（1）基础工程采用条形砖基础，M5水泥砂浆砌筑；独立柱基础为C20钢筋混凝土现浇，C10混凝土垫层；C20钢筋混凝土地梁。（2）主体工程内外墙均采用M5混合砂浆砌筑；屋面板及门窗过梁采用现浇构件，全部混凝土强度等级均为C20，构造柱扎根在地圈梁上，断面尺寸均为370×370mm或240×240mm，配筋4Ф12、ф6﹫200，按规定预留马牙槎并设拉接筋与墙体拉接。图中ф为一级圆钢，Ф为二级螺纹钢。受力钢筋的混凝土保护层厚度：柱、圈梁、过梁为25mm，板为15mm。（3）门窗本工程门窗均为钢门窗，全部门窗均刷防锈漆一遍、调和漆两遍，具体尺寸见门窗明细表。（4）楼地面工程地面为60厚C15混凝土垫层，20厚1:2.5水泥砂浆抹面压实赶光；散水宽1.0m,台阶长3.6m,与散水同宽，散水、台阶做法同地面，踢脚为120mm高水泥砂浆踢脚。（5）屋面工程屋面工程做法从下到上为：120钢筋混凝土板、1:6水泥焦渣最低处30厚，找2%坡度，振捣密实，表面抹光、80厚聚苯板保温层、20厚1:2.5水泥砂浆找平层、3+3SBS防水层。四角均设漏斗、塑料水落管及下水弯头排水。（6）装饰工程1）外墙装饰：外墙为干粘石墙面，白石子水刷石墙裙。2）内墙抹灰：喷内墙涂料（大白浆）；10厚1:3水泥砂浆打底。3）天棚抹灰：喷顶棚涂料（大白浆）；1.5厚腻子粉两遍；刷素水泥浆一道。本例中只将重要图纸附于本书中，它们是建施1～2和结施1～6。2.施工组织阐明（1）本工程采用人工挖土、平整场地及回填土，挖地槽时不加工作面，挖地坑时工作面为0.3m，土壤为三类土。（2）余土外运采用人工运输，运距10公里以内。建施1建筑平面图建施2屋顶构造平面布置图建施3建筑剖面图及立面图结施1基础平面、剖面图结施3屋面顶梁构造平面图结施4屋面板构造配筋图结施5独立柱配筋图结施6构造柱配筋详图结施7屋面圈梁平面布置及配筋图结施8雨蓬大样图
