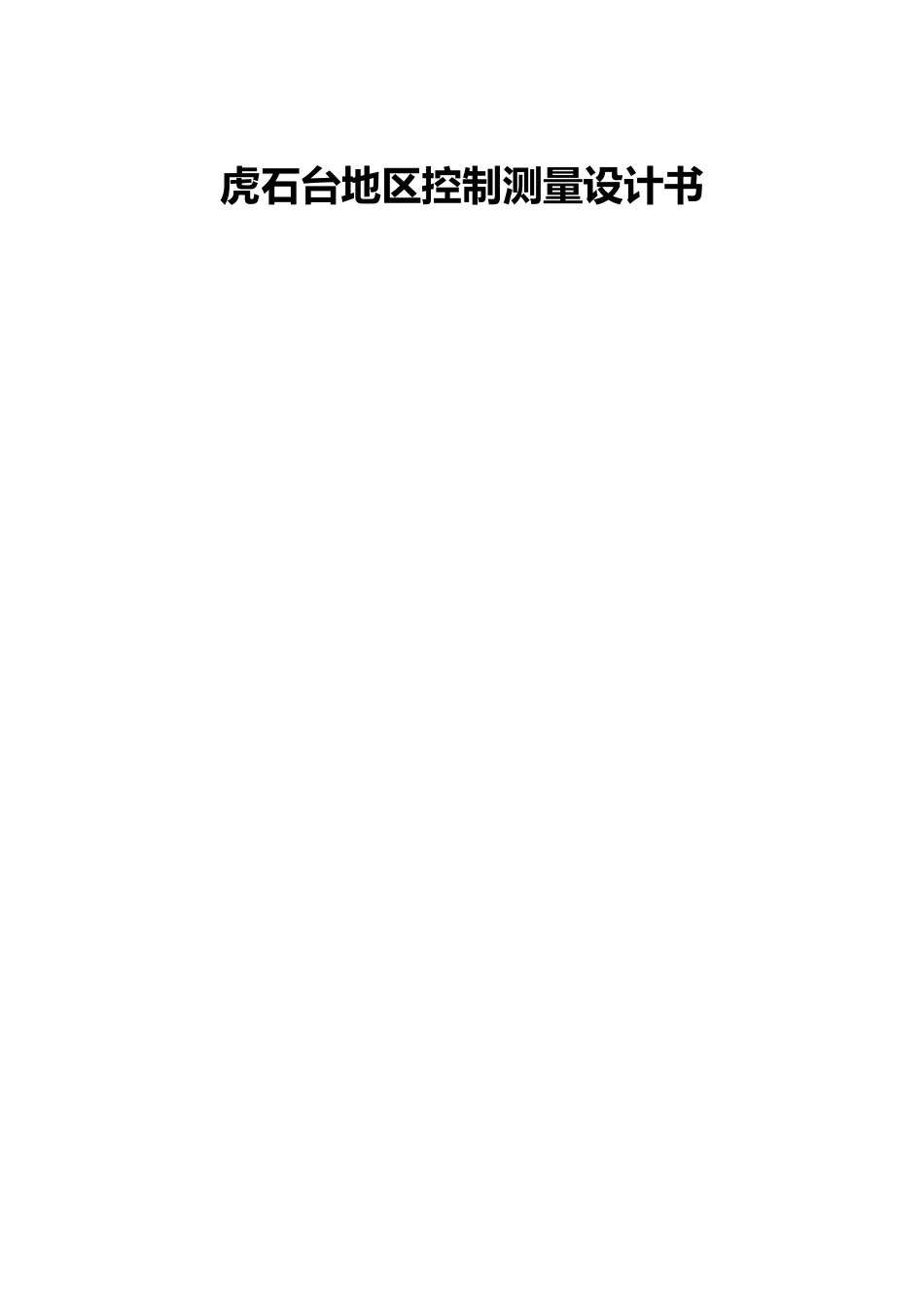

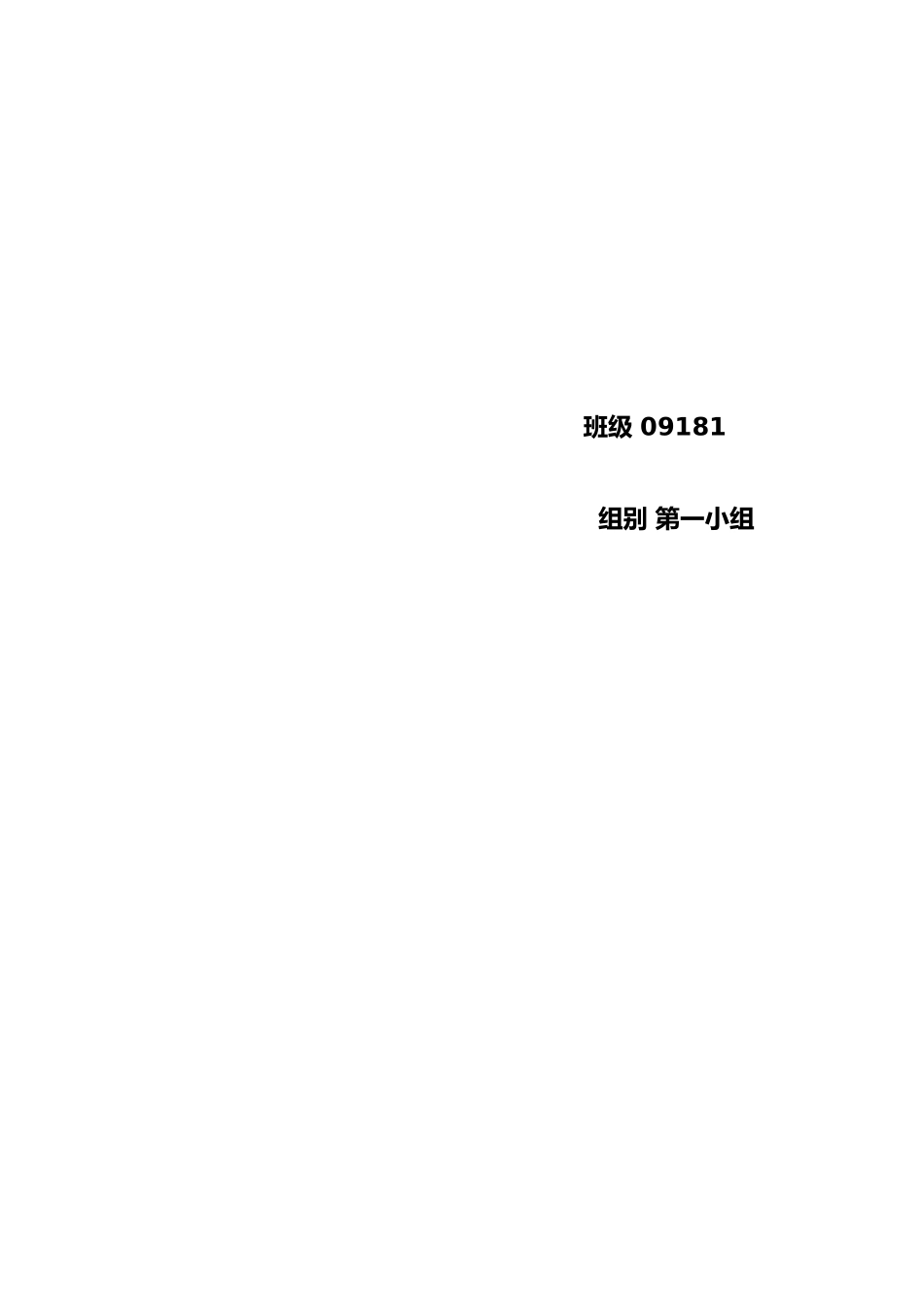

虎石台地区控制测量设计书班级09181组别第一小组控制测量技术设计书一、任务概述1、测量规定根据工程建设的规定，结合测区自然地理条件的特性，选择最佳布网方案，确保在所规定的期限内完一生产任务。应委托方规定，测量虎石台地区三等控制网与即要考虑与原城乡三等网的联系，又要考虑镇内的个社区的独立性，充足体现布网的高精度和便利性。按设计规定将虎石台控制网沿测区周边布设，设计精度为三级。并按主轴线分成两个区域做到每个区域各有五个控制点。测区附近要埋设六个GPS水准点。另外，还要根据布好的控制网实地放样出19个轴线点，并埋设标石。2、测区范畴本测区范畴：虎石台镇整部，三条主干道，一条铁路，南至詹屯，北至新城子，东至国道，西至道义开发区。占地约25平方公里。本次控制，地形测量执行下列技术原则，规范及规定﹕GB50026-93《工程测量规范》GB12898-91《国家一、二水准测量规范等》GB/T18314-《全球定位系统测量规范》二、测区的自然地理条件1、地理概况本测区为沈阳市沈北新区虎石台镇，面积约25km²，测区地势较为平坦，但高楼、社区及树木等较多给控制测量带来一定困难。该地区大气能见度差，测区内杂草丛生，给外业测量工作带俩很大不便。2、气候条件测区气候干旱，上午多雾，夏季炎日，年降水量600-920mm，大多集中在夏秋两季，全年平均气温已七、八月份最高。最高气温可达+38度，最低气温可至-19.7度，冬季多北风，西北风，夏季多东南风，最大风速为25-32m/s，最大风力可到11级。3、交通状况测区内中间有国道（南北走向），南侧有城乡道路（东西走向），西侧有铁路，陆路交通方便。三．已有测量成果及运用（虎石台基础控制测量）一．实习目的和任务：⑴初测目的：根据测量资料进行纸上定线和有关的内业工作，初步拟定采用的路线方案，为编制初步设计提供所需的基础资料。⑵定测目的：通过现场测量并进行优化，再实地放线定桩拟定构造物的位置，为施工设计提供资料二．工程资料（一）、资料的收集运用：1．沈阳测绘局III等以上三角点成果（见下表）。2．沈阳测绘局III等以上水准点成果（见下表）。已知三角点、水准点成果表点号X(m)Y(m)H(m)备注柳岗屯4643004.55545326.7483.20小桥子4644040.64539530.9177.27老金台4649563.17537347.4398.304．高程控制部分：二等水准点有虎石台公园北门（dt31）,建设南一路(dt10)，矿中(dt30)，国道北侧(dt29)四点。（二)、技术根据：①《控制测量规范》。③GB12898-91《国家三、四等水准测量规范》。四．设计方案一、作业办法1测设流程1)平面高程控制系统的拟定。2)平面首级控制网的布设。3)高程控制网的布设。4)施测。2埋石与点之记：1)按照原则进行埋石，如图：3使用仪器；外业观察使用仪器标称精度优于5mm+0.1mm,仪器性能可靠，精度满足设计规定。4GPS网的布设本次实际采用小桥子，小岗屯，新城子这三个已知点，进行GPS联测.共布设GPS点12个，构成7个同时图形。埋石示意图二、外业观察1天线的架设（1）、天线距地面1米以上，严格整平，基座测前通过检查；（2）、严格对中，其对中误差不大于等于1毫米。2天线高量取（1）、量取天线高应从标石中心量至天线外边沿标志处；（2）、互成120°各量取一次，较差不大于3毫米。3观察的基本技术规定表5-2观察模式静态数据采集间隔20秒卫星截止高度角≥15°天线安置的对中误差1mm有效观察卫星数≥4两次丈量天线高之差3mm观察时段长度≥60分卫星的几何图形强度因子PDOP≤8观察时段数≥1任一卫星的有效观察时间≥15分4外业记簿观察过程中统计员统计下列内容：测站名、测站编号、观察年月、观察员、统计员、时段号、接受机和天线号、天线高、开关机时间、卫星信噪比及天气状况等信息。三、数据解决采用平差软件，外业内业一体化。四、二级导线测量测区呈带状分布，首级控制为二级GPS网，导线布设在两对GPS点之间。每个导线点均埋设混凝土标石。标石尺寸为顶部1212厘米，底部为2020厘米，高45厘米。平均边长为400~500米。测角和测距采用TC1610全站式电子速测仪。测角办法为测回法，每站二测回，测站进行温度、气压、加乘常数及投影改正。内业计算采用清华山维公司研制网平差...
