2025年潍坊西制梁场制梁台座预压方案VIP免费

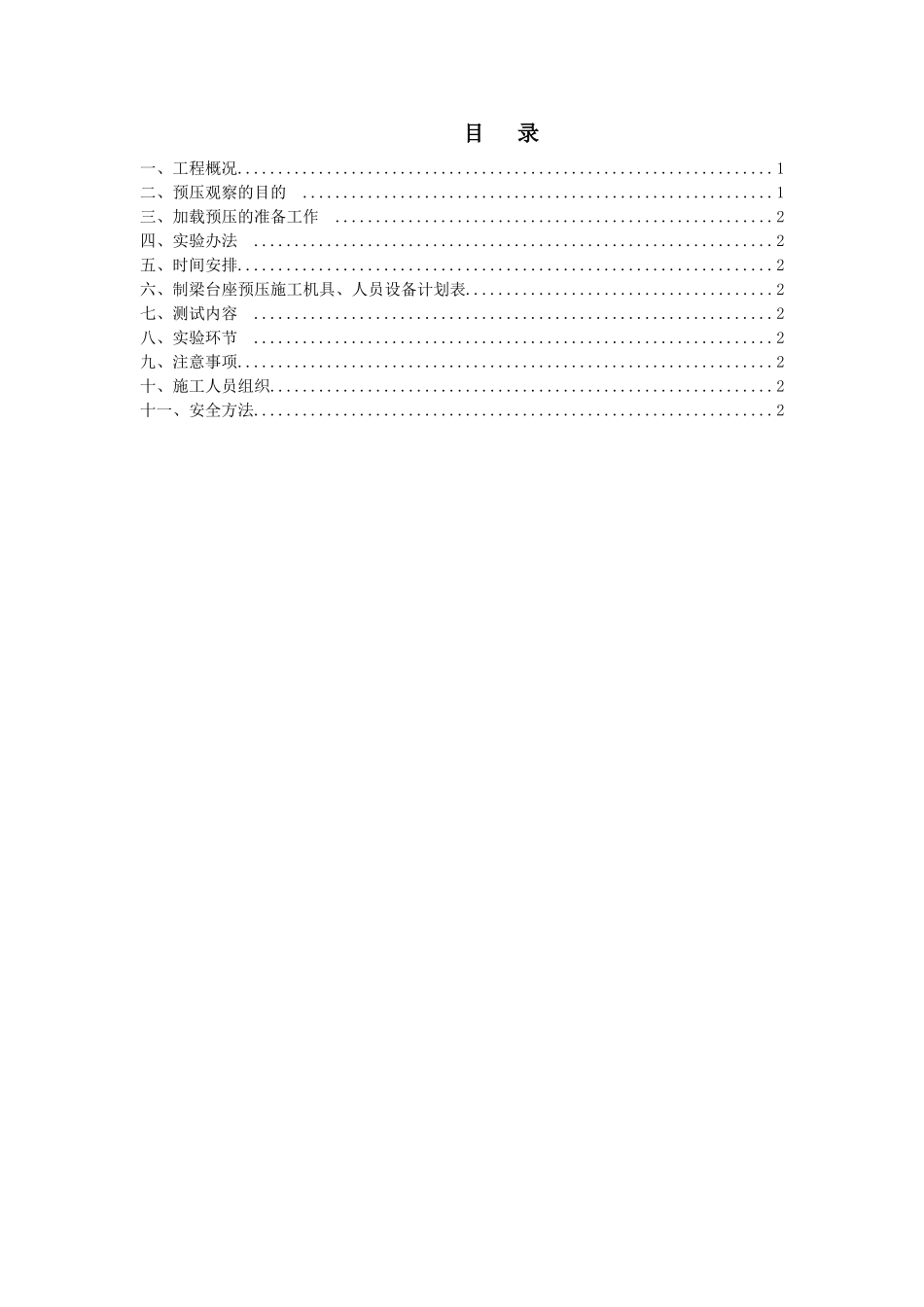

目录一、工程概况..................................................................1二、预压观察的目的..........................................................1三、加载预压的准备工作......................................................2四、实验办法................................................................2五、时间安排..................................................................2六、制梁台座预压施工机具、人员设备计划表......................................2七、测试内容................................................................2八、实验环节................................................................2九、注意事项..................................................................2十、施工人员组织..............................................................2十一、安全方法................................................................2济青高铁QGTSG-7标潍坊西制梁场制梁台座加载预压方案一、工程概况潍坊西制梁场位于潍坊市寒亭区双杨店镇，在济南至青岛高速铁路左侧，中心里程DK175+600,占地206亩。承当济南至青岛高速铁路潍坊特大桥预应力简支箱梁预制任务，预制预应力简支箱梁共860孔（其中：20m梁9孔，24m梁45孔，32m梁806孔）。架运潍坊特大桥起讫里程DK160+（不含725#墩）～DK189+531（潍坊特大桥青岛台）。生产区设制梁台座14座，其中32m箱梁生产台座13座，20m/24m箱梁共用生产台座1座。设计月生产能力为90孔/月，最大存梁能力153孔。箱梁属超长超重构件，考虑在台座上进行预初张拉时台座两端受力较大，在台座两端采用钻孔灌注桩加承台的形式。C25混凝土钻孔灌注桩每端2根，分别位于支座板处；承台尺寸为米*米*1米。台座中间部分地基采用30cm水泥改良土拌合压实后，在上面浇筑40cm后基础。中间部分基础与台座两端承台一次浇筑以增加台座基础的整体性。在整体筏板基础浇筑完毕后，在基础上面再浇筑3道*米持续墙，用于制梁模板的拼装。二、预压观察的目的1、通过对制梁台座的加载预压，确保制梁台座基础稳固,确保箱梁在预制时外形尺寸不发生变化。2、通过对制梁台座的加载预压，为确保箱梁在预制时不会由于台座不均匀下沉超出2mm而影响质量几构造尺寸。3、通过对制梁台座的加载预压，确保调节底模的返拱值，确保箱梁张拉后达成设计线性。4、通过制梁台座沉降观察检查制梁台座基础设计的安全性，确保箱梁在预制时安全。三、加载预压的准备工作1、底板的预压荷载配备:台座需压重约1284t，采用制梁台座满铺工字钢加沙袋堆载方式，堆载预压实验采用1方沙袋（每袋砂子约重）来作为加载。①、考虑32米箱梁箱梁自重825t,内模、外模、端模、底模重按170t计，施工荷载按75t计算。加载时按各个荷载总重倍系数考虑，共需准备不少于1288吨砂子，920个1方的沙袋，按照每层放置沙袋160个，按6层摆放。②、考虑米箱梁箱梁自重670t,内模、外模、端模、底模重按140t计，施工荷载按62t计算。加载时按各个荷载总重倍系数考虑，共需准备不少于1044吨砂子，745个1方的沙袋，按照每层放置沙袋124个，按6层摆放。③、考虑米箱梁箱梁自重515t,内模、外模、端模、底模重按106t计，施工荷载按47t计算。加载时按各个荷载总重倍系数考虑，共需准备不少于966吨砂子，690个1方的沙袋，按照每层放置沙袋115个，按6层摆放。2、观察点的布设，为了便于观察制梁台座基础沉降，在台座基础1/2、1/8、1/4、3/8及两端位置九个断面，布设观察点，观察点采用钢筋头通过钻孔打入制梁台座扩大基础，同时灌入水泥浆加固，在扩大基础顶面对应位置用红油漆做标记。观察点布置以下图：3、布设水准点，已知水准点离制梁台座比较远，为了便于观察减少误差，在制梁台座两侧各布设2个不易被破坏的水准点。确保每个水准点所选位置可“一镜”观察到3个观察点。观察数据统计表地点：扶尺：年月日天气仪器型号测点后视读数视线高实测高程备注12345闭合差评定司镜：统计：计算：复核：四、实验办法1、制梁台座预压实验在制梁台座条形基础施...
