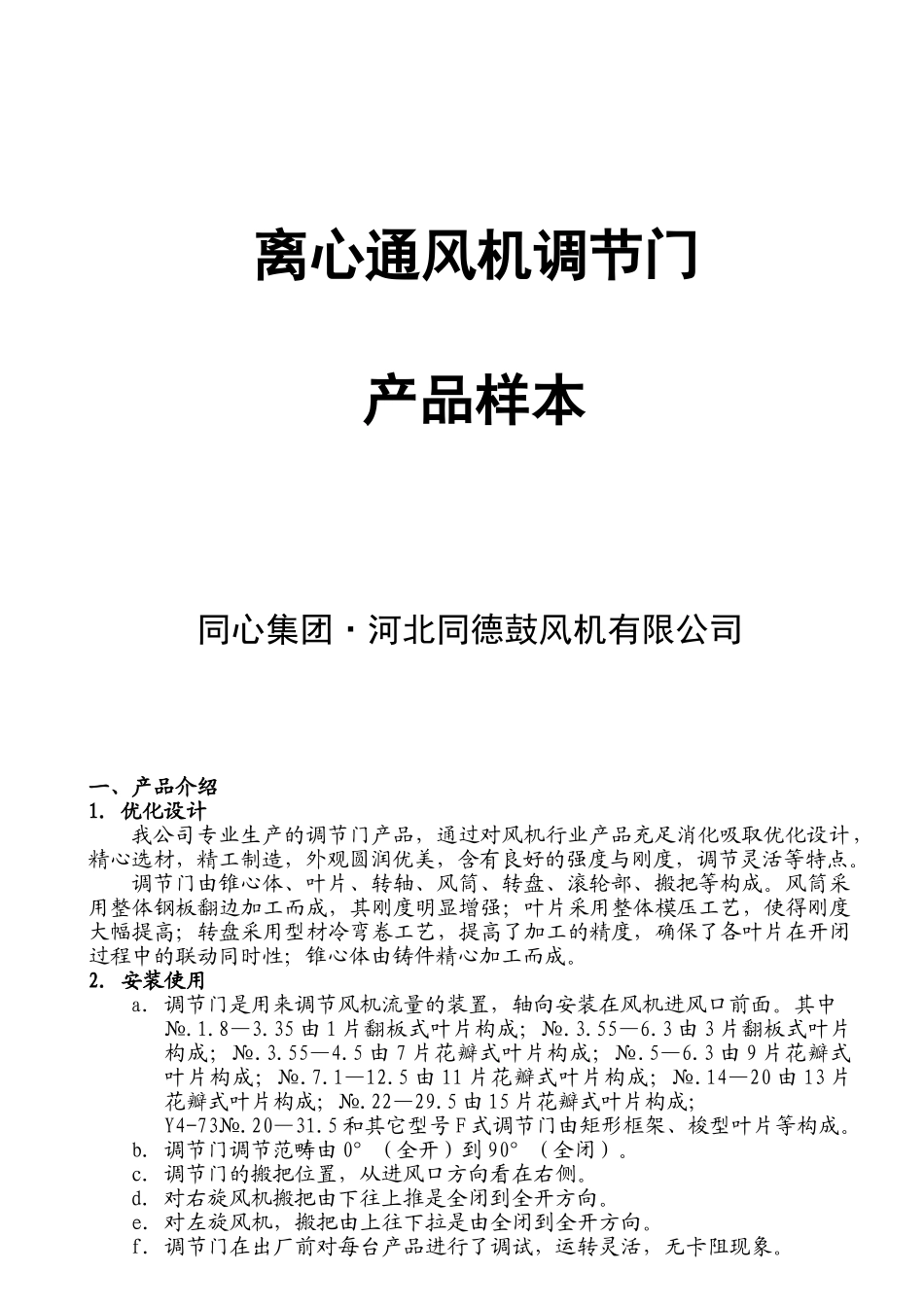

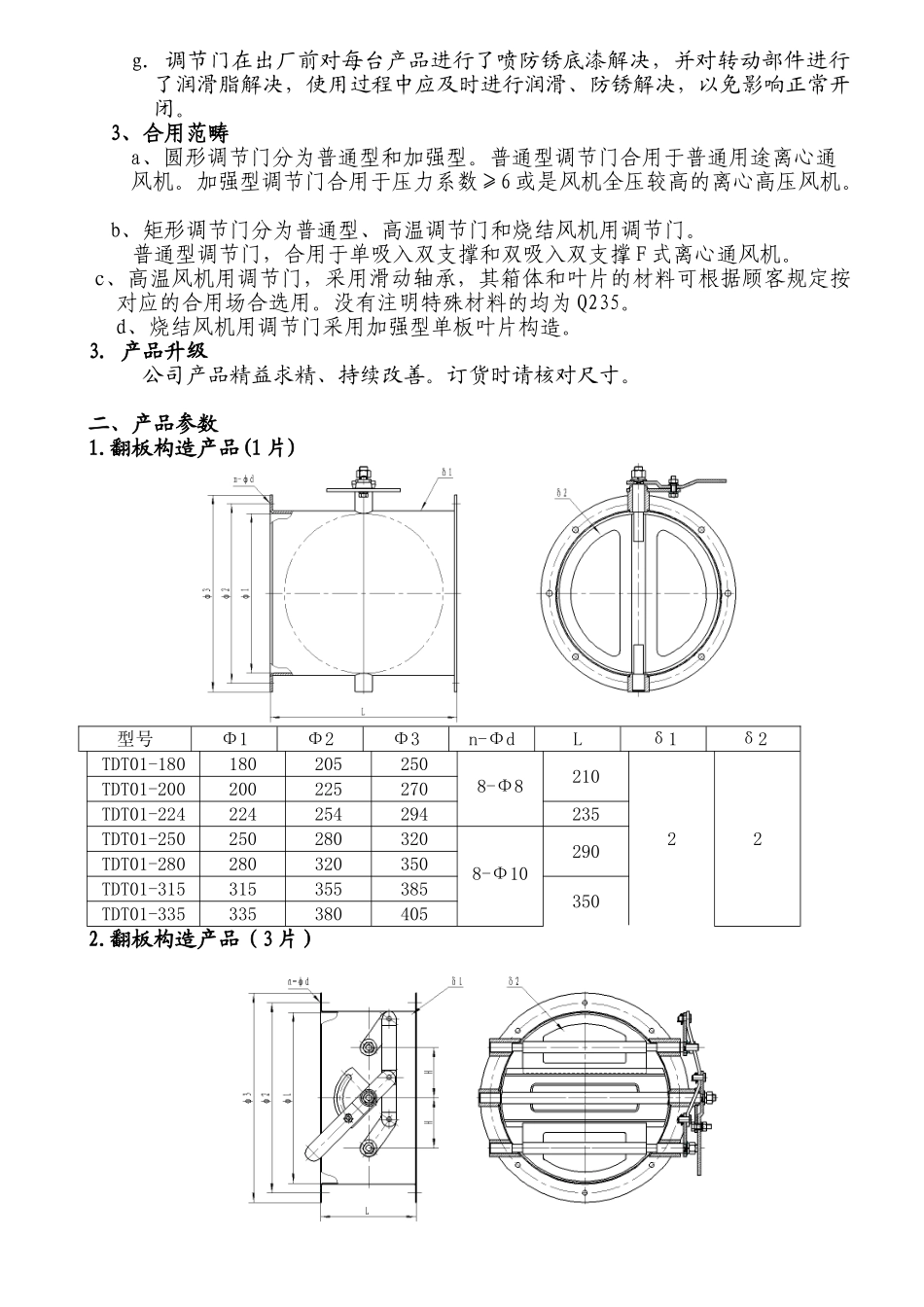

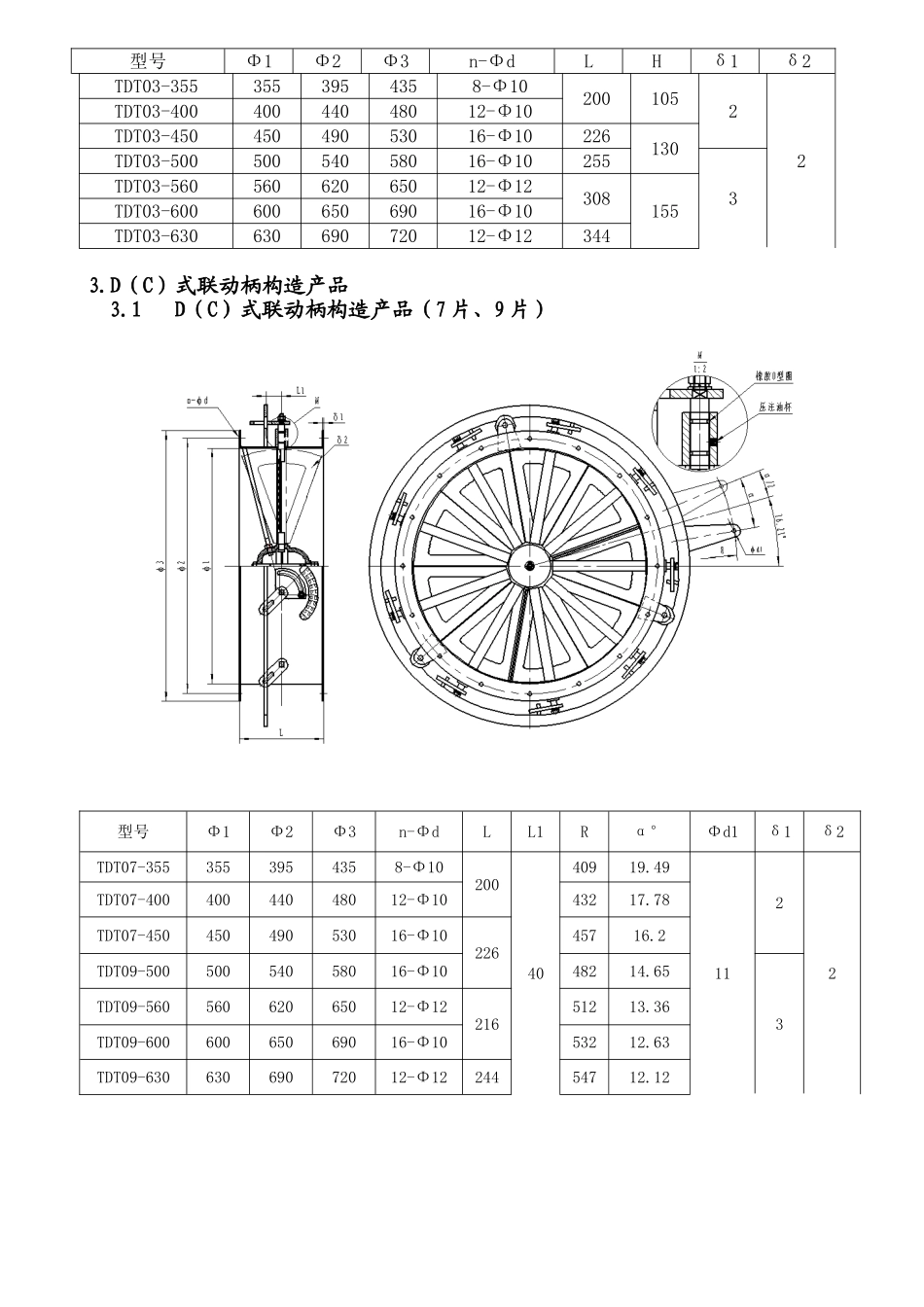

离心通风机调节门产品样本同心集团·河北同德鼓风机有限公司一、产品介绍1.优化设计我公司专业生产的调节门产品，通过对风机行业产品充足消化吸取优化设计，精心选材，精工制造，外观圆润优美，含有良好的强度与刚度，调节灵活等特点。调节门由锥心体、叶片、转轴、风筒、转盘、滚轮部、搬把等构成。风筒采用整体钢板翻边加工而成，其刚度明显增强；叶片采用整体模压工艺，使得刚度大幅提高；转盘采用型材冷弯卷工艺，提高了加工的精度，确保了各叶片在开闭过程中的联动同时性；锥心体由铸件精心加工而成。2.安装使用a．调节门是用来调节风机流量的装置，轴向安装在风机进风口前面。其中№.1.8—3.35由1片翻板式叶片构成；№.3.55—6.3由3片翻板式叶片构成；№.3.55—4.5由7片花瓣式叶片构成；№.5—6.3由9片花瓣式叶片构成；№.7.1—12.5由11片花瓣式叶片构成；№.14—20由13片花瓣式叶片构成；№.22—29.5由15片花瓣式叶片构成；Y4-73№.20—31.5和其它型号F式调节门由矩形框架、梭型叶片等构成。b．调节门调节范畴由0°（全开）到90°（全闭）。c．调节门的搬把位置，从进风口方向看在右侧。d.对右旋风机搬把由下往上推是全闭到全开方向。e.对左旋风机，搬把由上往下拉是由全闭到全开方向。f.调节门在出厂前对每台产品进行了调试，运转灵活，无卡阻现象。g.调节门在出厂前对每台产品进行了喷防锈底漆解决，并对转动部件进行了润滑脂解决，使用过程中应及时进行润滑、防锈解决，以免影响正常开闭。3、合用范畴a、圆形调节门分为普通型和加强型。普通型调节门合用于普通用途离心通风机。加强型调节门合用于压力系数≥6或是风机全压较高的离心高压风机。b、矩形调节门分为普通型、高温调节门和烧结风机用调节门。普通型调节门，合用于单吸入双支撑和双吸入双支撑F式离心通风机。c、高温风机用调节门，采用滑动轴承，其箱体和叶片的材料可根据顾客规定按对应的合用场合选用。没有注明特殊材料的均为Q235。d、烧结风机用调节门采用加强型单板叶片构造。3.产品升级公司产品精益求精、持续改善。订货时请核对尺寸。二、产品参数1.翻板构造产品(1片)型号Φ1Φ2Φ3n-ΦdLδ1δ2TDT01-1801802052508-Φ821022TDT01-200200225270TDT01-224224254294235TDT01-2502502803208-Φ10290TDT01-280280320350TDT01-315315355385350TDT01-3353353804052.翻板构造产品（3片）型号Φ1Φ2Φ3n-ΦdLHδ1δ2TDT03-3553553954358-Φ1020010522TDT03-40040044048012-Φ10TDT03-45045049053016-Φ10226130TDT03-50050054058016-Φ102553TDT03-56056062065012-Φ12308155TDT03-60060065069016-Φ10TDT03-63063069072012-Φ123443.D（C）式联动柄构造产品3.1D（C）式联动柄构造产品（7片、9片）型号Φ1Φ2Φ3n-ΦdLL1Rα°Φd1δ1δ2TDT07-3553553954358-Φ102004040919.491122TDT07-40040044048012-Φ1043217.78TDT07-45045049053016-Φ1022645716.2TDT09-50050054058016-Φ1048214.653TDT09-56056062065012-Φ1221651213.36TDT09-60060065069016-Φ1053212.63TDT09-63063069072012-Φ1224454712.123.2D（C）式联动柄构造产品（11片、13片、15片）4.F式矩形调节门产品构造图4.1F调节门型号Φ1Φ2Φ3n-ΦdLL1Rα°Φd1δ1δ2TDT11-71071077082016-Φ1223550711.513.871333TDT11-80080086091016-Φ15240756.512.514TDT11-900900970101016-Φ15270806.511.27TDT11-100010001070111016-Φ1530075856.516.41TDT11-110011001170121024-Φ15330906.515.05TDT11-112011201190123020-Φ15330916.514.83TDT11-120012001270131024-Φ15360956.513.91TDT11-125012501320136020-Φ15375981.513.4TDT13-140014001470153024-Φ15420125122718.571855TDT13-160016001660173028-Φ15480132716.43TDT13-180018001860193028-Φ19540142714.726TDT13-2060213028-Φ19600152713.34TDT15-220022002280236036-Φ19660180166717.5226TDT15-250025002580266036-Φ19750181715.52TDT15-280028002880296036-Φ19840196713.94TDT15-295029503030311036-Φ24885204213.264.2矩形小规风格节门矩形调节门的具体尺寸可根据客户设计数据调节，或根据我公司优化数据进行。5.电机滑轨滑轨型号配用电机LL1L2φD1φD2FMα°tQ/TD-13aY80、Y904404002012201040403Q/TD-13bY100、Y112、Y1325004602014241250303Q/TD-13cY160、Y1806305802518281560354Q/TD-13dY200、Y2257857253018351970354Q/TD-13eY250、Y2809508505022422490355Q/TD-13fY315105095050225028110306四、产品图片
