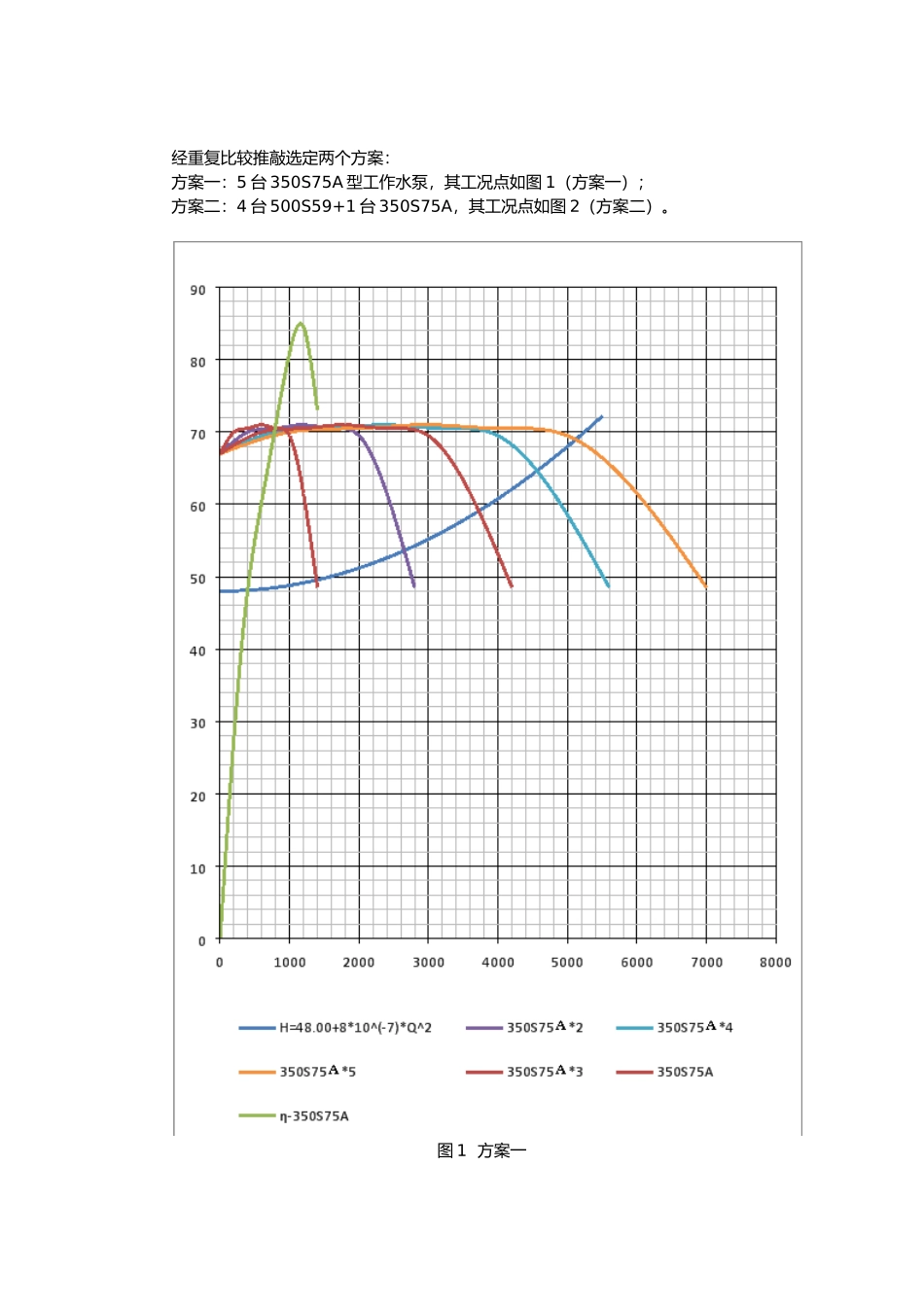

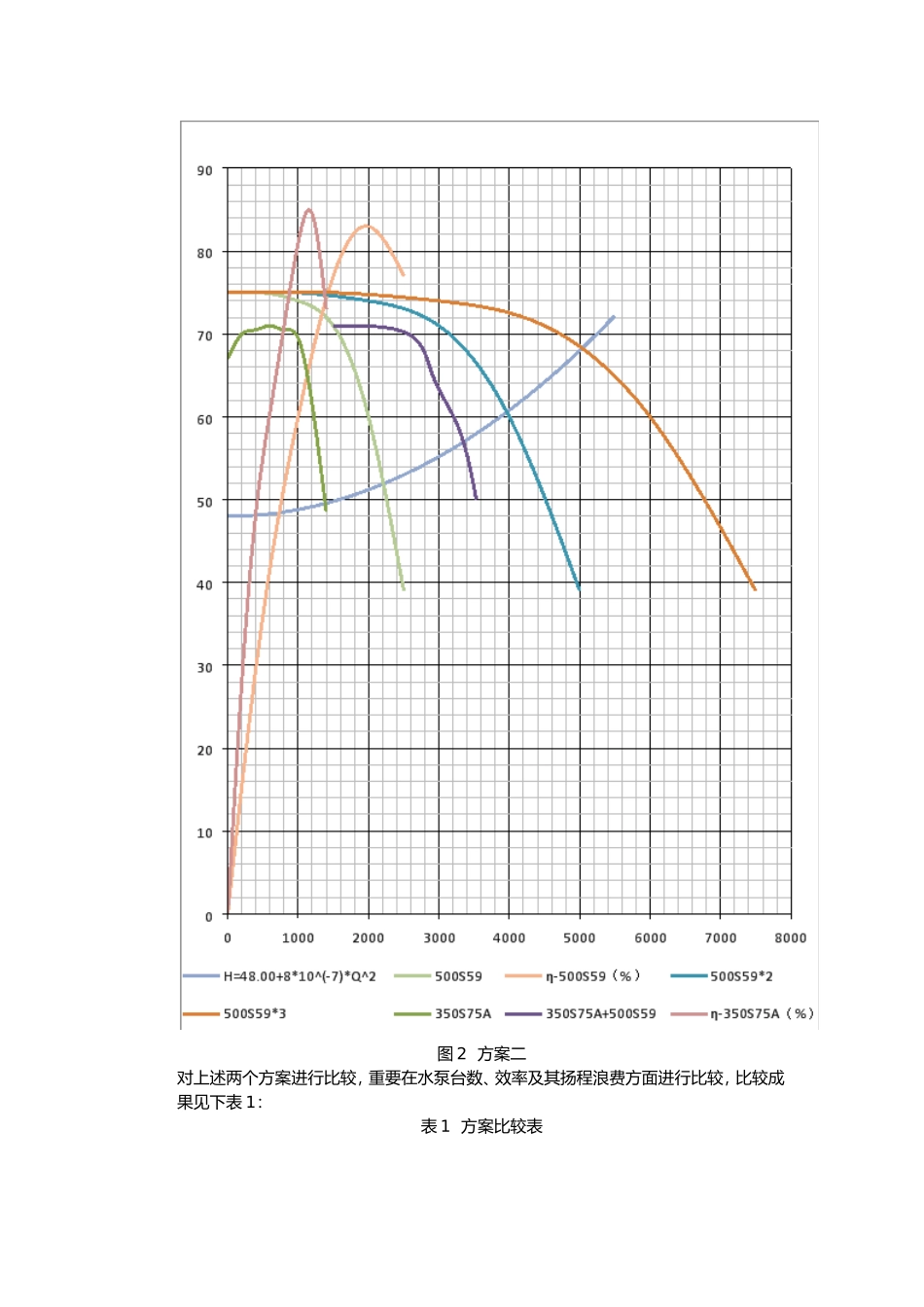

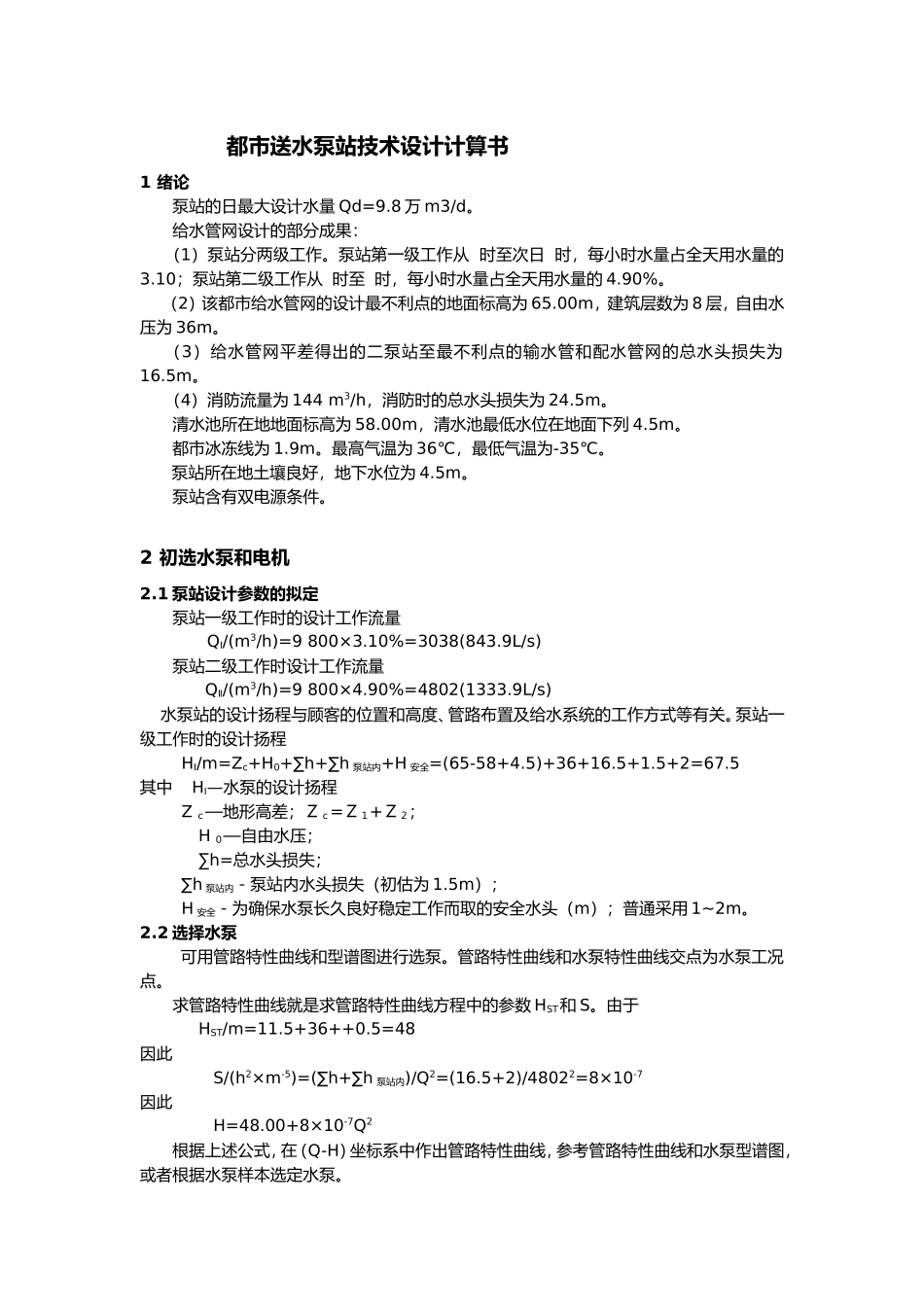

都市送水泵站技术设计计算书1绪论泵站的日最大设计水量Qd=9.8万m3/d。给水管网设计的部分成果:(1)泵站分两级工作。泵站第一级工作从时至次日时,每小时水量占全天用水量的3.10;泵站第二级工作从时至时,每小时水量占全天用水量的4.90%。(2)该都市给水管网的设计最不利点的地面标高为65.00m,建筑层数为8层,自由水压为36m。(3)给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。(4)消防流量为144m3/h,消防时的总水头损失为24.5m。清水池所在地地面标高为58.00m,清水池最低水位在地面下列4.5m。都市冰冻线为1.9m。最高气温为36℃,最低气温为-35℃。泵站所在地土壤良好,地下水位为4.5m。泵站含有双电源条件。2初选水泵和电机2.1泵站设计参数的拟定泵站一级工作时的设计工作流量QⅠ/(m3/h)=9800×3.10%=3038(843.9L/s)泵站二级工作时设计工作流量QⅡ/(m3/h)=9800×4.90%=4802(1333.9L/s)水泵站的设计扬程与顾客的位置和高度、管路布置及给水系统的工作方式等有关。泵站一级工作时的设计扬程HⅠ/m=Zc+H0+∑h+∑h泵站内+H安全=(65-58+4.5)+36+16.5+1.5+2=67.5其中HⅠ—水泵的设计扬程Zc—地形高差;Zc=Z1+Z2;H0—自由水压;∑h=总水头损失;∑h泵站内-泵站内水头损失(初估为1.5m);H安全-为确保水泵长久良好稳定工作而取的安全水头(m);普通采用1~2m。2.2选择水泵可用管路特性曲线和型谱图进行选泵。管路特性曲线和水泵特性曲线交点为水泵工况点。求管路特性曲线就是求管路特性曲线方程中的参数HST和S。由于HST/m=11.5+36++0.5=48因此S/(h2×m-5)=(∑h+∑h泵站内)/Q2=(16.5+2)/48022=8×10-7因此H=48.00+8×10-7Q2根据上述公式,在(Q-H)坐标系中作出管路特性曲线,参考管路特性曲线和水泵型谱图,或者根据水泵样本选定水泵。经重复比较推敲选定两个方案:方案一:5台350S75A型工作水泵,其工况点如图1(方案一);方案二:4台500S59+1台350S75A,其工况点如图2(方案二)。图1方案一图2方案二对上述两个方案进行比较,重要在水泵台数、效率及其扬程浪费方面进行比较,比较成果见下表1:表1方案比较表方案编号水量变化范畴(m3·h-1)运行水泵型号及台数水泵一扬程/m管路所需扬程/m扬程浪费/m水泵效率/%方案一5台350S75A5110~45505台350S75A70.5~69.064.5~69.06.0~078.0~82.04550~37204台350S75A70.5~64.559.0~64.511.5~082.0~83.03720~26503台350S75A71~59.053.5~59.016.5~083.0~77.0方案二3台500S59+1台350S75A5020~39803台500S5972.5~68.060.5~68.012.0~085.0~73.03980~33502台500S5968.0~60.557.0~60.511.0~073.0~80.53350~22101台500S59+1台350S75A70.5~57.052~57.018.5~080.5~81.580.0~76.0从表1中能够看出在扬程运用和水泵效率方面方案一均好于方案二,只是水泵台数比方案二多一台,增加了基建投资,但是设计计算证明由于方案一能耗不大于方案二,运行费用的节省能够在几年内抵消增加的基建投资;并且,方案一选用同型号泵,检修时替代零件方便。因此,选定工作泵为5台350S75A型水泵。其性能参数以下:Q=900~1332m3/h;H=56~70m;η=84%;n=1450r/min;电机功率N=280kW;HSV=5.8m;质量W=1200kg。5台350S75A型水泵并联工作时,其工况点在L点,L点对应的流量和扬程为5110m3/h和69.0m,基本满足泵站二级设计工作流量规定。4台350S75A型水泵并联工作时,其工况点在M点,M点对应的流量和扬程为4550m3/h和64.5m。3台350S75A型水泵并联工作时,其工况点在N点,N点对应的流量和扬程为3720m3/h和59.0m,基本满足泵站一级设计工作流量规定。再选一台同型号的350S75A型水泵备用,泵站共设有6台350S75型水泵,5用1备。2.3拟定电机根据水泵样本提供的配套可选电机,选定Y355L1-4电机,其参数以下:额定电压V=380V;N=280kW;n=1450r/min;W=1860kg。3水泵机组的基础设计350S75A型水泵不带底座,因此选定其基础为混凝土块式基础,其基本计算以下:(1)基础长度L/mm=地脚螺钉间距+(400~500)=L3+L2+B+(400~500)=500+889+630+481=2500(2)基础宽度B/mm=地脚螺钉间距+(400~500)=A+(400~500)=610+490=1100(3)基础高度H/mm={(2.5~4.0...
