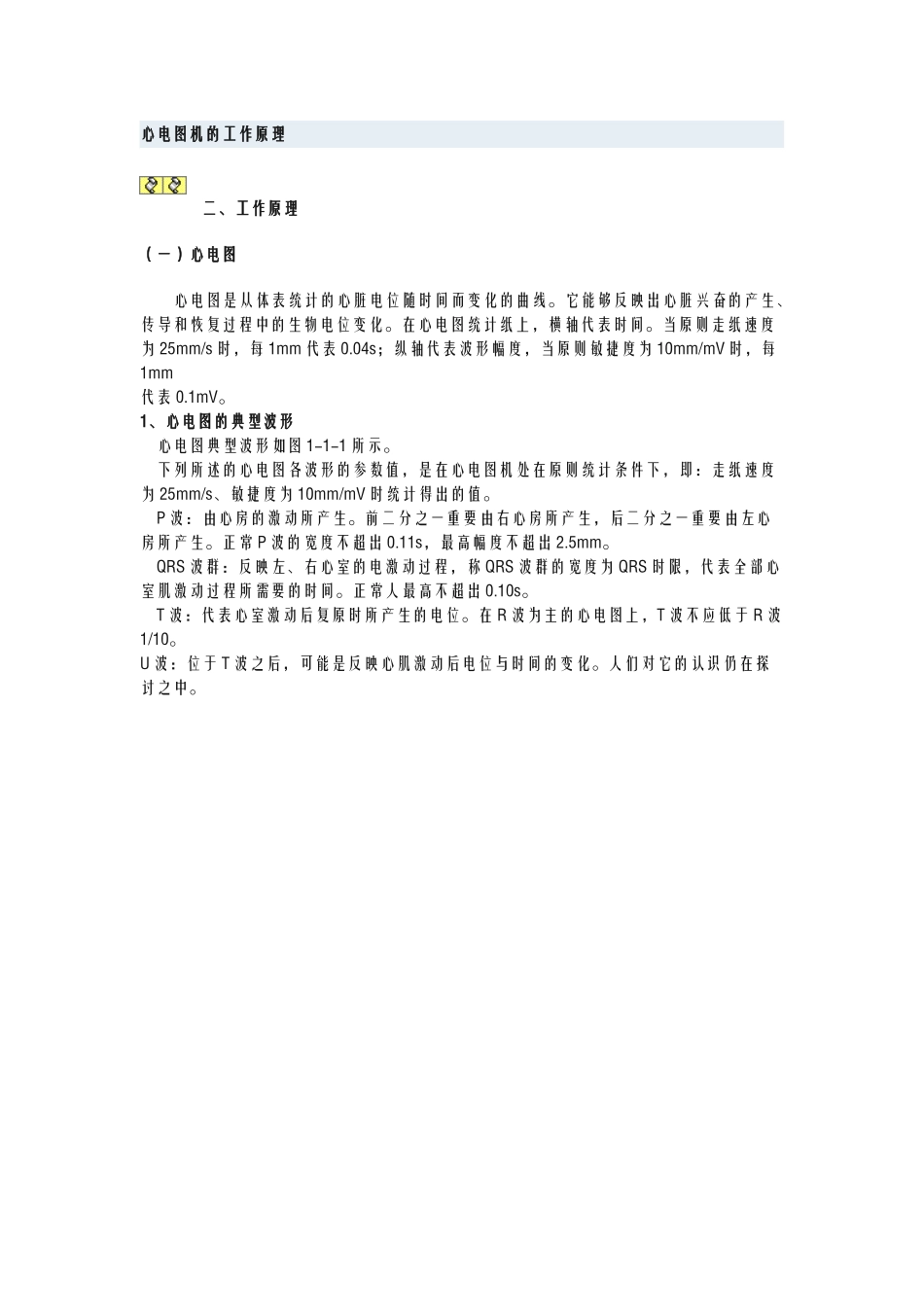

心电图机的工作原理二、工作原理(一)心电图心电图是从体表统计的心脏电位随时间而变化的曲线
它能够反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化
在心电图统计纸上,横轴代表时间
当原则走纸速度为25mm/s时,每1mm代表0
04s;纵轴代表波形幅度,当原则敏捷度为10mm/mV时,每1mm代表0

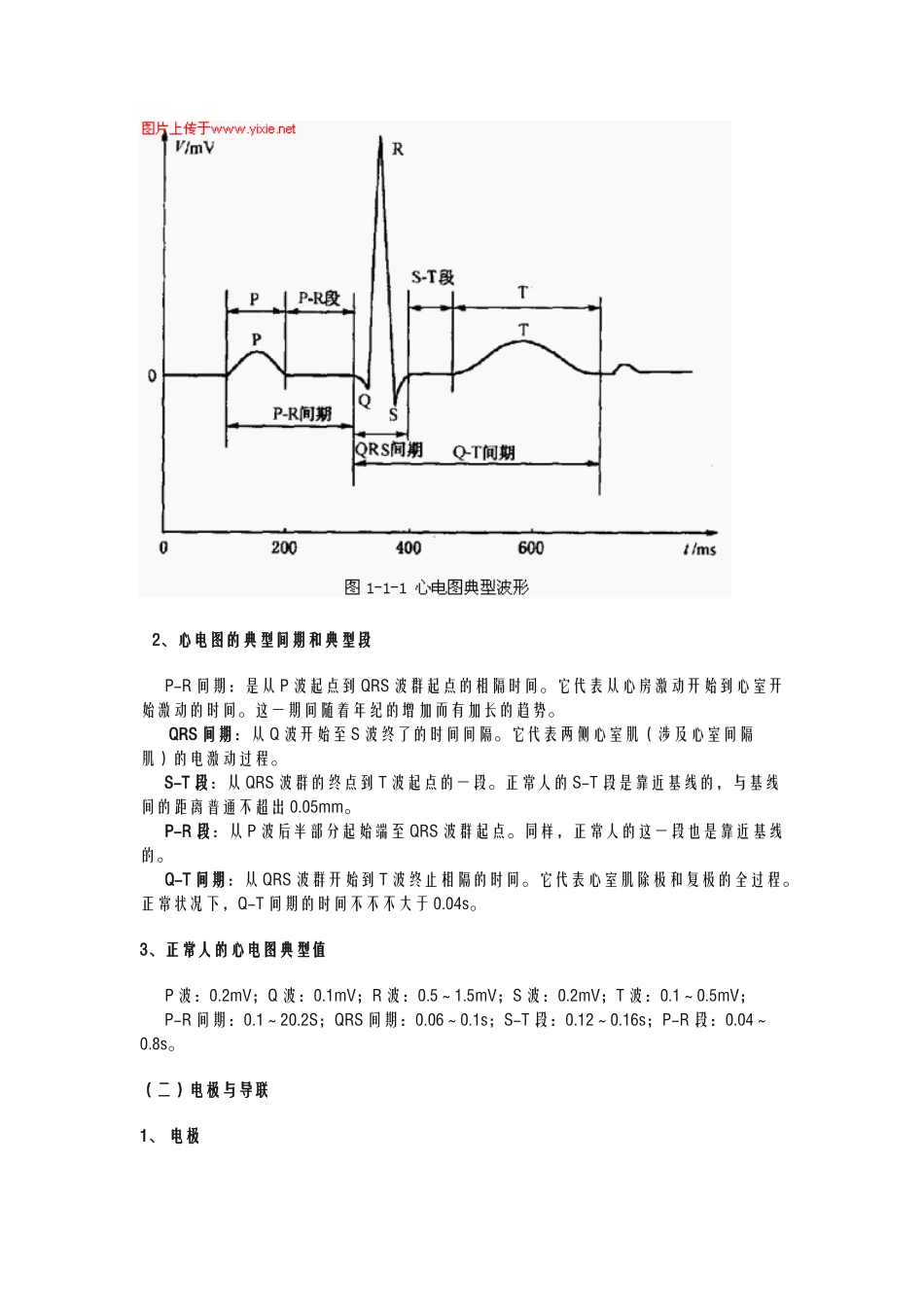

1、心电图的典型波形心电图典型波形如图1-1-1所示
下列所述的心电图各波形的参数值,是在心电图机处在原则统计条件下,即:走纸速度为25mm/s、敏捷度为10mm/mV时统计得出的值
P波:由心房的激动所产生
前二分之一重要由右心房所产生,后二分之一重要由左心房所产生
正常P波的宽度不超出0
11s,最高幅度不超出2
QRS波群:反映左、右心室的电激动过程,称QRS波群的宽度为QRS时限,代表全部心室肌激动过程所需要的时间
正常人最高不超出0
T波:代表心室激动后复原时所产生的电位
在R波为主的心电图上,T波不应低于R波1/10
U波:位于T波之后,可能是反映心肌激动后电位与时间的变化
人们对它的认识仍在探讨之中
2、心电图的典型间期和典型段P-R间期:是从P波起点到QRS波群起点的相隔时间
它代表从心房激动开始到心室开始激动的时间
这一期间随着年纪的增加而有加长的趋势
QRS间期:从Q波开始至S波终了的时间间隔
它代表两侧心室肌(涉及心室间隔肌)的电激动过程
S-T段:从QRS波群的终点到T波起点的一段
正常人的S-T段是靠近基线的,与基线间的距离普通不超出0
P-R段:从P波后半部分起始端至QRS波群起点
同样,正常人的这一段也是靠近基线的
Q-T间期:从QRS波群开始到T波终止相隔的时间
它代表心室肌除极和复极的全过程
正常状况下,Q-T间期的时间不不不大于0
3、正常人的心电图典型值P波:0
2mV;Q波:0
1mV;R波:0
