2025年耙式真空干燥机100LVIP免费

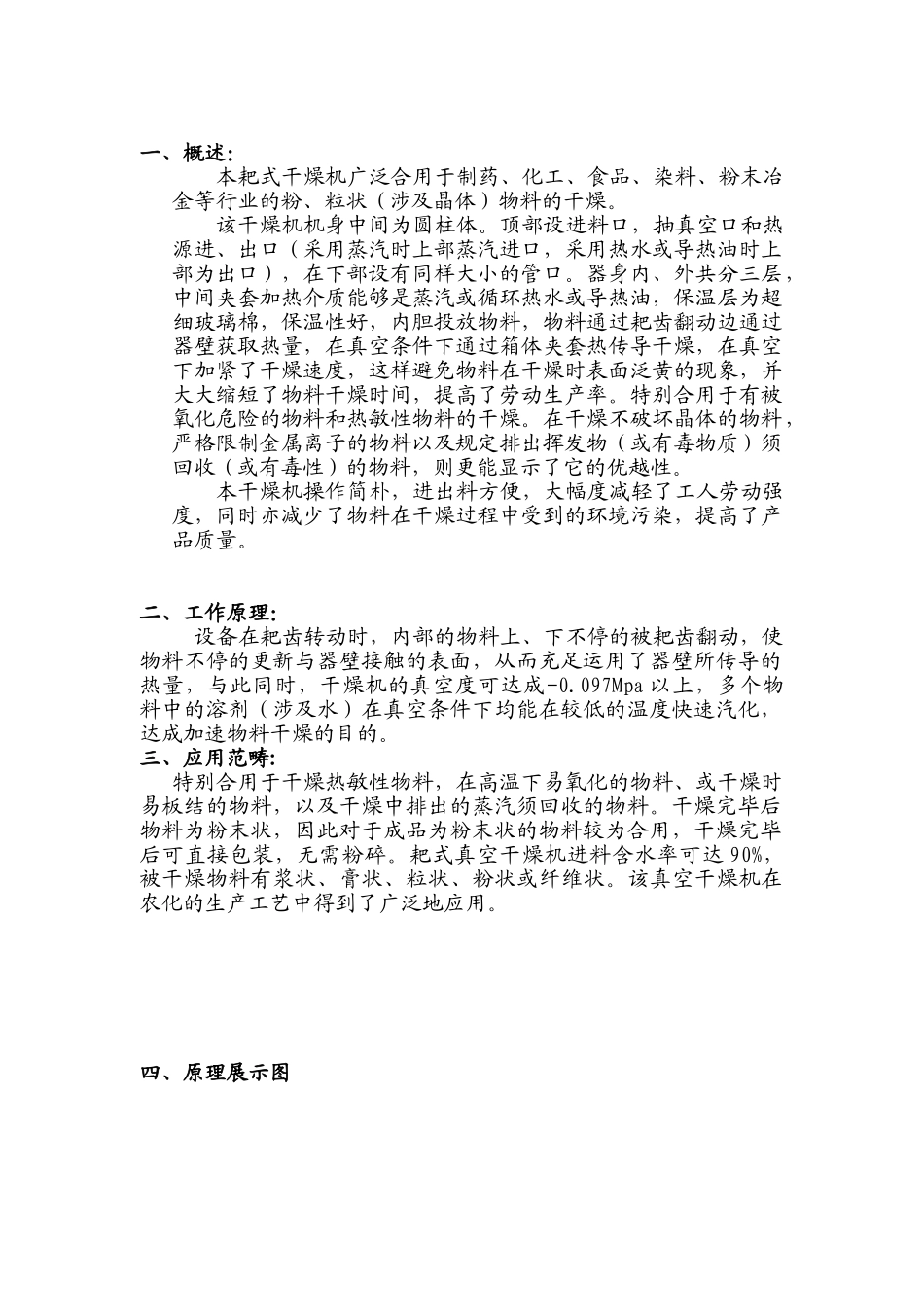

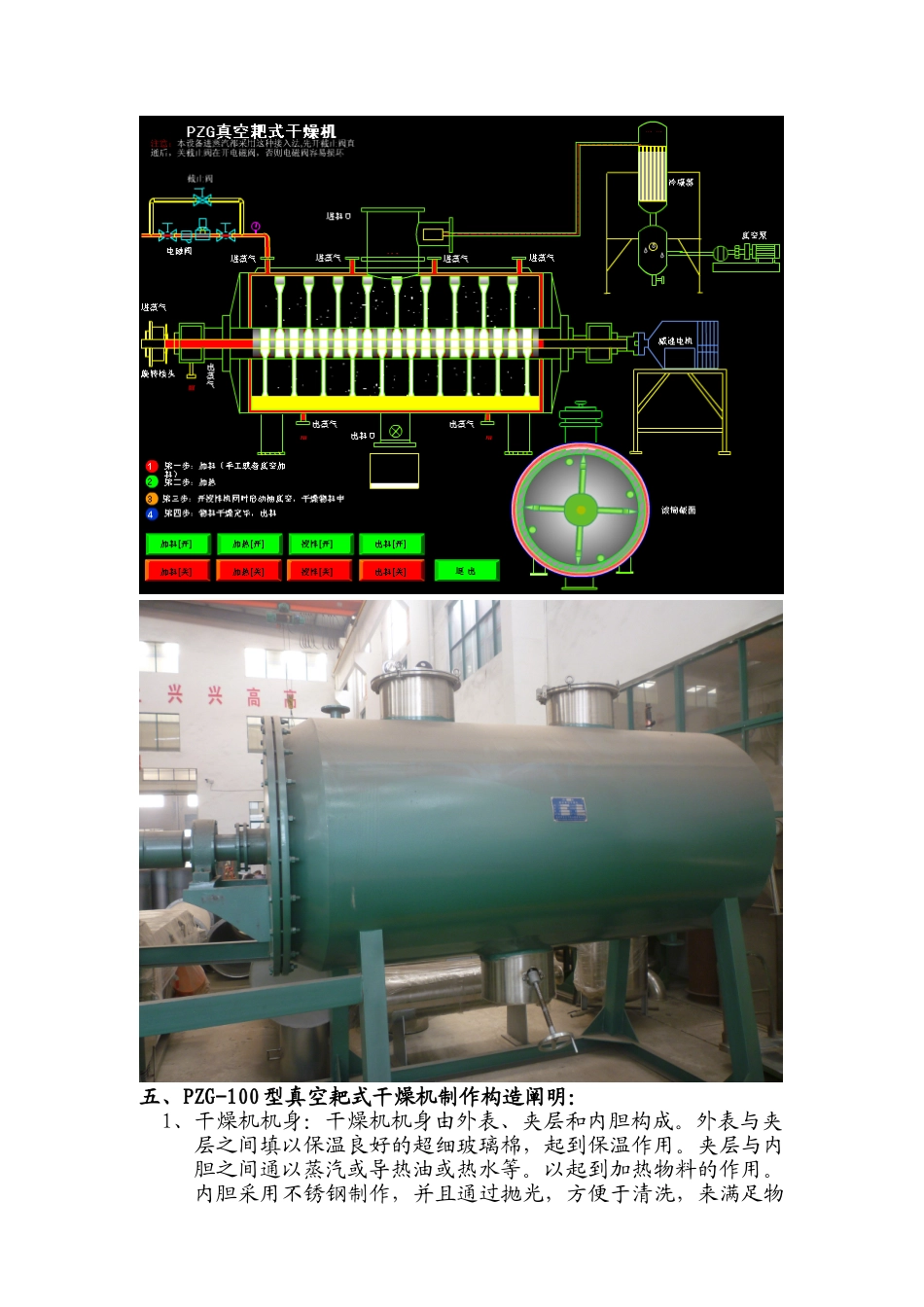

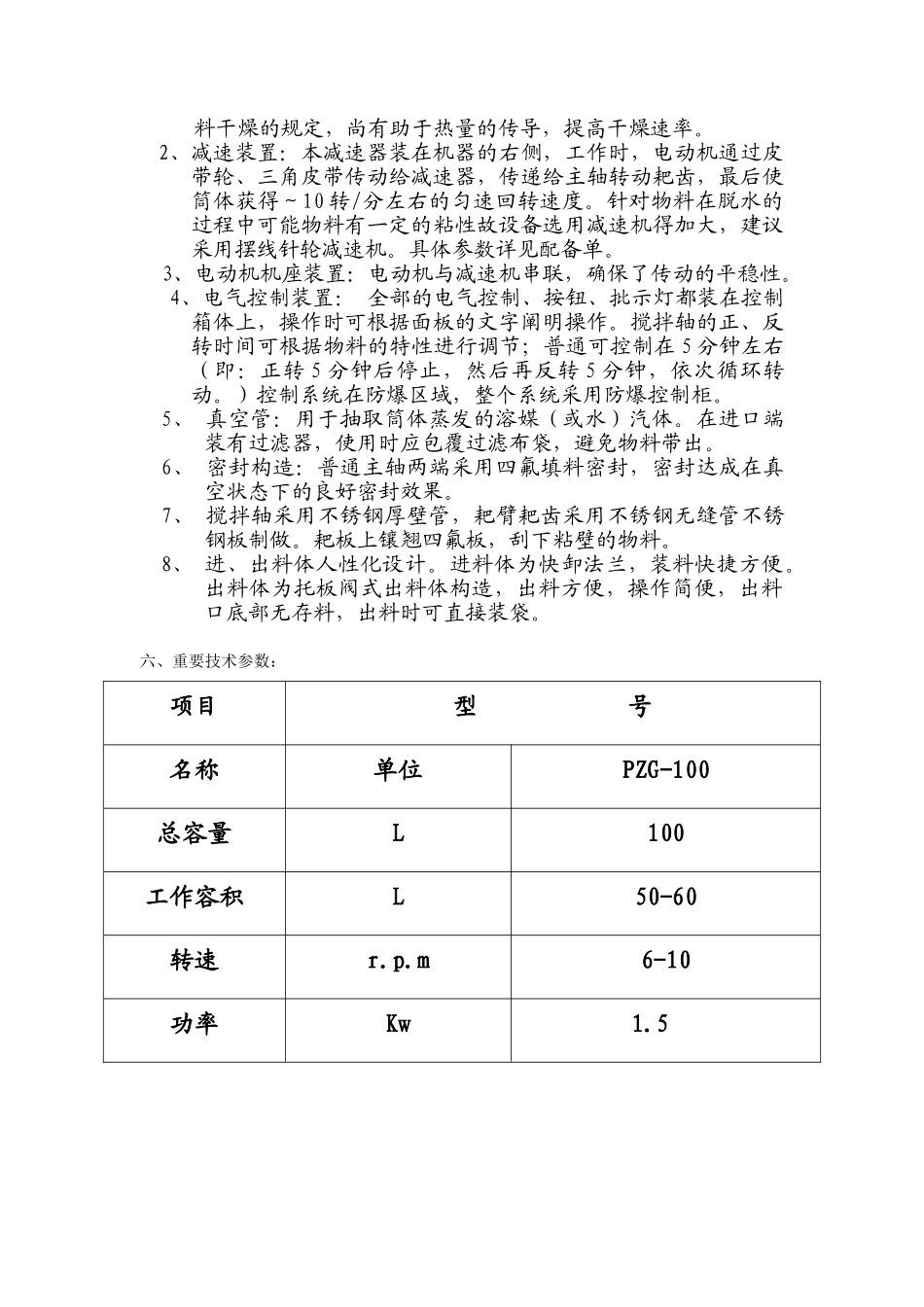

一、概述：本耙式干燥机广泛合用于制药、化工、食品、染料、粉末冶金等行业的粉、粒状（涉及晶体）物料的干燥。该干燥机机身中间为圆柱体。顶部设进料口，抽真空口和热源进、出口（采用蒸汽时上部蒸汽进口，采用热水或导热油时上部为出口），在下部设有同样大小的管口。器身内、外共分三层，中间夹套加热介质能够是蒸汽或循环热水或导热油，保温层为超细玻璃棉，保温性好，内胆投放物料，物料通过耙齿翻动边通过器壁获取热量，在真空条件下通过箱体夹套热传导干燥，在真空下加紧了干燥速度，这样避免物料在干燥时表面泛黄的现象，并大大缩短了物料干燥时间，提高了劳动生产率。特别合用于有被氧化危险的物料和热敏性物料的干燥。在干燥不破坏晶体的物料，严格限制金属离子的物料以及规定排出挥发物（或有毒物质）须回收（或有毒性）的物料，则更能显示了它的优越性。本干燥机操作简朴，进出料方便，大幅度减轻了工人劳动强度，同时亦减少了物料在干燥过程中受到的环境污染，提高了产品质量。二、工作原理：设备在耙齿转动时，内部的物料上、下不停的被耙齿翻动，使物料不停的更新与器壁接触的表面，从而充足运用了器壁所传导的热量，与此同时，干燥机的真空度可达成-0.097Mpa以上，多个物料中的溶剂（涉及水）在真空条件下均能在较低的温度快速汽化，达成加速物料干燥的目的。三、应用范畴:特别合用于干燥热敏性物料，在高温下易氧化的物料、或干燥时易板结的物料，以及干燥中排出的蒸汽须回收的物料。干燥完毕后物料为粉末状，因此对于成品为粉末状的物料较为合用，干燥完毕后可直接包装，无需粉碎。耙式真空干燥机进料含水率可达90%，被干燥物料有浆状、膏状、粒状、粉状或纤维状。该真空干燥机在农化的生产工艺中得到了广泛地应用。四、原理展示图五、PZG-100型真空耙式干燥机制作构造阐明：1、干燥机机身：干燥机机身由外表、夹层和内胆构成。外表与夹层之间填以保温良好的超细玻璃棉，起到保温作用。夹层与内胆之间通以蒸汽或导热油或热水等。以起到加热物料的作用。内胆采用不锈钢制作，并且通过抛光，方便于清洗，来满足物料干燥的规定，尚有助于热量的传导，提高干燥速率。2、减速装置：本减速器装在机器的右侧，工作时，电动机通过皮带轮、三角皮带传动给减速器，传递给主轴转动耙齿，最后使筒体获得～10转/分左右的匀速回转速度。针对物料在脱水的过程中可能物料有一定的粘性故设备选用减速机得加大，建议采用摆线针轮减速机。具体参数详见配备单。3、电动机机座装置：电动机与减速机串联，确保了传动的平稳性。4、电气控制装置：全部的电气控制、按钮、批示灯都装在控制箱体上，操作时可根据面板的文字阐明操作。搅拌轴的正、反转时间可根据物料的特性进行调节；普通可控制在5分钟左右（即：正转5分钟后停止，然后再反转5分钟，依次循环转动。）控制系统在防爆区域，整个系统采用防爆控制柜。5、真空管：用于抽取筒体蒸发的溶媒（或水）汽体。在进口端装有过滤器，使用时应包覆过滤布袋，避免物料带出。6、密封构造：普通主轴两端采用四氟填料密封，密封达成在真空状态下的良好密封效果。7、搅拌轴采用不锈钢厚壁管，耙臂耙齿采用不锈钢无缝管不锈钢板制做。耙板上镶翘四氟板，刮下粘壁的物料。8、进、出料体人性化设计。进料体为快卸法兰，装料快捷方便。出料体为托板阀式出料体构造，出料方便，操作简便，出料口底部无存料，出料时可直接装袋。六、重要技术参数：项目型号名称单位PZG-100总容量L100工作容积L50-60转速r.p.m6-10功率Kw1.5附件阐明一、原始参数：1、物料：2、解决量：～50L3、加热介质：热水加热设备选型：PZG-100型耙式真空干燥机二、重要技术参数：1、主机容积：100L；装料容积：约50L-60L。2、电机功率：1.5kW。3、主机转速：6-10rpm。4、内筒体直径：Φ400×750×6采用㎜SUS304制作，内壁抛光解决；夹套：Φ560×750×6采用碳钢制作。端盖采用㎜20mm碳钢板制作，抛光解决。5、搅拌轴均采用Φ89×16㎜无缝管钢厚壁管外包不锈钢304制作。主机耙齿、耙臂采用304管，无缝焊接。6、主机进料口采用快开压盖，既简朴、方便，又能确保良好的真空密封效果。...
