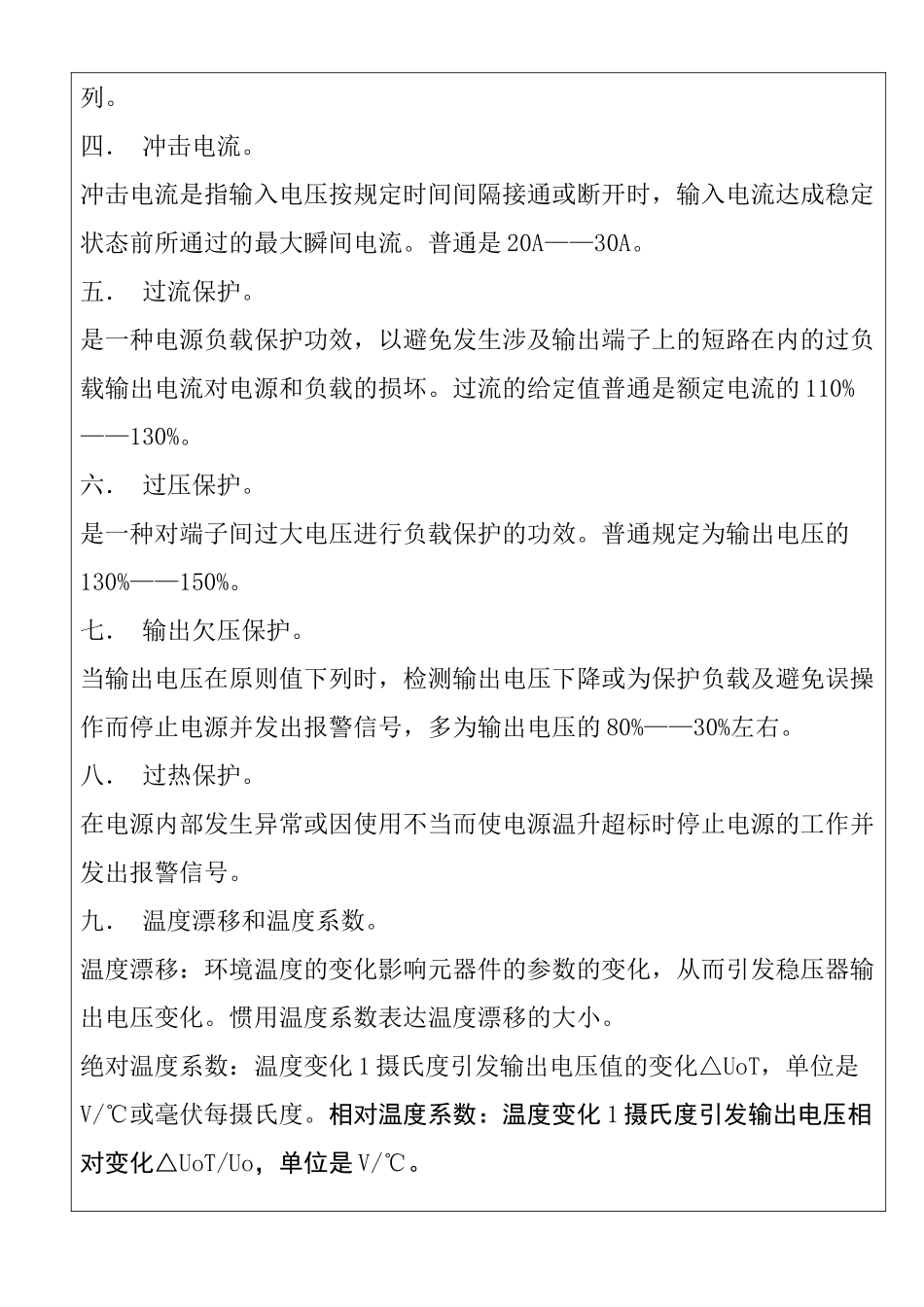

开关电源基本参数的概念及常见术语一.描述输入电压影响输出电压的几个参数。1.绝对稳压系数。A.绝对稳压系数:表达负载不变时,稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既:K=△U0/△Ui。B.相对稳压系数:表达负载不变时,稳压电源输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急:S=△Uo/Uo/△Ui/Ui2.电网调节率。它表达输入电网电压由额定值变化+-10%时,稳压电源输出电压的相对变化量,有时也以绝对值表达。3.电压稳定度。负载电流保持为额定范畴内的任何值,输入电压在规定的范畴内变化所引发的输出电压相对变化△Uo/Uo(百分值),称为稳压电源的电压稳定度。二.负载对输出电压影响的几个指标形式。1.负载调节率(也称电流调节率)。在额定电网电压下,负载电流从零变化到最大时,输出电压的最大相对变化量,惯用百分数表达,有时也用绝对变化量表达。2.输出电阻(也称等效内阻或内阻)。在额定电网电压下,由于负载电流变化△IL引发输出电压变化△Uo,则输出电阻为Ro=|△Uo/△IL|欧。三.纹波电压。1.最大纹波电压。在额定输出电压和负载电流下,输出电压的纹波(涉及噪声)的绝对值的大小,普通以峰峰值或有效值表达。2.纹波系数Y(%)。在额定负载电流下,输出纹波电压的有效值Urms与输出直流电压Uo之比,既y=Umrs/Uox100%3.纹波电压克制比。在规定的纹波频率(例如50HZ)下,输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比,即:纹波电压克制比=Ui~/Uo~。注:噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同时的成分,用峰-峰(peaktopeak)值表达,普通在输出电压的0.5%下列;噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰(peaktopeak)值表达,普通在输出电压的1%左右。纹波噪声是两者的合成,用峰-峰(peaktopeak)值表达,普通在输出电压的2%下列。四.冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时,输入电流达成稳定状态前所通过的最大瞬间电流。普通是20A——30A。五.过流保护。是一种电源负载保护功效,以避免发生涉及输出端子上的短路在内的过负载输出电流对电源和负载的损坏。过流的给定值普通是额定电流的110%——130%。六.过压保护。是一种对端子间过大电压进行负载保护的功效。普通规定为输出电压的130%——150%。七.输出欠压保护。当输出电压在原则值下列时,检测输出电压下降或为保护负载及避免误操作而停止电源并发出报警信号,多为输出电压的80%——30%左右。八.过热保护。在电源内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。九.温度漂移和温度系数。温度漂移:环境温度的变化影响元器件的参数的变化,从而引发稳压器输出电压变化。惯用温度系数表达温度漂移的大小。绝对温度系数:温度变化1摄氏度引发输出电压值的变化△UoT,单位是V/℃或毫伏每摄氏度。相对温度系数:温度变化1摄氏度引发输出电压相对变化△UoT/Uo,单位是V/℃。十.漂移。开关电源在输入电压、负载电流和环境温度保持一定的状况下,元件参数的稳定性也会造成输出电压的变化,慢变化叫漂移,快变化叫噪声,介于两者之间叫起伏。表达漂移的办法有两种:1.在指定的时间内输出电压值的变化△Uot。2.在指定时间内输出电压的相对变化△Uot/Uo。考察漂移的时间能够定为1分钟、10分钟、1小时、8小时或更长。只在精度较高的稳压电源中,才有温度系数和温漂两项指标。十一.响应时间。是指负载电流忽然变化时,开关电源的输出电压从开始变化达成新的稳定值的一段调节时间。在直流稳压器中,则是用在矩形波负载电流时的输出电压波形来表达这个特性,称为过分特性。十二.失真。这是交流变换器特有的。是指输出波形不是正弦波形,产生波形畸变,称为失真。十三.噪声。按30HZ——18kHZ的可听频率规定,这对开关电源的转换频率不成问题,但对带电扇的电源有对应规定。十四.输入噪声。为使开关电源工作保持正常状态,要根据额定输入条件,按由允许输入外并叠加于工业用频率的脉冲状电压(0——peak)制订输入噪声指标。普通外加脉冲宽度为100——800...
