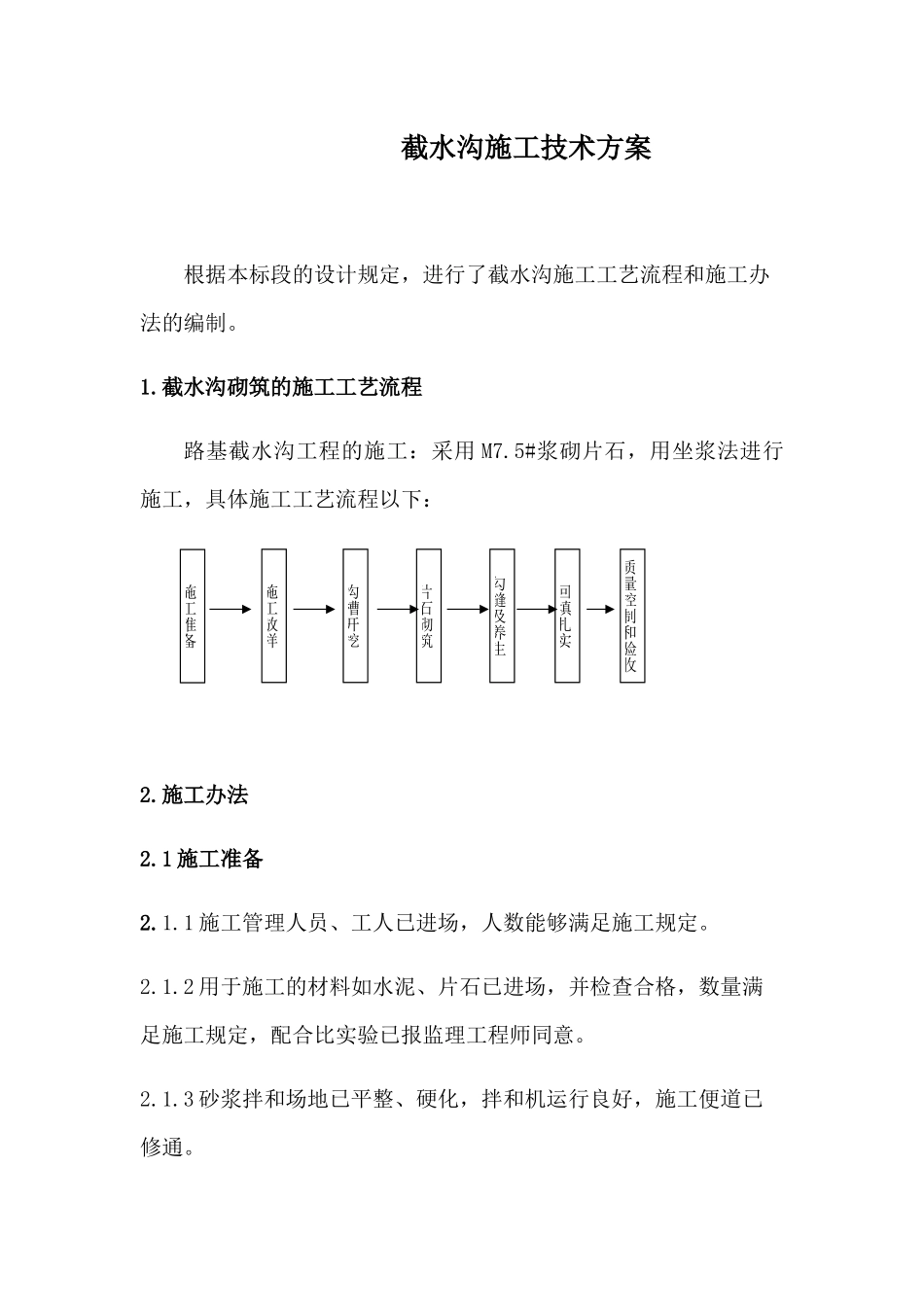

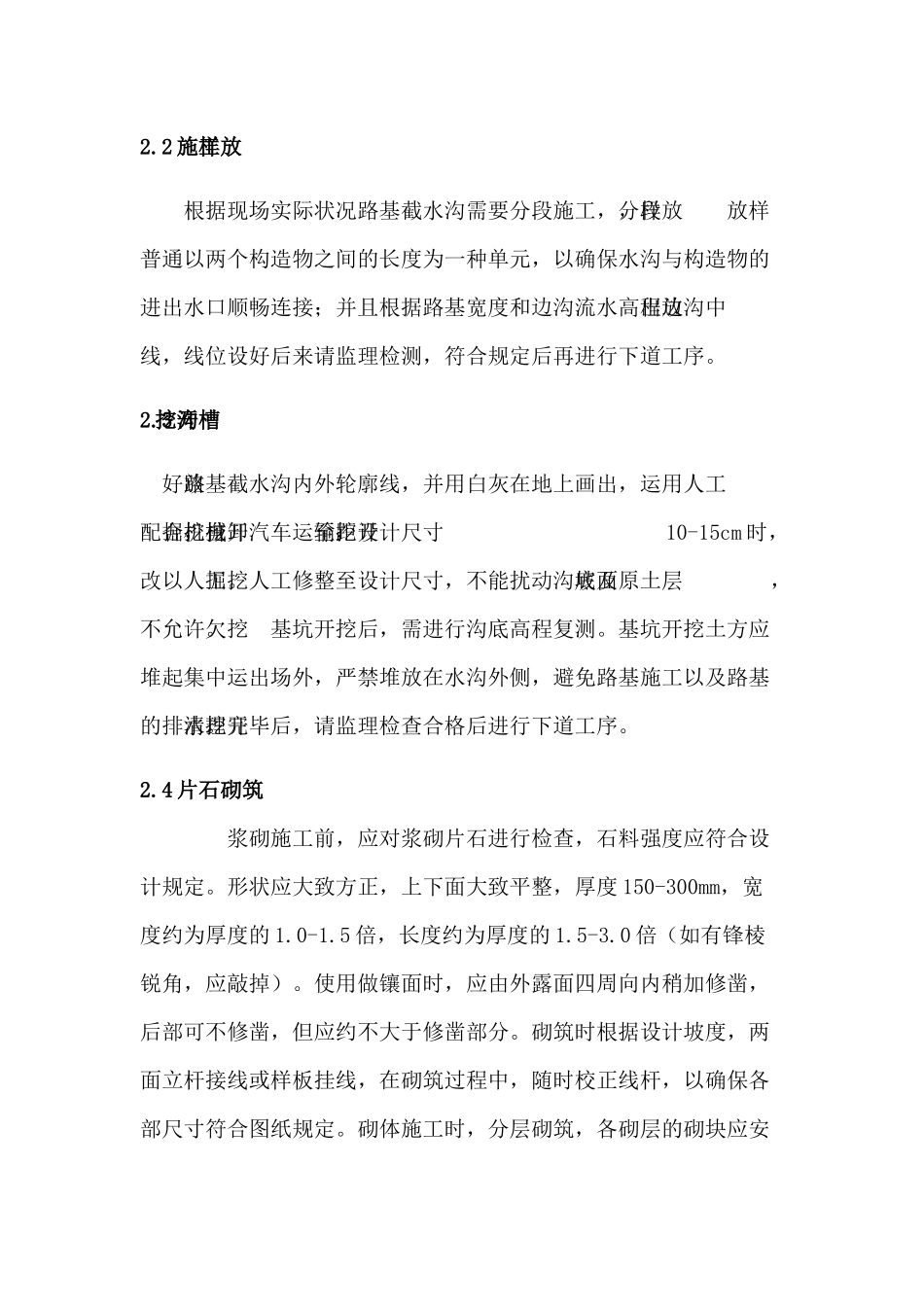

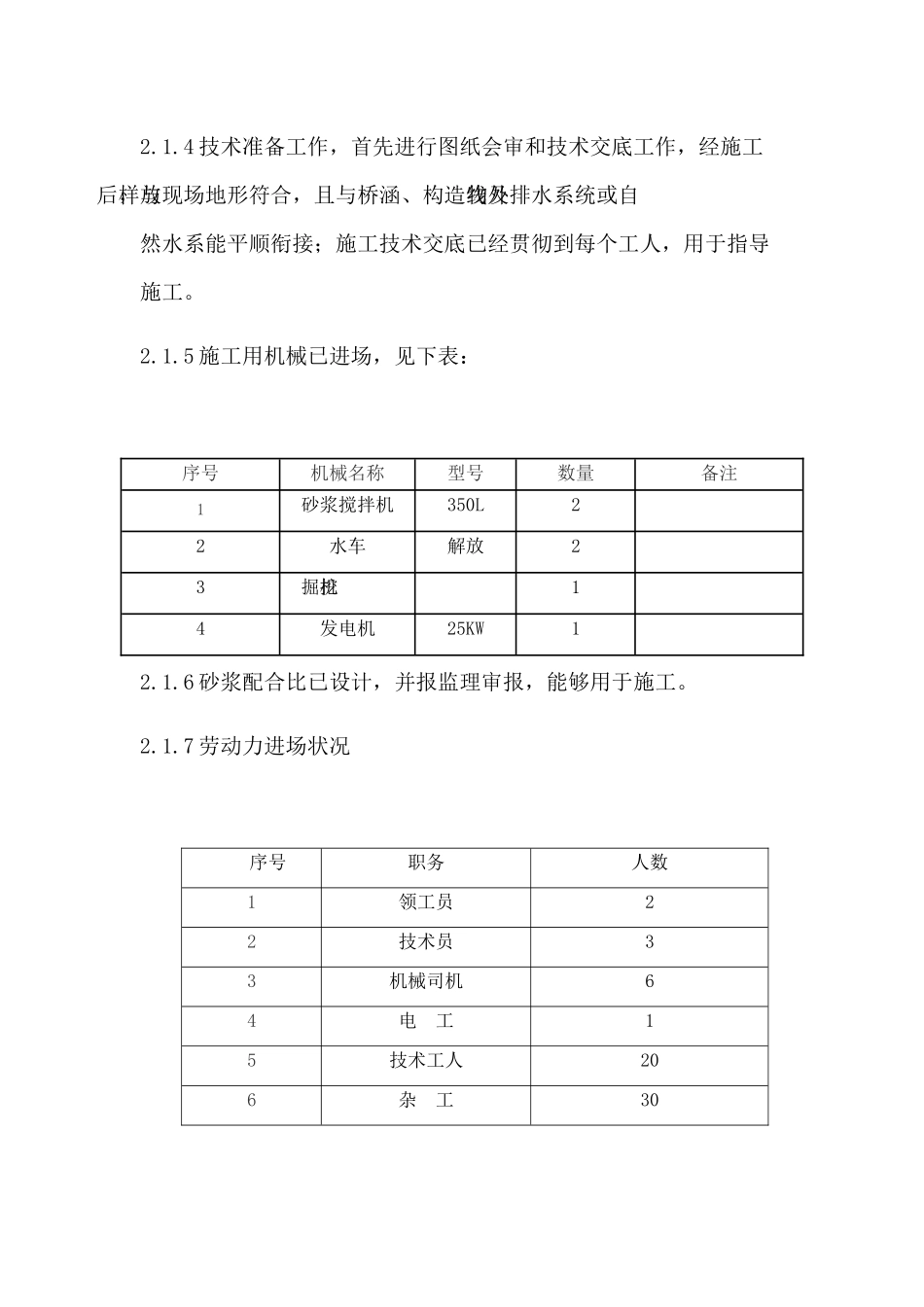

截水沟施工技术方案根据本标段的设计规定，进行了截水沟施工工艺流程和施工办法的编制。1.截水沟砌筑的施工工艺流程路基截水沟工程的施工：采用M7.5#浆砌片石，用坐浆法进行施工，具体施工工艺流程以下：2.施工办法2.1施工准备2.1.1施工管理人员、工人已进场，人数能够满足施工规定。2.1.2用于施工的材料如水泥、片石已进场，并检查合格，数量满足施工规定，配合比实验已报监理工程师同意。2.1.3砂浆拌和场地已平整、硬化，拌和机运行良好，施工便道已修通。施工准备施工放样沟槽开挖片石砌筑勾缝及养生回填扎实质量控制和验收2.1.4技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、构造物及线外排水系统或自然水系能平顺衔接；施工技术交底已经贯彻到每个工人，用于指导施工。2.1.5施工用机械已进场，见下表：序号机械名称型号数量备注1砂浆搅拌机350L22水车解放23挖掘机14发电机25KW12.1.6砂浆配合比已设计，并报监理审报，能够用于施工。2.1.7劳动力进场状况序号职务人数1领工员22技术员33机械司机64电工15技术工人206杂工302.2施工放样根据现场实际状况路基截水沟需要分段施工，分段放样，放样普通以两个构造物之间的长度为一种单元，以确保水沟与构造物的进出水口顺畅连接；并且根据路基宽度和边沟流水高程放出边沟中线，线位设好后来请监理检测，符合规定后再进行下道工序。2.3沟槽开挖放好路基截水沟内外轮廓线，并用白灰在地上画出，运用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10-15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许欠挖。基坑开挖后，需进行沟底高程复测。基坑开挖土方应堆起集中运出场外，严禁堆放在水沟外侧，避免路基施工以及路基的排水。开挖清理完毕后，请监理检查合格后进行下道工序。2.4片石砌筑浆砌施工前，应对浆砌片石进行检查，石料强度应符合设计规定。形状应大致方正，上下面大致平整，厚度150-300mm，宽度约为厚度的1.0-1.5倍，长度约为厚度的1.5-3.0倍（如有锋棱锐角，应敲掉）。使用做镶面时，应由外露面四周向内稍加修凿，后部可不修凿，但应约不大于修凿部分。砌筑时根据设计坡度，两面立杆接线或样板挂线，在砌筑过程中，随时校正线杆，以确保各部尺寸符合图纸规定。砌体施工时，分层砌筑，各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。砌筑上层石块时，应避免振动下层砌块。砌筑中断后恢复砌筑前，已砌筑表面应清扫干净并洒水湿润。砌筑时采用坐浆法施工，严禁先铺石后灌浆，砌块应平砌，即大面朝下。砌缝宽度控制在２０mm以内,上下层竖缝错开距离不不大于100mm,同时砌体的上、下层不应有通缝。砌筑砂浆应随拌随用，保持适宜的稠度，普通宜在2～3小时用完，气温超出30℃时宜在1～2小时内用完，对已初凝的砂浆严禁使用。砂浆拌和必须采用拌和机拌和。施工时精确计量，严格控制配合比，确保工程质量。2.5勾缝及养生砌体的勾缝砌浆采用10#砂浆，勾缝前用钢丝刷去除缝内泥砂，洒水湿润后再进行，以防砂浆凝固后空鼓脱落，。勾缝一律采用平缝，砌体勾缝嵌入砌缝10-16mm深，缝槽深度局限性时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7-14d。养护期间避免外力碰撞、振动或承重。2.6回填扎实完毕了砌筑和砼浇筑后，要按规定分层回填土，每层松铺厚度不不不大于20cm，用打夯机扎实，并告知监理工程师验收。2.7质量控制和验收为确保边沟施工质量，及时修正施工现场出现的问题，确保工程进度，我们在现场配专职职检人员，方便及时进行检查。施工过程中的质量检查项目、检查原则、检查频率按交通部颁发《公路工程质量检查评定原则》(JTGF80/1-)进行检查验收。本段边沟完毕并验收通过，进入下一工序的施工。浆砌排水沟实测项目项次检查项目规定值或允许偏差检查办法和频率1砂浆强度(MPa)在合格原则内按附录F检查2轴线偏位(mm)50经纬仪或尺量：每200m测5处3沟底高程(mm)+15水准仪：每200m5点4墙面直顺度(mm...
