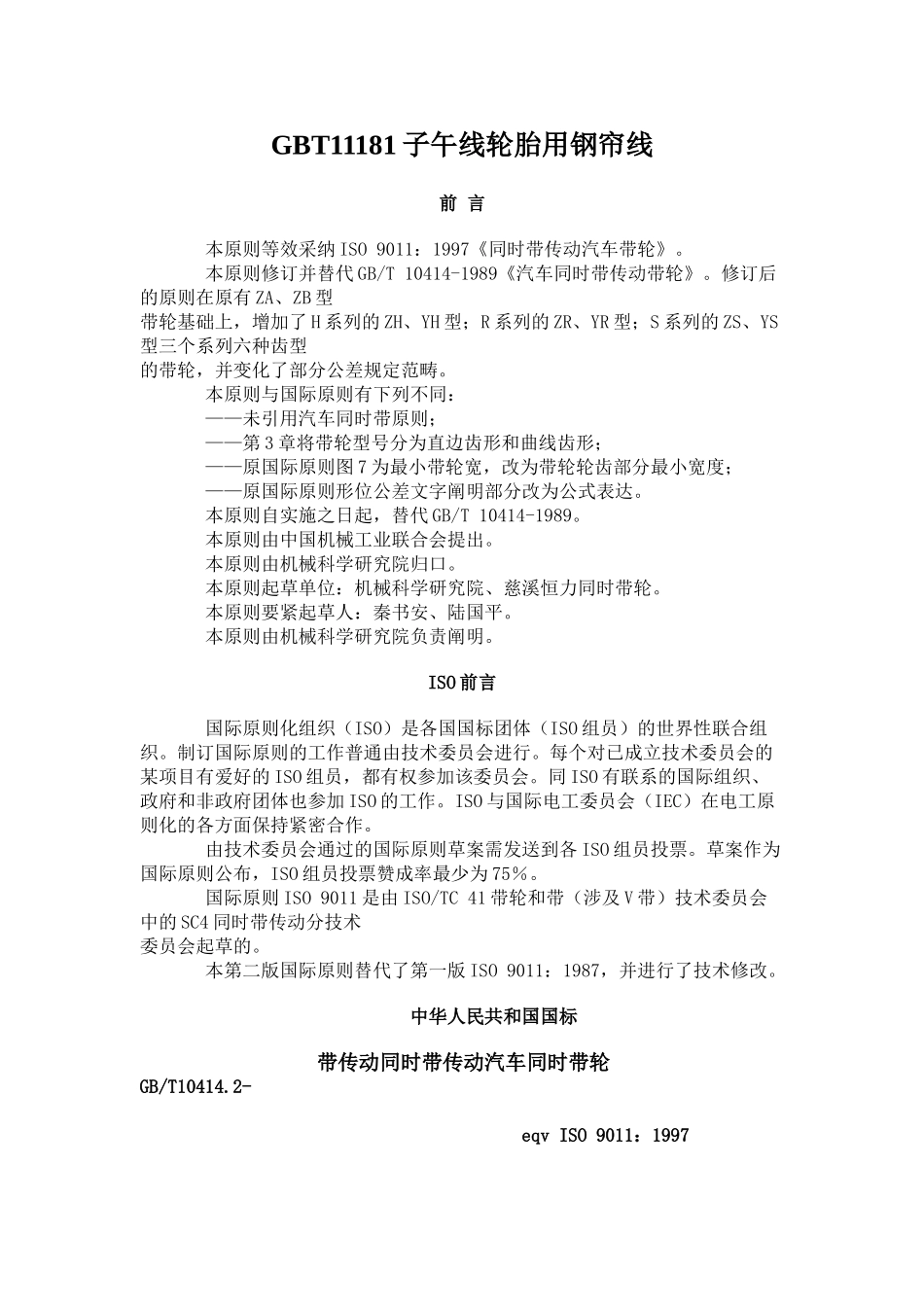

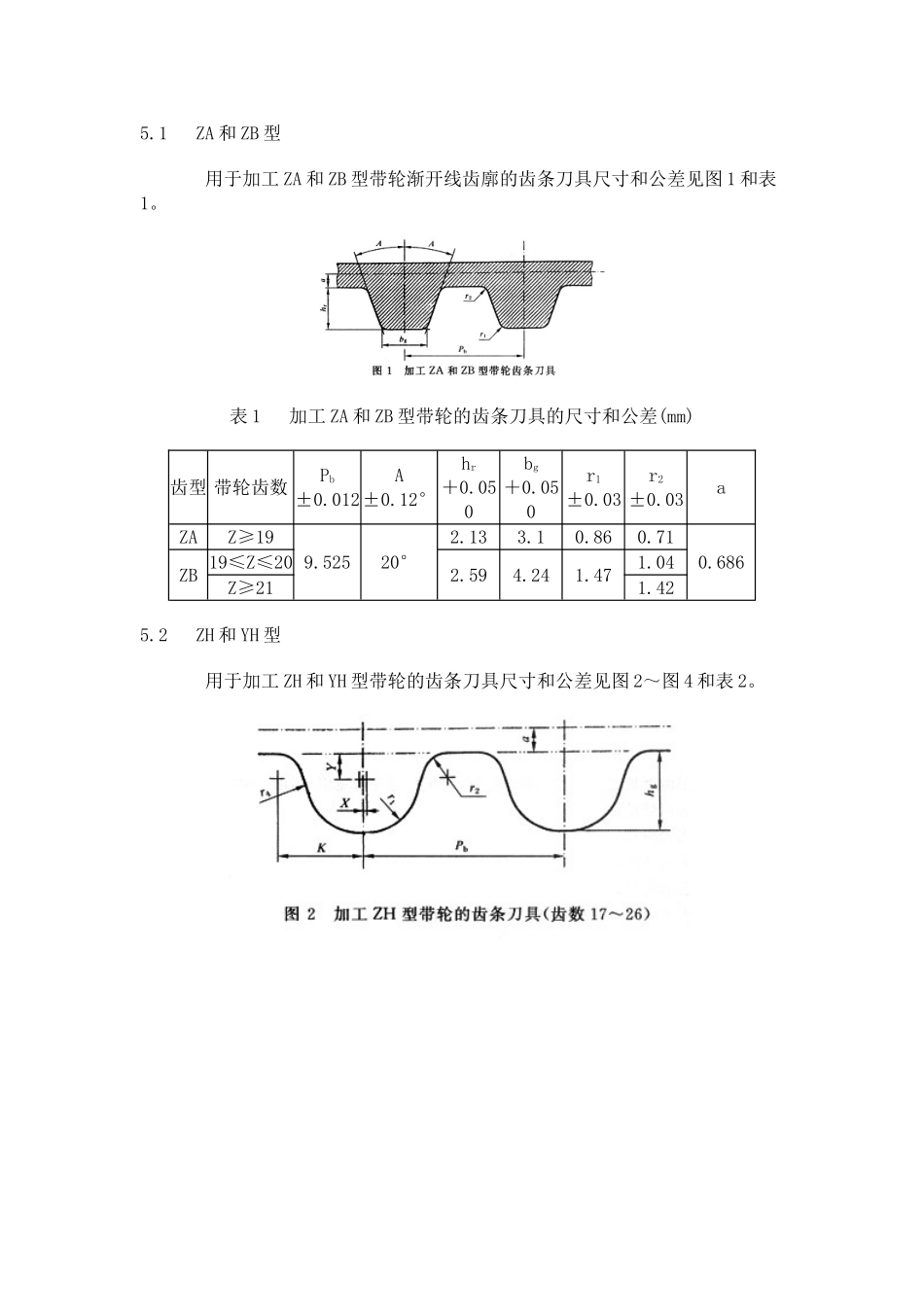

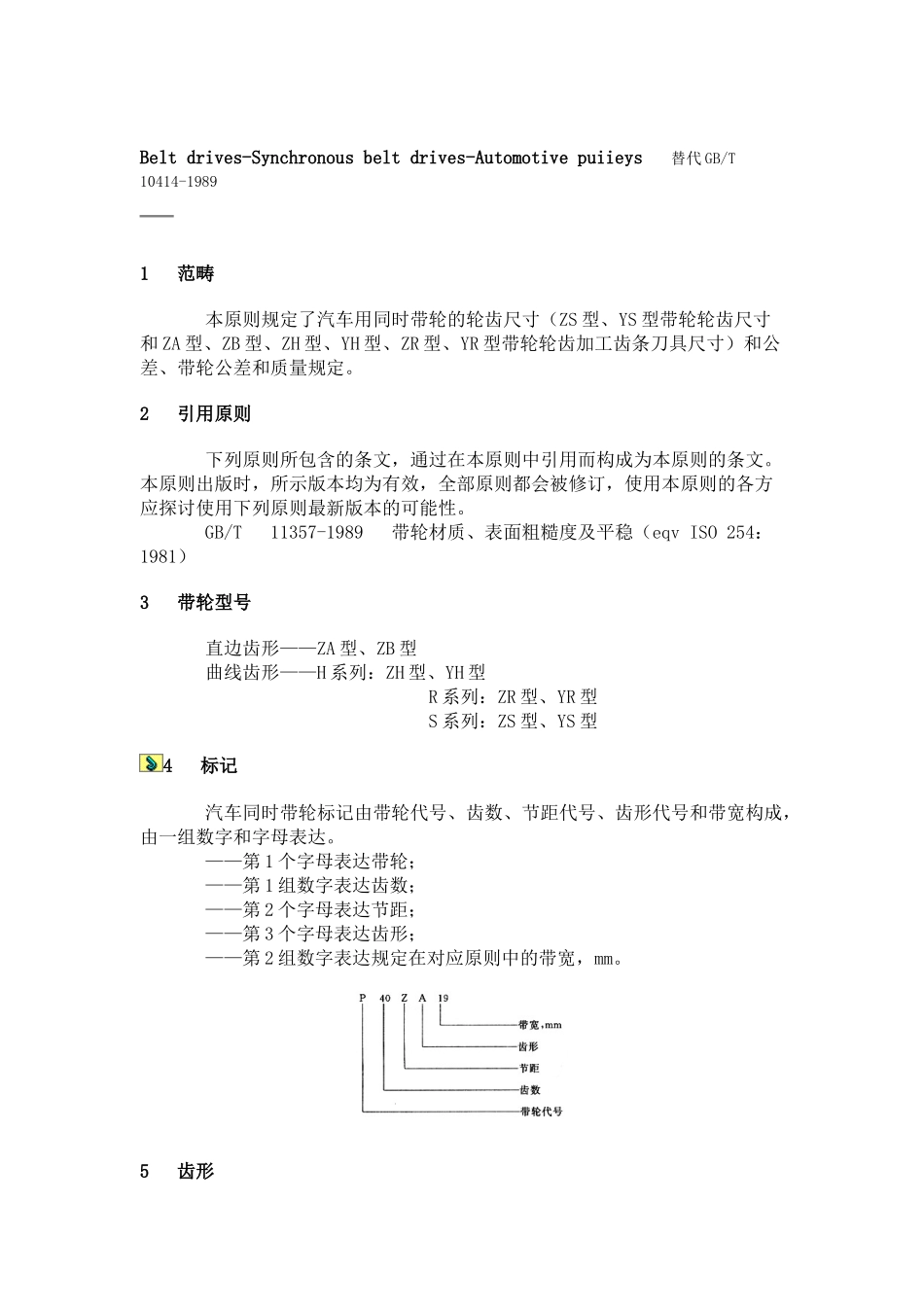

GBT11181子午线轮胎用钢帘线前言本原则等效采纳ISO9011：1997《同时带传动汽车带轮》。本原则修订并替代GB/T10414-1989《汽车同时带传动带轮》。修订后的原则在原有ZA、ZB型带轮基础上，增加了H系列的ZH、YH型；R系列的ZR、YR型；S系列的ZS、YS型三个系列六种齿型的带轮，并变化了部分公差规定范畴。本原则与国际原则有下列不同：——未引用汽车同时带原则；——第3章将带轮型号分为直边齿形和曲线齿形；——原国际原则图7为最小带轮宽，改为带轮轮齿部分最小宽度；——原国际原则形位公差文字阐明部分改为公式表达。本原则自实施之日起，替代GB/T10414-1989。本原则由中国机械工业联合会提出。本原则由机械科学研究院归口。本原则起草单位：机械科学研究院、慈溪恒力同时带轮。本原则要紧起草人：秦书安、陆国平。本原则由机械科学研究院负责阐明。ISO前言国际原则化组织（ISO）是各国国标团体（ISO组员）的世界性联合组织。制订国际原则的工作普通由技术委员会进行。每个对已成立技术委员会的某项目有爱好的ISO组员，都有权参加该委员会。同ISO有联系的国际组织、政府和非政府团体也参加ISO的工作。ISO与国际电工委员会（IEC）在电工原则化的各方面保持紧密合作。由技术委员会通过的国际原则草案需发送到各ISO组员投票。草案作为国际原则公布，ISO组员投票赞成率最少为75％。国际原则ISO9011是由ISO/TC41带轮和带（涉及V带）技术委员会中的SC4同时带传动分技术委员会起草的。本第二版国际原则替代了第一版ISO9011：1987，并进行了技术修改。中华人民共和国国标带传动同时带传动汽车同时带轮GB/T10414.2-eqvISO9011：1997Beltdrives-Synchronousbeltdrives-Automotivepuiieys替代GB/T10414-19891范畴本原则规定了汽车用同时带轮的轮齿尺寸（ZS型、YS型带轮轮齿尺寸和ZA型、ZB型、ZH型、YH型、ZR型、YR型带轮轮齿加工齿条刀具尺寸）和公差、带轮公差和质量规定。2引用原则下列原则所包含的条文，通过在本原则中引用而构成为本原则的条文。本原则出版时，所示版本均为有效，全部原则都会被修订，使用本原则的各方应探讨使用下列原则最新版本的可能性。GB/T11357-1989带轮材质、表面粗糙度及平稳（eqvISO254：1981）3带轮型号直边齿形——ZA型、ZB型曲线齿形——H系列：ZH型、YH型R系列：ZR型、YR型S系列：ZS型、YS型4标记汽车同时带轮标记由带轮代号、齿数、节距代号、齿形代号和带宽构成，由一组数字和字母表达。——第1个字母表达带轮；——第1组数字表达齿数；——第2个字母表达节距；——第3个字母表达齿形；——第2组数字表达规定在对应原则中的带宽，mm。5齿形5.1ZA和ZB型用于加工ZA和ZB型带轮渐开线齿廓的齿条刀具尺寸和公差见图1和表1。表1加工ZA和ZB型带轮的齿条刀具的尺寸和公差(mm)齿型带轮齿数Pb±0.012A±0.12°hr＋0.050bg＋0.050r1±0.03r2±0.03aZAZ≥199.52520°2.133.10.860.710.686ZB19≤Z≤202.594.241.471.04Z≥211.425.2ZH和YH型用于加工ZH和YH型带轮的齿条刀具尺寸和公差见图2～图4和表2。表2加工ZH和YH型带轮的齿条刀具的尺寸和公差(mm)齿型齿数Pb±0.012Bgbghg±0.015r1±0.012r2±0.012r3±0.012r4±0.012XYKaZH17≤Z≤269.525--3.432.410.95-6.670.0581.023.70.68627≤Z≤523.442.50.943.61ZY20≤Z≤2085.2833.022.220.821.5-0.803.22Z≥325.083.113.062.170.671.10.893.065.3ZR和YR型带轮用于加工ZR和YR型汽车同时带轮的齿条刀具尺寸和公差见图5和表3。表3加工ZR和YR型带轮齿条刀具的尺寸和公差(mm)齿型带轮齿数ZPb±0.01Bg＋0.050ACahg±0.02rα（°）齿形系数kefZRZ≥209.4075.91.8652.0530.753.451180.8582.7262.759YR20≤Z≤297.7865.62.7880.9592.920.8151.4962.6412.327Z＞297.8931.0665.4Z3和YS型带轮ZS型和YS型汽车同时带轮齿形尺寸和公差见图6和表4。表4ZS和YS型带轮轮齿尺寸和公差齿型齿数ZPb1)Bg＋0.10rg＋0.10hg±0.03r1＋0.10r2＋0.10r3±0.1aZSZ≥179.5256.196.313.370.480.894.810.686YSZ≥2085.25.32.830.40.754.041)节距公差参见表5。6带轮尺寸和公差6.1节距公差相邻两齿同侧间及90°弧内累积的节距公差见表5。当90°弧所含齿数不是整...
