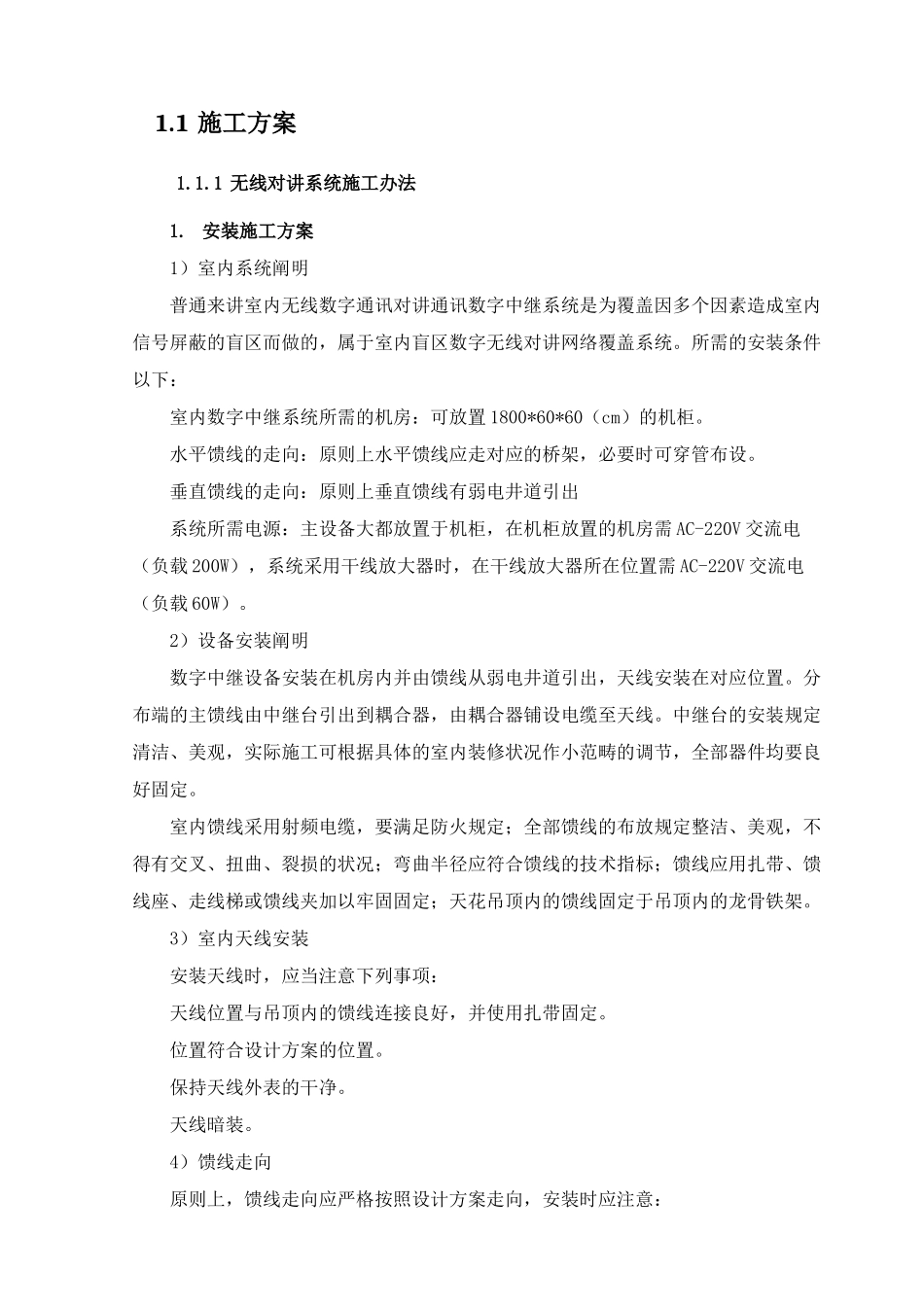

无线对讲施工办法1.1施工方案1.1.1无线对讲系统施工办法1.安装施工方案1）室内系统阐明普通来讲室内无线数字通讯对讲通讯数字中继系统是为覆盖因多个因素造成室内信号屏蔽的盲区而做的，属于室内盲区数字无线对讲网络覆盖系统。所需的安装条件以下：室内数字中继系统所需的机房：可放置1800*60*60（cm）的机柜。水平馈线的走向：原则上水平馈线应走对应的桥架，必要时可穿管布设。垂直馈线的走向：原则上垂直馈线有弱电井道引出系统所需电源：主设备大都放置于机柜，在机柜放置的机房需AC-220V交流电（负载200W），系统采用干线放大器时，在干线放大器所在位置需AC-220V交流电（负载60W）。2）设备安装阐明数字中继设备安装在机房内并由馈线从弱电井道引出，天线安装在对应位置。分布端的主馈线由中继台引出到耦合器，由耦合器铺设电缆至天线。中继台的安装规定清洁、美观，实际施工可根据具体的室内装修状况作小范畴的调节，全部器件均要良好固定。室内馈线采用射频电缆，要满足防火规定；全部馈线的布放规定整洁、美观，不得有交叉、扭曲、裂损的状况；弯曲半径应符合馈线的技术指标；馈线应用扎带、馈线座、走线梯或馈线夹加以牢固固定；天花吊顶内的馈线固定于吊顶内的龙骨铁架。3）室内天线安装安装天线时，应当注意下列事项：天线位置与吊顶内的馈线连接良好，并使用扎带固定。位置符合设计方案的位置。保持天线外表的干净。天线暗装。4）馈线走向原则上，馈线走向应严格按照设计方案走向，安装时应注意：馈线走线严禁与高压、强电，消防管道一起走线。有天花板的状况下，确保室内整洁美观。走线应根据实地状况，合理布线，无任意弯曲，固定间隔合理，（普通每隔1.5-2米用扎带固定），确保安装牢固。当馈线需要弯曲布放是，规定弯曲角保持圆滑，其弯曲半径（1/2馈线）不适宜不大于以下弯曲半径：210㎜（多次弯曲）、125㎜（单次弯曲）。5）射频连接器安装射频连接器安装上分布系统工程中最为核心的一步，为系统指标测试的重要内容，安装是应注意下列事项：严格按照射频连接器的安装操作规范安装。连接良好，确保连接器的插损应不大于0.1DB。6）耦合器、功分器的安装应用捆扎带、固定件固定，不允许悬空、应固定放置。与该类器件的相连的馈线列交叉，在距接口300㎜处的馈线就应固定。7）标签每个设备和每根电缆的两端都要贴上标签，根据设计文献的表达注明设备的名称、编号和电缆走向。多个设备标签编号规定以下：室内天线ANTn-m功分器PSn-m耦合器Tn-m合路器CBn-m负载LDn-m衰弱器ATn-m馈线起始端：to－－设备编号终止端：from－－设备编号注：n表达设备编号，m表达设备安装的楼层。2.系统调试方案首先配备及测试好中心控制器及基站，再对各个天线的信号强度进行测试，如果信号强度不符合规定，检查馈线、功分器、基站等线缆连接状况，再测试各天线处馈线衰减度，逐步检查解决所出现的问题。在系统全部安装完毕之后，加电启动中继台，现场用两台或两台以上对讲机通过中继台发射和接受信号，收发均正常，通话语音清晰明了，可认定中继系统测试通过。如以上测试均达成正常效果，则整体工程完毕。3.施工工艺框图
