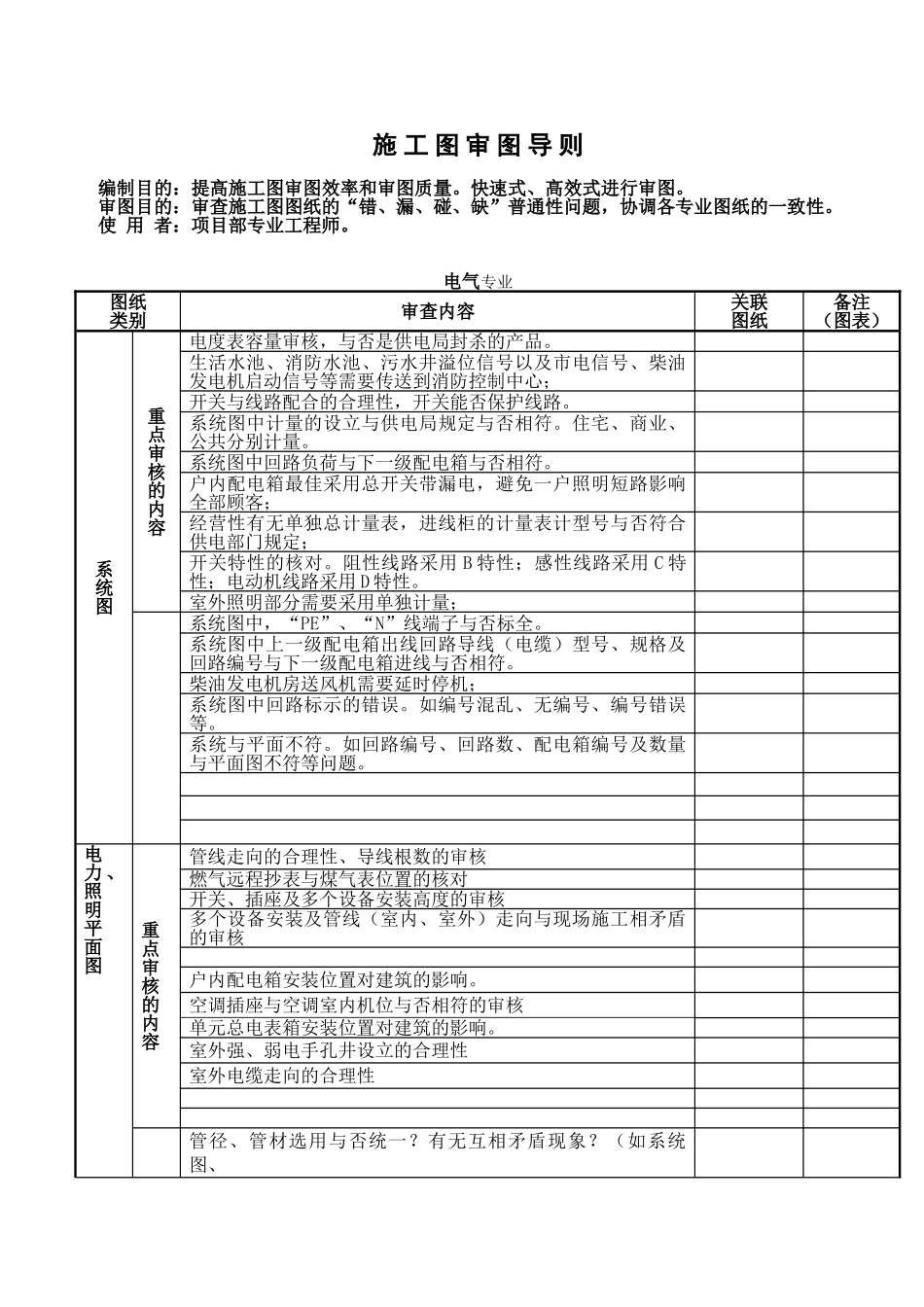

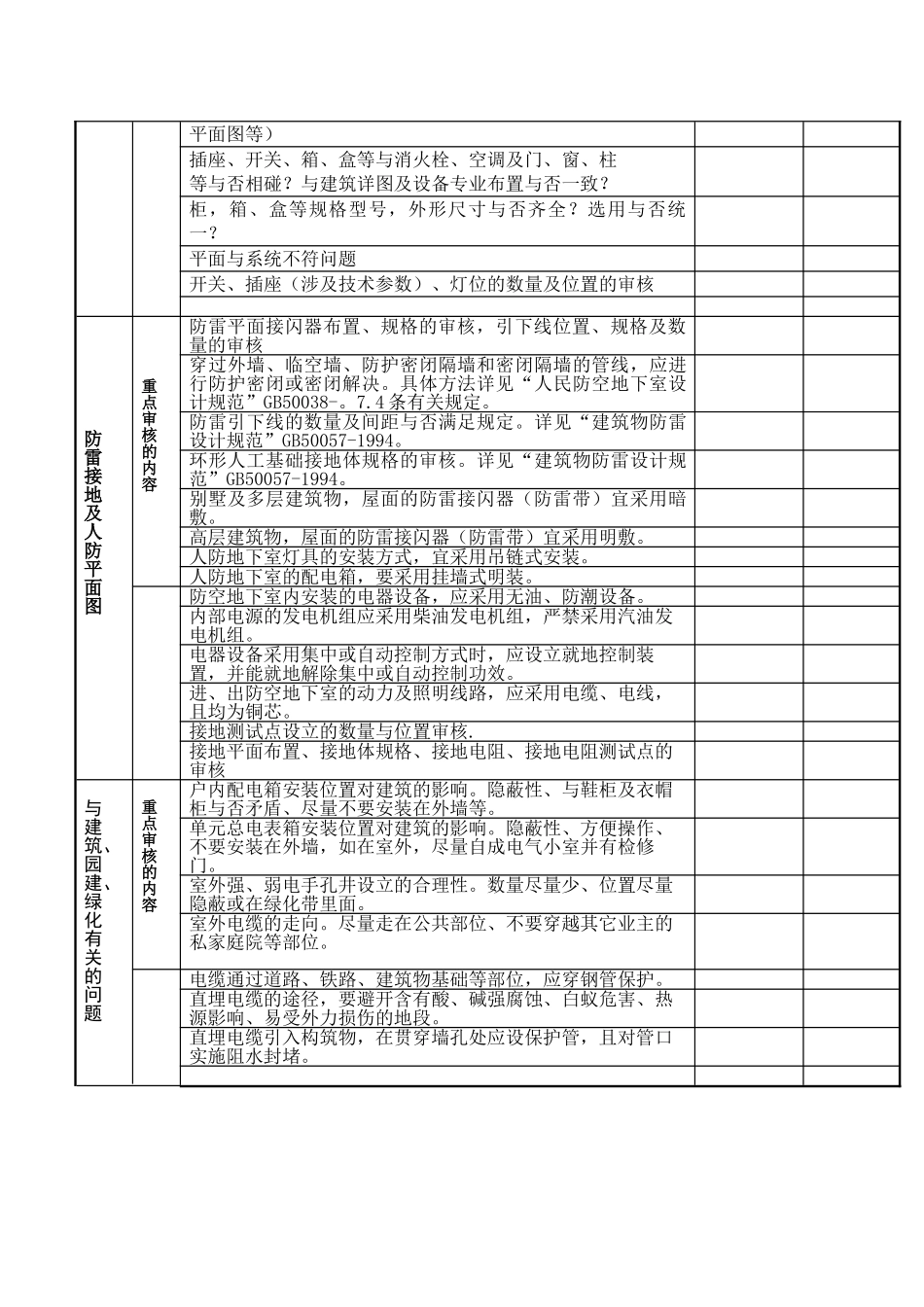

施工图审图导则编制目的：提高施工图审图效率和审图质量。快速式、高效式进行审图。审图目的：审查施工图图纸的“错、漏、碰、缺”普通性问题，协调各专业图纸的一致性。使用者：项目部专业工程师。电气专业图纸类别审查内容关联图纸备注（图表）系统图重点审核的内容电度表容量审核，与否是供电局封杀的产品。生活水池、消防水池、污水井溢位信号以及市电信号、柴油发电机启动信号等需要传送到消防控制中心；开关与线路配合的合理性，开关能否保护线路。系统图中计量的设立与供电局规定与否相符。住宅、商业、公共分别计量。系统图中回路负荷与下一级配电箱与否相符。户内配电箱最佳采用总开关带漏电，避免一户照明短路影响全部顾客；经营性有无单独总计量表，进线柜的计量表计型号与否符合供电部门规定；开关特性的核对。阻性线路采用B特性；感性线路采用C特性；电动机线路采用D特性。室外照明部分需要采用单独计量；系统图中，“PE”、“N”线端子与否标全。系统图中上一级配电箱出线回路导线（电缆）型号、规格及回路编号与下一级配电箱进线与否相符。柴油发电机房送风机需要延时停机；系统图中回路标示的错误。如编号混乱、无编号、编号错误等。系统与平面不符。如回路编号、回路数、配电箱编号及数量与平面图不符等问题。电力、照明平面图重点审核的内容管线走向的合理性、导线根数的审核燃气远程抄表与煤气表位置的核对开关、插座及多个设备安装高度的审核多个设备安装及管线（室内、室外）走向与现场施工相矛盾的审核户内配电箱安装位置对建筑的影响。空调插座与空调室内机位与否相符的审核单元总电表箱安装位置对建筑的影响。室外强、弱电手孔井设立的合理性室外电缆走向的合理性管径、管材选用与否统一？有无互相矛盾现象？（如系统图、平面图等）插座、开关、箱、盒等与消火栓、空调及门、窗、柱等与否相碰？与建筑详图及设备专业布置与否一致？柜，箱、盒等规格型号，外形尺寸与否齐全？选用与否统一？平面与系统不符问题开关、插座（涉及技术参数）、灯位的数量及位置的审核防雷接地及人防平面图重点审核的内容防雷平面接闪器布置、规格的审核，引下线位置、规格及数量的审核穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的管线，应进行防护密闭或密闭解决。具体方法详见“人民防空地下室设计规范”GB50038-。7.4条有关规定。防雷引下线的数量及间距与否满足规定。详见“建筑物防雷设计规范”GB50057-1994。环形人工基础接地体规格的审核。详见“建筑物防雷设计规范”GB50057-1994。别墅及多层建筑物，屋面的防雷接闪器（防雷带）宜采用暗敷。高层建筑物，屋面的防雷接闪器（防雷带）宜采用明敷。人防地下室灯具的安装方式，宜采用吊链式安装。人防地下室的配电箱，要采用挂墙式明装。防空地下室内安装的电器设备，应采用无油、防潮设备。内部电源的发电机组应采用柴油发电机组，严禁采用汽油发电机组。电器设备采用集中或自动控制方式时，应设立就地控制装置，并能就地解除集中或自动控制功效。进、出防空地下室的动力及照明线路，应采用电缆、电线，且均为铜芯。接地测试点设立的数量与位置审核.接地平面布置、接地体规格、接地电阻、接地电阻测试点的审核与建筑、园建、绿化有关的问题重点审核的内容户内配电箱安装位置对建筑的影响。隐蔽性、与鞋柜及衣帽柜与否矛盾、尽量不要安装在外墙等。单元总电表箱安装位置对建筑的影响。隐蔽性、方便操作、不要安装在外墙，如在室外，尽量自成电气小室并有检修门。室外强、弱电手孔井设立的合理性。数量尽量少、位置尽量隐蔽或在绿化带里面。室外电缆的走向。尽量走在公共部位、不要穿越其它业主的私家庭院等部位。电缆通过道路、铁路、建筑物基础等部位，应穿钢管保护。直埋电缆的途径，要避开含有酸、碱强腐蚀、白蚁危害、热源影响、易受外力损伤的地段。直埋电缆引入构筑物，在贯穿墙孔处应设保护管，且对管口实施阻水封堵。
