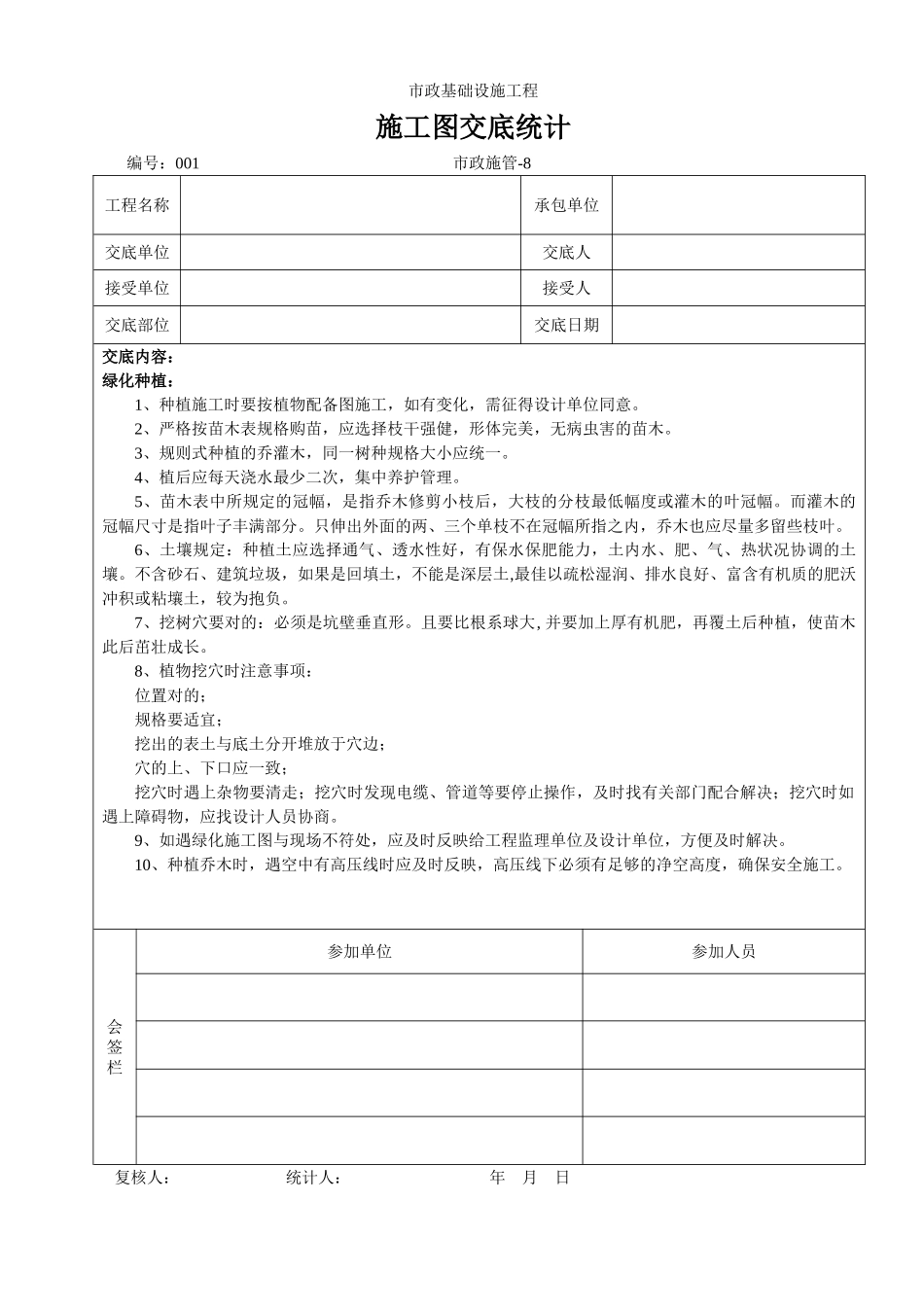

市政基础设施工程施工图交底统计编号：001市政施管-8工程名称承包单位交底单位交底人接受单位接受人交底部位交底日期交底内容：绿化种植：1、种植施工时要按植物配备图施工，如有变化，需征得设计单位同意。2、严格按苗木表规格购苗，应选择枝干强健，形体完美，无病虫害的苗木。3、规则式种植的乔灌木，同一树种规格大小应统一。4、植后应每天浇水最少二次，集中养护管理。5、苗木表中所规定的冠幅，是指乔木修剪小枝后，大枝的分枝最低幅度或灌木的叶冠幅。而灌木的冠幅尺寸是指叶子丰满部分。只伸出外面的两、三个单枝不在冠幅所指之内，乔木也应尽量多留些枝叶。6、土壤规定：种植土应选择通气、透水性好，有保水保肥能力，土内水、肥、气、热状况协调的土壤。不含砂石、建筑垃圾，如果是回填土，不能是深层土,最佳以疏松湿润、排水良好、富含有机质的肥沃冲积或粘壤土，较为抱负。7、挖树穴要对的：必须是坑壁垂直形。且要比根系球大,并要加上厚有机肥，再覆土后种植，使苗木此后茁壮成长。8、植物挖穴时注意事项：位置对的；规格要适宜；挖出的表土与底土分开堆放于穴边；穴的上、下口应一致；挖穴时遇上杂物要清走；挖穴时发现电缆、管道等要停止操作，及时找有关部门配合解决；挖穴时如遇上障碍物，应找设计人员协商。9、如遇绿化施工图与现场不符处，应及时反映给工程监理单位及设计单位，方便及时解决。10、种植乔木时，遇空中有高压线时应及时反映，高压线下必须有足够的净空高度，确保安全施工。会签栏参加单位参加人员复核人：统计人：年月日市政基础设施工程施工图交底统计编号：002市政施管-8工程名称承包单位交底单位交底人接受单位接受人交底部位交底日期绿化给水：一.管道敷设：1、管道基础：1)给水管应敷设在通过扎实的天然地基，如为回填时，应作灰土填层。管道必须采用沙砾垫层，厚度不得不大于0.2m。2)管道的埋设深度：车行道下管道埋深为0.8m，绿化带下管道埋深为0.5m，供水管道若与其它管道交叉相遇时，上弯或下弯通过。2、管道与阀门井的井壁相接处应严密防水；阀门井采用立式阀门井。3、绿化管道施工前必须事先核算接管点位置与图纸尺寸无误后再进行施工，施工时给水管的管线长度以放线后的实测距离为准。按图中所注尺寸拟定管道标高后再进行敷设。4、绿化给水管采用UPVC塑料给水管，承压1.0MPa，UPVC管管径>DN70的管道连接采用橡胶密封柔性接头，其它管径采用胶粘剂粘接。钢管和UPVC管连接处采使用方法兰连接。供水管道穿道路时局部外加钢套管。过车行道的UPVC管设金属防护套管，套管管径大一级。水表井处满足其阀门安装高度。5、补水栓布置补水栓安装间距40米，给水栓布置时若与现场道路、建筑、构筑物及树木花卉产生矛盾，补水栓位置可作适宜调节。6、管道采用开挖埋设，管道安装完毕，位于车行道下的管段管坑两侧回填中粗砂至管顶以上20cm，并用水冲实，位于绿化带下的管段管坑两侧及管面回填土应分层扎实，密实度不不大于92％。7、非直线管段运用管道承插接头借转角度沿弯路安装，且多个管径的借转角度应在允许的范畴内。8、全部阀门井井顶标高必须与地面标高平齐。管道最低点应设立排泥阀。二.压力管道试压：UPVC给水管在回填土前应进行水压实验，给水管实验压力为1.0MPa，水压升至实验压力后，保持恒压10min，然后再将实验压力降至工作压力0.5MP，检查接口和管身无破损及漏水现象时，管道强度及严密性实验为合格。会签栏参加单位参加人员复核人：统计人：年月日市政基础设施工程施工图交底统计编号：003市政施管-8工程名称承包单位交底单位交底人接受单位接受人交底部位交底日期绿化景观照明：一、电气工程：1、配电系统：1)绿化景观照明配电箱安装于户外。照明配电箱各分回路采用放射式接线，其线路末端电压降不高于5%；各灯具采用树干式接法。2)各照明分回路，为三相电路的，其主干线采用VV-1KV铜芯电缆穿硬塑料管，沿绿化带边敷设，埋深不不大于0.5米，到灯具位置后采用2.5平方铜芯双塑线接至灯具，各灯具按三相次序依次接线，保持三相平衡。2、进出建筑物前、户外配电箱胖，设立电缆手井；电线敷设于拐弯处、直线（或弧度较大）段每约30～50...
