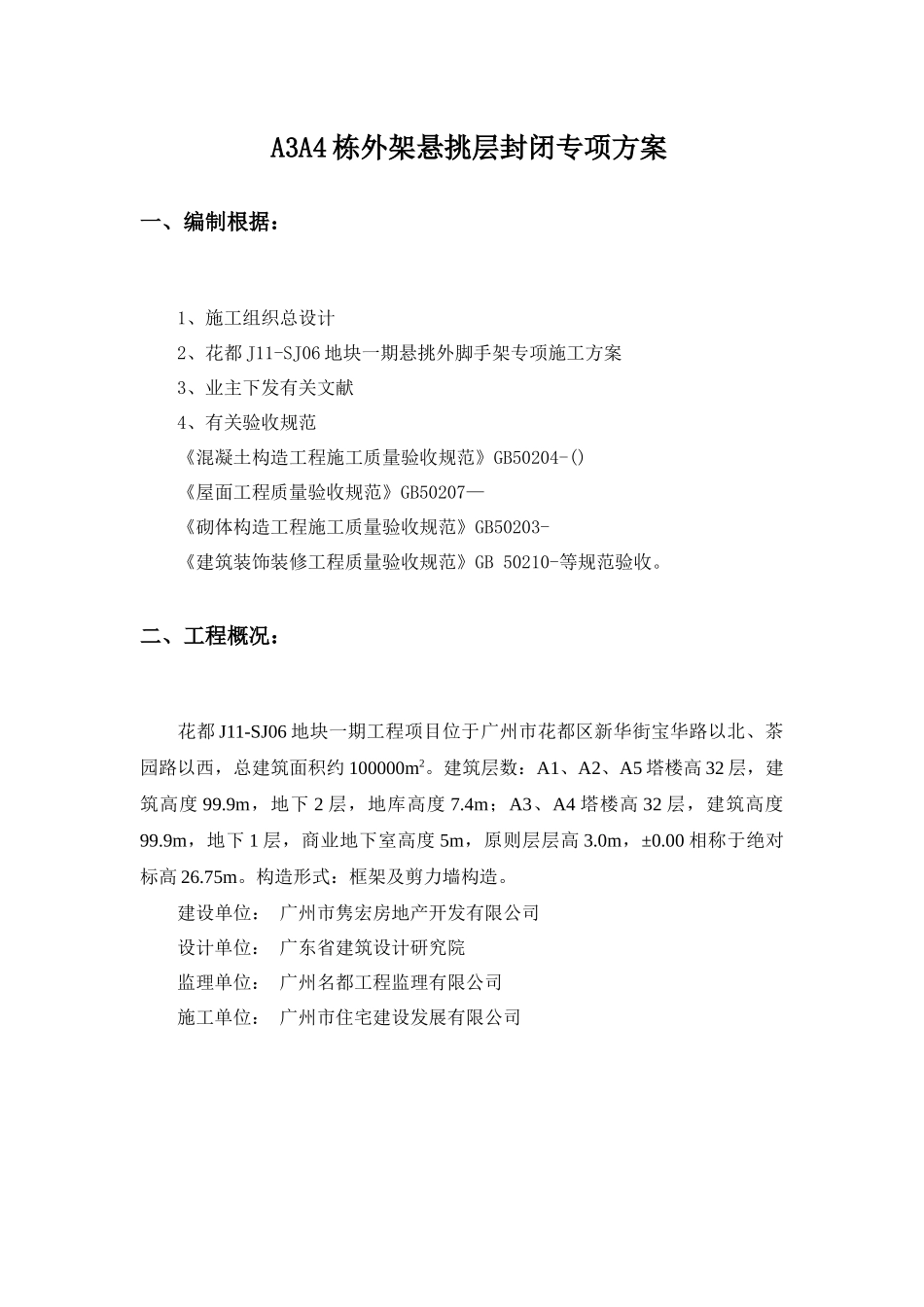

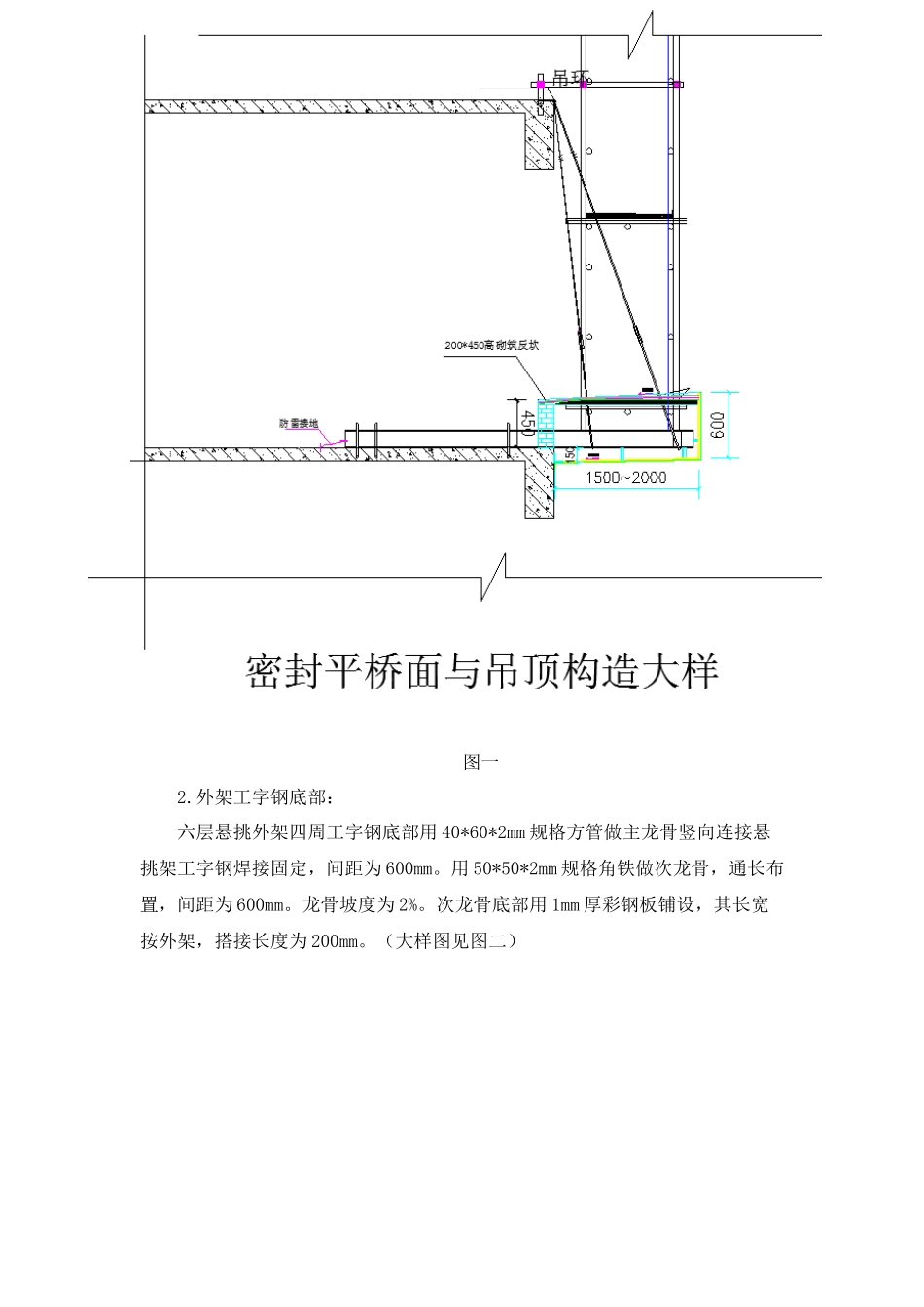

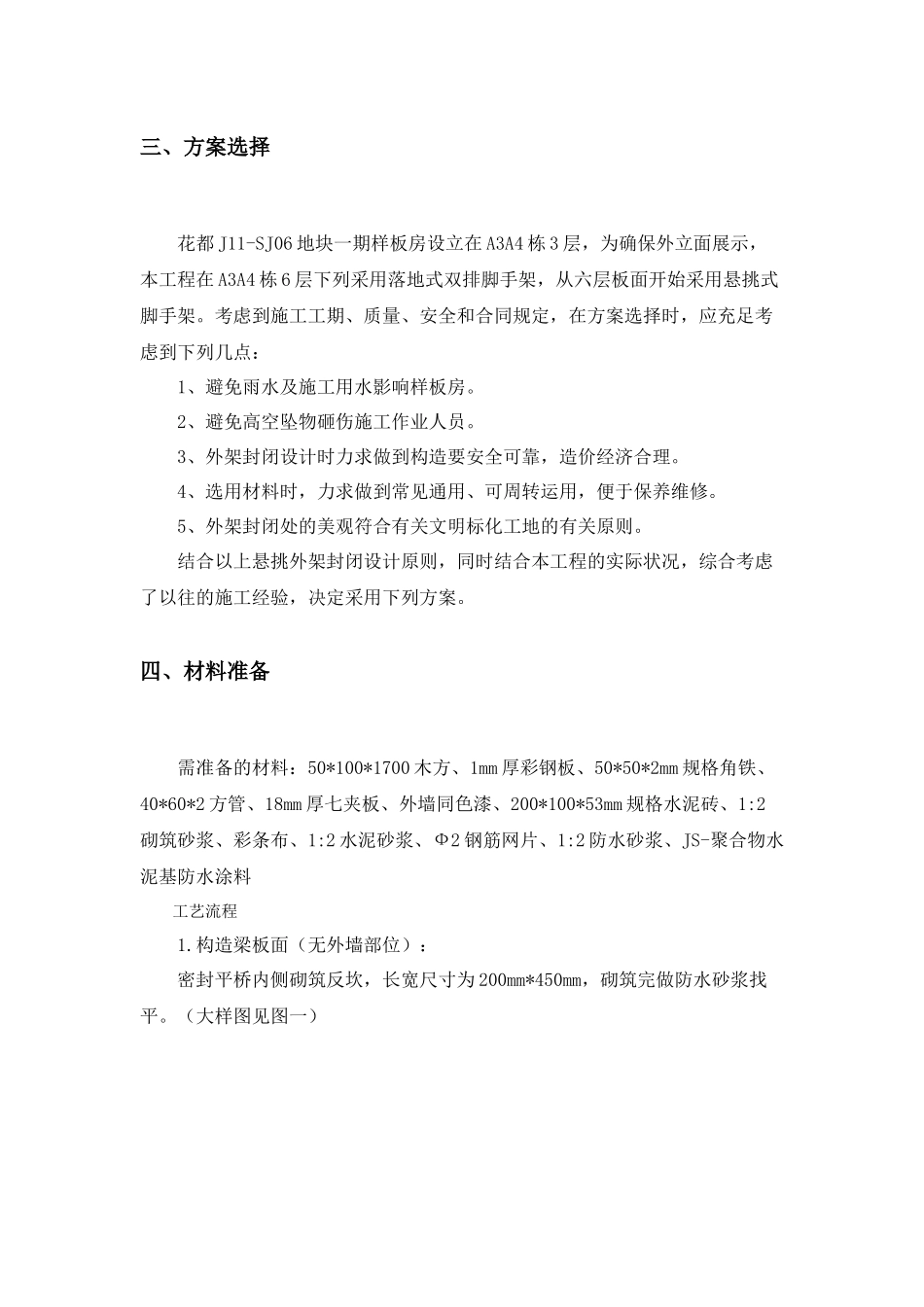

A3A4栋外架悬挑层封闭专项方案一、编制根据：1、施工组织总设计2、花都J11-SJ06地块一期悬挑外脚手架专项施工方案3、业主下发有关文献4、有关验收规范《混凝土构造工程施工质量验收规范》GB50204-()《屋面工程质量验收规范》GB50207—《砌体构造工程施工质量验收规范》GB50203-《建筑装饰装修工程质量验收规范》GB50210-等规范验收。二、工程概况：花都J11-SJ06地块一期工程项目位于广州市花都区新华街宝华路以北、茶园路以西，总建筑面积约100000m2。建筑层数：A1、A2、A5塔楼高32层，建筑高度99.9m，地下2层，地库高度7.4m；A3、A4塔楼高32层，建筑高度99.9m，地下1层，商业地下室高度5m，原则层层高3.0m，±0.00相称于绝对标高26.75m。构造形式：框架及剪力墙构造。建设单位：广州市隽宏房地产开发有限公司设计单位：广东省建筑设计研究院监理单位：广州名都工程监理有限公司施工单位：广州市住宅建设发展有限公司三、方案选择花都J11-SJ06地块一期样板房设立在A3A4栋3层，为确保外立面展示，本工程在A3A4栋6层下列采用落地式双排脚手架，从六层板面开始采用悬挑式脚手架。考虑到施工工期、质量、安全和合同规定，在方案选择时，应充足考虑到下列几点：1、避免雨水及施工用水影响样板房。2、避免高空坠物砸伤施工作业人员。3、外架封闭设计时力求做到构造要安全可靠，造价经济合理。4、选用材料时，力求做到常见通用、可周转运用，便于保养维修。5、外架封闭处的美观符合有关文明标化工地的有关原则。结合以上悬挑外架封闭设计原则，同时结合本工程的实际状况，综合考虑了以往的施工经验，决定采用下列方案。四、材料准备需准备的材料：50*100*1700木方、1mm厚彩钢板、50*50*2mm规格角铁、40*60*2方管、18mm厚七夹板、外墙同色漆、200*100*53mm规格水泥砖、1:2砌筑砂浆、彩条布、1:2水泥砂浆、Ф2钢筋网片、1:2防水砂浆、JS-聚合物水泥基防水涂料工艺流程1.构造梁板面（无外墙部位）：密封平桥内侧砌筑反坎，长宽尺寸为200mm*450mm，砌筑完做防水砂浆找平。（大样图见图一）图一2.外架工字钢底部：六层悬挑外架四周工字钢底部用40*60*2mm规格方管做主龙骨竖向连接悬挑架工字钢焊接固定，间距为600mm。用50*50*2mm规格角铁做次龙骨，通长布置，间距为600mm。龙骨坡度为2%。次龙骨底部用1mm厚彩钢板铺设，其长宽按外架，搭接长度为200mm。（大样图见图二）图二3.外架工字钢上部：六层悬挑外架四周工字钢上部用50*100*1700mm规格木方做龙骨，间距为450mm，通长布置。龙骨坡度为6%。龙骨上部用宽度为1760mm的18mm厚七夹板铺设，围绕外架平桥一周铺钉。七夹板上部满铺彩条布，铺设彩条布间的搭接长度不不大于200mm，围绕外架平桥一周通长铺钉固定，且与外架侧板做钝角解决，施工一层10mm厚水泥砂浆后铺设一层Ф2钢筋网片、最后做15mm1:2防水砂浆解决。（大样图见图二）4.外架平桥外侧：外架平桥外侧用40*60*2mm规格方管做主龙骨竖向连接悬挑架工字钢焊接固定，间距按悬挑架立杆间距(约1500）。用50*50*2mm规格角铁做次龙骨，通长布置，间距按悬挑架立杆间距(约1500）。上口往内侧坡度为2%。次龙骨外部用1mm厚彩钢板铺设，其长按外架，高度为600。搭接长度为150mm。（大样图见图二）5.外架平桥内侧与剪力墙：外架平桥内侧剪力墙阴角部位，采用1:2防水砂浆成型钝角探压密实，钝角上铺钉1mm镀锌板，镀锌板往剪力墙延伸50mm。钝角上方剪力墙上做80*25mm通长防水砂浆带。（大样图见图三）图三6.立杆与钢丝绳卸荷处立杆与钢丝绳卸荷处密封解决采用水泥砂浆覆盖，内加钢丝网片。待砂浆表面满足JS-聚合物水泥基防水涂料施工条件时，涂刷2mm厚JS-聚合物水泥基防水涂料，再用20mm厚1:2水泥砂浆做保护层。保护层完毕后需压光抹面，确保观感。7.六层楼内：楼层临边采用砖砌排水沟将水引流至卫生间排水立管。排水立管采用DN100PVC管，具体位置详见图。距外墙内层300mm，用1:2水泥砂浆、水泥砖砌筑200mm宽，250mm高排水沟墙，沟底及两侧沟墙用1:2防水砂浆抹灰。剪力墙处开50mm过水孔。（大样图见图四）图四六、安全方法1.作业前应认真检查所用的使用脚手架、平台、梯子、防护围栏、档脚板、安全带和...
