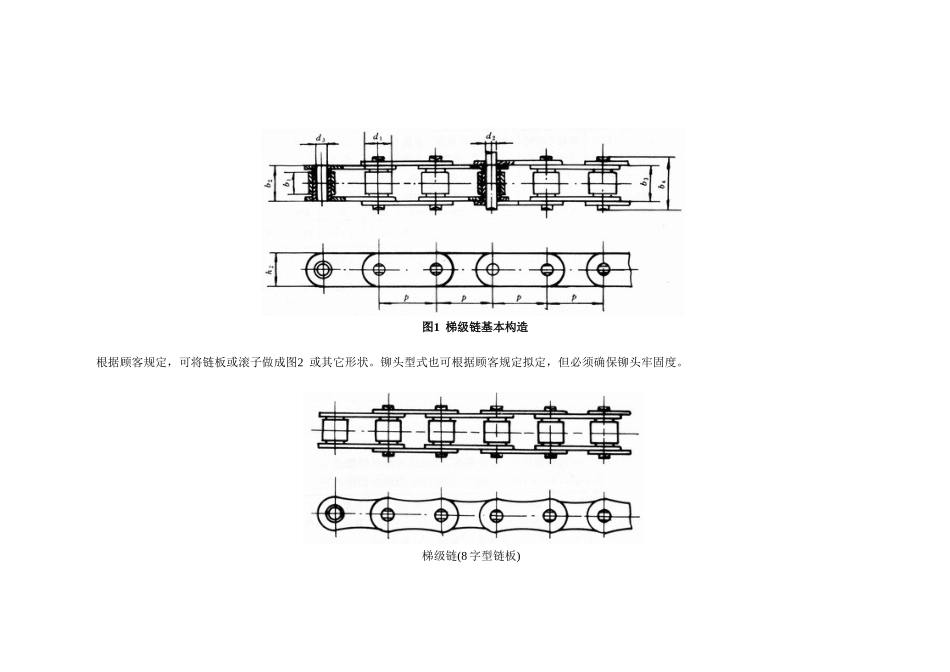

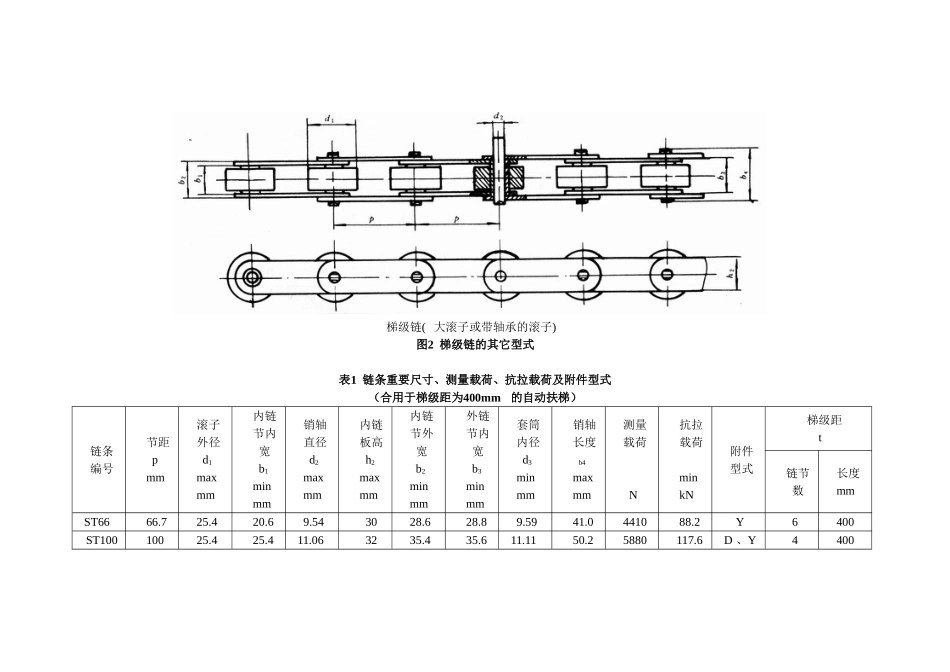

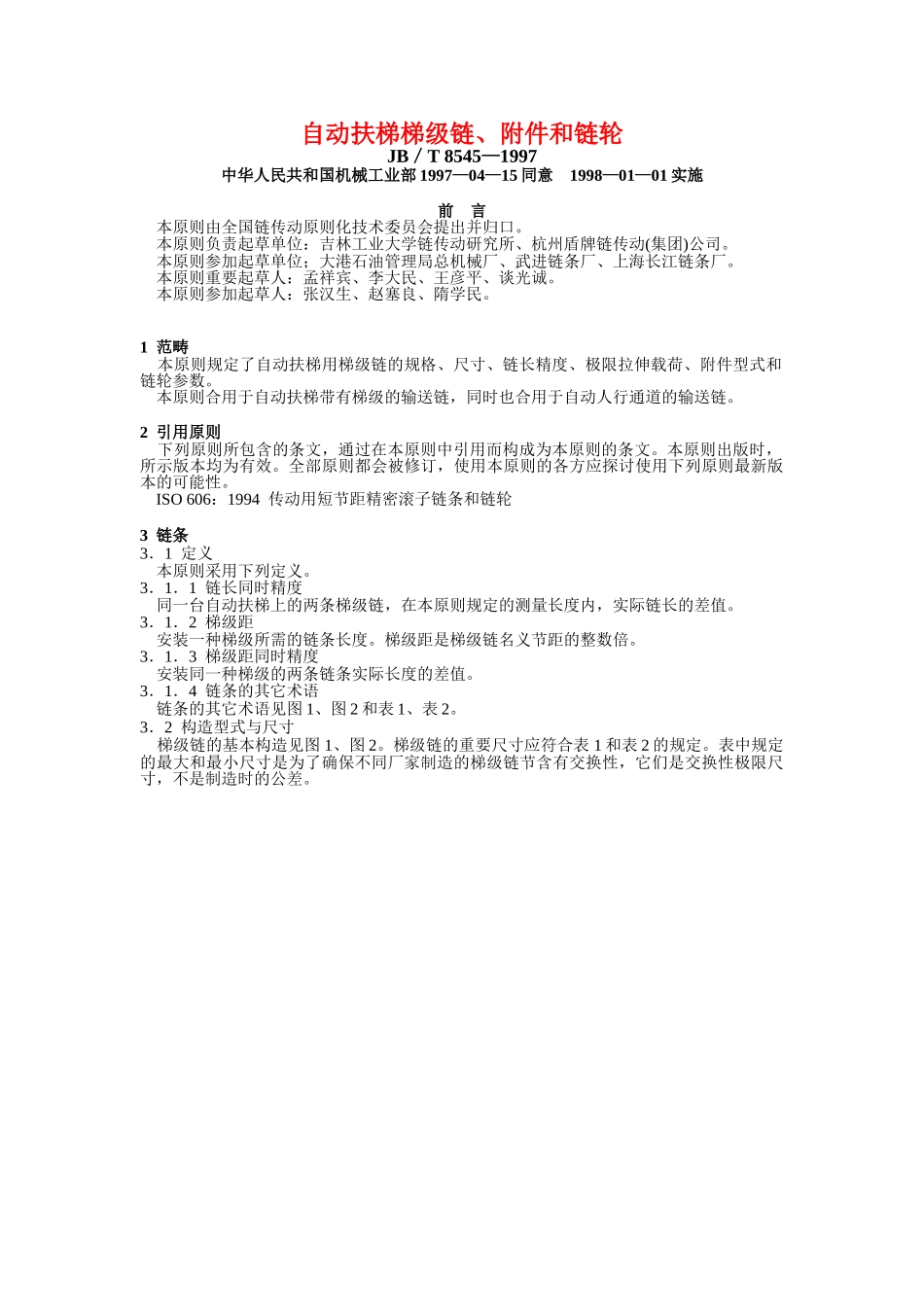

自动扶梯梯级链、附件和链轮JB/T8545—1997中华人民共和国机械工业部1997—04—15同意1998—01—01实施前言本原则由全国链传动原则化技术委员会提出并归口。本原则负责起草单位:吉林工业大学链传动研究所、杭州盾牌链传动(集团)公司。本原则参加起草单位;大港石油管理局总机械厂、武进链条厂、上海长江链条厂。本原则重要起草人:孟祥宾、李大民、王彦平、谈光诚。本原则参加起草人:张汉生、赵塞良、隋学民。1范畴本原则规定了自动扶梯用梯级链的规格、尺寸、链长精度、极限拉伸载荷、附件型式和链轮参数。本原则合用于自动扶梯带有梯级的输送链,同时也合用于自动人行通道的输送链。2引用原则下列原则所包含的条文,通过在本原则中引用而构成为本原则的条文。本原则出版时,所示版本均为有效。全部原则都会被修订,使用本原则的各方应探讨使用下列原则最新版本的可能性。ISO606:1994传动用短节距精密滚子链条和链轮3链条3.1定义本原则采用下列定义。3.1.1链长同时精度同一台自动扶梯上的两条梯级链,在本原则规定的测量长度内,实际链长的差值。3.1.2梯级距安装一种梯级所需的链条长度。梯级距是梯级链名义节距的整数倍。3.1.3梯级距同时精度安装同一种梯级的两条链条实际长度的差值。3.1.4链条的其它术语链条的其它术语见图1、图2和表1、表2。3.2构造型式与尺寸梯级链的基本构造见图1、图2。梯级链的重要尺寸应符合表1和表2的规定。表中规定的最大和最小尺寸是为了确保不同厂家制造的梯级链节含有交换性,它们是交换性极限尺寸,不是制造时的公差。图1梯级链基本构造根据顾客规定,可将链板或滚子做成图2或其它形状。铆头型式也可根据顾客规定拟定,但必须确保铆头牢固度。梯级链(8字型链板)梯级链(大滚子或带轴承的滚子)图2梯级链的其它型式表1链条重要尺寸、测量载荷、抗拉载荷及附件型式(合用于梯级距为400mm的自动扶梯)链条编号节距pmm滚子外径d1maxmm内链节内宽b1minmm销轴直径d2maxmm内链板高h2maxmm内链节外宽b2minmm外链节内宽b3minmm套筒内径d3minmm销轴长度b4maxmm测量载荷N抗拉载荷minkN附件型式梯级距t链节数长度mmST6666.725.420.69.543028.628.89.5941.0441088.2Y6400ST10010025.425.411.063235.435.611.1150.25880117.6D、Y4400AST100B10025.425.412.67383737.212.7254.08820176.4D、Y4400ST100C10025.425.414.634037.737.914.6953.011070221.5W4400ST100D10034.334.320.505050.860.020.5573.512740254.8W4400ST100E10048.2645.729.236565.866.029.2894.122050441.0W4400ST100F1005227.530.0070.537.537.730.3058.012250245.0W4400ST133133.337027.014.6340.538.138.314.7254.89000180.0D3400注:止锁件附加宽度由生产厂与顾客商定。表2链条重要尺寸、测量载荷、抗拉载荷及附件型式(合用于梯级距为406.4mm和其它梯级距的自动扶梯)链条编号节距pmm滚子外径d1maxmm内链节内宽b1minmm销轴直径d2maxmm内链板高h2maxmm内链节外宽b2minmm外链节内宽b3minmm套筒内径d3minmm销轴长度b4maxmm测量载荷N抗拉载荷minkN附件型式梯级距t链节数长度mmST67A67.7328.015.811.1128.024.124.311.1640.0294058.8Y6406.4ST67B67.7328.025.414.2738.535.435.614.3251.07400148Y6406.4ST67C67.7328.030.714.2948.2640.740.914.3458.06860137.2Y6406.4ST6868.4032.020.714.2938.530.530.714.3446.06500130.0Y6410.4ST101A101.6025.422.214.2740.031.832.014.3246.08890177.9D4406.4ST101B101.6038.135.819.850.050.050.219.8564.014700294.0Y4406.4ST135A135.4670.027.014.6345.238.138.314.7253.07150143.0D3406.4ST135B135.4676.424.015.035.034.334.515.0550.0450090.0D3406.4ST135C135.7376.224.012.735.034.334.512.7550.06040120.9D3407.2注:止锁件附加宽度由生产厂与顾客商定。3.3标记办法梯级链的标记规定以下:标记示例:按本原则制造的梯级链、节距100,次序符号为F,附件型式为W型,每条248节,其标记为:ST100FW×248JB/T85453.4抗拉载荷制造厂必须对每批梯级链进行抗拉载荷实验。实验链段长度最少应保持3个自由链节且两端应为内链节。链段两端用销轴...
