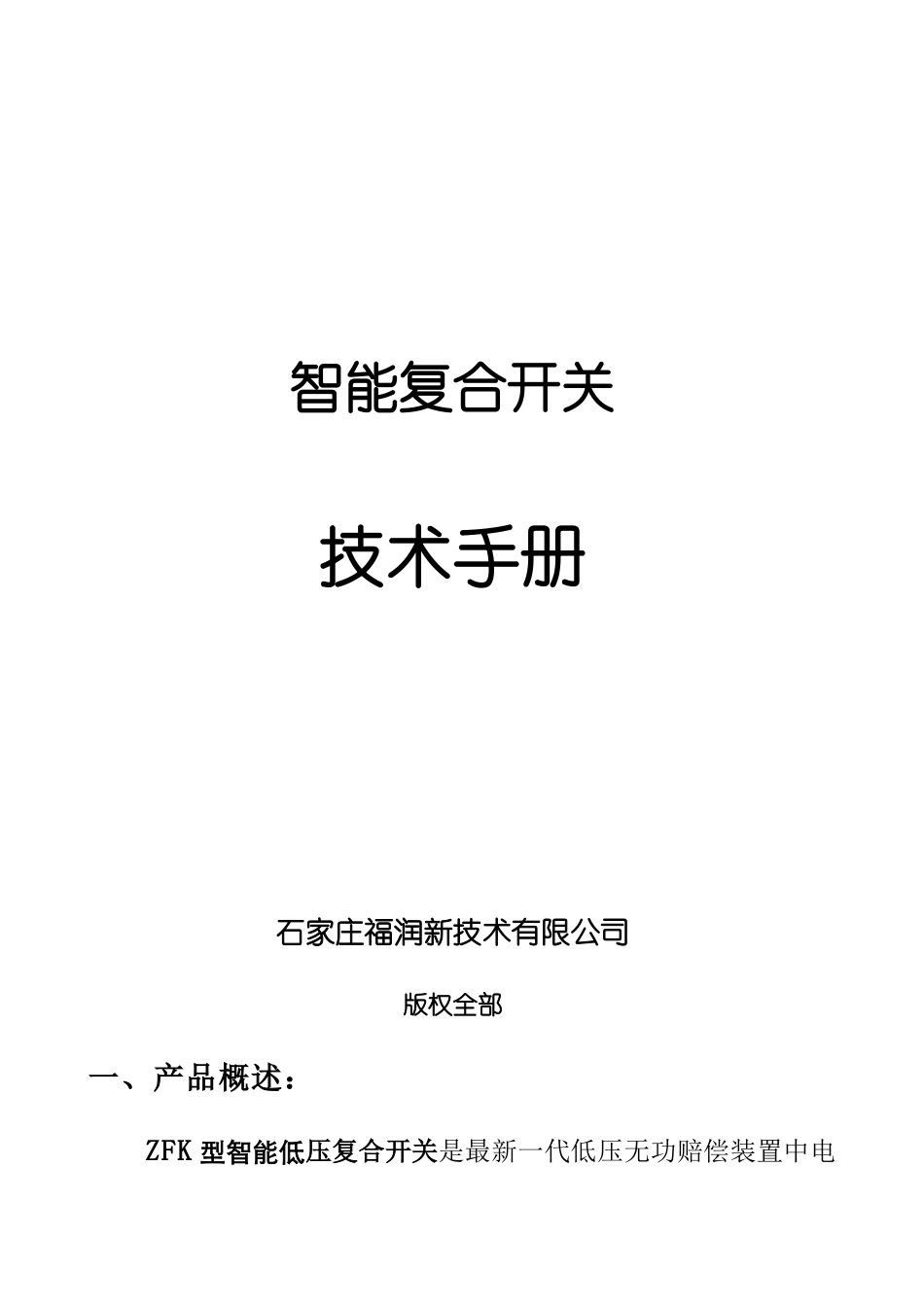

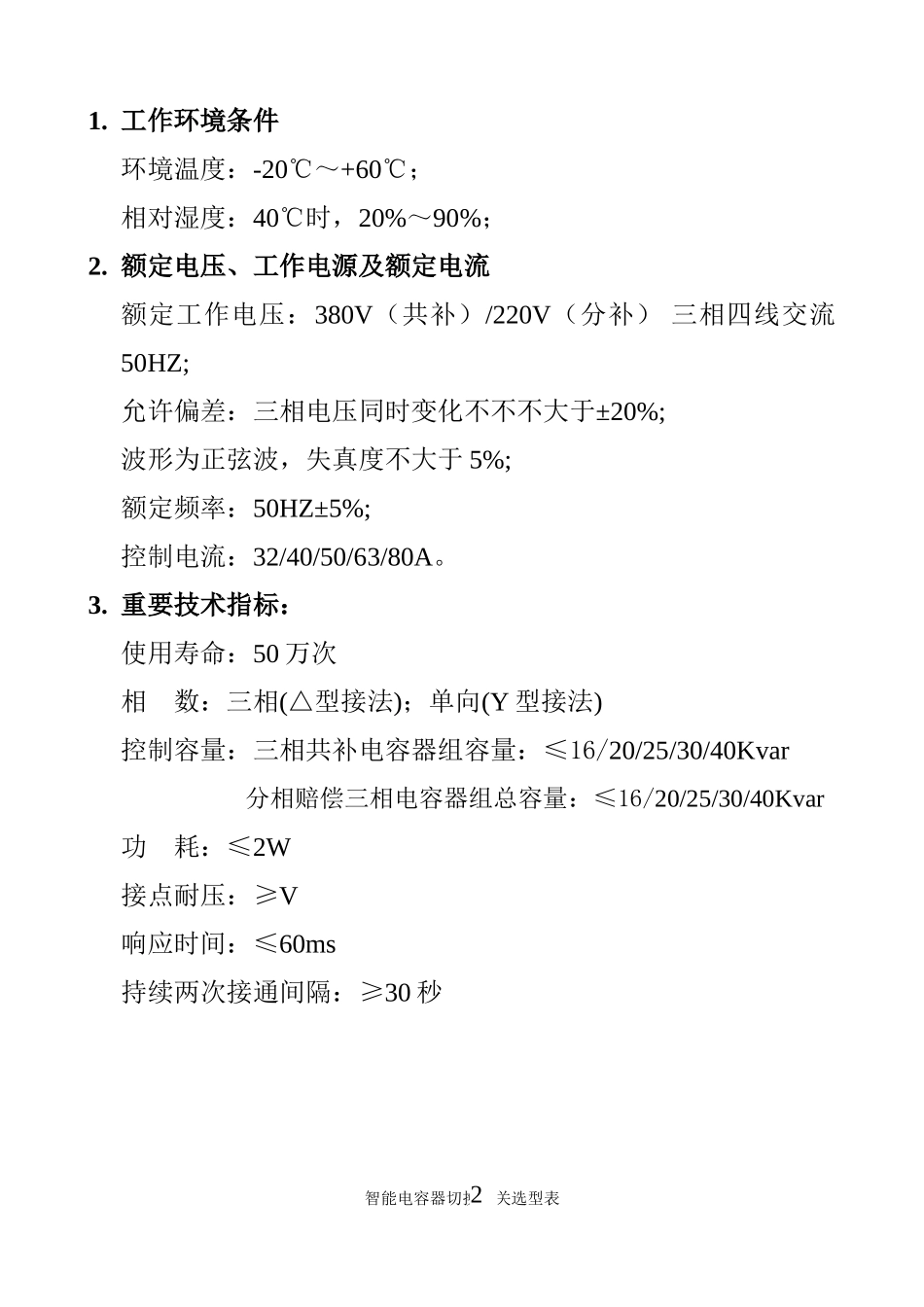

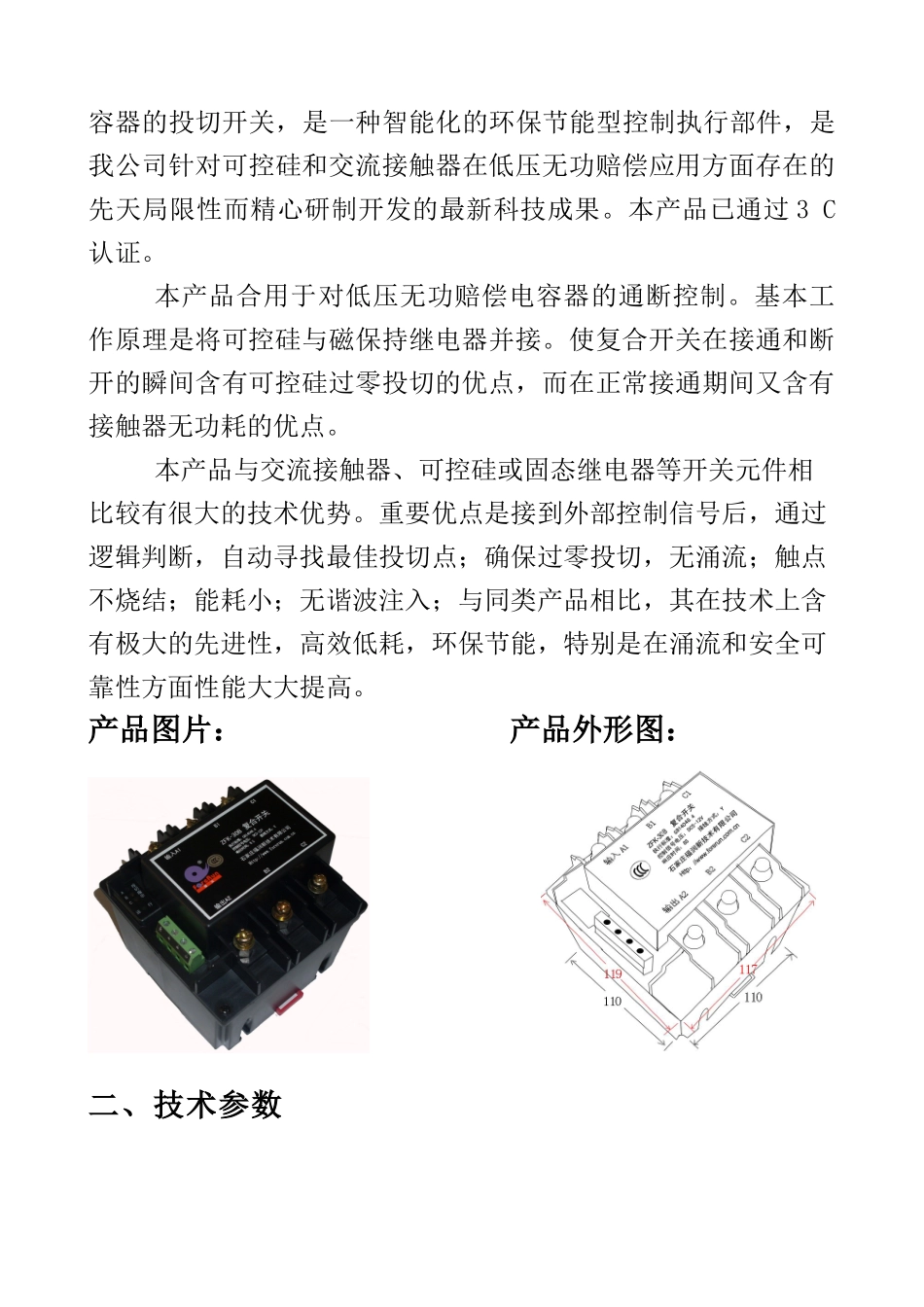

智能复合开关技术手册石家庄福润新技术有限公司版权全部一、产品概述：ZFK型智能低压复合开关是最新一代低压无功赔偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功赔偿应用方面存在的先天局限性而精心研制开发的最新科技成果。本产品已通过3C认证。本产品合用于对低压无功赔偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间含有可控硅过零投切的优点，而在正常接通期间又含有接触器无功耗的优点。本产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。重要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投切点；确保过零投切，无涌流；触点不烧结；能耗小；无谐波注入；与同类产品相比，其在技术上含有极大的先进性，高效低耗，环保节能，特别是在涌流和安全可靠性方面性能大大提高。产品图片：产品外形图：二、技术参数1.工作环境条件环境温度：-20℃～+60℃；相对湿度：40℃时，20%～90%；2.额定电压、工作电源及额定电流额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ;允许偏差：三相电压同时变化不不不大于±20%;波形为正弦波，失真度不大于5%;额定频率：50HZ±5%;控制电流：32/40/50/63/80A。3.重要技术指标：使用寿命：50万次相数：三相(△型接法)；单向(Y型接法)控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar分相赔偿三相电容器组总容量：≤16/20/25/30/40Kvar功耗：≤2W接点耐压：≥V响应时间：≤60ms持续两次接通间隔：≥30秒智能电容器切换开关选型表2型号ZFK-16BZFK-20BZFK-25BZFK-30BZFK-40B控制容量≤16Kvar≤20Kvar≤25Kvar≤30Kvar≤40Kvar控制电流32A40A50A63A80A绝缘等级：在正常大气条件下，≥10MΩ启动电压：DC3-18V输入阻抗：≥6.8K导通阻抗:≤0.01Ω三、重要技术特点1.过零投切：复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间含有可控硅开关过零投切的优点，而在正常接通期间又含有接触器开关无功耗的优点。其实现办法是：投入时是在电压过零瞬间可控硅先过零触发，然后再将磁保持继电器吸合导通；而切除时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。2.采用单片机控制投切并智能监控可控硅、继电器以及输入电源和负载的运行状况，从而含有完善的保护功效：1)电源电压缺相保护：工作电源缺相供电时，开关回绝闭合；接通后若出现缺相则自动退投；2)欠压保护：电压≤额定电压(220V)的20%时开关回绝闭合；33)自诊疗故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则回绝闭合或自动退投断开；4)停电保护：接通后遇忽然停电时，自动跳闸断开。3.无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通就不会产生谐波。4.功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或电扇，减少了成本。彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达成了节能降耗的目的。5.输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。6.产品采用先进的智能控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面含有极高的性能优势。四、型号命名1.产品类型：三相共补型：电容器的连接方式为三角形接法；分相赔偿型：电容器的连接方式为星形接法。2.型号命名：表达赔偿电容器接法表达所接电容容量表达公司代号表达复合开关XBZFK△/Ｙ4其中：赔偿电容器接法“△”表达赔偿电容器为共补的三角形接法，“Y”表达赔偿电容器为分补的星形接法；如ZFK－30B△，就表达智能低压复合式开关，赔偿电容器是三角形接法共补，所接电容器为30Kvar。五、安装及操作办法1．安装位置及尺寸本装置安装于380V三相三线制的配电网络上,用于低压无功赔偿电容器的通断控制。顾客可安装在低压无功赔偿电容柜、箱式变压器内或其它适...
