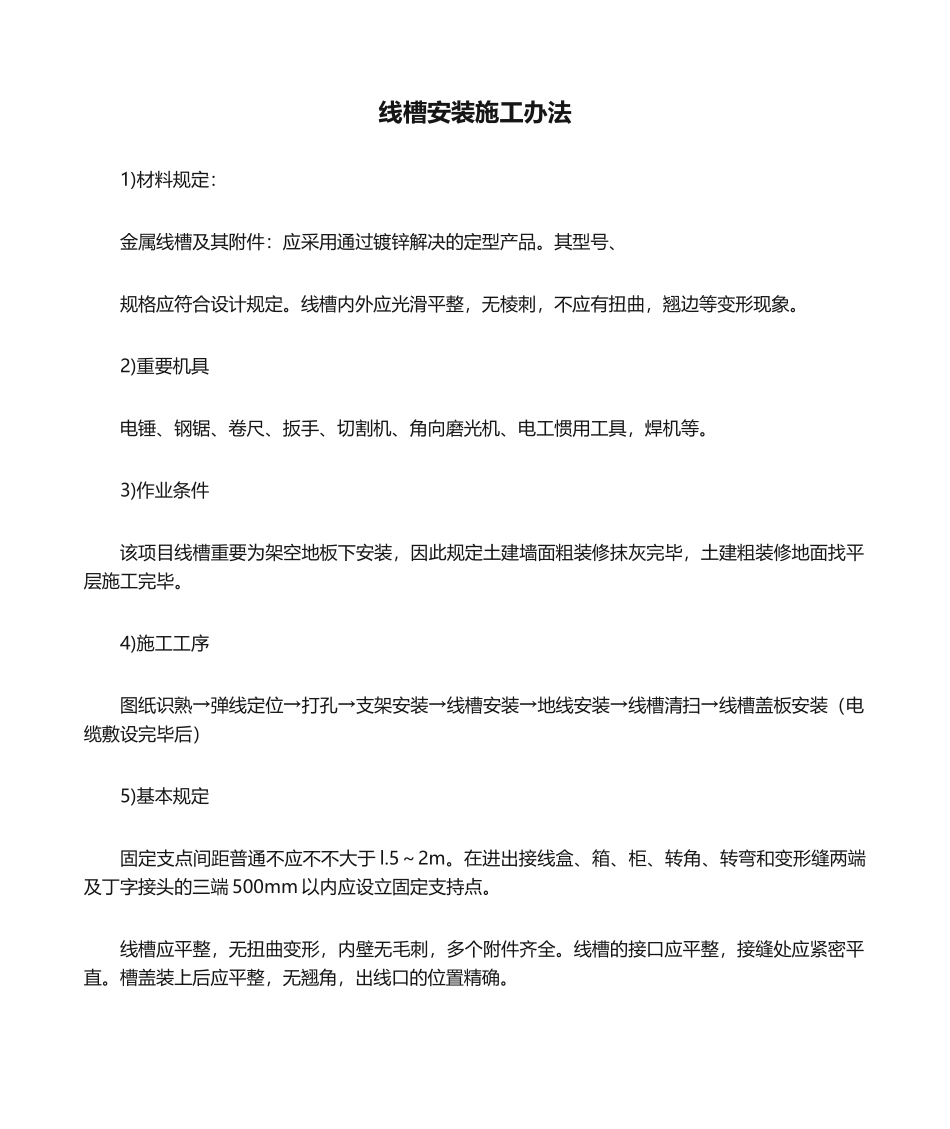

线槽安装施工办法1)材料规定：金属线槽及其附件：应采用通过镀锌解决的定型产品。其型号、规格应符合设计规定。线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。2)重要机具电锤、钢锯、卷尺、扳手、切割机、角向磨光机、电工惯用工具，焊机等。3)作业条件该项目线槽重要为架空地板下安装，因此规定土建墙面粗装修抹灰完毕，土建粗装修地面找平层施工完毕。4)施工工序图纸识熟→弹线定位→打孔→支架安装→线槽安装→地线安装→线槽清扫→线槽盖板安装（电缆敷设完毕后）5)基本规定固定支点间距普通不应不不大于l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设立固定支持点。线槽应平整，无扭曲变形，内壁无毛刺，多个附件齐全。线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置精确。在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。线槽的全部非导电部分的铁件均应互相连接和跨接，使之成为一持续导体，并做好整体接地。线槽通过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有赔偿余量。敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合（高层民用建筑设计防火规范》（GB50045?5）的有关防火规定。线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。线槽进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设立接线盒或将导线接头放在电气器具内。线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。建筑物的表面如有坡度时，线槽应随其变化坡度。待线槽全部敷设完毕后，应在配线之迈进行调节检查。确认合格后，再进行槽内配线。6)成品保护其它单位进行地面或者楼面施工时，派人进行看护，避免线槽移位；线槽全部结束后，出线口及分线盒处，应密封良好，避免清扫有水渗入。7)质量确保方法导线及金属线槽的规格必须符合设计规定和有关规范规定；导线之间和导线对地之间的绝缘电阻值必须不不大于0.5MΩ。检查办法：观察检查，测量检查。线槽应紧贴建筑物表面，固定牢固，横平竖直，布置合理，盖板无翘角，接口严密整洁，拐角、转角、丁字连接、转弯连接对的严实，线槽内外无污染。检查办法：观察检查。可用金属膨胀螺栓固定或焊接支架与吊架，也可采用万能卡具固定线槽，支架与吊架应布置合理、固定牢固、平整。检查办法：观察检查。
