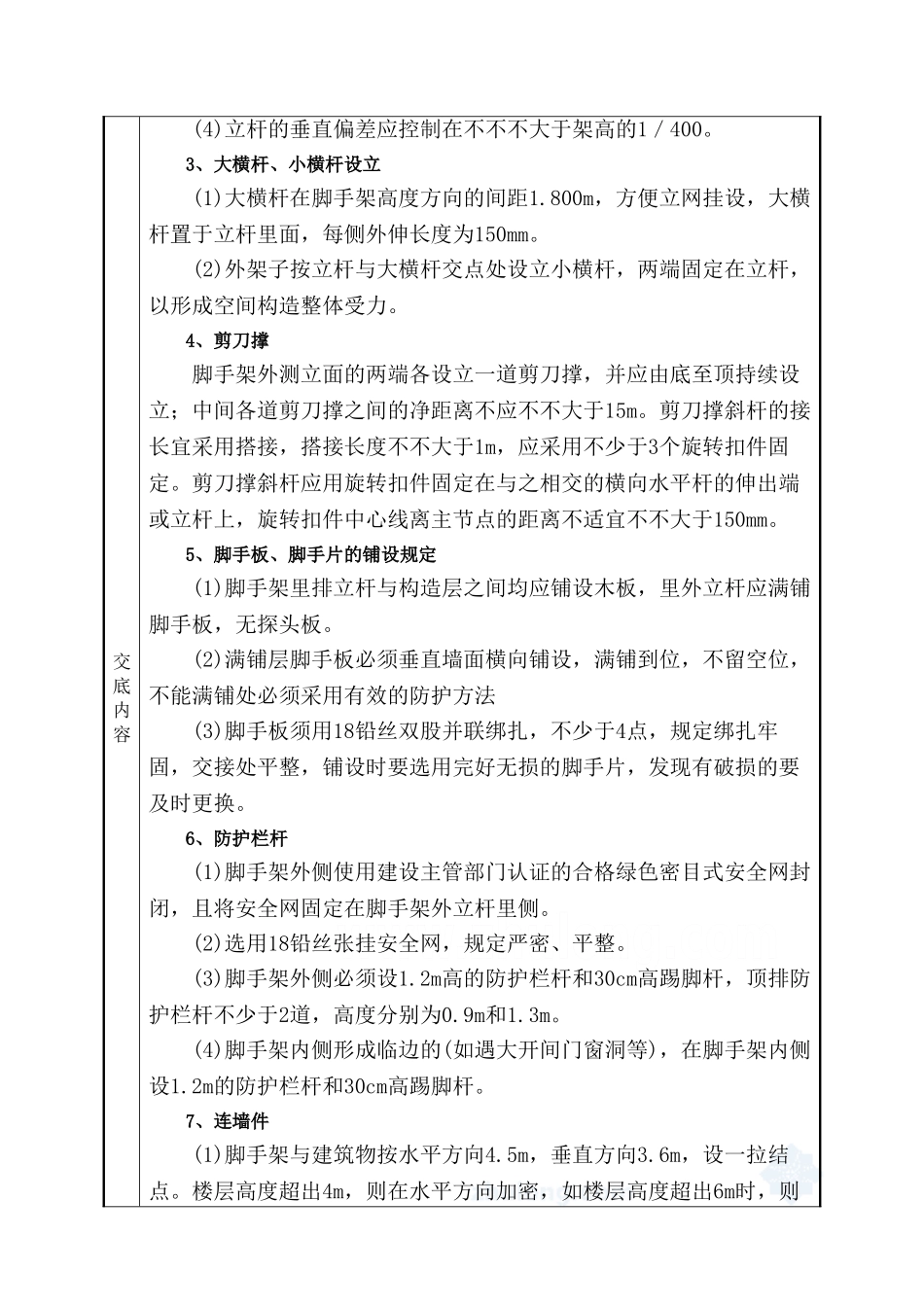

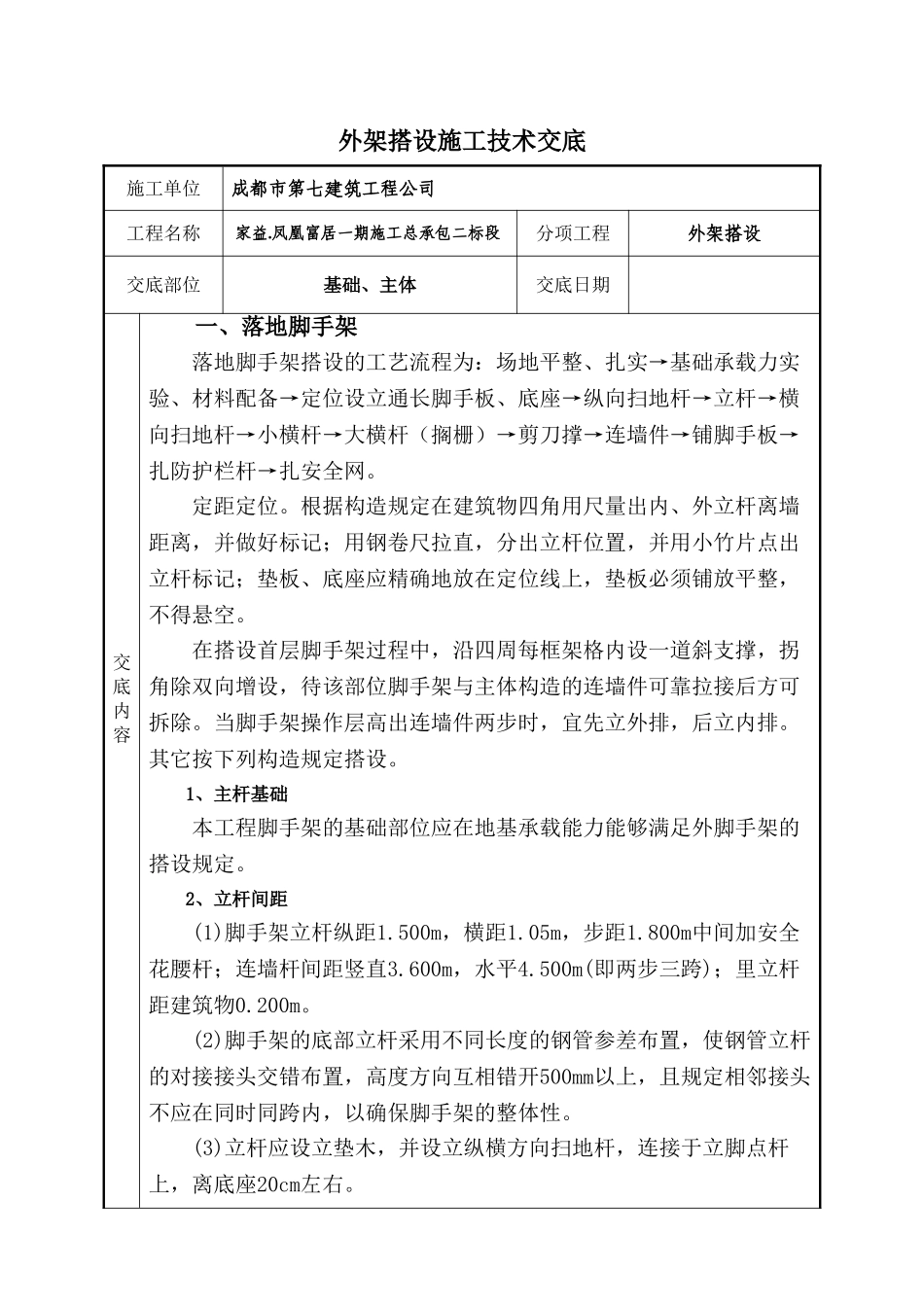

外架搭设施工技术交底施工单位成都市第七建筑工程公司工程名称家益.凤凰富居一期施工总承包二标段分项工程外架搭设交底部位基础、主体交底日期交底内容一、落地脚手架落地脚手架搭设的工艺流程为：场地平整、扎实→基础承载力实验、材料配备→定位设立通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应精确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体构造的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其它按下列构造规定搭设。1、主杆基础本工程脚手架的基础部位应在地基承载能力能够满足外脚手架的搭设规定。2、立杆间距(1)脚手架立杆纵距1.500m，横距1.05m，步距1.800m中间加安全花腰杆；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.200m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向互相错开500mm以上，且规定相邻接头不应在同时同跨内，以确保脚手架的整体性。(3)立杆应设立垫木，并设立纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。交底内容(4)立杆的垂直偏差应控制在不不不大于架高的1／400。3、大横杆、小横杆设立(1)大横杆在脚手架高度方向的间距1.800m，方便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设立小横杆，两端固定在立杆，以形成空间构造整体受力。4、剪刀撑脚手架外测立面的两端各设立一道剪刀撑，并应由底至顶持续设立；中间各道剪刀撑之间的净距离不应不不大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不不大于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不适宜不不大于150mm。5、脚手板、脚手片的铺设规定(1)脚手架里排立杆与构造层之间均应铺设木板，里外立杆应满铺脚手板，无探头板。(2)满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护方法(3)脚手板须用18铅丝双股并联绑扎，不少于4点，规定绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，规定严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。7、连墙件(1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超出4m，则在水平方向加密，如楼层高度超出6m时，则交底内容按水平方向每6m设立一道斜拉钢丝绳。(2)拉结点在转角范畴内和顶部处加密，即在转角l米以内范畴按垂直方向每3.6米设一拉结点。(3)拉结点应确保牢固，避免其移动变形，且尽量设立在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述规定，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。8、架体内封闭(1)脚手架的架体里立杆距墙体净距为200mm，如因构造设计的限制不不大于200mm的必须铺设站人片，站人片设立平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层下列外架每隔3步以及底部用密目网或其它方法进行封闭。二、悬挑脚手架悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆...
