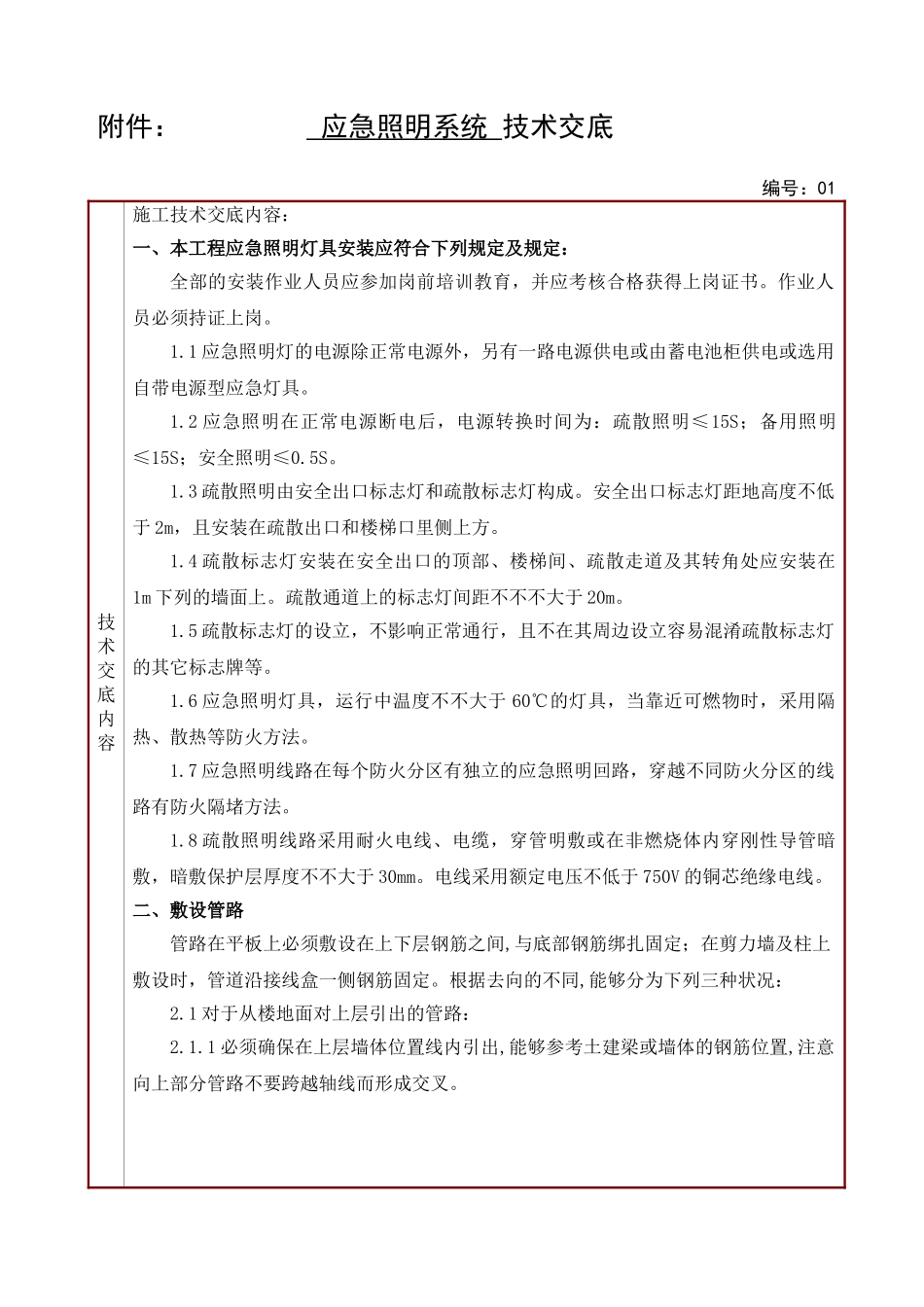

附件：应急照明系统技术交底编号：01技术交底内容施工技术交底内容：一、本工程应急照明灯具安装应符合下列规定及规定：全部的安装作业人员应参加岗前培训教育，并应考核合格获得上岗证书。作业人员必须持证上岗。1.1应急照明灯的电源除正常电源外，另有一路电源供电或由蓄电池柜供电或选用自带电源型应急灯具。1.2应急照明在正常电源断电后，电源转换时间为：疏散照明≤15S；备用照明≤15S；安全照明≤0.5S。1.3疏散照明由安全出口标志灯和疏散标志灯构成。安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧上方。1.4疏散标志灯安装在安全出口的顶部、楼梯间、疏散走道及其转角处应安装在1m下列的墙面上。疏散通道上的标志灯间距不不不大于20m。1.5疏散标志灯的设立，不影响正常通行，且不在其周边设立容易混淆疏散标志灯的其它标志牌等。1.6应急照明灯具，运行中温度不不大于60℃的灯具，当靠近可燃物时，采用隔热、散热等防火方法。1.7应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵方法。1.8疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不不大于30mm。电线采用额定电压不低于750V的铜芯绝缘电线。二、敷设管路管路在平板上必须敷设在上下层钢筋之间,与底部钢筋绑扎固定；在剪力墙及柱上敷设时，管道沿接线盒一侧钢筋固定。根据去向的不同,能够分为下列三种状况：2.1对于从楼地面对上层引出的管路：2.1.1必须确保在上层墙体位置线内引出,能够参考土建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉。应急照明系统技术交底编号：02技术交底内容2.1.2向上的管路在引出位置无现浇墙、柱时应固定一根不不大于ф10的钢筋,高度需高于面筋不低于15cm。用保护管路不受外力损伤折断。管口必须封堵严密,能够采用管堵封堵或者胶带缠绑。2.1.3在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行解决,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。2.1.4成排管路同时引上时，管路背部必须横向绑扎一钢筋，并保持一定的间距，3--5CM最佳，确保管路在同一水平线上，以方便进盒、箱。2.1.5垂直方向的预留预埋管盒，参考楼层高度及图例阐明的高度，甩出来的管子不要太长，避免管材浪费，并且不利于后续工作的接驳。2.1.6墙内暗装配电箱的留洞，参考系统图中所给的箱体尺寸，将预制好的泡沫模型塞入墙体，预制尺寸不不大于系统图所给尺寸1CM为宜，注意安装的时候确保模型横平竖直。2.1.7明装配电箱的留洞，将一种泡沫块暗埋在混凝土墙内；将需要进入配电箱的线管管口封堵严实，插入泡沫块内；土建在封模板时，水电安装人员需要跟踪木工的封模工作，严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范畴穿过，以免线管被破坏后水泥砂浆进入而堵塞线管。土建抹灰时，不能将预留的泡沫口封堵。2.2对于从顶板向下引的管路：如果从剪力墙或柱内敷设，须一次性完毕。如从砖墙内敷设，在模板上用开孔器钻孔，预弯后管路插入模板下不少于20CM，以方便砌墙时接管。2.3对于只在现浇板内敷设的管路：首先应当截取长度适宜的管路,把管路一端与盒接头连接,,然后连接另一端。连接后把管路与钢筋绑扎固定。三、管路连接涉及管路与管路的连接和管路与接线盒的连接状况:3.1镀锌钢管管路连接管路与盒的连接:首先根据接线盒位置,截取适宜长度的钢管,管的一端应提前套好丝扣,丝扣的长度在15mm左右,上好锁母后用锁母与接线盒固定。多根钢管进入一种接线盒时,该接线盒要等全部进盒钢管接入后再固定。管路套丝普通使用套丝机或手动应急照明系统技术交底编号：03技术交底内容套丝扳。使用套丝机时,应注意加油润滑;使用手动套丝扳时,应注意均匀用力,管径不不大于32mm时,必须分三次套成,以确保丝扣完整清晰。四.管路的切断镀锌钢管能够使用钢锯或切割机进行切断,但必须用钢锉把管口内外的毛刺修整平齐。锯好的管路管口应平齐不能出现斜口,以避免接管及穿线时出现质量问题。五.管路的弯曲5.1钢管的弯曲对管径在25mm及下列的钢管可在现场...
