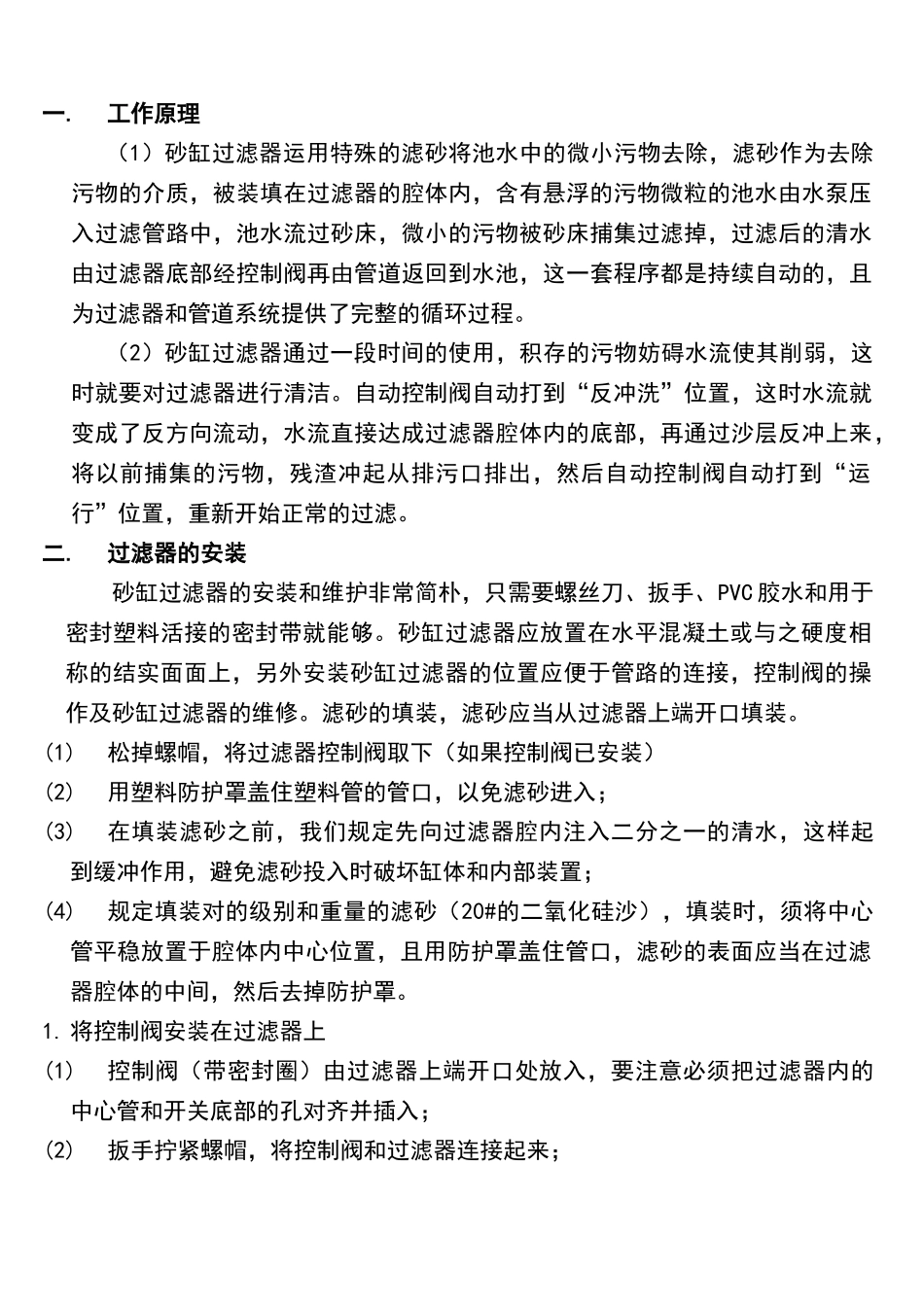

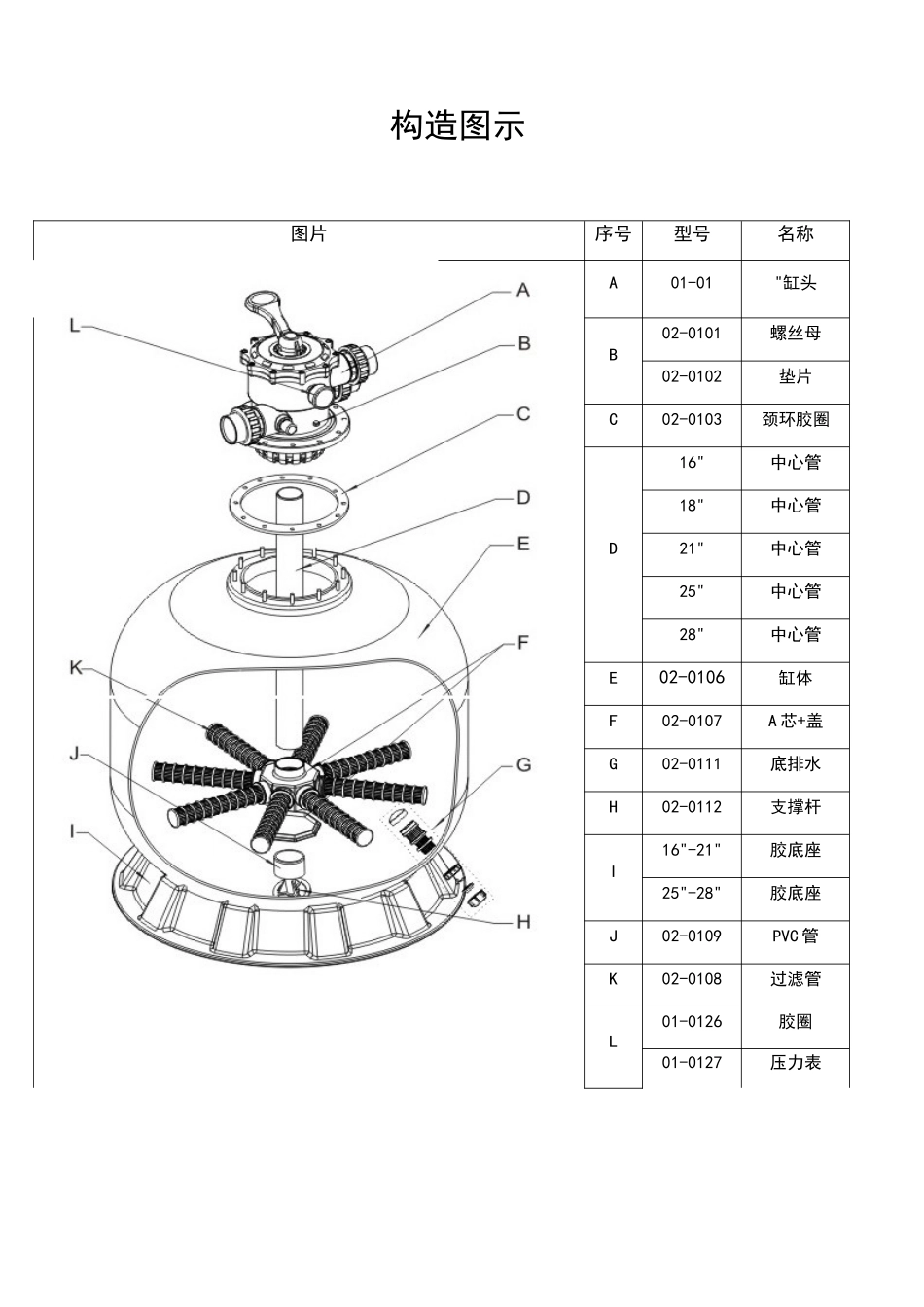

砂缸过滤器产品说明书构造图示图片序号型号名称A01-01"缸头B02-0101螺丝母02-0102垫片C02-0103颈环胶圈D16"中心管18"中心管21"中心管25"中心管28"中心管E02-0106缸体F02-0107A芯+盖G02-0111底排水H02-0112支撑杆I16"-21"胶底座25"-28"胶底座J02-0109PVC管K02-0108过滤管L01-0126胶圈01-0127压力表一.工作原理（1）砂缸过滤器运用特殊的滤砂将池水中的微小污物去除，滤砂作为去除污物的介质，被装填在过滤器的腔体内，含有悬浮的污物微粒的池水由水泵压入过滤管路中，池水流过砂床，微小的污物被砂床捕集过滤掉，过滤后的清水由过滤器底部经控制阀再由管道返回到水池，这一套程序都是持续自动的，且为过滤器和管道系统提供了完整的循环过程。（2）砂缸过滤器通过一段时间的使用，积存的污物妨碍水流使其削弱，这时就要对过滤器进行清洁。自动控制阀自动打到“反冲洗”位置，这时水流就变成了反方向流动，水流直接达成过滤器腔体内的底部，再通过沙层反冲上来，将以前捕集的污物，残渣冲起从排污口排出，然后自动控制阀自动打到“运行”位置，重新开始正常的过滤。二.过滤器的安装砂缸过滤器的安装和维护非常简朴，只需要螺丝刀、扳手、PVC胶水和用于密封塑料活接的密封带就能够。砂缸过滤器应放置在水平混凝土或与之硬度相称的结实面面上，另外安装砂缸过滤器的位置应便于管路的连接，控制阀的操作及砂缸过滤器的维修。滤砂的填装，滤砂应当从过滤器上端开口填装。(1)松掉螺帽，将过滤器控制阀取下（如果控制阀已安装）(2)用塑料防护罩盖住塑料管的管口，以免滤砂进入；(3)在填装滤砂之前，我们规定先向过滤器腔内注入二分之一的清水，这样起到缓冲作用，避免滤砂投入时破坏缸体和内部装置；(4)规定填装对的级别和重量的滤砂（20#的二氧化硅沙），填装时，须将中心管平稳放置于腔体内中心位置，且用防护罩盖住管口，滤砂的表面应当在过滤器腔体的中间，然后去掉防护罩。1.将控制阀安装在过滤器上(1)控制阀（带密封圈）由过滤器上端开口处放入，要注意必须把过滤器内的中心管和开关底部的孔对齐并插入；(2)扳手拧紧螺帽，将控制阀和过滤器连接起来；(3)将压力表（带密封圈）安装在控制阀主体的螺孔处，不要拧得过紧。2.阀体标有“进水口”的管口同水泵相连接，返回泳池的管道同控制阀标有“出水口”管口连接，控制阀标有“D”管口同排污管道连接。3.将水泵隔发器连接到水泵的进水口，另外是水泵抽水管道的安装。4.水泵电源系统的连接，水泵要安装适宜的漏电保护开关。5.检查管道连接牢固密封性，不许有渗漏。三.过滤器的使用1.检查确认砂缸过滤器各链接物件和水泵的电源已安全连接；2.设立自动控制阀到“反冲洗”位置。3.确保水泵泵体内已充满水，启动水泵（确保吸水和回水的管道畅通），过滤器内可预先注满水，一旦水流成持续的污水时，水泵在持续运行4分钟；4.关闭水泵，设立自动控制阀“运行”位置，启动水泵至观察瓶内变为清水并保持1分钟，关闭水泵，重新启动水泵，现在过滤器正常运行，滤除泳池水的污物。5.调节泳池的吸水、回水阀门达成规定的水流，检查管道系统连接的密封性和牢固性。四.过滤器的功效阐明1.过滤：正常过滤清洁池水。2.反冲洗：排出过滤器内积藏的污物。3.正冲洗：排除在过滤器内的污物。五．注意事项1.过滤器实在高压力下操作的，当循环装置任何一种（管路、泵、过滤、阀门等）被运行时，气体就能进入系统装置产生压力，压缩气体能造成人员伤亡和财产损失等严重后果。2.流通过滤器的水温度不得高于50℃3.设立自动阀时，一定要停止水泵运行。4．当水泵运行时，切勿拆卸连接管路的法兰螺母。5.过滤系统不得无水的状态下运行，以免烧坏机械密封件。六．滤料更换过滤砂缸里普通放置一定规模的石英沙，在一定范畴内石英沙的大小规格不同，在砂缸里，石英沙从上到下、由小到大依此排列，正常过滤时，水是从砂的上层进入，由下层出来。当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤料形成的微小空眼受到吸附和机械阻留作用被滤料的表面层所截留，同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层表面形成一层薄膜，继续过滤着水中的悬浮物...
