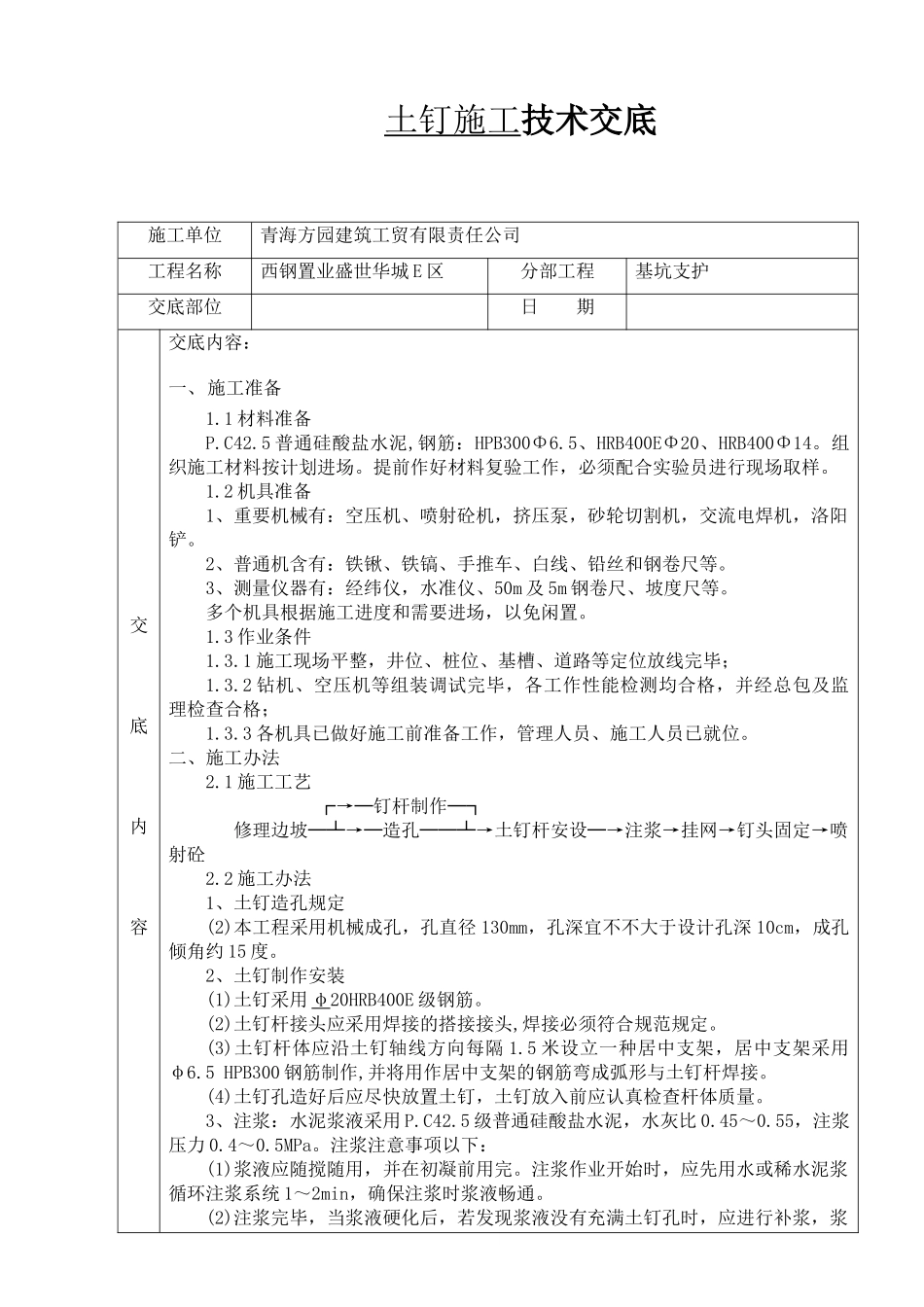

土钉施工技术交底施工单位青海方园建筑工贸有限责任公司工程名称西钢置业盛世华城E区分部工程基坑支护交底部位日期交底内容交底内容：一、施工准备1.1材料准备P.C42.5普通硅酸盐水泥,钢筋：HPB300Φ6.5、HRB400EΦ20、HRB400Φ14。组织施工材料按计划进场。提前作好材料复验工作，必须配合实验员进行现场取样。1.2机具准备1、重要机械有：空压机、喷射砼机，挤压泵，砂轮切割机，交流电焊机，洛阳铲。2、普通机含有：铁锹、铁镐、手推车、白线、铅丝和钢卷尺等。3、测量仪器有：经纬仪，水准仪、50m及5m钢卷尺、坡度尺等。多个机具根据施工进度和需要进场，以免闲置。1.3作业条件1.3.1施工现场平整，井位、桩位、基槽、道路等定位放线完毕；1.3.2钻机、空压机等组装调试完毕，各工作性能检测均合格，并经总包及监理检查合格；1.3.3各机具已做好施工前准备工作，管理人员、施工人员已就位。二、施工办法2.1施工工艺┌→─钉杆制作─┐修理边坡─┴→─造孔──┴→土钉杆安设─→注浆→挂网→钉头固定→喷射砼2.2施工办法1、土钉造孔规定(2)本工程采用机械成孔，孔直径130mm，孔深宜不不大于设计孔深10cm，成孔倾角约15度。2、土钉制作安装(1)土钉采用φ20HRB400E级钢筋。(2)土钉杆接头应采用焊接的搭接接头,焊接必须符合规范规定。(3)土钉杆体应沿土钉轴线方向每隔1.5米设立一种居中支架，居中支架采用φ6.5HPB300钢筋制作,并将用作居中支架的钢筋弯成弧形与土钉杆焊接。(4)土钉孔造好后应尽快放置土钉，土钉放入前应认真检查杆体质量。3、注浆：水泥浆液采用P.C42.5级普通硅酸盐水泥，水灰比0.45～0.55，注浆压力0.4～0.5MPa。注浆注意事项以下：(1)浆液应随搅随用，并在初凝前用完。注浆作业开始时，应先用水或稀水泥浆循环注浆系统1～2min，确保注浆时浆液畅通。(2)注浆完毕，当浆液硬化后，若发现浆液没有充满土钉孔时，应进行补浆，浆体初凝前需补浆1~2次。4、编扎钢筋网(1)钢筋网采用φ6.5HPB300调直，拉伸为φ6钢筋，双向间距均为250mm。(2)根据作业面层分层、分段铺设钢筋网，钢筋网之间的连接采用绑扎搭接，搭接长度不不大于300mm，,当绑扎搭接长度不能满足规定时可采用焊接，并随壁面随坡就势铺设。(3)钢筋网铺设（钢筋与壁面的间隙，宜为30mm）好后，应在其上面焊接HRB400EΦ14级钢筋加强筋、土钉头，使土钉、钢筋网、加强筋连成一体。5、喷射混凝土(1)喷射混凝土采用P.C42.5级普通硅酸盐水泥，砂子采用中砂，且砂的含水率宜控制在5％-7％，石子应用坚硬、耐久的碎石，其最大粒径5—10mm。(2)喷射混凝土的面层强度C20。三、施工质量规定及验收原则⑴认真讨论支护技术方案，做好向施工人员技术交底工作，使大家明确施工工艺，技术要领和质量原则。交底内容⑵对土钉的安装、注浆、喷砼、焊结等核心工序实施工程技术人员跟班作业，确保质量符合设计规定。⑶实施全方面质量管理，对每一道工序严把质量关挂钢筋网：网格允许误差±20mm，经、纬筋搭接点用扎丝扎牢，不得不大于三道，搭接长度不不大于300mm。土钉制作：按设计选准材径、长度下料，误差允许值为±20mm，按中架间距1.5m一种，焊牢。土钉安装：检查材径，长度和稳中架要符合本孔规定，对号入座。搅拌浆液：严格按设计规定0.5的水灰比配料（必须控制在0.45——0.55之间），搅拌均匀。注浆作业：首先，将符合孔深规定的注浆管插入孔内（距孔底0.5-1.0m），从里向外逐步回撤注浆，达成孔口稍有溢流现象，浆液背压不不大于0.4MPa，即行堵口封死。喷砼：严格按设计规定比例配料搅拌均匀，喷砼时喷浆手要垂直层面喷，注意观察料的水量（不得有干料现象）和回弹状况，及时调节喷浆水量和距离，抽取砼试块。严格掌握喷层厚度，表面平整度规定±10mm。在边壁上隔一定距离打入垂直短钢筋段作为厚度标志，喷砼前，由专人负责检查土钉制作、注浆、挂网等质量与否符合设计规定，下达喷砼指令后才干开始喷砼。锚杆及土钉墙支护工程质量检查原则项目序检查项目允许偏差或允许值检查办法单位数值主控项1锚杆土钉长度mm±30用钢尺量2锚杆锁定力设计规定现场实测一般项目1锚杆或土钉位置mm±100用钢尺量2钻孔倾斜度°±1测钻机倾角3...
