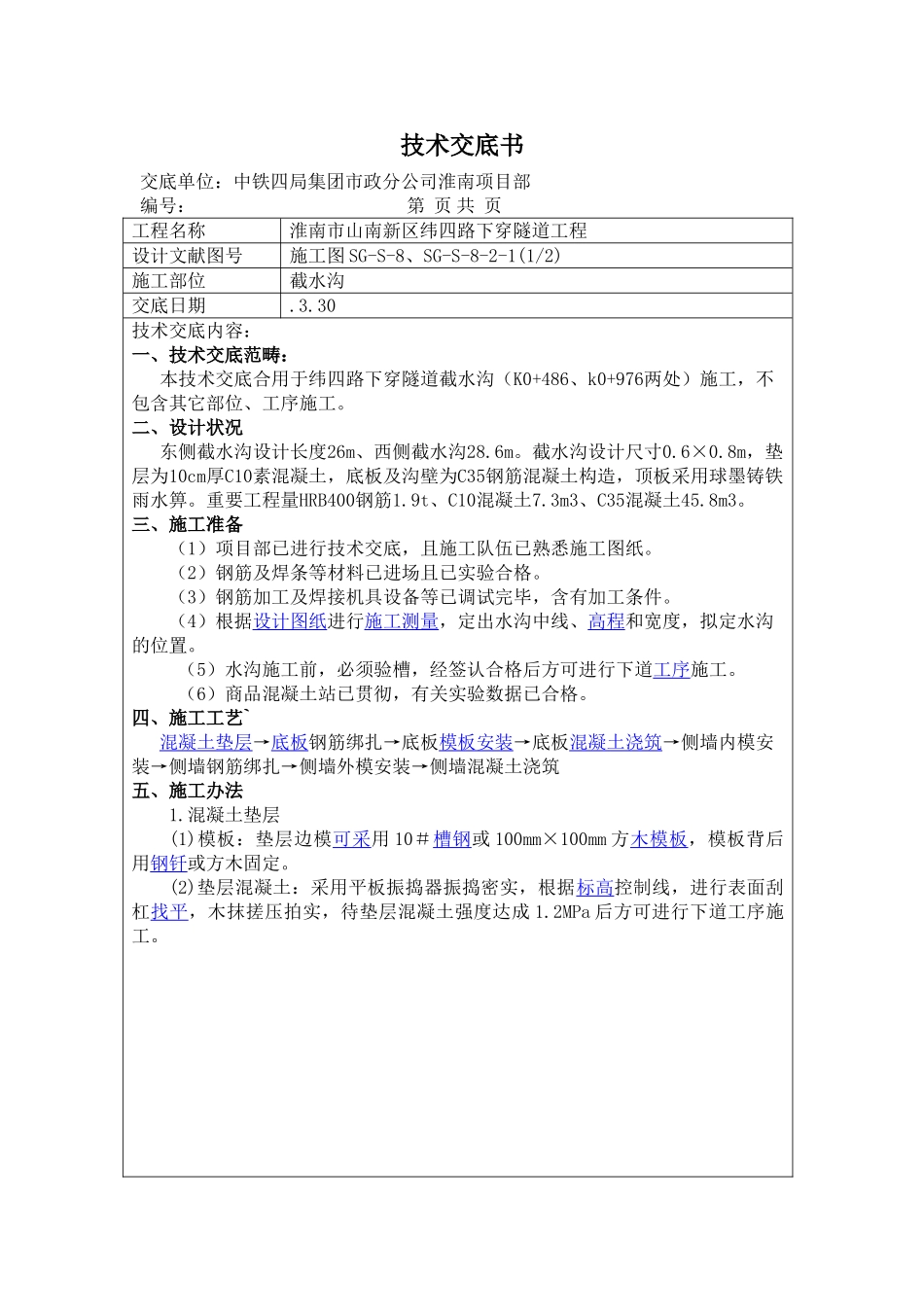

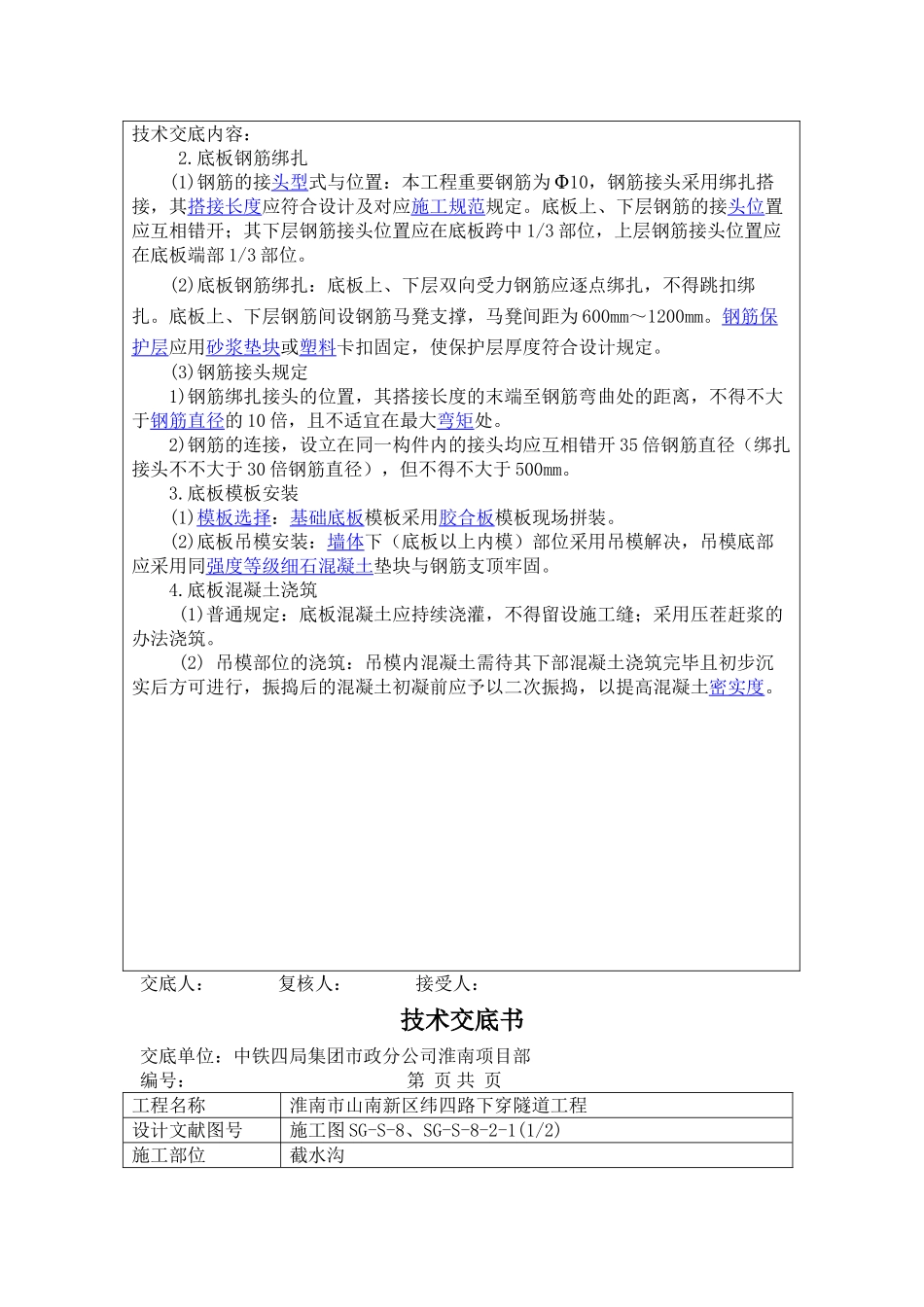

技术交底书交底单位：中铁四局集团市政分公司淮南项目部编号：第页共页工程名称淮南市山南新区纬四路下穿隧道工程设计文献图号施工图SG-S-8、SG-S-8-2-1(1/2)施工部位截水沟交底日期.3.30技术交底内容：一、技术交底范畴：本技术交底合用于纬四路下穿隧道截水沟（K0+486、k0+976两处）施工，不包含其它部位、工序施工。二、设计状况东侧截水沟设计长度26m、西侧截水沟28.6m。截水沟设计尺寸0.6×0.8m，垫层为10cm厚C10素混凝土，底板及沟壁为C35钢筋混凝土构造，顶板采用球墨铸铁雨水箅。重要工程量HRB400钢筋1.9t、C10混凝土7.3m3、C35混凝土45.8m3。三、施工准备（1）项目部已进行技术交底，且施工队伍已熟悉施工图纸。（2）钢筋及焊条等材料已进场且已实验合格。（3）钢筋加工及焊接机具设备等已调试完毕，含有加工条件。（4）根据设计图纸进行施工测量，定出水沟中线、高程和宽度，拟定水沟的位置。（5）水沟施工前，必须验槽，经签认合格后方可进行下道工序施工。（6）商品混凝土站已贯彻，有关实验数据已合格。四、施工工艺`混凝土垫层→底板钢筋绑扎→底板模板安装→底板混凝土浇筑→侧墙内模安装→侧墙钢筋绑扎→侧墙外模安装→侧墙混凝土浇筑五、施工办法1.混凝土垫层(1)模板：垫层边模可采用10＃槽钢或100mm×100mm方木模板，模板背后用钢钎或方木固定。(2)垫层混凝土：采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实，待垫层混凝土强度达成1.2MPa后方可进行下道工序施工。交底人：复核人：接受人：技术交底书交底单位：中铁四局集团市政分公司淮南项目部编号：第页共页工程名称淮南市山南新区纬四路下穿隧道工程设计文献图号施工图SG-S-8、SG-S-8-2-1(1/2)施工部位截水沟交底日期.3.30技术交底内容：2.底板钢筋绑扎(1)钢筋的接头型式与位置：本工程重要钢筋为Φ10，钢筋接头采用绑扎搭接，其搭接长度应符合设计及对应施工规范规定。底板上、下层钢筋的接头位置应互相错开；其下层钢筋接头位置应在底板跨中1/3部位，上层钢筋接头位置应在底板端部1/3部位。(2)底板钢筋绑扎：底板上、下层双向受力钢筋应逐点绑扎，不得跳扣绑扎。底板上、下层钢筋间设钢筋马凳支撑，马凳间距为600mm～1200mm。钢筋保护层应用砂浆垫块或塑料卡扣固定，使保护层厚度符合设计规定。(3)钢筋接头规定1)钢筋绑扎接头的位置，其搭接长度的末端至钢筋弯曲处的距离，不得不大于钢筋直径的10倍，且不适宜在最大弯矩处。2)钢筋的连接，设立在同一构件内的接头均应互相错开35倍钢筋直径（绑扎接头不不大于30倍钢筋直径），但不得不大于500mm。3.底板模板安装(1)模板选择：基础底板模板采用胶合板模板现场拼装。(2)底板吊模安装：墙体下（底板以上内模）部位采用吊模解决，吊模底部应采用同强度等级细石混凝土垫块与钢筋支顶牢固。4.底板混凝土浇筑(1)普通规定：底板混凝土应持续浇灌，不得留设施工缝；采用压茬赶浆的办法浇筑。(2)吊模部位的浇筑：吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进行，振捣后的混凝土初凝前应予以二次振捣，以提高混凝土密实度。交底人：复核人：接受人：技术交底书交底单位：中铁四局集团市政分公司淮南项目部编号：第页共页工程名称淮南市山南新区纬四路下穿隧道工程设计文献图号施工图SG-S-8、SG-S-8-2-1(1/2)施工部位截水沟交底日期.3.30技术交底内容：(3)压光收面：混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平，排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立刻覆盖养生。5.侧墙内模安装(1)模板支架安装：模板与支架采用钢管扣件脚手架。(2)内模安装l)模板接缝处用细海绵胶条填实，避免漏浆。2)水沟的直墙侧模，采用用带有套管的定型穿墙螺栓固定。拆模时抽出螺栓用微膨胀水泥砂浆塞孔压平，或将螺栓留在混凝土中只将墙体外部的螺栓切除，用微膨胀水泥砂浆补孔压平。4)如现场变动，矩形管沟的直墙侧模不采用螺栓固定时，其两侧模板间应加设临时支撑杆，浇筑应随混凝土面靠近撑杆时，将撑杆拆除。5)模板表面应涂刷脱模剂6)模板接缝处应紧密吻合，能够用胶条嵌缝，如果缝隙过大应重新加工或...
