2025年胶黏剂的剥离强度试验方法VIP免费

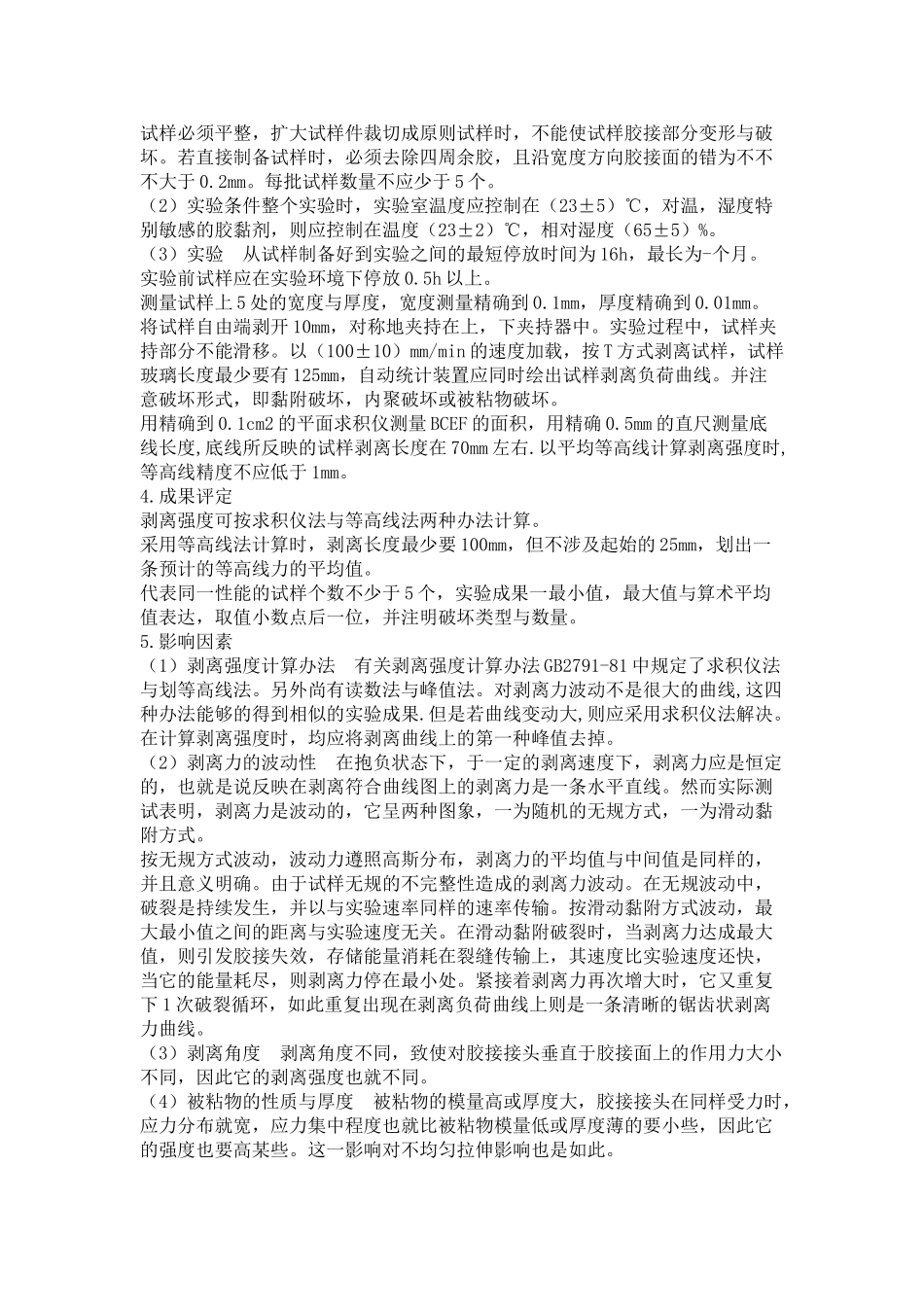

有关胶黏剂的剥离强度实验办法一.概述在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。因此对胶黏剂来讲它应有好的抗线应力的能力，另首先在胶接接头设计上则应尽量地避免接头承受线应力作用。测定胶接接头的抗线应力的能力大小，重要采用剥离实验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表达，单位是KN/m。剥离是一种胶接接头常见的破坏形式之一。其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一种非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。当作用在这一条线上的外力不不大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。剥离实验用的试件其中一种是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一种试件能够是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于最少有一种试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。如织物与织物的胶接属蒙皮与珩条的胶接等。根据试样的构造和剥离构造的不同，它又分为：T剥离强度单位为KN/m；90°剥离强度单位为KN/m；180°剥离强度单位为KN/m；Bell剥离（浮滚剥离）强度单位为KN/m；爬鼓剥离强度单位KN.m/m；测定剥离强度的办法即使各有差别，但它的基本操作与影响因素大致相似。二.T剥离强度实验（金属-金属）1.原理用T剥离办法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。2.仪器设备拉力实验机并附有能自动统计剥离负荷的绘图装置以及有一能夹紧试样的夹持器。3.实验环节（1）试样制备构成T剥离试样的被胶接材料必须是挠性材料，并被弯曲成90°也不会出现破裂。普通是由两块厚度相似的同一种金属加工而成的薄板胶接在一起制成。这金属材质与薄板厚度在胶黏剂原则中都有规定。厚度应均匀，以不超出0.3mm或0.5mm的LY12CZ铝合金薄板居多。按有关胶接工艺技术文献，选定薄板的材质与厚度，以及胶黏剂层厚度。当没有明确规定时，则选胶层平均厚度在0.2mm下列，厚0.3mm的LY12CZ铝合金薄板。除非另有规定，试样尺寸，长200mm，宽25mm±0.5mm。施加胶接压力不应少于1MPa。若在压机上加压，则试样上方应覆盖一张邵氏硬度（A）约45，厚10mm的橡胶板，压力控制在0.7MPa（或按供需双方规定）。每块试片整个宽度涂胶，涂胶长度为150mm。试样必须平整，扩大试样件裁切成原则试样时，不能使试样胶接部分变形与破坏。若直接制备试样时，必须去除四周余胶，且沿宽度方向胶接面的错为不不不大于0.2mm。每批试样数量不应少于5个。（2）实验条件整个实验时，实验室温度应控制在（23±5）℃，对温，湿度特别敏感的胶黏剂，则应控制在温度（23±2）℃，相对湿度（65±5）%。（3）实验从试样制备好到实验之间的最短停放时间为16h，最长为-个月。实验前试样应在实验环境下停放0.5h以上。测量试样上5处的宽度与厚度，宽度测量精确到0.1mm，厚度精确到0.01mm。将试样自由端剥开10mm，对称地夹持在上，下夹持器中。实验过程中，试样夹持部分不能滑移。以（100±10）mm/min的速度加载，按T方式剥离试样，试样玻璃长度最少要有125mm，自动统计装置应同时绘出试样剥离负荷曲线。并注意破坏形式，即黏附破坏，内聚破坏或被粘物破坏。用精确到0.1cm2的平面求积仪测量BCEF的面积，用精确0.5mm的直尺测量底线长度,底线所反映的试样剥离长度在70mm左右.以平均等高线计算剥离强度时,等高线精度不应低于1mm。4.成果评定剥离强度可按求积仪法与等高线法两种办法计算。采用等高线法计算时，剥离长度最少要100mm，但不涉及起始的25mm，划出一条预计的等高线力的平均值。代表同一性能的试样个数不少于5个，实验成果一最小值，最大值与算术平均值表达，取值小数点后一位，并注明破坏类型与数量。5.影响因素（1）剥离强度计算办法有关剥离强度计算办法GB2791-81中规定了求积仪法与划等高线法。另外尚有读数法与峰值法。对剥离力波动不是很大的曲线,这四种办法能够的得...
