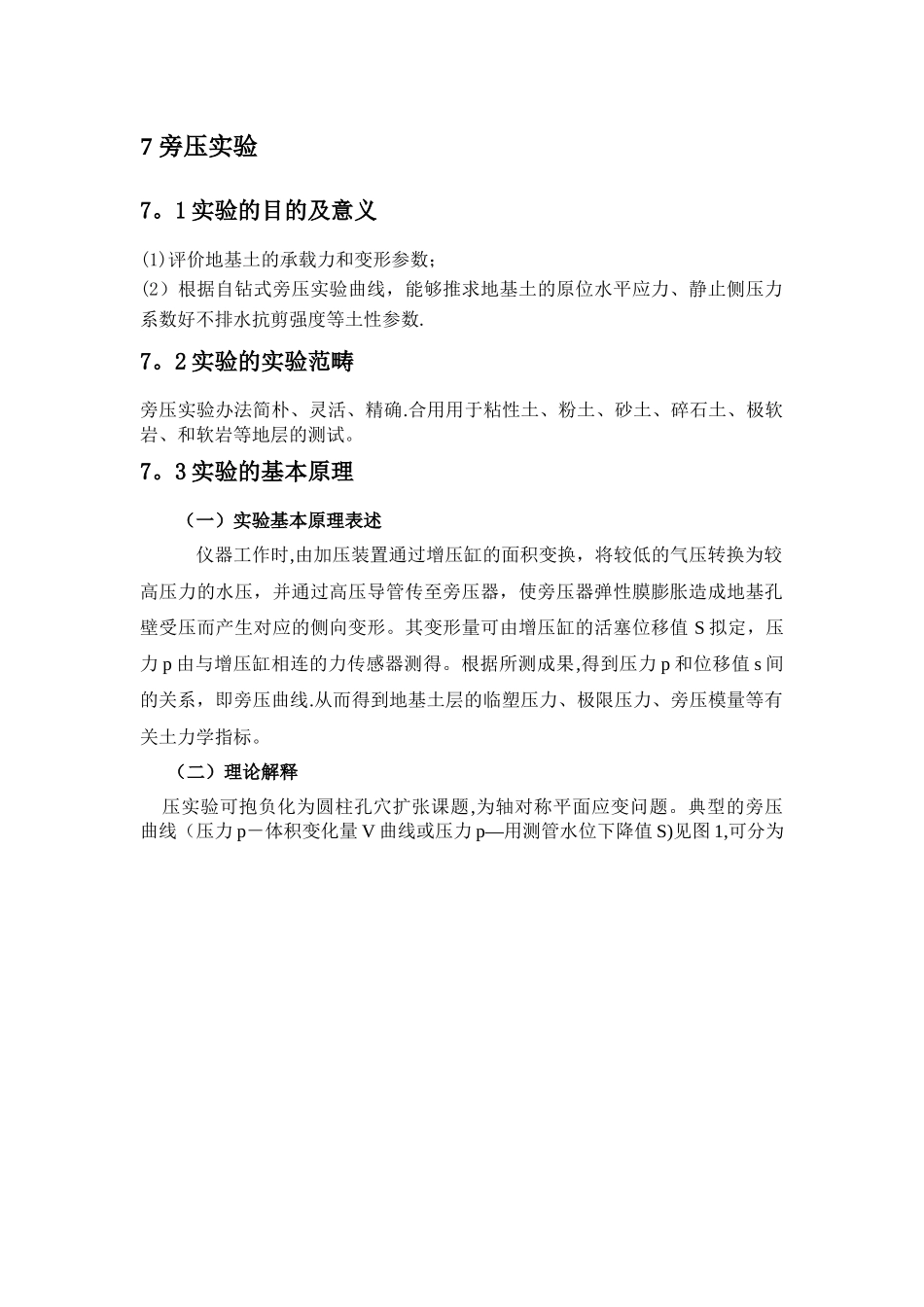

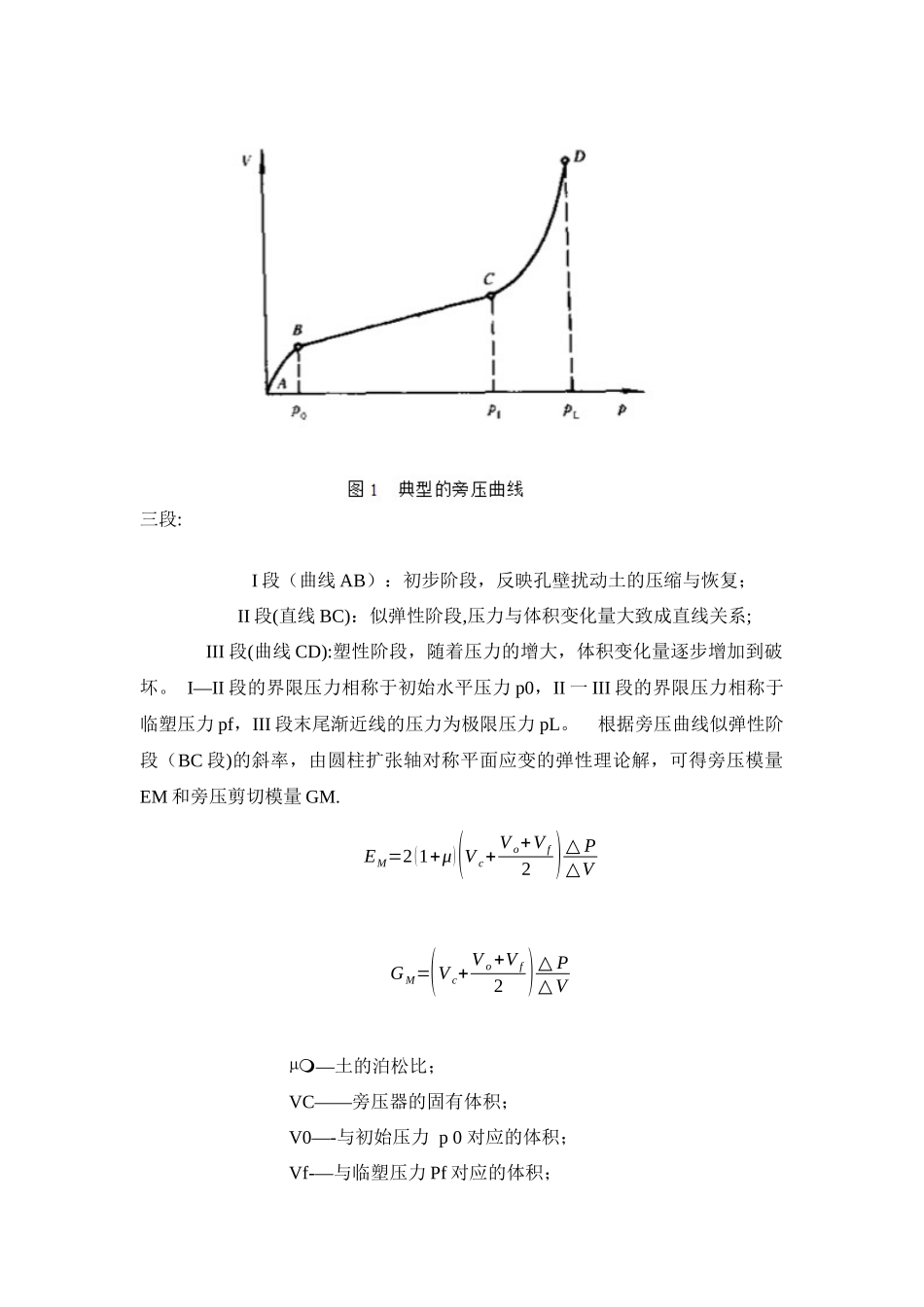

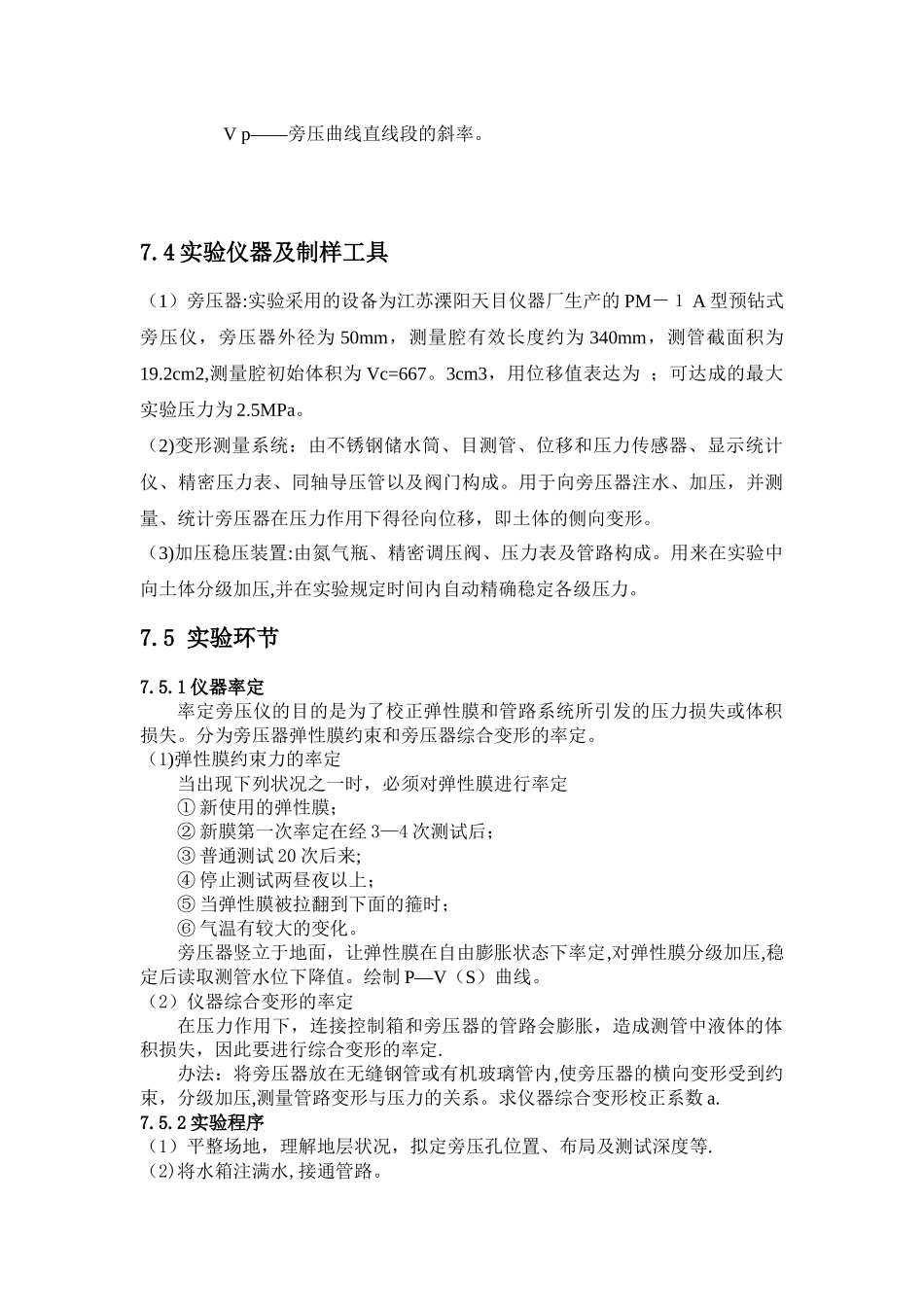

7旁压实验7。1实验的目的及意义(1)评价地基土的承载力和变形参数；(2）根据自钻式旁压实验曲线，能够推求地基土的原位水平应力、静止侧压力系数好不排水抗剪强度等土性参数.7。2实验的实验范畴旁压实验办法简朴、灵活、精确.合用用于粘性土、粉土、砂土、碎石土、极软岩、和软岩等地层的测试。7。3实验的基本原理（一）实验基本原理表述仪器工作时,由加压装置通过增压缸的面积变换，将较低的气压转换为较高压力的水压，并通过高压导管传至旁压器，使旁压器弹性膜膨胀造成地基孔壁受压而产生对应的侧向变形。其变形量可由增压缸的活塞位移值S拟定，压力p由与增压缸相连的力传感器测得。根据所测成果,得到压力p和位移值s间的关系，即旁压曲线.从而得到地基土层的临塑压力、极限压力、旁压模量等有关土力学指标。（二）理论解释压实验可抱负化为圆柱孔穴扩张课题,为轴对称平面应变问题。典型的旁压曲线（压力p－体积变化量V曲线或压力p—用测管水位下降值S)见图1,可分为三段:I段（曲线AB）：初步阶段，反映孔壁扰动土的压缩与恢复；II段(直线BC)：似弹性阶段,压力与体积变化量大致成直线关系;III段(曲线CD):塑性阶段，随着压力的增大，体积变化量逐步增加到破坏。I—II段的界限压力相称于初始水平压力p0，II一III段的界限压力相称于临塑压力pf，III段末尾渐近线的压力为极限压力pL。根据旁压曲线似弹性阶段（BC段)的斜率，由圆柱扩张轴对称平面应变的弹性理论解，可得旁压模量EM和旁压剪切模量GM.EM=2(1+μ)(Vc+Vo+Vf2)△P△VGM=(Vc+Vo+Vf2)△P△Vµ—土的泊松比；VC——旁压器的固有体积；V0—-与初始压力p0对应的体积；Vf-—与临塑压力Pf对应的体积；Vp——旁压曲线直线段的斜率。7.4实验仪器及制样工具（1）旁压器:实验采用的设备为江苏溧阳天目仪器厂生产的PM－１A型预钻式旁压仪，旁压器外径为50mm，测量腔有效长度约为340mm，测管截面积为19.2cm2,测量腔初始体积为Vc=667。3cm3，用位移值表达为；可达成的最大实验压力为2.5MPa。（2)变形测量系统：由不锈钢储水筒、目测管、位移和压力传感器、显示统计仪、精密压力表、同轴导压管以及阀门构成。用于向旁压器注水、加压，并测量、统计旁压器在压力作用下得径向位移，即土体的侧向变形。（3)加压稳压装置:由氮气瓶、精密调压阀、压力表及管路构成。用来在实验中向土体分级加压,并在实验规定时间内自动精确稳定各级压力。7.5实验环节7.5.1仪器率定率定旁压仪的目的是为了校正弹性膜和管路系统所引发的压力损失或体积损失。分为旁压器弹性膜约束和旁压器综合变形的率定。（1)弹性膜约束力的率定当出现下列状况之一时，必须对弹性膜进行率定①新使用的弹性膜；②新膜第一次率定在经3—4次测试后；③普通测试20次后来;④停止测试两昼夜以上；⑤当弹性膜被拉翻到下面的箍时；⑥气温有较大的变化。旁压器竖立于地面，让弹性膜在自由膨胀状态下率定,对弹性膜分级加压,稳定后读取测管水位下降值。绘制P—V（S）曲线。（2）仪器综合变形的率定在压力作用下，连接控制箱和旁压器的管路会膨胀，造成测管中液体的体积损失，因此要进行综合变形的率定.办法：将旁压器放在无缝钢管或有机玻璃管内,使旁压器的横向变形受到约束，分级加压,测量管路变形与压力的关系。求仪器综合变形校正系数a.7.5.2实验程序（1）平整场地，理解地层状况，拟定旁压孔位置、布局及测试深度等.（2)将水箱注满水,接通管路。（3）向旁压器和变形量测系统注水。（4）成孔,规定以下:①钻孔直径比旁压器外径大2—6mm，呈圆形，壁应垂直光滑；②尽量避免对孔壁土体的扰动，旁压器不适宜横跨不同性质土层；③实验孔的水平距离等均不适宜不大于lm;④钻孔深度应比预定的实验深度深35cm(自旁压器中腔算起）。（5）调零，并把旁压器放入孔中（6)测试，分级加压，统计测管中的水位下降值（注意加压等级和变形稳定原则。①加压等级：宜取预估极限压力的l/8～1/l2，以使旁压P-S曲线上有l0个左右，方能确保测试资料的真实性。②变形稳定原则：与土性有关，有1min（15s、30s、60s）、2min（15s、30s、60s、120s）稳定，这样，对软粘土而言,基本上相称于不排水快剪，铁道部取稳定时间...
